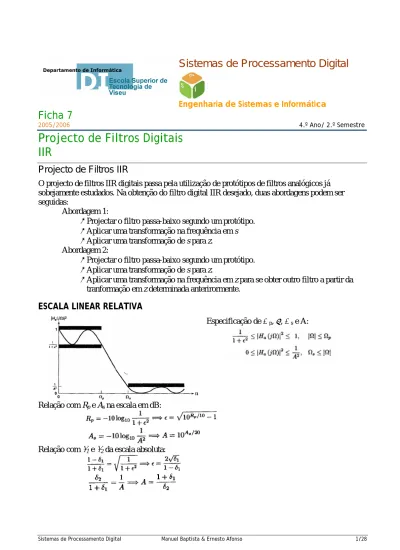

Sistemas de Processamento Digital
Engenharia de Sistemas e Informática
Ficha 7
2005/2006 4.º Ano/ 2.º Semestre
Projecto de Filtros Digitais
IIR
Projecto de Filtros IIR
O projecto de filtros IIR digitais passa pela utilização de protótipos de filtros analógicos já sobejamente estudados. Na obtenção do filtro digital IIR desejado, duas abordagens podem ser seguidas:
Abordagem 1:
• Projectar o filtro passa-baixo segundo um protótipo. • Aplicar uma transformação na frequência em s • Aplicar uma transformação de s para z.
Abordagem 2:
• Projectar o filtro passa-baixo segundo um protótipo. • Aplicar uma transformação de s para z.
• Aplicar uma transformação na frequência em z para se obter outro filtro a partir da tranformação em z determinada anterirormente.
ESCALA LINEAR RELATIVA
Especificação de Ωp, ∈, Ωs e A:
Relação com Rp e As na escala em dB:
PROTOTIPOS
BUTTER-WORTH – Passa – Baixo
Este filtro é caracterizado por ter uma resposta plana quer na banda de passagem, quer na banda de corte. A sua resposta em frequência é:
( )
2 2 1 ( ) 1 c a N H j Ω Ω Ω = +N é a ordem do filtro e Ωc a frequência de corte.
Para obter Ha(s), determinam-se os pólos pk de
2
( )
a
H jΩ , considerando só os pólos que se
encontram no semi-plano esquerdo de s:
(
)
( ) N c a k Polos SPE H j s p Ω Ω = −∏
com j2N(2k N 1), 0,1,..., 2 1 k c p = Ωe π + + k = N−Para o caso do filtro Butterworth, especificam-se os parâmetros Ωp, Rp, Ωs e As e determina-se a
ordem N do filtro e a frequência Ωc de corte da seguinte forma:
(
)
(
)
(
)
10 10 10 10 log 10 1 10 1 2 log p s R A p S N ⎡ − − ⎤ ⎣ ⎦ =Ω Ω arredondado ao menor inteiro acima
Como N arredondado será maior que o necessário, as especificações podem exceder Ωp ou Ωs pelo
que, para satisfazer exactamente as especificações de Ωp ou de Ωs, Ωc deverá ser:
para Ωp:
(
10)
2 10 p 1 p c R N Ω Ω = − , para Ωs: 2(
10)
10 s 1 s c A N Ω Ω = − EXERCÍCIO 1 Dado ( )2 1 6 1 64 a H jΩ =+ Ω , determinar a função Ha(s) do filtro.
EXERCÍCIO 2
Projectar no Matlab um filtro de 3ª ordem do tipo Butterworth com Ωc = 0.5.
Solução:
EXERCÍCIO 3
Projectar um filtro passa-baixo que satisfaça as seguintes condições: Limite da banda de passagem: Ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: Ωs = 0.3π Ripple: As = 16 dB;
Solução:
EXERCICIO 4
Projectar o filtro do exercício 3 usando o Matlab
CHEBYCHEV – Passa – Baixo
Existem dois tipos de filtros Chebychev. Os filtros Chebychev – Tipo I têm uma resposta plana na banda de corte ao passo que os Chebychev – II têm resposta plana na banda de passagem.
Chebychev – I:
em que Chebychev – II:
Uma aproximação ao projecto de um filtro Chebyshev – II passa por projectar primeiro o correspondente filtro Chebyshev – I e depois aplicar a transformação para Chebyshev – II.
Filtro Chebyshev –I Filtro Chebyshev –II Para obter Ha(s), determinam-se os pólos pk de
2
( )
a
H jΩ . Pode ser demonstrado que se pk=σk + jΩk,
K=0, …, N-1 representar os pólos de Ha(jΩ localizados no semi-plano esquerdo de s, então: )2
em que
A função transferência obter Ha(s), é dada pela equação:
(
)
( ) a k k K H s s p = −∏
em que se determinando K de modo a que
Para a especificação do projecto de um filtro Chebychev-I, utilizam-se os parâmetros Ωp, Rp, Ωs e As
para determinar∈, Ωc e N:
, , e
a ordem N é dada por:
EXERCICIO 5
Projectar um filtro Chebyshev-I passa-baixo que satisfaça as seguintes condições: Limite da banda de passagem: Ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: Ωs = 0.3π Ripple: As = 16 dB;
Solução
MATLAB
EXERCÍCIO 6
Solução:
EXERCICIO 7
Projectar um filtro Chebyshev-II passa-baixo que satisfaça as seguintes condições: Limite da banda de passagem: Ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: Ωs = 0.3π Ripple: As = 16 dB;
FILTRO ELÍPTICO
Os filtros Elípticos têm a particularidade de apresentar ripple quer na banda de passagem, quer na banda de corte. A sua resposta em frequência é:
onde N é a ordem do filtro, ∈ é o ripple na banda de passagem e UN(.) é a função
jacobiana de ordem N.
A ordem N do filtro calcula-se da seguinte forma:
onde e
EXERCICIO 8
Projectar um filtro Elíptico passa-baixo que satisfaça as seguintes condições: Limite da banda de passagem: Ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: Ωs = 0.3π Ripple: As = 16 dB;
TRANSFORMAÇÃO ANALÓGICO-DIGITAL
Transformação Impulso Invariante
Dadas as especificações de um filtro digital ωp, ωs, Rp, e As, pretende-se determinar H(z) projectando
primeiro um filtro analógico equivalente e depois fazer o seu mapeamento para o filtro digital pretendido. Procedimento de Projecto para uma Transformação Impulso Invariante:
1. Escolher T e determinar as frequências analógicas: p p
T ω Ω = e s s T ω Ω =
2. Desenhar um filtro analógico (Butterworth, Chebyshev ou Elíptico) obtendo Ha(s) através da
3. Utilizando a expansão em fracções parciais, expandir Ha(s):
4. Transformar os pólos pk analógicos em pólos digitais k
p T
e para se obter o filtro digital:
EXERCÍCIO 9 Transforme ( ) 2 1 5 6 a s H s s s + =
+ + num filtro digital H(z) utilizando a Transformação Impulso Invariante, considerando T = 0.1.
Solução
EXERCÍCIO 10
Implemente em MatLab a função imp_invr que implemente a Transformação Impulso Invariante.
EXERCICIO 11
Projectar um filtro digital passa-baixo utilizando um protótipo Butterworth de modo a que satisfaça as seguintes condições:
Limite da banda de passagem: ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: ωs = 0.3π Ripple: As = 16 dB;
EXERCICIO 12
Projectar um filtro digital passa-baixo utilizando um protótipo Chebychev-I de modo a que satisfaça as seguintes condições:
Limite da banda de passagem: ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: ωs = 0.3π Ripple: As = 15 dB;
EXERCICIO 13
Projectar um filtro digital passa-baixo utilizando um protótipo Chebychev-II de modo a que satisfaça as seguintes condições:
Limite da banda de passagem: ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: ωs = 0.3π Ripple: As = 15 dB;
EXERCICIO 14
Projectar um filtro digital passa-baixo utilizando um protótipo Elíptico de modo a que satisfaça as seguintes condições:
Limite da banda de passagem: ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: ωs = 0.3π Ripple: As = 15 dB;
Transformação Bilinear
Este é o melhor método para a transformação de s para z porque não existe aliasing. A Transformação Bilinear baseia-se na seguinte relação:
Resolvendo esta relação em ordem à frequência digital ω e à frequência analógica Ω, obtêm-se as seguintes relações:
que denota a não linearidade destas duas relações. Para calcular Ω é necessário fazer um
pré-warping de ω.
Dadas as especificações de um filtro digital ωp, ωs, Rp, e As, pretende-se determinar H(z) seguno os
seguintes procedimentos de projecto para uma Transformação Bilinear:
1. Escolher o valor para T. Como pode ser arbitrário, pode-se definir T=1.
2. Pré-warping das frequências ωp e ωs, determinando Ωp e Ωs através das funções:
3. Desenhar um filtro analógico (Butterworth, Chebyshev ou Elíptico) obtendo Ha(s) através da
utilização das especificações Ωp, Ωs, Rp, e As.
4. Obter H(z) fazendo a seguinte substituição:
EXERCICIO 15 Transforme ( ) 2 1 5 6 a s H s s s + =
+ + num filtro digital H(z) utilizando a Transformação Bilinear, considerando T = 1.
Solução:
MATLAB
EXERCICIO 16
Repita o exercício 15 utilizando o MatLab e a função bilinear.
EXERCICIO 17
Utilizando a Transformação Bilinear, projectar um filtro digital passa-baixo utilizando um protótipo Butterworth de modo a que satisfaça as seguintes condições:
Limite da banda de passagem: ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: ωs = 0.3π Ripple: As = 15 dB;
EXERCICIO 18
Utilizando a Transformação Bilinear, projectar um filtro digital passa-baixo utilizando um protótipo Chebychev-I de modo a que satisfaça as seguintes condições:
Limite da banda de passagem: ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: ωs = 0.3π Ripple: As = 15 dB;
EXERCICIO 19
Utilizando a Transformação Bilinear, projectar um filtro digital passa-baixo utilizando um protótipo Chebychev-II de modo a que satisfaça as seguintes condições:
Limite da banda de passagem: ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: ωs = 0.3π Ripple: As = 15 dB;
Exercício 20
Utilizando a Transformação Bilinear, projectar um filtro digital passa-baixo utilizando um protótipo Elíptico de modo a que satisfaça as seguintes condições:
Limite da banda de passagem: ωp = 0.2π Ripple: Rp = 1 dB;
Limite da banda de corte: ωs = 0.3π Ripple: As = 15 dB;
