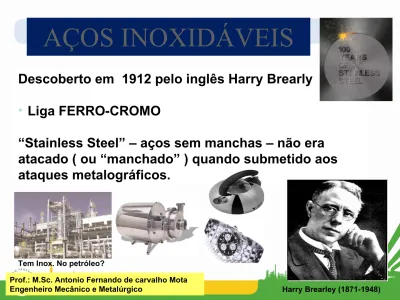

AÇOS INOXIDÁVEIS
Prof.: M.Sc. Antonio Fernando de carvalho Mota Engenheiro Mecânico e Metalúrgico
Tem Inox. No petróleo?
Descoberto em 1912 pelo inglês Harry Brearly
•
Liga FERRO-CROMO
“Stainless Steel” – aços sem manchas – não era
atacado ( ou “manchado” ) quando submetido aos
ataques metalográficos.
PROGRAMA DE CAPACITAÇÃO DA ACESITA
O que é Aço – O que é Aço Inox.
AÇO = FERRO + CARBONO
AÇO INOX. = FERRO + CARBONO + CROMO (11%
MIN.)
BÁSICO AÇO INOX. = FERRO + CARBONO + CROMO + NÍQUEL
MAIS MALEÁVEL
L
l
Principais Atributos do Aço Inox.
Alta durabilidade
Alta resistência à corrosão
Resistência mecânico adequada
Higiênico, fácil de limpar
(baixa rugosidade)
Não contamina os alientos
via bactérias ou “pick-up”
Visual marcante e moderno
Facilidade de conformação e
união
Acabamentos superficiais variados
– lixados, polidos e decorados
EFEITO DO % DE CROMO SOBRE A
RESISTÊNCIA À CORROSÃO
corrosão
C
O
R
R
O
SÃ
O
(
m
m
/a
n
o
)
% CROMO
0,005 0 0,010 0 0,015 0 0,020 0 0,025 0 0 2 4 6 8 10 12 14 AÇO INOXIDÁVEL AÇO INOXIDÁVEL5 Aços Inoxidáveis O O O O
+
HIDRÓXIDO DE
FERRO
(FERRUGEM)
HIDRÓXIDO DE
FERRO
(FERRUGEM)
Baixa resistência mecânica
Baixa resistência mecânica
O O H H HH
Porosa
Porosa
AÇO
Fe
Fe
Fe
Fe
Fe
C CA CAMADA PASSIVADORA
6
Aços Inoxidáveis
+
ÓXIDO DE CROMO
ÓXIDO DE CROMO
Boa resistência mecânica
Boa resistência mecânica
AÇO
INOXIDÁVEL
Cr
Fe
Fe
Fe
Fe
C CCAMADA PASSIVADORA
CAMADA PASSIVADORA
Não-porosa
Não-porosa
Auto-regenerativa
Auto-regenerativa
Boa aderência
Boa aderência
A CAMADA PASSIVADORA
O O O O A resistência dos aços inoxidáveis à corrosão deve-se à formação da chamada camada passiva, que protege o metal base do ataque químico ambiental.
O estado passivo é consequência da formação de um filme
extraordinariamente fino de óxido protetor CrO42- (espessura de
30 a 50 A ) na superfície os aços inoxidáveis ⁰
Aços Inoxidáveis - Passivação
7
Cr + 2O2 + 2e- (CrO 4)
2-AÇOS INOXIDÁVEIS
Qual a ação do Cromo?
Ferrita
8
Efeito do teor do cromo , sobre campo austenítico Diagrama de constituição da liga Fe-Cr
Martensítico
Fe – Cr – C Ferrítico
Semi-ferrítico (Ferrita + Martensita
)
AÇOS INOXIDÁVEIS - GRADE Fe – Cr - C
9
Ferríticos
Aplicações médicas
Aços Inoxidáveis Martensíticos (TCC)
•
São essencialmente ligas binárias de ferro e cromo
com 12% a 17% Cr;
•
São magnéticos e temperáveis;
•
Apresentam maior resistência mecânica e maior
dureza;
•
Possuem baixa resistência à corrosão comparada
aos ferríticos e austeníticos.
10
Obs.: A Norma NBR-6214 padroniza os tipos de tratamentos térmicos dos aços inoxidáveis austeníticos, martensíticos e ferríticos.
cutelaria
11 Liquid Ferrite Ferrite Austenite Austenite Ferrite
+
NICKEL, wt% 0 3 6 9 12 15 T E M P E R A T U R E , °C 1500 1200 900 600 300 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *Austenísticos
Fe – Cr – Ni- C Duplex (austenita + ferrita)
PH (endurecíveis por precipitação)
AÇOS INOXIDÁVEIS - GRADE Fe – Cr – Ni - C
12
Classificação AISI (American Iron and Steel Institute )
Toma-se por base :
- A microestrutura do aço;
-
A composição química do aço.
13
CLASSIFICAÇÃO AISI
DOS
AÇOS INOXIDÁVEIS
CLASSIFICAÇÃO AISI
DOS
AÇOS INOXIDÁVEIS
AÇOS INOXIDÁVEIS
QUANTO AO TIPO
São classificados segundo a microoestrtura
•
Martensíticos (Fe, Cr)
endurecidos por TT
•
Ferríticos (Fe, Cr)
não endurecíveis por TT
•
Austeníticos (Fe, Cr, Ni)
não endurecíveis por TT
TIPOS DE AÇOS INOXIDÁVEIS
AUSTENÍTICO
AUSTENÍTICO
FERRÍTICO
FERRÍTICO
MARTENSÍTICO
MARTENSÍTICO
CLASSIFICAÇÃO AISI PARA AÇOS INOXIDÁVEIS:
X YY a
1º 2º 3º
1° Digito – Indica micro-estrutura do aço, podendo ser:
2 ou 3 – aços inoxidáveis austeníticos;
4 - aços inoxidáveis ferríticos ou martensíticos. 2° Dígito – Os dois dígitos que seguem ao primeiro particularizam
uma faixa de composição química. Sem significado lógico.
3° Dígito – Diferenciam aços de composição semelhante.
Um dos elementos químicos tem faixa de composição química alterada.
Forma de Classificação AISI para aços inoxidáveis:
X YY a
1º 2º 3º
Exemplo:
304→ % C ≤ 0,08
304 L → % C ≤ 0,03 (demais elementos idênticos ao 304)
L = Low Carbon (baixo carbono)
18
SÉRIE 400
AISI C Mn Cr Others 430 0.08 max. 1.0 16.0-18.0 0.6 Mo max 430F 0.12 max. 1.25 16.0-18.0 0.15 Se min. 446 0.20 max. 1,5 23.0-27.0 0.25 N max.AISI Ferritic Steels, Body-Centered Cibic, Magnetic , Not heat tratable
19 AISI C Mn Cr Ni Others 403 0.15 max. 1.0 11.5-13 410 0.15 max. 1.0 11.5-13 416 0.15 max. 1.2 12-14 0.15 S min. 420 0.15 min. 1.0 12-14 431 0.20 max. 1.0 15-17 1.2-2.5 440A 0.60-0.75 1.0 16-18 0.75 Mo max. 440B 0.75-0.95 1.0 16-18 0.75 Mo max. 440C 0.95-1.20 1.0 16-18 0.75 Mo max.
Cont. SÉRIE 400
Qual a diferença entre o 410 e o 420?
410 → C ≤ 0,15 Resp.: O 410 tem menor teor de carbono 420 → C ≥ 0,15
AISI Martensitic Steels Body-Centered Cibic, Magnetic Heat treatable Nominal composition, %
Turbina à Gás Motor a Jato
Artigos de Cutelaria
Martensíticos Ex. AISI 420: estes aços são especificados quando a aplicação requer elevadas resistência à tração, à fluência e à fadiga, combinadas com requisitos moderados de resistência à corrosão e utilizações em até 650 °C.
21
TABLE AISI Austenitic Grades – Type 300
Face-centered cubic, nonmagnetic, not heat treatable
AISI C Mn Cr Ni Others 301 0.15max. 2.0 16-18 6.0-8.0 302 0.15max 2.0 17.19 8.0-10.0 304 0.08max 2.0 18-20 8.0-12.0 304L 0.03max 2.0 18-20 8.0-12.0 309 0.20max. 2.0 22-24 12-15 310 0.25max. 2.0 24-26 19-22 316 0.08max 2.0 16-18 10-14 2-3Mo 316L 0.03max 2.0 16-18 10-14 2-3Mo
321 0.08max 2.0 17-19 9-12 (5x%C)Ti min. 347 0.08max 2.0 17-19 9-13 (10x%C)Nb-Ta min
22
TABLE AISI Austenitic Grades – Type 200
Face-centered cubic, nonmagnetic, not heat treatable Nominal composition, %
AISI C Mn Cr Ni Others
201 0.15max. 7.5 16-18 3.5-5.5 0.25N max. 202 0.15max. 10.0 17-19 4.0-6.0 0.25N max.
Utilizado no escapamento
SILENCIOSOS com aço AISI 430 (Ferrítico) – na soldagem é
parcialmente Austenítico a altas temperaturas e precipita Martensita quando resfriado rapidamente.
SOLUÇÃO: Substituir pelo aço AISI 409, cuja adição de Titânio ou Nióbio elimina a formação de Austenita a altas temperatura devido a formação de carbonitretos.
Aços Inoxidáveis Ferríticos 409 em substituição do 430
(fragilidade após a soldagem. o elevado crescimento do tamanho de grão, a formação parcial de martensita e a precipitação de
24 CHAPAS DE AÇOS INOXIDÁVEIS FABRICADAS PELA
ACESITA- CIA AÇOS ESPECIAIS ITABIRA
0BS.: Em escapamento de automóveis o aço AISI 430 foi substituído pelo aço AISI 409 para evitar formação de Austenita em altas
temperaturas no resfriamento Martensita.
O aço AISI 420 foi substituído pelo AISI 410 porque forma menos carbonetos.
C
O
M
P
O
S
IÇ
Ã
O
Q
U
ÍM
IC
A
Custo relativo
Material Custo Relativo
Aço-carbono estrutural 1 Aço inoxidável 304 8,6 Aço inoxidável 304 L 13,3 Aço inoxidável 310 13,5 Aço inoxidável 316 11,1 Aço inoxidável 321 13,7 Aço inoxidável 410 6
AÇO INOX. AUSTENÍTICO Cr 16 - 26 %Ni% 6 - 22 FERRÍTICO Cr% 12 - 30 Altas temperaturas Baixas temperaturas Resistência à fluência Resistência à corrosão Solda fácil (s/TT) Mais barato Difícil de soldar Resistente ao Cl -Resistência à corrosão
CLASSIFICAÇÃO DOS AÇOS INOXIDÁVEIS
•
Ferríticos, Série 400;
•
Martensíticos, Série 400;
•
Austeníticos, Série 200 (ao Mn) e 300 (ao Ni);
DIFICULDADES E PROBLEMAS
• Preparação de superfície com
ferramentas inadequadas pode contaminar o metal, levando a corrosão.
No processo de fabricação utilizar duas linhas de equipamentos
Quando aços austenísticos (como 304 ou 316) são aquecidos na faixa de 450 a 850 C, ou resfriados lentamente nesta faixa ocorre uma ⁰ ⁰ descromização, precipitação de carbonetos de cromo Cr23C6, ao longo dos contornos de grão.
Este fenômeno é denominado SENSITIZAÇÃO responsável pela
CORROSÃO INTERGRANULAR.
30
CORROSÃO INTERGRANULAR
Desenho esquemático do empobrecimento do Cr
Zona fina adjacente ao grão empobrecido em cromo
Carbonetos ricos em cromo
COMO EVITAR A CORROSÃO INTERGRANULAR?
31
Resp.: 1- Uso de aços de extra-baixo teor de carbono
(C<0,03%), como o AISI304L e o AISI316L.
Resp.2- Estabilização do carbono do aço por adição de
elementos carburígenos (nióbio, titânio)
Resp.3- Dissolução dos carbonetos através de
aquecimento a temperatura na faixa de 1000 a 1100
C , seguido de um resfriamento rápido (hipertêmpera)
⁰
para evitar a re-precipitação dos carbonetos durante o
arrefecimento.
32
Sem Sensibilização Com Sensibilização (AISI 304)
SENSIBIZAÇÃO DOS AÇOS INOXIDÁVEIS AUSTENÍTICOS
Aço AISI 304L, exposto a 450°C (96h), não sensitizado. Aumento 1000x
MEDIDAS PARA EVITAR A CORROSÃO
INTERGRANULAR
(Resumo)
Redução do teor de C: É obtido por meio do refino via AOD do aço, no qual são obtidos teores de C da ordem de 0,03%. São os aços
denominados classe L (“low carbon”).
Adição de elementos de liga: Consiste na adição de elementos de liga que possuam maior afinidade com o C que o Cr. São elementos
formadores de carbonetos, como o Ti, o Nb e o Ta. Aços que
contenham estes elementos são chamados de aços estabilizados. Tratamento térmico de solubilização: consiste no aquecimento em
temperaturas entre 1060 e 1100ºC seguido de resfriamento rápido.
Nestas temperaturas os carbonetos do tipo M23C6 são dissolvidos e os
átomos de C e Cr ficam em solução sólida.
CONVERSOR (AOD) Argon oxygen decarburization is a process primarily
34
TECNOLOGIA DA SOLDAGEM DOS AÇOS INOXIDÁVEIS
35
PICADEIRA E ESCOVA DE ARAME
SOLDAGEM COM ELETRODO REVESTIDO - SMAW
Zona fundida
Zona afetada pelo calor Metal de base
SOLDAGEM TIG
Alta qualidade de solda, sem a ocorrência de respingos, escória e dispensando em muitos casos a limpeza posterior a solda
Inspeção e controle sem precisar interromper o arco
Eletrodo Revestido
TIG
TIG
CC-Uso da cobre-junta (backing)
Por cobre-junta entende-se uma maneira de proteger o líquido contra a contaminação com a atmosfera e também que sustente fisicamente este líquido (suportar o metal fundido durante a execução da soldagem).
O cobre-junta pode ser sólido ou gasoso, temporário ou permanente. No caso de cobre-junta sólido temporário não pode haver ligação entre a raiz do cordão e o material do cobre-junta.
A soldagem dos aços inoxidáveis exige a utilização de cobre junta. Este geralmente é gasoso ou fabricado com cobre ou material cerâmico.
38
Esquema de um cobre-junta.
Em (a) para uma junta entre duas chapas; (b) para uma junta entre dois tubos; em (c) um cobre-junta gasoso para uma junta entre dois tubos.
SOLDAGEM DE AÇO INOXIDÁVEL COM PURGA
SISTEMA DE GÁS INERTE “PURGA”
(PURGING-SYSTEM)
Economia de Gás Inerte de até 90%
Maior Produtividade devido o menor tempo e um menor volume de Gás inerte
39
Dispositivo para controle da vazão e pressão de gás de purga
Soldagem MIG/MAG (GMAW – Gas Arc Welding)
MIG (Metal Inert Gas) MAG (Metal Active Gas)
AVALIAÇÃO:
POR QUE O PROCESSO DE SOLDAGEM TIG PRODUZ A SOLDA DE MELHOR QUALIDADE?
TIG
ELETRODO REVESTIDO
OXIGÁS
Junta soldada com menor zona fundida e menor zona afetada pelo calor
O que acontece durante a soldagem dos aços inoxidáveis?
42
Obs.: A SENSITIZAÇÃO ocorre mais frequentemente no
metal de base do que no metal de solda.
Cordão de Solda
Regiões Sensitizadas
43
SOLDAGEM DOS AÇOS INOXIDÁVEIS
(CONSULTORIA)
TIG
ARAME TUBULAR ELETRODO REVESTIDO
ESTRATEGIA ECONÔMICA:
Substituição do TIG e do MIG pelo
ELETRODO REVESTIDO e ARAME TUBULAR.
Com o uso de elementos carburígenos foi possível substituir o argônio pelo Gás carbónico (CO2)
NCS AWS/ASME Corrente / Polaridade Posição de Soldagem Propriedades Mecânicas Composição Química / 47 E 347 -16 C<0,08 Cr: 18,0–21,0 Ni: 9,0–11,0 Nb >8 x C até 1,0 LR>520N/mm² A>30%
Metal Solidificado Escória, Metal de Base e Arame Líquidos Poça de Fusão Escória Solidificada Somente no Tubular Bocal
Arame Tubular e Alma Metálica
com Proteção Gasosa
Pós Metálicos, Ligas, Fomadores de Escória Desoxidantes, etc. Arco Elétrico Metal de Base Gás de Proteção Bico de Contato
46
Duas grandezas podem medir a resistência à fadiga do cordão da junta soldada.
= Raio no pé do cordão
= Ângulo da concordância no pé do cordão Quando e Resistência a Fadiga
FLANGES SOLDADOS X FLANGES FORJADOS
Os tubos são submetidos a temperaturas em torno de 1050 ºC, provocando a dissolução dos carbonetos de cromo precipitados
durante as soldagens.
Após essa etapa, os tubos são resfriados bruscamente assegurando neste processo, uma estrutura adequada à corrosão.
Aços Inoxidáveis- solubilização
47
CORROSÃO LOCALIZADA
B – Corrosão por
pites (puntiforme)
CORROSÃO LOCALIZADA
CORROSÃO EM FRESTAS
C – CORROSÃO SOB TENSÃO FRATURANTE
• Esse tipo de corrosão ocorre quando o metal ou liga está
submetido, simultaneamente, a um estado de tensão e a um meio corrosivo específico.
• O trincamento que ocorre, em decorrência da tensão existente
é, frequentemente, transgranular, isto é, se desenvolve rompendo todo o grão, sem a preferência de propagação segundo os contornos de grão
52
SOLDAGEM DOS AÇOS INOXIDÁVEIS
ELEMENTOS ALFÁGENOS COMO O CROMO:
Mo, Si, Nb, Ti e V
ELEMENTOS GAMÁGENOS COMO O NÍQUEL:
Mn e N
DIAGRAMA DE SCHAEFFLER
A partir do Diagrama de Schaeffler, podemos ter uma previsão da microestrutura da solda e da ocorrência de problemas, a partir do cálculo do Níquel equivalente (Nieq) e do Cromo equivalente (Creq).
Diagrama de Schaeffler
58
METALURGIA DA SOLDAGEM
Fissuração a quente
Durante a soldagem
Regiões problemáticas típicas na soldagem de aços inoxidáveis:
(1) Trinca a Quente ou por perda de ductilidade acima de 1250°C;
(2) Formação de fases intermetálicas após aquecimento entre cerca de 450 e 900°C;
(3) Crescimento de grão na ZTA;
(4) Fragilização e Trinca a Frio por formação de martensita.
(5) Na região de coexistência de ferrita e austenita, uma pequena área triangular que não é atingida por nenhum dos problemas indicados
(Diagrama de Schaeffler)
60
Solidificação apresenta problemas de fissuração a quente na ZF e ZTA
Alto teor de liga formação de intermetálicas perda de ductilidade e tenacidade Formação de martensita risco de
fissuração a frio Crescimento de grãos e
fragilização a altas temperaturas
Creq = Cr + Mo + 1,5 Si + 0,5 Nb N ie q = N i + 3 0 C + 0 ,5 M n
SOLDABILIDADE DOS AÇOS INOXIDÁVEIS
Diagrama de Scheaffler utilizado para previsão da susceptibilidade a fissuração e fase sigma
316 304
63
Solução para evitar a trinca a quente (em aços inoxidáveis austeníticos)
Conhecendo a composição química do Metal de Base, antes de soldar, determinar pelo Diagrama de Schaeffler a microestrura do cordão de solda. Caso a microestrutura não seja totalmente Austenita e a percentagem de
Ferrita esteja entre 4 e 10% não ocorrerá trinca a quente.
A percentagem de Ferrita pode ser obtida também por leituras magnéticas (Número de Ferrita) (FN, sigla em inglês por Ferrite Number).
Analisador de Medidor de Ferrite Diverse FM300 Medição do conteúdo de ferrita de depósitos de solda
Uma versão da sonda refrigerada a ar possibilita a medição de ferrita em amostras quentes.
Diagrama de De Long ou Diagrama de Shaeffler modificado N IQ U E L E Q U IV A L E N T E CROMO EQUIVALENTE 16 17 18 19 20 21 22 23 24 25 26 27 10 11 12 13 14 15 16 17 18 19 20 21 0% 2% 4% 6% 7,6% 9,2% 10,7 % 12,3 % 13,8 % 10 12 16 18 14 2 6 8 4 0 NÚMERO DE FERRITA (WRC) LINHA A + M SCHA EFFLER AUSTENITA AUSTENITA MAIS FERRITA ( ) PERCENTAGEM DE FERRITA (MAGNÉTICA) N IQ U E L E Q U IV A L E N T E CROMO EQUIVALENTE 16 17 18 19 20 21 22 23 24 25 26 27 10 11 12 13 14 15 16 17 18 19 20 21 0% 2% 4% 6% 7,6% 9,2% 10,7 % 12,3 % 13,8 % 10 12 16 18 14 2 6 8 4 0 NÚMERO DE FERRITA (WRC) 0% 2% 4% 6% 7,6% 9,2% 10,7 % 12,3 % 13,8 % 10 12 16 18 14 2 6 8 4 0 NÚMERO DE FERRITA (WRC) LINHA A + M SCHA EFFLER AUSTENITA AUSTENITA MAIS FERRITA ( ) PERCENTAGEM DE FERRITA (MAGNÉTICA)
65
DILUIÇÃO
Diluição é a participação do metal de base na constituição da zona fundida.
A – área da seção transversal da Zona Fundida = MB + MA
B – área de participação do metal de base na seção transversal da Zona Fundida = MB
d – Coeficiente de Diluição
Diluição, d = Metal Base = MB Zona Fundida MA+MB
Solda autogêna (sem metal de adição) d = 100% Brasagem (sem fusão do metal de base) d = 0%
B B
A
Ex,:Temos como Metal de Base aço inoxidável Ferrítico ABNT 430 (0,003%C, 0,9%Mn, 0,4%Si e 17,0%Cr), e
Metal de Adição eletrodo AWS E309 (0,06%C, 0,7%Mn, 0,7%Si, 22,1%Cr e 12,5%Ni),
com uma diluição de 30%.
Solução: Metal base: Nieq = 1,4, Creq = 17,9 e Metal adição: Nieq = 14,7, Creq = 23,2,
Jogando-se esses valores no diagrama podemos notar que na zona fundida teremos 15% de Ferrita.
SOLDABILIDADE DOS AÇOS INOXIDÁVEIS - APLICAÇÃO
PROCESSO Faixa de diluição (%)
Eletrodo revistido 10 a 30 TIG com adição 2 a 20 Plasma com adição 20 a 40
67
Uso do diagrama de
Schaeffler:
Calcula-se o Nieq e Creq, do metal de base e de adição, e
traça-se uma reta da projeção entre os valores
encontrados.
A microestrutura da ZF no segmento de reta dependerá da
diluição da solda, quanto menor, mais perto do metal de
adição ficará.
Cada uma dessas partes do segmento representa de 0 a
100% de diluição do cordão de solda.
Marca-se no diagrama 0% de diluição no ponto que
corresponde à composição química do metal de adição e
100% no ponto da composição química do metal de base.
68
Metalurgia da Soldagem
FISSURAÇÃO A QUENTE (DURANTE A SOLIDIFICAÇÃO)
Durante a soldagem
69
Regiões problemáticas típicas na soldagem de aços inoxidáveis:
(1) Trinca a Quente ou por perda de ductilidade acima de 1250°C;
(2) Formação de fases intermetálicas após aquecimento entre cerca de 450 e 900°C;
(3) Crescimento de grão na ZTA;
(4) Fragilização e Trinca a Frio por formação de martensita.
5
(5)
Diagrama de Schaeffler
(1) Trinca a Quente ou por perda de ductilidade acima de 1250°C;
(2) Formação de fases intermetálicas após aquecimento entre cerca de 450 e 900°C;
(3) Crescimento de grão na ZTA;
(4) Fragilização e Trinca a Frio por formação de martensita.
(5) Na região de coexistência de ferrita e austenita, uma pequena área triangular que não é atingida por nenhum dos problemas indicados
Ex,:Temos como Metal de Base aço inoxidável Ferrítico ABNT 430 (0,003%C, 0,9%Mn, 0,4%Si e 17,0%Cr), e
Metal de Adição eletrodo AWS E309 (0,06%C, 0,7%Mn, 0,7%Si, 22,1%Cr e 12,5%Ni),
com uma diluição de 30%.
Solução: Metal base: Nieq = 1,4, Creq = 17,9 e Metal adição: Nieq = 14,7, Creq = 23,2,
Jogando-se esses valores no diagrama podemos notar que na zona fundida teremos 15% de Ferrita.
Processo Faixa de diluição (%)
Eletrodo revestido 10 a 30 TIG com adição 2 a 20 Plasma com adição 20 a 40
BENS DE CAPITAL – CONSULTORIA TÉCNICA
VASOS DE PRESSÃO: Usina Nuclear, Vaso de contenção. Refinaria.
73
Energia nuclear no Brasil
1985 - A primeira usina nuclear brasileira, Angra 1, opera com um reator do tipo PWR (reator a água leve pressurizada) cap. 657 MW, desenvolvido pela empresa americana Westinghouse.
Acordo do tipo “turn key” (chaves na mão). O custo até 31/12/ 2007 foi de R$ 1,468 bilhão.
Tecnologia de soldagem de aços inoxidáveis para evitar a corrosão intergranular – uso de aços com extra baixo teor de carbono – AISI 304L e AISI 316L.
74
Energia nuclear no Brasil
Angra 2 foi fruto de um acordo nuclear Brasil-Alemanha, e sua construção e operação ocorreram conjuntamente à transferência de tecnologia para o país, o que levou também o Brasil a
um desenvolvimento tecnológico próprio, do qual resultou o domínio sobre todas as etapas de fabricação do combustível nuclear. Angra 2 opera com um reator alemão Siemens/KWU (atual AREVA NP) e sua potência nominal é de 1350 MW.
O custo até 31/12/2007 foi de R$ 5,108 bilhões.
Tecnologia de soldagem de aços inoxidáveis para evitar a corrosão intergranular – uso de eletrodos estabilizados ao nióbio – AISI 347.
Precipitação da Fase
→ Fragilização
A Ferrita em altas temperaturas de trabalho, acima de 600ºC, se transforma em Fase Sigma (frágil) - phase transformations, sigma phase, A transformação da Fase em Austenita ocorre acima de 1230ºC.
75
Aço AISI 304 laminado Tratamento: 6.000h à 600ºC Ataque: água régia diluída Aumento: 1000x
Aço AISI 347 – zona fundida Tratamento: 6.000h à 600ºC Ataque: água régia diluída Aumento: 1000x
Vaso de contenção de Angra 2 Solda: Metal de Base AISI 304
Metal de Adição AISI 347
Qual a diferença entre aço inox e aço cirúrgico?
AÇOS INOXIDÁVEIS CIRÚRGICOS
O aço cirúrgico é um tipo de aço inoxidável especialmente adequado para as aplicações cirúrgicas, é fácil de limpar e de esterilizar.
Aço Cirúrgico - De muitos aços inoxidáveis disponíveis, somente 316L e 316LVM são apropriados por não apresentar problemas de
rejeição e inflamações para o uso de implantes e na colocação de
piercings e ornamentos corporais como a joia do corpo.
O 316L é uma variedade low carbon de 316.
O 316LVM é o 316L que foi derretido a vácuo; o vácuo impede que o ar ou contaminadores transportados por via aérea que se unam ao metal líquido na aciaria, tendo por resultado um aço mais
Caracterização química e metalográfica dos aços inoxidáveis de implantes removidos de pacientes
Autores: Elison da Fonseca e SilvaI; Luiz Fernando Cappa de OliveiraII
MÉTODO: Foram analisados doze implantes removidos de pacientes afetados por quadro inflamatório.
RESULTADOS: Observou-se que, todos os implantes apresentavam tamanho de grão superior ao recomendado pela
norma, constatou-se também a presença de ferrita delta em dez dos doze
implantes removidos, que de acordo com a norma ASTM F138-92 não deveriam ser percebidas microscopicamente com um aumento de 100 vezes.
CONCLUSÕES: Em oito casos existe forte indicação de que as inflamações foram
desencadeadas pela corrosão por pite.
O corpo humano raramente reage com implantes de aço
AÇOS INOXIDÁVEIS DUPLEX
•
Excelente resistência à corrosão em meios
agressivos devido à sua habilidade em se passivar;
•
Apresentam resistência mecânica superior aos aços
inoxidáveis austeníticos e ferríticos;
•
Aplicações:
• Indústria petroquímica (em unidades de
dessalinização, dessulfuração e equipamentos para
destilação);
• Papel e celulose (em digestores, plantas de sulfito
e sulfato e sistemas de branqueamento).
O FUTURO EM PONTES É AÇO INOXIDÁVEL DUPLEX
A Celtic Gateway Footbridge
TROCADOR DE CALOR EM DUPLEX
Tecnologia desenvolvida pela Cia. Belga Welders N.V. “Segredo guardado a sete chaves”
AÇOS INOXIDÁVEIS DUPLEX
Microestrutura
Duplex x Ferrítico e Austenítico
Aço Inox Limite de
escoamento MPa Limite de resistência MPa Alongamento (%) Austenítico ≈ 250 ≈ 550 > 50 Ferrítico ≈ 350 ≈ 550 25 - 30 Duplex 500 – 550 700 -800 ≈ 40
Microestrutura de um aço inoxidável duplex: a Ferrita é a fase escura e a Austenita é a fase clara.
CONSULTÓRIA TÉCNICA:
http://www.salsoldas.com.br
Juntas soldada em tubulação de material super duplex,
será necessário fazer alívio de tensão nas juntas ?
Resp.: Não se faz alívio de tensões em material
super-duplex devido a formação da Fase Sigma na zona da
junta soldada ocasionando a fragilidade da mesma.
OUTROS TIPOS DE AÇOS INOX
DUPLEX PH
•Microestrutura bifásica
austenite+ferrite
•Melhor resistência corrosão que
os austeníticos
•Tensão cedência pode atingir
valores duplos dos austeníticos
•Endurecimento por precipitação
•Teores variáveis de Ni e Mo
•Precipitados de Cu, Al, Ti e Nb
•Elevadas resist. mecânica e
tenacidade, mantidas a altas temperaturas
(17-4 PH) ASTM A 182 grau F55
AÇOS INOXIDÁVEIS ENDURECÍVEIS POR PRECIPITAÇÃO - PH
•
Alta resistência à corrosão;
•
Elevada resistência mecânica;
•
Aplicações:
• empregados na indústria aeronáutica, em molas
especiais e outros componentes de responsabilidade.
AÇOS INOXIDÁVEIS PH
Os aços inoxidáveis do tipo 15-5PH da Villares Metals foram homologados pela Embraer no final de janeiro.
Os aços com a designação "PH" são usados na fabricação de componentes da estrutura dos aviões e têm elevadas propriedades mecânicas e boa resistência à corrosão. A Villares Metals informou que estão em
processos de certificação junto à Embraer os aços do tipo 13-8MoPH, 17-4PH e 300M, o
último utilizado para o trem de pouso de aeronaves.
86
Foto Embraer Trem de Pouso Principal
de um EMB170 /190
TEMPERATURAS LIMITES DE UTILIZAÇÃO
MATERIAL Partes pressurizadas Partes não pressurizadas
Aço inox. 304 e 316 600ºC 800ºC Aço inox. 304L e 316L 400ºC 800ªC Aço inox. 310 600ºC 1.100ºC
87 Acima de 600ºC ocorre a formação de “Fase Sigma” , resultando em severa fragilização do material.
Essa mudança na estrutura metalúrgica ocorre principalmente nos aços AISI 316 e 310.
Microestrutura – Fase Sigma
O corre quando o duplex experimenta temperaturas na faixa de 600 a
1000º C, sendo a mais crítica a faixa de 700 a 900º C. A fase sigma
se forma preferencialmente na ferrita, que possui mais cromo.
Quando a fase sigma se forma, as regiões ferríticas adjacentes ficam
empobrecida de cromo e, por isso, se convertem em austenita, com
essa formação o aço endurece e se fragiliza rapidamente.
• Consequências:
Perda de tenacidade
Controle de velocidade de resfriamento
Máxima temperatura de uso 320°C
89 PESQUISA E DESENVOLVIMENTO PELA UFSC EM PARCERIA COM O GRUPO GERDAU
90
TRANSFERÊNCIA DE TECNOLOGIA E CONSULTÓRIA
MERCADO DE
AÇO INOX, FERRÍTICO AISI 444
A Acesita S.A. desenvolveu um novo Aço Inoxidável Ferrítico denominado 444, o qual combina elevada resistência à corrosão, superior ao aço 304, e todas as vantagens dos Aços Inoxidáveis Ferríticos em relação aos Aços Inoxidáveis Austeniticos, como, por exemplo, a imunidade à corrosão sob tensão, além de uma maior competividade e estabilidade em termos de preços.
91 OBRIGADO
