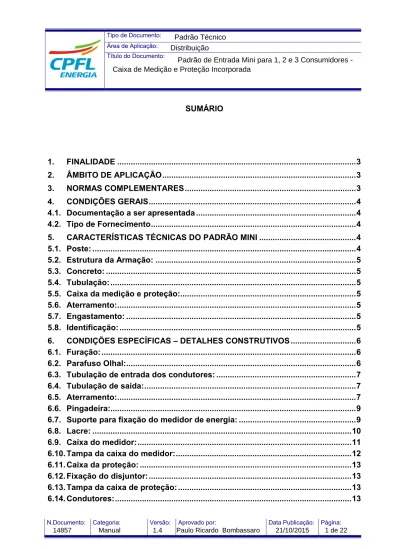

SUMÁRIO
1. FINALIDADE ...3
2. ÂMBITO DE APLICAÇÃO...3
3. NORMAS COMPLEMENTARES...3
4. CONDIÇÕES GERAIS...4
4.1. Documentação a ser apresentada ...4
4.2. Tipo de Fornecimento...4
5. CARACTERÍSTICAS TÉCNICAS DO PADRÃO MINI ...4
5.1. Poste: ...4
5.2. Estrutura da Armação: ...5
5.3. Concreto: ...5
5.4. Tubulação: ...5
5.5. Caixa da medição e proteção:...5
5.6. Aterramento:...5
5.7. Engastamento: ...5
5.8. Identificação: ...5
6. CONDIÇÕES ESPECÍFICAS – DETALHES CONSTRUTIVOS ...6
6.1. Furação:...6
6.2. Parafuso Olhal:...6
6.3. Tubulação de entrada dos condutores: ...7
6.4. Tubulação de saída:...7
6.5. Aterramento:...7
6.6. Pingadeira:...9
6.7. Suporte para fixação do medidor de energia: ...9
6.8. Lacre: ...10
6.9. Caixa do medidor:...11
6.10. Tampa da caixa do medidor:...12
6.11. Caixa da proteção: ...13
6.12. Fixação do disjuntor:...13
6.13. Tampa da caixa de proteção: ...13
7. INSPEÇÃO ...14
7.1. Ensaios: ...14
7.2. Amostragem ...14
8. MEIO AMBIENTE ...14
9. REGISTROS DE REVISÃO ...15
ANEXO A: DESENHO DO POSTE MODELO MINI PARA 1 CONSUMIDOR...16
ANEXO B: DESENHO DO POSTE MODELO MINI PARA 2 CONSUMIDORES ...21
1. FINALIDADE
Estabelecer os padrões dos materiais utilizados no Padrão de Entrada MINI com caixa de medição e proteção incorporada, destinado à entrada de energia de consumidores em baixa tensão com fornecimento monofásico para um, dois ou três consumidores.
2. ÂMBITO DE APLICAÇÃO
Áreas de Distribuição das Distribuidoras do Grupo CPFL Energia.
3. NORMAS COMPLEMENTARES
CPFL GED 13 – Fornecimento de energia elétrica em tensão secundária de distribuição;
CPFL GED 16630 – Conexão de Aterramento para Poste de Entrada BT;
CPFL GED 15783 - Padrão de Entrada Multi 100 com Caixa Incorporada para 3 Clientes;
CPFL GED 14945 - Padrão de Entrada Multi 100,200 para 1 e 2 Clientes;
CPFL GED 13244 - Padrão de Entrada em Pedestal Multi 100,200 para 1 e 2 Clientes; CPFL GED 12064 - Padrão de Entrada com Caixa Incorporada para agrupamento de até 4 Clientes com Descidas Independentes;
CPFL GED 15033 - Padrão de Entrada com Caixa Incorporada para agrupamento de até 4 Clientes com Descida Única;
CPFL GED 4319 - Ramal de Ligação – Montagem;
CPFL GED 3412 – Fabricantes de Materiais – Padrão de Entrada Consumidor; CPFL GED 14908 - Conector Adaptador para Condutores Concêntricos;
CPFL GED 14777 - Cabo Concêntrico de Alumínio Bifásico; CPFL GED 14778 - Cabo Concêntrico de Alumínio Monofásico; CPFL GED 5917 - Para Cabos Concêntricos de Alumínio;
NBR 8451-5 – Postes de concreto armado e protendido para redes de distribuição e transmissão elétrica –
Parte 1 – Requisitos
Parte 2 - Padronização de postes para redes de distribuição de energia elétrica Parte 3 – Ensaios mecânicos e inspeção
Parte 4 – Determinação de absorção de água
Parte 5 – Postes de concreto para entrada de serviço até 1 kV
Parte 6 – Postes de concreto armado e protendido para linhas de transmissão e subestações de energia elétrica – Requisitos, padronização e ensaios complementares; NBR 5739 – Concreto - Ensaio de compressão de corpos-de-prova cilíndricos.
4. CONDIÇÕES GERAIS
4.1. Documentação a ser apresentada
A documentação a ser apresentada consta no item 5 do GED 4621 - Medição Agrupada na Baixa Tensão.
Considerações para o Padrão MINI:
Padrão MINI com três clientes monofásicos é dispensável apresentação de ART.
Esse tipo de padrão o fornecedor deverá obrigatoriamente ser homologado/qualificado na CPFL Energia.
Nota: Se tiver um cliente bifásico será necessária apresentação de ART.
Não é necessário também apresentação de projeto completo, pois o detalhamento desse tipo de padrão consta neste documento.
Entretanto deverá ser apresentada relação de cargas individuais de todos os clientes, demanda total da entrada consumidora conforme modelo de cálculo do GED 119, esforço mecânico do poste a ser adotado, diagrama unifilar indicando cabo e proteção por unidade consumidora, croqui de localização/situação.
4.2. Tipo de Fornecimento
O poste padrão com caixa incorporada para entrada de energia em baixa tensão,
modelo MINI, se aplica ao fornecimento de energia elétrica para 1, 2 ou 3
consumidores residenciais, com cargas individuais até 12 kW, categorias A1 e A2, conforme GED 13.
5. CARACTERÍSTICAS TÉCNICAS DO PADRÃO MINI 5.1. Poste:
capacidade de esforço, deverá suportar no mínimo o valor da tabela 1 A do GED 13 para a carga máxima para um, dois ou três consumidores monofásicos na categoria A2.
b)Para efeito de suportar o esforço mecânico do lado do poste onde é ancorado o ramal de ligação, não será considerado, para aprovação, o resultado do ensaio de ruptura do lado do poste mais favorável - FACE B - uma vez que será sempre maior que o resultado da face A.
5.2. Estrutura da Armação:
Sugere-se a armação do poste MINI com 4 a 6 barras longitudinais Ø 8mm de aço CA 60, armadas com estribos de aço Ø 4,2mm CA 50, espaçados, da base até o topo. As barras longitudinais devem ser contínuas – sem emendas.
5.3. Concreto:
Resistência à compressão do concreto mínima de 25 MPa, conforme norma NBR 5739.
5.4. Tubulação:
PVC rígido totalmente embutida no concreto do poste.
5.5. Caixa da medição e proteção:
Moldadas no corpo do poste – caixa incorporada.
5.6. Aterramento:
Integrado com a ferragem do poste conforme recomendações do item 5.2 do GED 16630.
É imprescindível adotar dois pontos de aterramento no poste padrão com caixa incorporada: um no alto do poste e um no compartimento destinado a proteção utilizando o Terminal de Conexão Tipo Z Estampado.
5.7. Engastamento:
O poste deve possuir traço demarcatório, diretamente no concreto, para verificação do engastamento a 1,35m da base;
5.8. Identificação:
Gravação de forma legível e indelével, diretamente no concreto, com as seguintes informações:
Nome e/ou marca do fabricante;
Comprimento nominal em metros – 7,5m;
Carga nominal da Face A de menor esforço (90 daN) - atender tabela 1 A GED13;
Data de fabricação (mês e ano);
6. CONDIÇÕES ESPECÍFICAS – DETALHES CONSTRUTIVOS
A construção do poste padrão de entrada de energia modelo MINI deve obedecer às seguintes condições, sob pena de reprova na homologação do fornecedor ou na ligação de energia:
6.1. Furação:
O poste deve possuir na parte superior, 5 furos de 19mm no eixo vertical, em ambas as faces, espaçados conforme desenho abaixo.
Nota Importante: Não serão aceitas furações em outras partes do poste.
10 0 10 0 1 00 10 0 15 0 10 0 10 0 10 0 10 0 19mm 19mm FACE B 10 0
Furações na parte superior do poste
6.2. Parafuso Olhal:
No primeiro furo superior da face A (frontal) deve ser instalado um parafuso olhal metálico, com proteção zincada eletrolítica, Ø 5/16”, para fixação do ramal de ligação da concessionária, conforme mostrado no desenho abaixo.
Fixação do parafuso olhal
Parafuso Olhal
6.3. Tubulação de entrada dos condutores:
Tubulação de PVC rígido, de Ø 1” (32mm) totalmente embutida no concreto até a caixa do medidor. No caso de poste para dois ou três consumidores deverão ser utilizadas tubulações independentes de Ø 1” (32mm) totalmente embutidas no concreto, uma para cada caixa do medidor.
6.4. Tubulação de saída:
A saída dos condutores do padrão MINI deve ser subterrânea através de eletroduto de PVC rígido embutido ou duto reto sem revestimento no concreto de Ø 1” (32mm) , da caixa do medidor até a caixa de proteção para cada consumidor e daí até a caixa de passagem abaixo da linha de engastamento do poste.
No caso de poste para dois ou três consumidores a saída da caixa de proteção até a caixa de passagem subterrânea pode ser feita somente por um duto reto sem revestimento no concreto com Ø 2” (60mm). Não serão aceitos dutos sem revestimento no concreto com curvas ou ângulos devendo nestes casos serem utilizados eletrodutos de PVC.
Nota Importante: O eletroduto embutido de saída aérea não é exigido pela CPFL
Energia, sendo opção do fabricante. Se existir deve ser de PVC rígido de Ø 1” (32mm) para cada consumidor e deve sair a uma distancia de no máximo 1300mm do topo do poste.
6.5. Aterramento:
O aterramento do Poste Padrão Mini deverá ser integrado com a ferragem interna do poste e deve ser executado conforme recomendações do GED 16630. Nos padrões Mini para um, dois ou três consumidores devem ser previstos um ponto de conexão à terra na parte superior do poste para ligação do condutor neutro e outro no interior de cada caixa de proteção para ligação de cabos concêntricos.
O ponto de conexão à terra superior deve estar situado a 600mm do topo do poste, na face A, (frontal) e abaixo das furações e o ponto no interior da caixa de medição conforme mostrado no desenho do item 6.9.
1.Para viabilizar a utilização do condutor concêntrico que substitui o ramal de ligação e
o ramal de entrada, conectado na rede secundária e no borne do medidor, sem emenda na ancoragem do ramal de ligação no postinho, é fundamental o ponto de conexão ao terra para ligação do condutor neutro no interior da caixa de medição.
2.É dispensável a utilização da haste de aterramento nesse tipo de Padrão com Caixa
Incorporada. O aterramento será exercido pela própria ferragem interna do poste. Porém o sistema de aterramento deverá seguir rigorosamente as orientações do GED 16630 devendo obrigatoriamente utilizar a conexão Tipo Z Estampada conforme item 5.2 do GED 16630 ilustrado abaixo.
É imprescindível adotar dois pontos de aterramento no poste padrão com caixa incorporada: um no alto do poste e um no compartimento destinado a proteção utilizando o Terminal de Conexão Tipo Z Estampado.
A Imagem ilustra a conexão tipo Z Estampada em material Inox
O sistema de aterramento com solda será aceito por um período de transição de 6 meses a contar da data de publicação do GED 16630 versão 1.0 de 09/10/15.
A partir de 08/04/16 obrigatoriamente nos padrões de entrada BT com caixa incorporada deverá ser utilizado a conexão tipo Z Estampada conforme item 5.2 do GED 16630 Conexão para Aterramento de Poste de Entrada BT.
O neutro da concessionária é conectado ao dispositivo de conexão à terra superior
através de um terminal de pressão de latão de 16mm2no modelo para um consumidor
ou de 25mm2ou 35mm2no modelo para dois ou três consumidores respectivamente.
Para fixação do condutor neutro é obrigatório o uso de terminal bi metálico (latão ou latão estanhado), não sendo aceito terminal de aço, cobre ou alumínio.
Ø 14 mm Ø 10.5 mm 50.5 mm 5. 5m m 21 mm Terminal de pressão 6.6. Pingadeira:
A pingadeira é utilizada para dar acabamento do eletroduto de entrada do ramal do cliente. A pingadeira deve ser PVC de 1” (32mm) conforme desenho abaixo e deve encaixar em bolsa na boca do tubo de entrada.
Nota Importante: No caso de utilização de condutor concêntrico a pingadeira de PVC
deverá ser reta para facilitar a entrada do condutor.
Pingadeira curva e Pingadeira reta
6.7. Suporte para fixação do medidor de energia:
O medidor deve ser fixado em suporte instalado no fundo da caixa do medidor, devendo ser constituído de material polimérico resistente como policarbonato, PVC ou outro tipo de plástico, adequado para fixação de medidores. O medidor deverá ser fixado na placa, através de parafuso de fixação e posteriormente o suporte deve ser preso no fundo da caixa do medidor.
30 0m m 105mm 13mm 7mm 7mm 210mm
Exemplo de suporte para fixação do medidor
6.8. Lacre:
No poste com medição com leitura voltada para a calçada o lacre da caixa de medição deve ser dorsal (do lado do consumidor). Neste caso utiliza-se o parafuso passante com o lacre sendo efetuado na parte de trás do poste do lado do cliente.
O parafuso passante deve possuir na sua extremidade um furo transversal de 2mm de diâmetro para colocação do lacre conforme figura abaixo.
O parafuso de fixação e lacre da tampa do medidor voltado para a calçada depois de instalado, não deve ultrapassar o limite da face do poste, devendo para isso terminar em concavidade na face do poste.
No poste lateral (somente em locais onde existe a impossibilidade de utilização do poste com medição voltada para a calçada) o lacre da tampa deve ser frontal utilizando-se parafuso fixado no concreto do poste
Parafuso de lacre, Porca e Arruela
6.9. Caixa do medidor:
A caixa do medidor deve ser moldada na face A frontal do poste de concreto (caixa incorporada) nas medidas mostradas nos desenhos dos anexos A, B e C. No fundo da caixa do medidor deve existir uma canaleta para passagem dos condutores do ramal de entrada por detrás do medidor.
No modelo para dois ou três consumidores as caixas do medidor devem ser individuais para cada consumidor sem qualquer comunicação entre elas. Também não é permitida a passagem de tubulação aparente no interior da caixa de medição.
As caixas devem possuir abas laterais e pingadeira superior para evitar a penetração de água.
Nota Importante: O ponto de conexão à terra para ligação do neutro de cabos
Caixa do medidor
6.10. Tampa da caixa do medidor:
Cada alojamento incorporado no poste, para os medidores, deve possuir uma única tampa, com seu respectivo fecho com lacre.
A tampa da caixa de medição deve ser feita de material resistente ao choque e possuir resistência aos raios ultravioletas e à chama. Serão aceitas tampas de alumínio, fibra de vidro ou polímeros de alta resistência como o policarbonato.
A tampa deve permitir folga entre o medidor e o visor. O visor deve ser circular ou quadrado centralizado, de 150mm de diâmetro ou lado, de policarbonato transparente, ou vidro com espessura mínima de 3mm, para visualização dos medidores. A tampa deve possuir abas e pingadeira para evitar a penetração de água no alojamento do medidor.
6.11. Caixa da proteção:
Caixa embutida na face A (frontal ou dorsal) do poste, nas medidas mostradas nos desenhos dos anexos A, B e C. No poste com medição com leitura voltada para a calçada a caixa da proteção será sempre dorsal.
O disjuntor deve ser instalado em suportes poliméricos ou metálicos não sendo aceito o uso de placas de madeira. No modelo para dois ou três consumidores a caixa de proteção pode ser única. A caixa de proteção também deve permitir a instalação de supressores de surto para todos os consumidores.
Notas Importantes:
Ver item 8.3. do GED 13 - Dispositivos de Proteção Contra Surto de Tensão e Descarga Atmosférica – DPS.
Na caixa de proteção obrigatoriamente deverá ter um ponto de aterramento com conexão tipo Z Estampado.
6.12. Fixação do disjuntor:
O disjuntor do consumidor deverá ser instalado em trilho apropriado instalado no fundo da caixa de proteção. Não será aceito fundo de madeira para fixação do disjuntor.
6.13. Tampa da caixa de proteção:
A tampa da caixa de proteção deve ser feita de material resistente ao choque e possuir resistência aos raios ultravioletas e à chama. Serão aceitas tampas de alumínio, fibra de vidro ou polímeros de alta resistência como o policarbonato.
6.14. Condutores:
Os condutores dos ramais de entrada e saída devem ser exclusivamente com cabo de
cobre Ø16mm2 com isolação 750V, flexível (7 pernas) ou extra flexível. A ponta do
cabo flexível não precisa de proteção, o extra flexível deve ter as pontas protegidas com terminal tipo ilhós.
A critério da CPFL poderão ser utilizados cabos concêntricos.
Notas Importantes:
- Para fixação do condutor concêntrico no borne do medidor deverá ser utilizado o conector adaptador para condutor concêntrico de alumínio conforme documento técnico GED 14908.
7. INSPEÇÃO 7.1. Ensaios:
Inspeção visual e Ensaios de Elasticidade e Ruptura conforme a NBR-8451 e NBR 8452.
Os ensaios de flexão e ruptura do poste de concreto devem ser feitos para a face A – mais fraca do poste e atender o especificado pela tabela 1 ou 1A do GED 13 para a carga declarada para um, dois ou três consumidores. Não será necessária a realização de ensaios na face B – mais forte – do poste.
Nota Importante:
No padrão Mini a capacidade nominal para identificação será FACE A 90 daN.
7.2. Amostragem
Deve obedecer aos critérios estabelecidos no GED 4162 Poste com Caixa de Medição e Proteção incorporada.
8. MEIO AMBIENTE
As atividades, projetos, serviços, orientações e procedimentos estabelecidos neste documento, deverão atender aos princípios, políticas e diretrizes de Meio Ambiente da CPFL, bem como atender a todos os requisitos de normas e procedimentos do Sistema de Gestão Ambiental. Complementarmente, os casos específicos relativos a este documento estão detalhados no corpo do texto do mesmo, incluindo-se as designações de órgãos externos responsáveis, quando aplicável.
Documentos complementares (GEDs): - 02292 Aspectos ambientais
- 02293 Controle operacional - 02294 Comunicação
- 02295 Requisitos legais - 02296 Riscos ambientais
- 02299 Controle de não conformidades em meio ambiente - 02314 Utilização e armazenamento de agrotóxicos e afins - 02428 Gerenciamento controle e disposição de resíduos
- 02430 Planejamento e controle da arborização na coexistência com o sistema elétrico - 02592 Vazamento de óleo em equipamento hidráulico de caminhões
- 13102 Cadastro no IBAMA - Atividades potencialmente poluidoras e utilizadoras de recursos naturais.
9. REGISTROS DE REVISÃO
Este padrão foi desenvolvido com a colaboração dos seguintes profissionais das empresas CPFL Energia:
Empresa Colaborador
CPFL Paulista Marcelo de Moraes
CPFL Piratininga Antonio Carlos de Almeida Cannabrava
CPFL Santa Cruz José Carlos Brizola Junior
CPFL Mococa, CPFL Jaguarí, CPFL Leste Paulista, CPFL Sul Paulista
Marco Antonio Brito
RGE Albino Marcelo Redmann
Versão anterior
Data da versão
anterior - Alterações em relação à versão anterior
1.0 22/12/2011
- Inclusão do condutor concêntrico, Redefinição dos critérios de ensaios, Inclusão do item amostragem,
- Dimensionamento do poste com caixa incorporada pela FACE A de menor esforço onde o ramal é ancorado – de acordo com a tabela 1 A do GED 13.
1.1 26/03/2012
- Inclusão de corpo de texto e desenho referente ao poste para 3 consumidores.
- Inclusão de ponto de conexão à terra para ligação de cabos concêntricos e retirada de ponto de conexão á terra para haste complementar.
- Retirada de corpo de texto referente ao uso de haste complementar.
1.2 24/06/2013
- Esclarecimentos sobre a documentação necessária apresentação para o padrão MINI – ver item 4.1 do documento.
1.3 22/08/2013
- Revisão para eliminação da solda no sistema de aterramento do postinho de entrada BT. Deverá ser com conexão em Inox conforme item 5.2 do GED 16630.
ANEXO A: DESENHO DO POSTE MODELO MINI PARA 1 CONSUMIDOR Caixa de Passagem para Comdutores Engastamento Caixa do Medidor Terminal p/ Aterramento
parafuso zincado a fogo 3/8"
Parafuso Olhal de Ancoragem
Eletroduto de Entrada de Ø 1"
Terminal p/ Haste de Terra Caixa de Passagem p/condutores Caixa do Disjuntor face dorsal Caixa do Medidor face frontal Conector Parafuso para Aterramento Ø 19mm Eletroduto PVC 1" Eletroduto de Saída Aérea Haste de terra Furo do lacre
Terminal p/ Haste de Terra
Parafuso do lacre
POSTE PADRÃO DE ENTRADA DE ENERGIA COM CAIXAS INCORPORADAS MODELO - MINI para um medidor monofásico
CARACTERÍSTICAS TÉCNICAS: 1. Eletrodutos de PVC rígido de 1" (32mm) embutidos no corpo do poste; 2. Eletrodo de aterramento através da ferragem interna do poste; 3. Terminal de aterramento inferior para haste de terra complementar; 3. Terminal de aterramento superior para aterramento do neutro na entrada do ramal; 4. Fixação do medidor em placas de policarbonato;
5. Caixas da medição e da proteção incorporadas no corpo do poste; 6. Haste de terra aço-cobreada de Ø1/2" x 1,20m;
7. Saída aérea e saída subterrânea; 8. Parafuso olhal para ancoragem do ramal de ligação;
9. Poste de concreto duplo T 10. Face A : Capacidade nominal 90daN; 11. Face B : Capacidade nominal 140 daN.
10 0 62 0 40 0 75 00
Tampa da caixa do medidor
15 0 10 0 Ø19mm Caixa do disjuntor face dorsal 210 110 100 Eletroduto embutido PVC 1" 110 100 30 10 0 18 00 10 0 10 0 10 0 10 0 10 0 15 0 10 0 10 0 10 0 10 0 19mm 19mm FACE B parafuso de conexão terminal de latão Parafuso Olhal 200 21 0 40 Caixa da Medição 200 10 0 200 120 11 0 Caixa da Proteção 10 10 30 30 13 50 90 34 5 16 0
Detalhe do poste auxiliar com o parafuso olhal para fixação do ramal de ligação
Detalhe da pingadeira e do ponto de conexão do aterramento
Nota Importante: No caso de utilização de condutor concêntrico a pingadeira de PVC
Compartimento da medição no poste auxiliar
Compartimento da proteção para instalação do disjuntor
Padrão MINI com caixa de medição e proteção incorporada para 1 consumidor categorias A1 ou A2
ANEXO B: DESENHO DO POSTE MODELO MINI PARA 2 CONSUMIDORES Vista Frontal Face B Caixa de Passagem para Comdutores Engastamento 13 50 Vista Lateral Face A Terminal p/ Aterramento Parafuso Olhal de Ancoragem
Terminal p/ Haste de Terra Caixa de Passagem p/condutores Caixa do Disjuntor face dorsal Caixa do Medidor 1 face frontal Conector Parafuso para Aterramento Ø 19mm Eletroduto de 1" Eletroduto de Saída Aérea Haste de terra Terminal p/ Haste de Terra
Parafuso do lacre
POSTE PADRÃO DE ENTRADA DE ENERGIA COM CAIXAS INCORPORADAS MODELO - MINI para dois medidores monofásicos
CARACTERÍSTICAS TÉCNICAS: 1. Eletrodutos de PVC rígido de 1" (32mm) embutidos no corpo do poste; 2. Eletrodo de aterramento através da ferragem interna do poste; 3. Terminal de aterramento inferior para haste de terra complementar; 3. Terminal de aterramento superior para aterramento do neutro na entrada do ramal; 4. Fixação do medidor em placas de policarbonato;
5. Caixas da medição e da proteção incorporadas no corpo do poste; 6. Haste de terra aço-cobreada de Ø1/2" x 1,20m;
7. Saída aérea e saída subterrânea; 8. Parafuso olhal para ancoragem do ramal de ligação;
9. Poste de concreto duplo T 10. Face A : Capacidade nominal 90daN; 11. Face B : Capacidade nominal 140 daN.
10 0 62 0 40 0 75 0 0
Tampa da caixa do medidor
250 160 15 0 1 00 Ø19mm Caixa do disjuntor face dorsal 70 1 30 200 18 0 Parauso do Lacre Caixa do medidor 2 Caixa do medidor 1 Eletrodutos de Entrada de Ø 1" Caixa do Medidor 2 face frontal 120 100
ANEXO C:DESENHO DO POSTE MODELO MINI PARA 3 CONSUMIDORES 1. 18 .4 9 .3 9 2. 65 1. 00 3. 86 7. 50 2. 65 1. 00 3. 86 .18 .50 .14 .10 .50 1. 18 .4 9 .3 3 2. 65 1. 00 3. 86 .14
VISTA FRONTAL VISTA LATERAL VISTA POSTERIOR
Ponto de conexão ao terra Eletroduto de entrada Detalhe 1 Eletroduto de saída Fixação da tampa .12 .03 .20 .07 CANALETA CANALETA Ponto de medição
