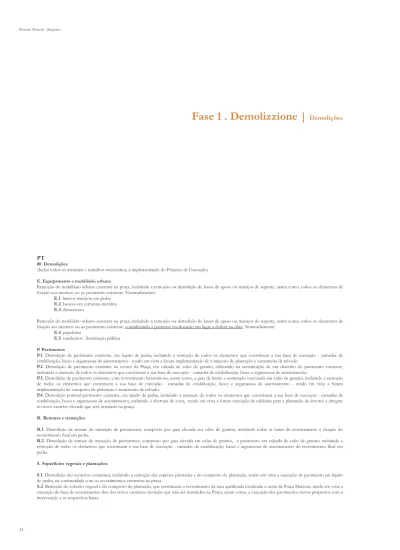

Fase 1 . Demolizzione |

Demolições

PT

00 Demolições

(Inclui todos os materiais e trabalhos necessários, à implementação do Projecto de Execução)

E. Equipamento e mobiliário urbano

Remoção do mobiliário urbano existente na praça, incluíndo a remoção ou demolição de bases de apoio ou maciços de suporte, assim como, todos os elementos de

fixação aos mesmos ou ao pavimento existente. Nomeadamente:

E.1

. bancos maciços, em pedra

E.2

. bancos em estrutura metálica

E.3

. dissuasores

Remoção do mobiliário urbano existente na praça, incluíndo a remoção ou demolição de bases de apoio ou maciços de suporte, assim como, todos os elementos de

fixação aos mesmos ou ao pavimento existente, considerando a posterior recolocação em lugar a definir na obra. Nomeadamente:

E.4

. papeleiras

E.5

. candeeiros . iluminação pública

P. Pavimentos

P.1

. Demolição de pavimento existente, em lajedo de pedra, incluindo a remoção de todos os elementos que constituem a sua base de execução - camadas de

estabilização, bases e argamassas de assentamento - tendo em vista a futura implementação de composto de plantação e sementeira de relvado.

P.2

. Demolição de pavimento existente no centro da Praça, em calçada de cubo de granito, elaborado na constituição de um desenho do pavimento existente,

incluindo a remoção de todos os elementos que constituem a sua base de execução - camadas de estabilização, bases e argamassas de assentamento.

P.3

. Demolição de pavimento existente, com revestimento betuminoso, assim como, a guia de limite e contenção executada em cubo de granito, incluindo a remoção

de todos os elementos que constituem a sua base de execução - camadas de estabilização, bases e argamassas de assentamento - tendo em vista a futura

implementação de composto de plantação e sementeira de relvado.

P.4

. Demolição pontual pavimento existente, em lajedo de pedra, incluindo a remoção de todos os elementos que constituem a sua base de execução - camadas de

estabilização, bases e argamassas de assentamento, incluindo a abertura de cova, tendo em vista a futura execução de caldeiras para a plantação de árvores a integrar

no novo canteiro elevado que será instalado na praça.

R. Remates e transições

R.1

. Demolição de remate de transição de pavimentos, composto por guia elevada em cubo de granito, incluindo todas as bases de assentamento e fixação do

revestimento final em pedra.

R.2

. Demolição de remate de transição de pavimentos, composto por guia elevada em cubo de granito, e pavimento em calçada de cubo de granito, incluindo a

remoção de todos os elementos que constituem a sua base de execução - camadas de estabilização, bases e argamassas de assentamento do revestimento final em

pedra.

S. Superfícies vegetais e plantações

S.1

. Demolição dos canteiros existentes, incluindo a remoção das espécies plantadas e do composto de plantação, tendo em vista a execução de pavimento em lajedo

(2)

IT

(Include tutti i materiali e i lavori necessari, per la realizzazione del Progetto Esecutivo) E. Elementi e arredo urbano)

E. ELEMENTI DI ARREDO URBANO

Rimozione dell’arredo urbano esistente nella piazza, compresa la rimozione o la demolizione della base di appoggio o la parte massiccia di

supporto, così come, tutti gli elementi di fissaggio a quest’ultimi o al pavimento esistente.

In particolare:

E.1

. sedute massicce, in pietra

E.2. sedute massicce in struttura metallica

E.3. dissuasori

Rimozione dell’arredo urbano esistente nella piazza, compresa la rimozione o la demolizione della base di appoggio o la parte massiccia di

supporto, così come, tutti gli elementi di fissaggio a quest’ultimi o al pavimento esistente, considerando la successiva ricollocazione in loco da

definire nel lavoro.

In particolare:

E.4.cassonetti

E.5.lampioni. illuminazione pubblica

P. Pavimenti

P.1

. Demolizione del pavimento esistente, in lastre di pietra, inclusa la rimozione di tutti gli elementi che costituiscono la sua base di

esecuzione-strati di stabilizzazione, basi e malte cementizie- tenendo conto la futura realizzazione del composto di piantumazione e semina del prato.

P.2

. Demolizione del pavimento esistente nel centro della Piazza, rivestito in cubi di granito, elaborato nella composizione di un disegno

esistente, compresa la rimozione di tutti gli elementi che costituiscono la sua base di esecuzione – stati di stabilizzazione, basi e malte di

assestamento.

P.3

. Demolizione del pavimento esistente, con rivestimento bituminoso, così come, una guida di limite e contenimento eseguita in cubi di

granito, compresa la rimozione di tutti gli elementi che costituiscono la sua base di esecuzione - strati di stabilizzazione, basi e malte di

assestamento – tenendo conto la futura realizzazione del composto di piantumazione e semina del prato.

P.4.

Demolizione puntuale del pavimento esistente, in lastre di pietra, inclusa la rimozione di tutti gli elementi che costituiscono la sua base di

esecuzione – strati di stabilizzazione, basi e malte di assestamento, inclusa l’apertura della fossa, tenendo conto la futura esecuzione delle aiuole

per la piantumazione degli alberi da integrare nel nuovo blocco di terreno elevato che sarà installato nella piazza.

R. Finiture e variazioni

R.1

. Demolizione delle finiture di transizione dei pavimenti, composto da un’alta guida in cubi di granito, compresi tutte le basi di assestamento

e fissaggio del rivestimento finale in pietra.

R.2

. Demolizione delle finiture di transizione dei pavimenti, composte da una alta guida in cubi di granito e pavimento in cubi di granito,

compresa la rimozione di tutti gli elementi che costituiscono la sua base di esecuzione - strati di stabilizzazione, basi e malte si assestamento del

rivestimento finale in pietra.

S. Superfici vegetali e piantagioni

S.1

. Demolizione dei blocchi di terreno esistenti, inclusa la rimozione delle specie piantate e del composto di piantagioni, tenendo conto

l’esecuzione del pavimento in lastre di pietra, in continuità con i rivestimenti esistenti della piazza.

S.2

. Rimozione della vegetazione e del composto di piantagioni, che costituiscono il rivestimento dell’area verde localizzata ad ovest del Piazzale

Marconi, tenendo conto l’esecuzione dei nuovi blocchi di terreno, così come, l’esecuzione dei pavimenti nuovi proposti con l’intervento e le

rispettive basi.

nelle pagine seguenti: ARQ1.03 Pianta dell’intervento . fase 1 . demolizioni

nas páginas seguintes: ARQ1.03 Planta da intervenção . fase 1 . demolições

(3)

A0

4

attra

versamento

ciechi

A

05

attra

versamento

ciech i 1.6% 1.2% 1.95% 247.34 247.91 246.16 246.24 246.14 246.12 247.25 247.20 247.29 247.49 247.33 247.37 247.40 247.58 247.41 247.37 247.14 246.58 245.88 246.01 245.70 245.75 245.85 245.90 247.41 247.41 247.41 247.49 247.44 247.74 247.52 247.35 247.31 247.43 247.30 247.34 247.32 247.36 247.49 247.68 247.44 247.58 247.61 247.70 247.68 247.81 247.85 247.81 247.78 247.68 247.60 247.57 247.50 247.43 247.51 247.58 247.85 247.87 247.78 247.82 247.35 247.46 247.48 247.72247.77 247.81 247.65 247.84 247.82 247.75 247.93247.86 247.78 247.81 247.83 247.83 247.84 247.85 247.88 247.85 247.87 245.98 246.34 246.44 246.55 246.57 246.49 246.72 246.65 246.69 246.86 246.93 246.98 246.73 247.05 247.89 247.85 247.97 247.96 247.87 247.86 247.85 247.88 247.91 247.86 247.84 247.97 247.97 247.99 248.02 248.04 247.62 247.89 247.87 247.88 247.91 247.74 247.72 247.67 247.60 247.55 247.60 247.58 247.48 247.37 247.35 247.30 247.26 247.34 247.41 247.35 247.57 247.41 247.55 247.37 247.47 247.25 247.35 247.23 247.18 247.09 247.03 247.20 247.32 247.32 247.36 247.18 246.84 246.78 247.36 247.31 247.28 247.29 247.32 247.38 247.38 247.39 247.46 247.48 247.50 247.51 247.58 247.69 247.68 247.65 247.65 247.64 247.65 247.71 247.72 247.67 247.65 247.61 247.59 247.72 247.71 247.80 247.84 247.81 247.85 247.82 247.90 247.90 247.87 247.89 247.72 247.68 247.66 247.61 247.65 247.67 247.62 247.63 247.60 247.61 247.62 247.60 247.60 247.62 247.64 247.62 247.65 247.62 247.71 247.68 247.77 247.76 247.79 247.86 247.80 247.74 247.65 247.61 247.60 247.75 247.79 247.78 247.68 247.87 247.89 247.80 247.75 247.53 247.61 247.62 247.61 247.62 247.61 247.61 247.62 247.62 247.83 247.91 247.88 247.83 247.64 247.72 247.71 247.75 247.78 247.85 247.89

L

L

indicaz stradali

L

CA L CA segnalet stradale

L

C

parcheggio ciclomotori

parcheggio ciclomotori

L

segnalet stradale segnalet stradale C S

L

S

L

sara idrsara sara SD SD SD SD SD

L

L

L

L CA

parcheggio ciclomotori

L

viale asfaltato viale asf altato viale asf altato

viale asfaltato viale asf altato

cabine telefoniche

L

A01 attra

versamento

ciechi FONTAN A S

L

p orfido porfido porfido

A02 attra

versamento

ciechi C C C

L

CA CA Pubb licità E1 E4 E4

P3

P1

E1

E1

E1

E1

E2

E2

P2

P2

P4

P4

P4

E5

E4

E5

E5

E4

P1

R1

R1

R2

R2

S2

S2

P1

S2

P1

E5

P1

E1

247.52 247.78 247.97 247.84 247.66 247.74 L C

A

0

6

attra

v

ersamento

ci ech i

(4)

248.02 247.95 247.95 248.07 248.07 247.99 247.93 248.08 247.90 247.86 248.01 247.79 247.82 247.82 247.85 247.82 247.81 247.83 248.02 248.02 248.06 248.07 248.08 248.08 248.03 247.87 247.77 247.76 247.76 247.73 247.71 247.64 247.59 247.59 247.58 247.60 247.59 247.61 247.61 247.62 247.56 247.30 247.37 247.27 247.34 247.26 247.45 247.75 247.61 247.58 247.84 247.86 247.87 247.85 247.98 247.85 247.84 247.86 247.89 247.67 247.54 247.30 247.31 247.28 247.46 247.48 247.51 247.53 247.24 247.48 247.18 247.37 247.64 247.76 247.79 247.78 247.82 247.90 247.86

L

L

SD porfido

attraversamento

ciechi

A

03

attra

versamento

ciech i C

L

CA CA Fontana

Intervenções Fase 1 - Demolições / Interventi fase 1 - Demolizioni

(Inclui todos os materiais e trabalhos necessários, à implementação do Projecto de Execução)/(Include tutti i materiali e i lavori necessari, per la realizzazione del Progetto Esecutivo)

PT. Remoção do mobiliário urbano existente na praça, incluíndo a remoção ou demolição de bases de apoio ou maciços de suporte, assim como, todos os elementos de fixação aos mesmos ou ao pavimento existente. Nomeadamente: E.1. bancos maciços, em pedra.

E Equipamento| Elementi di arredo urbano

E1

IT. Rimozione dell’arredo urbano esistente nella piazza, compresa la rimozione o la demolizione della base di appoggio o la parte massiccia di supporto, così come, tutti gli elementi di fissaggio a quest’ultimi o al pavimento esistente. In particolare: E.1. sedute massicce, in pietra.

PT. Remoção do mobiliário urbano existente na praça, incluíndo a remoção ou demolição de bases de apoio ou maciços de suporte, assim como, todos os elementos de fixação aos mesmos ou ao pavimento existente. Nomeadamente E.2. bancos em estrutura metálica

IT. Rimozione dell’arredo urbano esistente nella piazza, compresa la rimozione o la demolizione della base di appoggio o la parte massiccia di supporto, così come, tutti gli elementi di fissaggio a quest’ultimi o al pavimento esistente. In particolare: E.2. sedute massicce in struttura metallica

PT. Remoção do mobiliário urbano existente na praça, incluíndo a remoção ou demolição de bases de apoio ou maciços de suporte, assim como, todos os elementos de fixação aos mesmos ou ao pavimento existente. Nomeadamente: E.3. dissuasores

IT. Rimozione dell’arredo urbano esistente nella piazza, compresa la rimozione o la demolizione della base di appoggio o la parte massiccia di supporto, così come, tutti gli elementi di fissaggio a quest’ultimi o al pavimento esistente. In particolare: E.3. dissuasori

PT. Remoção do mobiliário urbano existente na praça, incluíndo a remoção ou demolição de bases de apoio ou maciços de suporte, assim como, todos os elementos de fixação aos mesmos ou ao pavimento existente, considerando a posterior recolocação em lugar a definir na obra. Nomeadamente: E.4. papeleiras! IT. Rimozione dell’arredo urbano esistente nella piazza, compresa la rimozione o la demolizione della base di appoggio o la parte massiccia di supporto, così come, tutti gli elementi di fissaggio a quest’ultimi o al pavimento esistente, considerando la successiva ricollocazione in loco da definire nel lavoro. In particolare: E.4.cassonetti

PT. Remoção do mobiliário urbano existente na praça, incluíndo a remoção ou demolição de bases de apoio ou maciços de suporte, assim como, todos os elementos de fixação aos mesmos ou ao pavimento existente, considerando a posterior recolocação em lugar a definir na obra. Nomeadamente: E.5. candeeiros. iluminação pública

IT. Rimozione dell’arredo urbano esistente nella piazza, compresa la rimozione o la demolizione della base di appoggio o la parte massiccia di supporto, così come, tutti gli elementi di fissaggio a quest’ultimi o al pavimento esistente, considerando la successiva ricollocazione in loco da definire nel lavoro. In particolare: E.5.lampioni. illuminazione pubblica

PT. Demolição de pavimento existente no centro da Praça, em calçada de cubo de granito, elaborado na constituição de um desenho do pavimento existente, incluindo a remoção de todos os elementos que constituem a sua base de execução - camadas de estabilização, bases e argamassas de assentamento.

P2

IT. Demolizione del pavimento esistente nel centro della Piazza, rivestito in cubi di granito, elaborato nella composizione di un disegno esistente, compresa la rimozione di tutti gli elementi che costituiscono la sua base di esecuzione – stati di stabilizzazione, basi e malte di assestamento.

PT. Demolição de pavimento existente, com revestimento betuminoso, assim como, a guia de limite e contenção executada em cubo de granito, incluindo a remoção de todos os elementos que constituem a sua base de execução - camadas de estabilização, bases e argamassas de assentamento - tendo em vista a futura implementação de composto de plantação e sementeira de relvado.

IT. Demolizione del pavimento esistente, con rivestimento bituminoso, così come, una guida di limite e contenimento eseguita in cubi di granito, compresa la rimozione di tutti gli elementi che costituiscono la sua base di esecuzione - strati di stabilizzazione, basi e malte di assestamento – tenendo conto la futura realizzazione del composto di piantumazione e semina del prato.

E2

E3

E4

E5

PT. Demolição de pavimento existente, em lajedo de pedra, incluindo a remoção de todos os elementos que constituem a sua base de execução - camadas de estabilização, bases e argamassas de assentamento - tendo em vista a futura implementação de composto de plantação e sementeira de relvado.

P Pavimentos | Pavimenti

IT. Demolizione del pavimento esistente, in lastre di pietra, inclusa la rimozione di tutti gli elementi che costituiscono la sua base di esecuzione-strati di stabilizzazione, basi e malte cementizie- tenendo conto la futura realizzazione del composto di piantumazione e semina del prato.

P1

P3

PT. Demolição pontual pavimento existente, em lajedo de pedra, incluindo a remoção de todos os elementos que constituem a sua base de execução - camadas de estabilização, bases e argamassas de assentamento, incluindo a abertura de cova,! tendo em vista a futura execução de caldeiras para a plantação de árvores a integrar no novo canteiro elevado que será instalado na praça.

IT. Demolizione puntuale del pavimento esistente, in lastre di pietra, inclusa la rimozione di tutti gli elementi che costituiscono la sua base di esecuzione – strati di stabilizzazione, basi e malte di assestamento, inclusa l’apertura della fossa, tenendo conto la futura esecuzione delle vasche per la piantumazione degli alberi da integrare nel nuovo blocco di terreno elevato che sarà installato nella piazza.

P4

PT. Demolição de remate de transição de pavimentos, composto por guia elevada em cubo de granito, incluindo todas as bases de assentamento e fixação do revestimento final em pedra.

R Remates e Transições | Finiture e variazioni

IT. Demolizione delle finiture di transizione dei pavimenti, composto da un’alta guida in cubi di granito, compresi tutte le basi si assestamento e fissaggio del rivestimento finale in pietra.

R1

PT. Demolição de remate de transição de pavimentos, composto por guia elevada em cubo de granito,! e pavimento em calçada de cubo de granito, incluindo a remoção de todos os elementos que constituem a sua base de execução - camadas de estabilização, bases e argamassas de assentamento do revestimento final em pedra. IT. Demolizione delle finiture di transizione dei pavimenti, composte da una alta guida in cubi di granito e pavimento in cubi di granito, compresa la rimozione di tutti gli elementi che costituiscono la sua base di esecuzione - strati di stabilizzazione, basi e malte si assestamento del rivestimento finale in pietra.

R2

PT. Demolição dos canteiros existentes, incluindo a remoção das espécies plantadas e do composto de plantação, tendo em vista a execução de pavimento em lajedo de pedra, na continuidade com os revestimentos existentes na praça.

S Superficies vegetais e plantações

IT. Demolizione dei blocchi di terreno esistenti, inclusa la rimozione delle specie piantiate e del composto di piantagioni, tenendo conto l’esecuzione del pavimento in lastre di pietra, in continuità con i rivestimenti esistenti della piazza.

S1

PT. Remoção do coberto vegetal e do composto de plantação, que constituem o revestimento da área ajardinada localizada a oeste da Praça Marconi, tendo em vista a execução de base de assentamento dos dos novos canteiros elevados que irão ser instalados na Praça, assim como, a execução dos pavimentos novos propostos com a intervenção e as respectivas bases.

IT. Rimozione della vegetazione e del composto di piantagioni, che costituiscono il rivestimento dell’area verde localizzata ad ovest del Piazzale Marconi, tenendo conto l’esecuzione dei nuovi blocchi di terreno, così come, l’esecuzione dei pavimenti nuovi proposti con l’intervento e le rispettive basi.

S2

E2

E2

E2

E2

E1

S1

E3

P4

S1

R2

R1

E3

E3

E3

E3

01114_PE_PD_ARQ1.03

Nº DISEGNO | Nº DESENHO TITOLO | TÍTULO

Pianta dell'Intervento . fase 1 - Demolizioni | Planta de intervenção . fase 1 - Demolições FASE | FASE

SCALA | ESCALA DATA | DATA

1:100

REVISIONE | REVISÃODESCRIZIONE | DESCRIÇÃO DATA | DATA

Piazzale Marconi . BERGAMO

PROGETTO | PROJECTO

COMUNE DI BERGAMO

01114

Nº PROGETTO | Nº PROJECTO

COMMITTENTE | REQUERENTE

CAMPO D`INTERVENTO | ESPECIALIDADE

ILobo

.

inês lobo arquitectos lda

Rua do Instituto Industrial 18 2º 1200 225 Lisboa www.ilobo.pt mail@ilobo.pt +351 213958155/6

Progetto di Esecuzione | Projecto de Execução Architettura | Arquitectura Paesaggio . Accessibilitá | Arranjos Exteriores . Acessibilidades

24.11.2014
