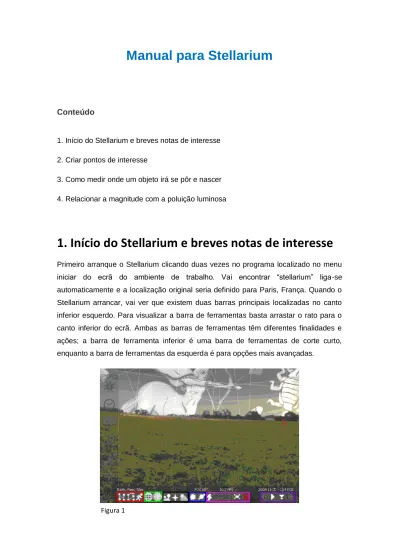

Manual para Stellarium
Conteúdo
1. Início do Stellarium e breves notas de interesse 2. Criar pontos de interesse
3. Como medir onde um objeto irá se pôr e nascer 4. Relacionar a magnitude com a poluição luminosa
1. Início do Stellarium e breves notas de interesse
Primeiro arranque o Stellarium clicando duas vezes no programa localizado no menu iniciar do ecrã do ambiente de trabalho. Vai encontrar “stellarium” liga-se automaticamente e a localização original seria definido para Paris, França. Quando o Stellarium arrancar, vai ver que existem duas barras principais localizadas no canto inferior esquerdo. Para visualizar a barra de ferramentas basta arrastar o rato para o canto inferior do ecrã. Ambas as barras de ferramentas têm diferentes finalidades e ações; a barra de ferramenta inferior é uma barra de ferramentas de corte curto, enquanto a barra de ferramentas da esquerda é para opções mais avançadas.
A barra inferior tem 6 diferentes tipos de atalhos (figura 1 e por ordem):
Primeiro tipo (vermelho) – São para ver as linhas, etiquetas e arte das constelações;
Segundo tipo (verde) – São para ver as linhas equatoriais e a grelha azimutal; Terceiro tipo (preto) – São para ver a terra e os pontos cardeais;
Quarto tipo (azul) – São para ver os nomes das nebulosas e planetas;
Quinto tipo (rosa) – São para ativar os ângulos azimutal e equatorial, centrar a
visão sobre o objeto escolhido, ativar o modo noturno, modo de tela cheia e sair do programa;
Sexto tipo (violeta) – São para avançar e retroceder o tempo, e mudar para o
tempo atual.
A barra de ferramentas da esquerda são as opções mais avançadas, de cima para baixo as opções são; janela de localização, data / hora a janela do céu, e janela de opções de visualização, a janela de busca, janela de configuração e de ajuda. A janela de localização permite-lhe procurar locais em todo o mundo, a janela de data / hora permite que você altere as posições atuais de tempo, permitindo que você visualize o que as posições dos planetas estão numa determinada hora e data, o céu e a janela de opções de visualização permite que você altere as configurações de fundo podem ser vistas, inclusive, céu, marcações, paisagem. Os últimos 3 ícones permitem pesquisar (por exemplo, objetos de Vénus), configurar (configurações do Stellarium) e finalmente uma janela de ajuda.
2. Criar pontos de interesse
Na barra de ferramentas do lado direito, clique em "janela de localização", aqui pode procurar o local que deseja visualizar.
Aqui podemos ver no lado superior direito, que podemos digitar no local que deseja visualizar. Uma vez digitado o local na lista à direita irá procurar locais que tenham o mesmo nome que você digitou dentro Depois de encontrar o local que desejava, clique sobre ele e irá mudar automaticamente as configurações do sol e da lua para o local selecionado.
Se quiser adicionar a sua própria posição na lista, basta olhar para a figura 2, digite o nome / cidade para o local que deseja adicionar, em seguida, mudar o país, planeta, a latitude, longitude e altitude, e depois, clique em "Adicionar à lista ". Isto irá adicionar os detalhes que acabou de escrever para a lista no canto superior direito e agora poderá pesquisá-lo no topo.
Figura 3
3. Como medir onde um objeto irá se pôr e nascer
Depois de ter escolhido um local, pode-se medir onde um objeto irá se pôr e nascer, por exemplo a Lua na França, em Paris, no dia 05/11/2009. Primeiro ativa-se a grelha azimutal, localizada na barra inferior no segundo segmento. Isto permite-lhe medir onde a Lua se irá pôr através duma grelha azimutal. Para tornar as coisas mais claras a olho nu pode-se mudar o ambiente de visualização para "oceano" (que torna a superfície uniforme, sem prédios, árvores ou outros objetos) e desmarcar "mostrar atmosfera", nas opções de céu e visualização e no separador da paisagem.
Depois de começar nas imediações selecionadas, vá para a "janela de busca" localizada na barra de ferramentas à esquerda e digite o objeto que você deseja visualizar, neste caso, a Lua. O Stellarium foca automaticamente a Lua, mas quando você alterar a hora e a data da Lua manualmente o foco na Lua será perdido. Assim, na barra inferior; (quinto segmento) são as opções de "centro de objeto selecionado". Clique para que não perder de vista a Lua.
Mude o tempo, avançando ou retrocedendo na barra inferior do sexto segmento. Pode então continuar a aumentar o zoom, para ver a grelha azimutal em pequena escala com a tecla "page up", no teclado, de modo a ver uma imagem semelhante à figura 3.
Pode-se visualizar manualmente onde a Lua está, na escala ou no canto superior esquerdo, onde se encontram dados sobre a Lua na sua posição atual, como Az / Alt: 306/309°.
Figura 6
A Lua põe-se quando o centro do objeto é de 0 graus de altitude (figura 4). A Figura 5 mostra o pôr da Lua real, quando a Lua se torna invisível. A Figura 6 mostra quando a Lua se põe num local onde há uma elevação do terreno.
4. Relacionar a magnitude com a poluição luminosa
A Figura 7 representa a Ursa Maior na sua totalidade. Utilizando as potencialidades do Stellarium, podemos reduzir ou aumentar a intensidade da poluição luminosa, observando-se os resultados da Tabela 1. Tabela 1 Nº Nome Magnitude PL1 PL3 PL6 PL9 1 Alkaid (η UMa) 1,85 X x x x 2 Mizar (ζ UMa) 2,2 X x x x 3 Alioth (ξ UMa) 1,75 X x x x 4 Megrez (δ UMa) 3,3 X x x o 5 Phad (γ UMa) 2,4 X x x o 6 Dubhe (α UMa) 2 X x x x 7 Merack (β UMa) 2,3 X x x o 8 χ UMa 3,65 X x o o 9 ψ UMa 3 X x o o
10 Tania Australis (μ UMa) 3,05 X x o o
11 Tania Buralis (λ UMa) 3,45 X x o o
12 ϕ UMa 5,25 X o o o 13 ν UMa 3,75 X x o o 14 Muscida (ο UMa) 3,35 X x o o 15 h UMa 3,65 X x o o 16 θ UMa 3,15 x x o o 17 k UMa 4,15 x o o o 18 Talitha (ι UMa) 3,1 x x o o Legenda:
PL1. PL3, PL6, PL9 - Poluição luminosa e respetiva intensidade X - Observa-se a estrela
O - Não se observa a estrela UMa – Abreviatura de Ursa Maior
Pode-se experimentar fazer para outra estrela/constelação. Basta procurar a estrela/constelação e reduzir a intensidade luminosa que se encontra no menu “Ver > Céu” (F4) e alterar a poluição luminosa em “atmosfera” (figura 8).
Quanto maior é a intensidade da poluição luminosa, o número de estrelas visíveis diminui, ficando visíveis apenas as que são mais brilhantes e que têm um valor de magnitude menor.
Alfabeto grego
Tradução e adaptação de “Manual for Stellarium”
http://medenschool.pbworks.com/f/Manual+for+Stellarium%5B1%5D.doc Hugo Paz
Joana Pimpão 10º CTB
