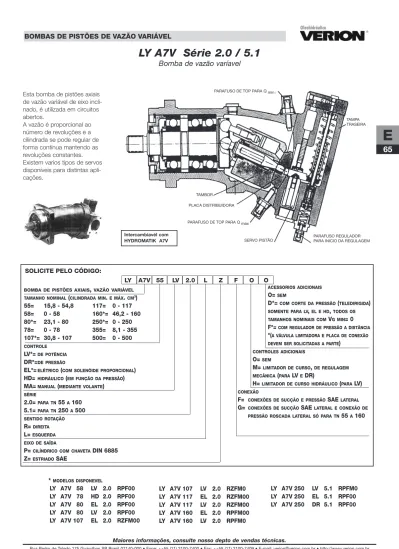

Bomba de vazão varíavel
Maiores informações, consulte nosso depto de vendas técnicas.
65
E
ACESSORIOS ADICIONAIS
O= SEM
D*= COM CORTE DA PRESSÃO(TELEDIRIGIDA)
SOMENTE PARA LV, EL E HD, TODOS OS
TAMANHOS NOMINAIS COMVG MIN= 0
F*= COM REGULADOR DE PRESSÃO A DISTÂNCIA
*(A VÁLVULA LIMITADORA E PLACA DE CONEXÃO
DEVEM SER SOLICITADAS A PARTE)
CONTROLES ADICIONAIS
O= SEM
M= LIMITADOR DE CURSO, DE REGULAGEM
MECÂNICA(PARALV EDR)
H= LIMITADOR DE CURSO HIDRÁULICO(PARALV)
CONEXÃO
F= CONEXÕES DE SUCÇÃO E PRESSÃOSAE LATERAL
G=CONEXÕES DE SUCÇÃOSAE LATERAL E CONEXÃO DE
PRESSÃO ROSCADA LATERAL SÓ PARA TN55 A160
Esta bomba de pistões axiais de vazão variável de eixo incli-nado, é utilizada em circuitos abertos.
a vazão é proporcional ao número de revoluções e a cilindrada se pode regular de forma contínua mantendo as revoluções constantes. Existem varios tipos de servos disponíveis para distintas apli-cações.
SOLICITE PELO CÓDIGO:
LY A7V 55 LV 2.0 L Z F O O
BOMBA DE PISTÕES AXIAIS, VAZÃO VARIÁVEL
TAMANHO NOMINAL(CILINDRADA MIN. E MÁX. CM3)
55= 15,8 - 54,8 117= 0 - 117 58= 0 - 58 160*= 46,2 - 160 80*= 23,1 - 80 250*= 0 - 250 78= 0 - 78 355= 8,1 - 355 107*= 30,8 - 107 500= 0 - 500 CONTROLE LV*=DE POTÊNCIA DR*=DE PRESSÃO
EL*=ELÉTRICO(COM SOLENÓIDE PROPORCIONAL)
HD=HIDRÁULICO(EM FUNÇÃO DA PRESSÃO)
MA=MANUAL(MEDIANTE VOLANTE)
SÉRIE 2.0= PARA TN55 A160 5.1= PARA TN250 A500 SENTIDO ROTAÇÃO R= DIREITA L= ESQUERDA EIXO DE SAÎDA
P= CILÍNDRICO COM CHAVETADIN 6885
Z= ESTRIADOSAE
Intercambiavél com HYDROMATIK A7V
PARAFUSO DE TOP PARA Q min
TAMPA TRASEIRA
PARAFUSO REGULADOR PARA INICIO DA REGULAGEM PARAFUSO DE TOP PARA Q max
TAMBOR SERVO PISTÃO LY A7V 107 LV 2.0 RZFM0 LY A7V 117 EL 2.0 RZFM00 LY A7V 117 LV 2.0 RZFM00 LY A7V 160 EL 2.0 RPFM00 LY A7V 160 LV 2.0 RPFM0 LY A7V 250 LV 5.1 RPFM0 LY A7V 250 EL 5.1 RPF00 LY A7V 250 DR 5.1 RPF00 * MODELOS DISPONEVEL LY A7V 58 LV 2.0 RPF00 LY A7V 78 HD 2.0 RPF00 LY A7V 80 EL 2.0 RPF00 LY A7V 80 LV 2.0 RPF00 LY A7V 107 EL 2.0 RZFM00
66
E
POSIÇÃO DE MONTAGEM:
Opcional. a carcaça tem que estar cheia de óleo. ao instalá-la na tampa do reservatório, retirar o bujão da conexão r mais alta e rosquear 01 tubo com curva de 90º (isto contribui para diminuir o nível de ruído). atenção: Posição de montagem vertical, eixo para cima: neste caso convém pedir a bomba dotada com “conexões U1e U2“ indicado em
texto legível. O nível inferior do óleo não deve ser abaixo da linha a, ver figura 1.
Para poder efetuar a montagem dentro do reservatório, retirar os bujões das conexões U1, U2e r.
Se a instalação for separada do reservatório, convém purgar (retirar pos-síveis bolhas de ar) nas conexões U1e U2, antes de colocá-la em serviço.
No caso de instalação encima da tampa do reservatório: montar o pórtico de sucção (S) para o lado de cima (ver des-crição “Montagem em cima do reser-vatório”).
No caso do servo de controle manual Ma: montar o eixo do volante horizontalmente (em caso da indicação de controle incor-porado ao volante).
Montagem da bomba em cima do reservatório:
a montagem da bomba de vazão variável a7V em cima do reservatório constitui um caso especial de instalação de bombas e só poderá ser realizado dentro de determinadas condições prévias.
a colocação em marcha das bombas através de todos os equipamen-tos de controle só pode ser a partir de Vg máx. (bomba totalmente
pilo-tada). Em bombas com cilindrada mínima Vg min = 0, deverá ajustar o
parafuso de top para Qmin uma vazão restante= 5% Vg máx , para evitar
uma cavitação na tubulação de sucção no caso de serviço de curso zero.
atenção: serviço permanente com curso zero. O eixo deverá possuir retentor de lábio duplo para evitar entrada de ar.
Necessário informar no pedido em texto legível: “bomba prevista para montagem encima do tanque”, para que se tomem as medidas
ade-quadas na fábrica.
Durante a instalação, prestar atenção para que a conexão de sucção esteja posicionada para cima, o tubo de aspiração seja o mais curto possível e o extremo deste esteja uma distância mínima de 200 mm abaixo do nível míni-mo do óleo.
Escolha o diâmetro interno do tubo de sucção de tal maneira que a velocidade de vazão do óleo esteja entre 0,8 a 1 m/s.
TAMANHO NUMERO DE COMPRIMENTO ø INT. CALCUL. (en mm) DO TUBO
NOMINAL ROTAÇÕES MÁX. DO TUBO SUCÇ. COM UMA VELOCIDADE DE
MÁX. DE SUCÇÃO FLUXO DE v= 0,9 m/s, Vg máx e um Nº ROT.
nmáxmin-1 Lmáx.(mm) nmáx(min-1) nE= 1450 min-1
20 3610 600 41,8 26,5 28 2660 600 42 31 40 3040 750 53,6 37 55 2240 750 53,8 43,3 58 2700 750 61,3 45 80 2015 750 61,6 52,3 78 2410 750 66,6 51,6 107 1800 750 67,5 60,5 117 2125 850 76,6 63,3 160 1565 850 77 74 TAMANHO NOMINAL 55 58 80 78 107 117 160 250 355 500 CILINDRADA Vg máx cm3 54,8 58,8 80 107 117 160 250 355 500 Vg min cm3 15,8 0 23,1 0 30,8 0 46,2 0 0 0
PRESSÃO contínua bar 350
pico bar 400
RPM para 0,9 bar (1) nmáx 0,9 min-1 2360 2850 2120 2540 1900 2240 1650 1400 1250 1120
para 1,0 bar (1) nmáx 1,0 min-1 2500 3000 2240 2700 2000 2360 1750 1500 1320 1200
para 1,5 bar (1) nmáx 1,5 min-1 3000 3350 2750 3000 2450 2650 2100 1850 1650 1500
VAZÃO MÁXIMO (2) para nmáx 0,9 Q máx 0,9 L/min 125 161 164 192 197 254 256 340 430 543
para nmáx 1,0 Q máx 1,0 L/min 133 170 174 204 208 267 271 364 455 582
para nmáx 1,5 Q máx 1,5 L/min 160 190 213 227 254 300 326 449 568 728
RENDIMENTO MÁXIMO (2) para Q máx 0,9 Pmáx 0,9 kW 75 97 99 116 119 153 154 204 259 327
(Δ p= 350 bar) para Q máx 1,0 Pmáx 1,0 kW 80 102 105 123 125 161 163 219 274 350
para Q máx 1,5 Pmáx 1,5 kW 96 114 128 136 153 181 196 270 342 438
VAZÃO Q (2) para nE= 1450 min-1 L/min 77,1 82,3 112,5 109,7 150,5 164,6 225 351,6 449 703
POTÊNCIA P (Δ p= 250 bar) para nE= 1450 min-1 kW 46 50 68 66 91 99 135 211 300 423
para Vg máx Nm/100 bar 87 93,2 127,5 124 169,7 186 254 397,5 564,5 795
(Δ p= 100 bar) para Vg min Nm/100 bar 25,1 - 36,8 - 49 - 73,5 - -
-para Vg máx Nm 305 326 446 434 594 651 889 1391 1976 2783
(Δ p= 350 bar) para Vg min Nm 88 - 129 - 171 - 257 - -
-MOMENTO DE INERCIA J kgm2 0,0052 0,0109 0,0109 0,0167 0,0167 0,0322 0,0322 0,088 0,160 0,270
SOBRE O EIXO DE ACIONAMENTO
VISCOSIDADE RECOMENDADA A 40ºC Cst 20-68
PESO kg 28 44 44 53 53 76 76 105 165 245
TEMPERATURA DO ÓLEO ºC -25ºC + 80ºC
FILTRAGEM MÍNIMA REQUERIDA 25μ
RECOMENDADA 10μ
2) Incluida uma perda volumétrica do 3 %.
MONTAGEM HERMÉTICA
Maiores informações, consulte nosso depto de vendas técnicas.
67
E
Regulador de potência LV:
O regulador de potência regula a vazão em função da pressão mantendo-se constante a potência hidráulica ajustada.
P= potência (kW) P= p · Q= constante, sendo p= pressão (bar)
600 Q= vazão (L/min)
(condição indispensável: o número de rotações de acionamento deve ser constante)
Um pistão de comando prévio, acionado pela pressão de regime, exerce pressão sobre um grupo de molas. Se a força hidráulica sobrepassa a força da mola, o óleo de comando se dirige ao pistão regulador e ajusta a bomba reduzindo a vazão.
Inicio da regulagem: mín. 50 bar.
a regulagem da soma de potências, por ex. de 2 bombas, é pos-sível através de um grupo de estranguladores por meio de um conduto interligados na conexão G.
Dispositivo especial: limitador de curso:
a instalação de um limitador de curso mecânico ou hidráulico per-mite a limitação contínua da cilindrada máxima. Faixa de ajuste vai de Vg máx.até Vgmin.
Para a limitação do curso hidráulico se requer uma pressão de comando (conexão X1) de pelo menos uns 10% do regime.
Pressão máxima admissível na conexão X1= 200 bar (para todos
os tamanhos nominais).
Se deseja limitar a vazão sendo a pressão de regime < 50 bar, precisa-se uma pressão auxiliar pelo menos de 50 bar na conexão X2(na conexão X1rege uma pressão de 10% = 5 bar).
TAMANHO NOMINAL 20 40 58 78 117
Nº DE VOLTAS DA ROSCA US máx 23 21 28 31 26
TORQUE REQUERIDO (APROX) Nm 0,80 1,40 5,00 5,00 6,30
Dispositivo especial: limitador de pressão: Para todos os tamanhos nominais com Vgmin.= 0.
O limitador de pressão é uma regulagem da pressão anteposta a regulagem de potência e se realiza por meio de uma válvula de seqüencia. Uma vez alcançada a pressão máxima préselecionada (faixa de ajuste até 315 bar) se abre a válvula e a vazão se reduz automaticamente (até Q= 0).
a válvula de seqüencia é instalada separada da bomba e pode estar colocada em qualquer lugar (comando a distancia). Procurar que a distancia da válvula de seqüencia e a bomba não ultrapasse a 5 metros.
a válvula de seqüencia e placa base deve ser solicitada sepa-radamente:
Frente ao regulador de pressão Dr, o regulador de potência com limitação da pressão requer aproximadamente o triplo de tempo do ajuste.
Tem que ter em mente que os tubos da conexão T da válvula de seqüencia e da saída do óleo de comando da bomba devem ser ligados diretamente ao reservatório (resfriador) separadamente.
regulador de potên-cia LV com limitador de curso hidráulico.
Regulagem de pressão DR:
a regulagem de pressão mantém, dentro de sua faixa de ajuste, a pressão em um sistema hidráulico constante, mesmo com a vari-ação da vazão. a bomba entrega somente a vazão requerida pelo consumidor. No caso de exceder a pressão de serviço da regula-da, este reduz a cilindrada da bomba automaticamente a um valor que permita anular este excesso.
O valor de pressão prescrito se regula diretamente na bomba (execução standard com válvula incorporada), ou na válvula de seqüencia separada (execução especial com válvula a distancia). Faixa de regulagem de 50 a 350 bar.
Faixa de regulagem no caso de comando a distancia: 50 a 315 bar. regulador de potência LV com limitador de pressão (comandada a distancia) e limitador de curso hidráulico
68
E
Tempos de resposta:
Os valores indicados da tabela se triplicam para a versão com comando a distancia.
Funcionamento paralelo:
No caso de se trabalhar com várias bombas a7V com regulador de pressão, a curva característica do regulador de pressão se apresenta em forma mais aguda (10 ~ 15 bar).
Neste caso se requer uma indicação (“funcionamento paralelo”) em texto legível que deve vigorar no código de tipos.
No caso de funcionamento paralelo, prever para cada bomba uma válvula de seqüencia.
Dispositivo especial: Limitação de curso:
Um limitador de curso mecânico permite a limitação da cilindrada de Vg máxaté Vg min. Detalhes ver o regulador LV.
Funcionamento permanente no curso zero:
Os valores indicados são para o número de rotações do motor elétrico nE= 1450 min-1.
Comando a distância:
Deve se solicitado em separado a válvula de seqüencia a placa base:
Tempos de resposta: a distância máxima da tubulação entre a válvula e a bomba, não deve ultrapassar a 5 metros.
atenção: a conexão T da válvula de seqüencia deve ser ligada direta e separado para o reservatório.
a válvula limitadora de pressão de segurança adicional deve exceder a regulagem da bomba em pelo menos a 20 bar.
Temperatura do óleo de lavagem ≤ temperatura do reservatório. atenção: No caso de instalar a bomba a7V encima do reservatório e funcionamento de curso zero de longa duração -pressão pmáxaté
315 bar- deverá prever no lugar da vazão de lavagem uma vazão restante ≥ a vazão de lavagem, pré-selecionado em função do-tamanho nominal. a conexão r permanece fechada.
Potência curso zero:
Vazões de lavagem regulador de pressão Dr (válvula incorporada) regulador de pressão Dr (teledirigida) TAMANHO NOMINAL 20 40 58 78 117 Vg min- Vg máx. ta (s) 0,16 0,2 0,25 0,25 0,3
(DESCARGA DA PRESSÃO 350-50 bar)
Vg máx- Vg min. ta (s) 0,03 0,04 0,05 0,05 0,06
(GERAÇÃO DA PRESSÃO 50-350 bar)
TAMANHO NOMINAL 20 40 58 78 117
QspL/min 2 4 6 8 12
FUNCIONAMENTO DO CURSO ZERO SEM LAVAGEM DE CARCAÇA
COM LAVAGEM DE CARCAÇA
TEMPO CURTO (~50%ED) TEMPO LONGO
PRESSÃO TEMP. MÁX. PRESSÃO TEMP. MÁX. PRESSÃO TEMP. MÁX.
MÁX. ADMISSÍVEL MÁX. ADMISSÍVEL MÁX. ADMISSÍVEL
ADMISSÍVEL RESERV. ADMISSÍVEL RESERV. ADMISSÍVEL RESERV.
pmáx(bar) tmáx(ºC) pmáx(bar) tmáx(ºC) pmáx(bar) tmáx(ºC)
315 50 200 50 315 50 F A IX A D E R E G U L A G E M VAZÃO Q (l/min) CONEXÃO PARA LINHA DE LAVAGEM TAMANHO NOMINAL VALORES DE ORIENTAÇÃO SENDO O NÚMERO DE ROTAÇÕES N= 1450 rpm E A TEMPERATURA DO ÓLEO t= 50ºC POTÊNCIA CURSO ZERO (kW) P R E S S Ã O p ( b a r) P R E S S Ã O P ( b a r)
Maiores informações, consulte nosso depto de vendas técnicas.
69
E
Regulagem elétrica EL:
a regulagem elétrica permite o ajuste contínuo, programável da cilindrada da bomba. a resposta se realiza proporcionalmente a força magnética respectivamente a intensidade de corrente. a força de comando exercida sobre o pistão de regulagem é gera-da por um eletroimã.
O comando do eletroimã requer uma corrente contínua de 24V (12V) e uma intensidade de corrente entre 300 e 630 ma (600 e 1260 ma). Deve-se passar esta informação no pedido em texto legível.
Inicio de regulagem: aprox. 300 ma (600 ma). Término da regulagem: aprox. 630 ma (1260 ma). Classe de proteção: IP 54.
resposta de Vg minaté Vg máx.. Em caso de tratar-se do sentido
inver-so (Vg máx. hasta Vg min), conforme pedido.
Se a resposta da bomba tiver que partir da posição zero (Vg=0) ou
quando a pressão de regime seja <40 bar, necessita-se de uma pressão auxiliar de 40 bar na conexão G. Só neste caso de acionamento necessita de um comando hidráulico a parte da conexão elétrica.
Conexões (bomba):
a, b Conexões de pressão S Conexão de sucção
a1, X3 Conexões para comando a distância
T Conexão de dreno r Conexão de desaeração
Tempos de resposta:
*Os valores são para uma pressão de serviço pb= 200 bar.
Os tempos de regulagem podem ser influenciados mediante o emprego de um amplificador .
Histéresis:
O solenóide e o comando hidráulico dão lugar a uma histéresis de ± 2,5 até ± 4 % (refere-se ao campo total de acionamento Vg minaté
Vg máx.). O poder de reprodução de uma determinada cilindrada da
bomba é de 2 a 4 % sobre a mesma direção de basculamento. atenção:
a bomba com regulador EL pode ser montada no reservatório só se usar óleo mineral e uma temperatura máxima deste e do reser-vatório de 80ºC. (Quando está previsto montar a bomba dentro do reservatório, deve estar bem legível no pedido).
Dispositivo especial: Limitação da pressão: Para todos os tamanhos nominais com Vg min= 0.
Descrição ver regulador HD.
Válvula de seqüencia e placa base devem ser solicitadas sepa-radamente:
Tem que ser levado em conta que a conexão a da válvula de seqüencia deve ir para reservatório (trocador) em separado das demais tubulações.
Funcionamento permanente em curso zero Ver regulador da pressão DR
Conexões (bomba):
a, b Conexões de pressão S Conexão de sucção
a1, X3 Conexões para comando a distância
G Pressão de regulagem independente r Conexão de desaeração regulagem elétrica EL com limitação da pressão. INICIO Da rEGULaGEM TAMANHO NOMINAL 20 40 58 78 117 Vg min- Vg máx. tmin *(s) 0,16 0,2 0,25 0,25 0,3 Vg máx- Vg min. tmin *(s) 0,12 0,16 0,2 0,2 0,25
70
E
A7V série 2.0 20 a 160
Controle LV Z: EIXO ESTRIADO DIN 5480
P: EIXO CILINDRICO
TN A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26
20 9 251 224 199 107 75 16 25 8 43 28 80 160 M12 x 20 100 M8 21,5 85 52 20 38 69,9 94 35,7 78 132 95 28 16 260 232 195 107 75 16 25 8 43 28 80 149 M12 x 20 100 M8 21,5 95 50 34 38 69,9 94 35,7 59 145 80 40 9 317 287 255 123 108 20 32 10 35 28 123 244 M12 x 20 125 M12 25 95 63 23 50 77,8 102 42,9 87 166 109 55 16 327 296 251 123 108 20 32 10 35 28 123 - M12 x 20 125 M12 25 - 63 41 50 77,8 102 42,9 64 182 91 58 9 374 337 304 152 137 23 32 10 40 33 152 295 M12 x 18 140 M12 30 106 77 26,5 63 88,9 115 50,8 93 168 113 80 16 385 351 300 152 137 23 32 10 40 33 152 - M12 x 18 140 M12 30 - 77 48 63 88,9 115 50,8 68 194 -78 9 381 347 310 145 130 25 40 10 45 37,5 145 298 M12 x 17 160 M12 35 113 80 29 63 88,9 115 50,8 101 180 120 107 16 393 358 305 145 130 25 40 10 45 37,5 145 - M12 x 17 160 M12 35 - 80 50 63 88,9 115 50,8 73 200 98 117 9 443 402 364 214 156 28 40 12 50 43 174,5 350 M16 x 24 180 M16 40 130 93 33 75 106,4 135 61,9 114 195 137 160 16 454 414 359 213 156 28 40 12 50 43 174,5 - M16 x 24 180 M16 40 - 88 58 75 106,4 135 61,9 83 212 112
Maiores informações, consulte nosso depto de vendas técnicas.
71
E
αº A1 A2 A3 A4 A5 A6 A7 20 9 251 134 95 106 38 - -40 9 315 166 107 127 40 14 53 58 9 372 160 107 138 62 15 69 78 9 380 180 114 147 60 14 70 117 9 441 199 132 165 65 14 83 Controle DRTN A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 A41 A42 A43 A44 A45 A46 A47 A48 A49 A50 A51 A52
20 11 23,5 125 58 58 118 50,8 19 23,8 46 M10 x 17 193 - 19 - M8 27,9 25 19 50 38 M27 x 2 257 226 230 M3 28 11 23,5 125 58 58 118 50,8 19 23,8 46 M10 x 17 189 - 33 - M8 27,9 25 19 50 38 M27 x 2 269 234 242 M3 40 13,5 29 160 71 81 150 50,8 19 23,8 53 M10 x 17 253 261 23 98 M12 33 30 28 60 40 M33 x 2 323 290 279 M4 55 13,5 29 160 71 81 150 50,8 19 23,8 53 M10 x 17 249 - 40 - M12 33 30 28 60 40 M33 x 2 337 299 292 M4 58 13,5 33 180 86 92 165 57,2 25 27,8 64 M12 x 18 301 313 26 109 M12 38 35 28 70 62 M42 x 2 378 344 330 M5 80 13,5 33 180 86 92 165 57,2 25 27,8 64 M12 x 17 300 - 48 - M12 38 35 28 70 62 M42 x 2 391 354 343 M5 78 17,5 34 200 89 93 190 57,2 25 27,8 64 M12 x 17 306 318 28 119 M12 43 40 28 80 55 M42 x 2 385 352 338 M5 107 17,5 34 200 89 93 190 57,2 25 27,8 64 M12 x 17 301 - 49 - M12 43 40 28 80 55 M42 x 2 400 363 351 M5 117 17,5 36 224 104 113 210 66,7 32 31,8 70 M14 x 19 359 369 32 136 M16 48,5 45 36 90 65 M48 x 2 445 408 384 M5 160 17,5 36 224 104 113 210 66,7 32 31,8 70 M14 x 19 354 - 57 - M16 48,5 45 36 90 65 M48 x 2 461 420 399 M5
TN A53 A54 A55 A56 A57 A58 A59 A60 A61 A62 A63 A64 A65 A66 A67 GB1096-79 A68 GB1096-79 Z DIN5480 Z GB3478.1-83
20 108 8 8,8 42 161 14 176 77 104 129 35 30 228 92 2 x 10 8 x 40 W25 x 1,25 x 18 x 9g EXT18Z x 1,25m x 30r x 5f 28 108 8 8,8 42 161 14 186 58 84 114 35 30 238 73 2 x 10 8 x 40 W25 x 1,25 x 18 x 9g EXT18Z x 1,25m x 30r x 5f 40 134 10 11,2 - 184 16 204 85 117 147 30 30 276 104 3 x 10 8 x 50 W30 x 2 x 14 x 9g EXT14Z x 2m x 30r x 5f 55 134 10 11,2 - 184 16 215 62 98 128 30 30 288 83 3 x 10 8 x 50 W30 x 2 x 14 x 9g EXT14Z x 2m x 30r x 5f 58 155,5 16 18 52 228 24 251 91 116 142 33 33 328 104 5 x 16 10 x 56 W35 x 2 x 16 x 9g EXT16Z x 2m x 30r x 5f 80 155,5 16 18 52 228 24 265 65 91 120 33 33 339 80 5 x 16 10 x 56 W35 x 2 x 16 x 9g EXT16Z x 2m x 30r x 5f 78 169 16 18 52 236 24 261 99 124 150 33 33 336 112 5 x 16 12 x 63 W40 x 2 x 18 x 9g EXT18Z x 2m x 30r x 5f 107 169 16 18 52 236 24 276 71 97 126 33 33 348 86 5 x 16 12 x 63 W40 x 2 x 18 x 9g EXT18Z x 2m x 30r x 5f 117 192 16 18 65 266 24 294 111 137 164 34 34 382 125 5 x 16 14 x 70 W45 x 2 x 21 x 9g EXT21Z x 2m x 30r x 5f 160 192 16 18 65 266 24 310 79 108 137 34 34 396 96 5 x 16 14 x 70 W45 x 2 x 21 x 9g EXT21Z x 2m x 30r x 5f PESO TN X1, X2 A1, X3 T T1 R G A, B S kg 20 M14 x 1,5 M12 x 1,5 M12 x 1,5 M12 x 1,5 M16 x 1,5 M14 x 1,5 SaE 3/4” M27 x 2 SaE 1 1/2” 19 28 M14 x 1,5 M12 x 1,5 M12 x 1,5 M12 x 1,5 M16 x 1,5 M14 x 1,5 SaE 3/4” M27 x 2 SaE 1 1/2” 19 40 M14 x 1,5 M18 x 1,5 M12 x 1,5 M18 x 1,5 M18 x 1,5 M14 x 1,5 SaE 3/4” M33 x 2 SaE 2” 28 55 M14 x 1,5 M18 x 1,5 M12 x 1,5 M18 x 1,5 M18 x 1,5 M14 x 1,5 SaE 3/4” M33 x 2 SaE 2” 28 58 M14 x 1,5 M18 x 1,5 M12 x 1,5 M18 x 1,5 M18 x 1,5 M14 x 1,5 SaE 1” M42 x 2 SaE 2 1/2” 44 80 M14 x 1,5 M18 x 1,5 M12 x 1,5 M18 x 1,5 M18 x 1,5 M14 x 1,5 SaE 1” M42 x 2 SaE 2 1/2” 44 78 M14 x 1,5 M18 x 1,5 M12 x 1,5 M18 x 1,5 M18 x 1,5 M14 x 1,5 SaE 1” M42 x 2 SaE 2 1/2” 53 107 M14 x 1,5 M18 x 1,5 M12 x 1,5 M18 x 1,5 M18 x 1,5 M14 x 1,5 SaE 1” M42 x 2 SaE 2 1/2” 53 117 M14 x 1,5 M20 x 1,5 M12 x 1,5 M18 x 1,5 M22 x 1,5 M14 x 1,5 SaE 1 1/4” M48 x 2 SaE 3” 76 160 M14 x 1,5 M20 x 1,5 M12 x 1,5 M18 x 1,5 M22 x 1,5 M14 x 1,5 SaE 1 1/4” M48 x 2 SaE 3” 76
72
E
A7V série 5.1 355 a 500 Controle LV Z: EIXO ESTRIADO DIN 5480 P: EIXO CILINDRICO CONTROLE LV CONTROLE DRMaiores informações, consulte nosso depto de vendas técnicas.
73
E
TN A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27
250 491 450 364 134 120 13 36 6 12 25 1,2 58 371 77,8 M16 x 21 224 M16 45 223 54 100 130,2 180 296 145 179 198 355 552 511 412 160 142 13 42 8 15 28 1,6 82 427 77,8 M16 x 21 280 M20 55 240 59 100 130,2 162 328 157 194 206 500 615 563 465 194 175 15 42 8 15 30 1,6 82 464 92,1 M16 x 24 315 M20 63 252 68 125 152,4 185 343 194 230
-TN A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 A41 A42 A43 A44 A45 A46 A47 A48 A49 A50 A51 A52 A53 A54
250 252 44,5 70 - - - M14 x 19 354 32 66,7 95 31,8 51 82 53,5 50k6 498 411 223 90 16 18 366 355 335 48,5 35 18 M16 360 320 130 140 166 M16 x 21 407 40 79,4 80 36,5 58 105 64 60m6 562 470 252 90 16 18 397 500 375 53 35 22 M20 400 360 144 150 186 M16 x 24 446 40 49,4 80 36,5 64 105 74,5 70m6 617 513 271 100 18 20,5 418
TN A55 A56 A57 A58 A59 A60 A61 A62 A63 A64 GB1096-79 A65 GB1096-79 DIN5480
A, B S G X1, X2 250 24 175 407 210 44,5 450 433 169 M5 x 12,5 5 x 16 14 x 80 W50 x 2 x 24 x 9g SaE 1 1/4” SaE 4’ M14 x 1,5 M14 x 1,5 355 24 187 444 225 48,5 511 492 182 M5 x 12,5 5 x 16 18 x 100 W60 x 2 x 28 x 9g SaE 1 1/2” SaE 4’ M16 x 1,5 M16 x 1,5 500 22 215 471 240 53 / 535 210 M6 x 16 5 x 16 20 x 100 W20 x 3 x 22 x 9g SaE 1 1/2” SaE 5’ M16 x 1,5 M16 x 1,5 PESO TN A1, X3 T T1 R U kg 250 M16 x 1,5 M16 x 1,5 M22 x 1,5 M22 x 2 M14 x 1,5 105 355 M22 x 1,5 M16 x 1,5 M22 x 1,5 M33 x 2 M14 x 1,5 165 500 M22 x 1,5 M16 x 1,5 M22 x 1,5 M33 x 2 M18 x 1,5 245 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 250 489 296 173 198 314 211 272 165 84 28 355 552 328 194 206 366 228 306 175 85 32 500 610 343 221 - 417 214 - 180 84 38 A7V 250 5.1 Controle DR
