Acessório para VMAU
Aplicações Típicas
Benefícios
• O projeto modular oferece a flexibilidade de se adequar a várias aplicações de pulverização específicas
• Maximiza a distribuição uniforme de pulverização • Minimiza a pulverização em excesso
• Economia de energia em configurações ajustáveis do ar de ventilação
• Reduz falhas de vedação, incrustação e tamponamento • Reduz os custos de manutenção
• O fácil acesso reduz drasticamente as paradas para limpeza e manutenção
• Aumenta a produção
• Melhora a qualidade da pulverização e do produto • Fácil mudança do modelo VAU para o modelo VMAU • Projeto sanitário sem roscas internas na câmara de líquido
Revestimento de produtos alimentícios
Lubrificação
Hidratação
Sistemas de recirculação
Revestimento com manteiga Revestimento com chocolate Revestimento de comprimidos Pulverização de líquidos viscosos:
Pistola de
Pulverização
VMAU
Jaqueta de Aquecimento
para Pistola de Pulverização
Cera, açúcar, xarope e outros líquidos viscosos
engrossam ou se solidificam quando resfriados,
dificultando a atomização. A nova jaqueta de
aquecimento para pistola de pulverização da
Spraying Systems Co. mantém os líquidos de
atomização quentes para evitar o espessamento.
Fácil Instalação
A nova jaqueta de aquecimento para pistola de pulverização da Spraying Systems Co. mantém os líquidos de atomização quentes para evitar o espessamento.
O Projeto Eficiente Maximiza a Transferência de
Calor para Evitar Entupimento
O projeto da jaqueta de aquecimento (patente pendente) aquece não só o corpo da pistola VMAU, mas também as entradas e a capa de ar. Isso mantém a temperatura do líquido através da pistola.
A ação de turbilhonamento interno da jaqueta de aquecimento mantém o fluido em movimento, permitindo a transferência uniforme de calor.
Redução do Tempo de Inatividade
Os esforços tradicionais para aquecer líquidos espessos envolvem tubos de difícil manuseio ou rastreamento de calor, tornando a manutenção em campo demorada. A nova jaqueta de aquecimento de bicos de pulverização pode permanecer conectada à fonte de calor enquanto o atuador é removido para manutenção, reduzindo drasticamente o tempo de inatividade.
Especificações
Fácil encaixe e projeto compacto para rápida instalação e limpeza
O projeto de patente pendente permite que a jaqueta de aquecimento mantenha a temperatura do líquido em todo o bico – corpo, entradas e capas de ar
Permanece conectada à fonte de calor durante a manutenção da pistola VMAU
Conexões: entrada e saída de líquido NPT Opção de material em conformidade com a FDA
Opções de material: alumínio anodizado, latão niquelado e aço inoxidável 316. Os três materiais podem ser usados com líquidos quentes, mas somente os de latão e aço inoxidável podem ser usados com vapor.
Aplicações Típicas
Pulverização de líquidos viscosos Revestimento com adesivos Revestimento com manteiga Revestimento com chocolateGordura e óleo
Revestimento com xarope Revestimento com cera
Bicos Automação Análise
Técnica Sistemas
Estrada Particular Yae Massumoto, 313 - São Bernardo do Campo - SP Tel: (11) 2124-9500
Fax: (11) 4392-7007 www.spray.com.br
Especificações
Incorpora controles independentes de líquido, ar de atomização e ar de ventilação para o ajuste fino da capacidade de pulverização, tamanho da gota e padrões de pulverização Capa de ar vedada com anel O-ring na capa de fluído para alinhamento e vedação favoráveis
Projeto de corpo modular e capa de fluído sem rosca com patente pendente
Conexão de entrada: 1/4" NPT, 1/4" BSPT ou flangeada sanitária Disponível em uma grande variedade de configurações de conjuntos de pulverização
Disponível com conjuntos anti-bearding Disponível com conexões sanitárias de fluído Disponível com atuador de diafragma opcional Opções de materiais em conformidade com a FDA

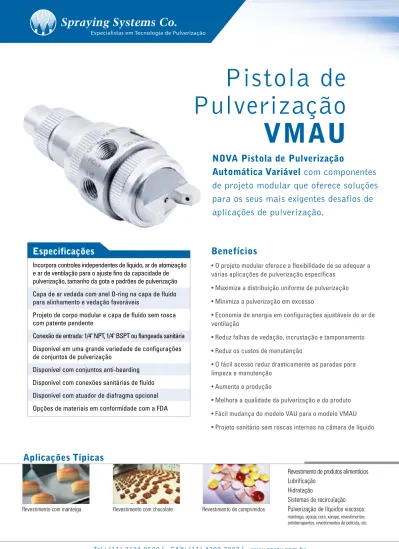

NOVA Pistola de Pulverização
Automática Variável com componentes
de projeto modular que oferece soluções
para os seus mais exigentes desafios de
aplicações de pulverização.
Características e Benefícios do modelo VMAU
Distribuição de Pulverização Uniforme com Dose Exata de Pulverização
Controles Independentes para Máxima Flexibilidade
As pistolas de pulverização automática atomizadoras a ar VMAU apresentam controles individuais do líquido, do ar de atomização e do ar de ventilação, permitindo um ajuste preciso da capacidade de pulverização, do tamanho da gota e dos padrões de pulverização. Você pode:
• Mudar as taxas de vazão de líquido para aumentar ou diminuir a quantidade de produto pulverizado • Ajustar o ar de atomização para modificar a atomização sem afetar a taxa de vazão de líquido • Alterar o ar de ventilação de um padrão de jato redondo para um padrão de jato leque
Sistema Defletor para Padrões de Pulverização Uniformes O modelo VMAU utiliza um sistema defletor para o fornecimento de ar de atomização e ar de ventilação. Este sistema distribui igualmente o ar de ventilação e de atomização, proporcionando um padrão de pulverização mais uniforme.
Colocação da Capa de Ar e Vedação para Padrões de Pulverização Consistentes
A capa de ar do modelo VMAU está localizada na ponta de fluído e é vedada com anel O-ring. Ela oferece um melhor alinhamento e uma vedação firme para um padrão de pulverização mais consistente.
Capa de Fluído Sem Rosca para Pulverização Higiênica A capa de fluido VMAU é inserida no corpo e vedada com dois anéis O-ring. A conexão é completamente sem rosca.
Grande Variedade de Conjuntos de Pulverização para Atender a Requisitos Específicos
Disponível em uma grande variedade de conjuntos de pulverização, o modelo VMAU permite selecionar o conjunto que melhor atenda às suas necessidades. Com uma menor pressão do ar de ventilação, é possível obter a pulverização necessária e ao mesmo tempo reduzir os custos de produção e da pulverização em excesso.
Ar de Atomização Líquido
Ar de
Ventilação Líquido
Anéis O-Ring para Capa de Fluído Anel O-Ring para
Capa de Ar
Tampão
CP52505-001-XX XX = Código do materialSS = Aço inoxidável 303 ou 316SS = Aço Inoxidável 316
Jaqueta de Aquecimento
51120-VMAU-XXXX = Código do Material NP = Latão Niquelado 316SS = Aço Inoxidável 316 ALA = Alumínio Anodizado
Exemplo de Pedido de Montagem de Atuador
52511 – 304 – 316SS
| | |
Modelo de Capa do Código do Atuador Atuador Material
Exemplo de Pedido de Diafragma
CP52515-001 – SIL
| |
Diafragma Código do Material
Exemplo de Pedido de Tampão
CP52505-001 – 316SS
| |
Tampão Código do
Material
Exemplo de Pedido de Jaqueta de Aquecimento
51120–VMAU – 316SS
| |
Jaqueta de Código do Aquecimento Material
Atuador com Anel O-Ring - Ação Simples
Atuador com Anel O-Ring - Ação Dupla
Atuador de Diafragma - Ação Dupla
Opções de Material de Diafragma
CP52515-001-XXXX = Código do Material
SIL = Silicone (com conformidade FDA) NBN = Nitrilo/Buna-N (com conformidade FDA) EPR = EPDM
Tampão
para aplicações que não requerem um atuador
Atuador de Diafragma - Ação Dupla
Pulverização ModeloModelo Código do Conjunto Padrão NPT BSPT Material Pulverizador
52511 001 101 XX (67B) 52511 002 102 XX (67A) 52511 003 103 XX (67) 52511 004 104 XX (113A) 52511 005 105 XX (113) 52511 006 106 XX (128) 52511 007 107 XX (152) 52511 008 108 XX (189)
Pulverização ModeloModelo Código do Conjunto
Anti-Bearding NPT BSPT Material Pulverizador
52511 204 304 XX (113AAB) 52511 205 305 XX (113AB) 52511 206 306 XX (128AB) 52511 207 307 XX (152AB) 52511 208 308 XX (189AB) XX = Código do material
Informações para Pedidos do Modelo VMAU
Reduza o Tempo de Inatividade e os Custos de Manutenção
• O atuador com O-ring é de fácil manutenção. Basta retirar a capa do cilindro do atuador manualmente e empurrar a montagem da agulha para fora. As vedações sairão com a montagem, permitindo fácil remoção para limpeza e manutenção. Não há parafusos ou retentores que necessitem de ferramentas para remoção.
• O atuador de diafragma substitui as vedações
convencionais com um projeto patenteado de vedação de diafragma para minimizar falhas de vedação do atuador. Para aplicações nas quais a falha da vedação é a principal causa das paradas, como a pulverização de abrasivos como açúcar, cera, revestimentos antiderrapantes ou materiais de revestimento de película, o atuador de diafragma opcional pode reduzir os custos de manutenção.
Projetado para Minimizar o Entupimento
• O modelo VMAU possui uma agulha de limpeza/fechamento embutida que pode ser ativada automaticamente durante cada ciclo de pulverização para a máxima proteção contra o entupimento.
• Conexões de 1/4 de polegada fornecem passagens livres maiores para ar e líquido através das entradas.
• O modelo VMAU também está disponível com orifícios maiores de até 2,54mm que permitem a passagem de sólidos maiores através da capa de fluído.
NOTA: Para os atuais clientes do modelo VAU, a distância da linha central e a linha de montagem do modelo VMAU são as mesmas que as do VAU, permitindo uma fácil transição.
Projeto Modular para Manutenção Rápida e Fácil
O projeto de corpo modular e capa de fluído sem rosca com patente pendente do modelo VMAU é um avanço revolucionário para a redução dos custos de manutenção.
Atuadores Projetados para Reduzir as Paradas Decorrentes de Falhas de Vedação
Todos os atuadores da pistola de pulverização VMAU possuem a vedação de fechamento de líquido na ponta da agulha, permitindo uma fácil remoção para limpeza e manutenção. Para melhor atender às suas necessidades, há opção entre dois tipos de atuador: O-ring padrão (ação simples ou dupla) ou diafragma opcional (ação dupla).
• Não são necessárias ferramentas para desmontar a pistola de pulverização VMAU. Para substituir o atuador, basta desconectá-lo e trocar por um atuador sobressalente, e ele estará funcionando de novo – sem usar nenhuma ferramenta!
• A pistola de pulverização VMAU pode ser conectada a tubos e passar por manutenção sem desconectar o corpo. • Se no futuro houver necessidade de adicionar acessórios
ao VMAU, as atualizações são do tipo conectar e pulverizar. Seu investimento na unidade de pulverização é garantido.
Ação Simples
1/4VMAU-XX Conexões NPT 1/4 B1/4VMAU-XX Conexões BSPT 1/4
S1/4VMAU-XX Conexões de fluído sanitárias e conexões de ar NPT 1/4 SB1/4VMAU-XX Conexões de fluído sanitárias e
conexões de ar BSPT 1/4 XX = Código do material
SS = Aço inoxidável 303 ou 316SS = Aço inoxidável 316
Corpo Padrão e Sanitário
Conjunto de Pulverização
Conjunto de Conjunto de pulverização pulverização padrão Anti-bearding
SUVM67A-XX NA SUVM67B-XX NA SUVM67-XX NA SUVM113A-XX SUVM113AAB-XX SUVM113-XX SUVM113AB-XX SUVM128-XX SUVM128AB-XX SUVM152-XX SUVM152AB-XX SUVM189-XX SUVM189AB-XX XX = Código do material
SS = Aço inoxidável 303 ou 316SS = Aço inoxidável 316
Atuador com Anel O-Ring - Ação Dupla
Pulverização ModeloModelo Código do Conjunto Padrão NPT BSPT Material Pulverizador
52519 201 301 XX (67B) 52519 202 302 XX (67A) 52519 203 303 XX (67) 52519 204 304 XX (113A) 52519 205 305 XX (113) 52519 206 306 XX (128) 52519 207 307 XX (152) 52519 208 308 XX (189)
Pulverização ModeloModelo Código do Conjunto
Anti-Bearding NPT BSPT Material Pulverizador
52519 604 704 XX (113AAB) 52519 605 705 XX (113AB) 52519 606 706 XX (128AB) 52519 607 707 XX (152AB) 52519 608 708 XX (189AB) XX = Código do Material
SS = Aço inoxidável 303 ou 316SS = Aço inoxidável 316
Padrão Conexões de Fluído Flangeadas Sanitárias de 1/2"
Exemplo de Pedido de Corpo
1/4VMAU – 316SS
| |
Número do Código do
Modelo Material
Ex. de Pedido de Conjunto de Pulverização
SUVM113AAB – 316SS
| |
Conjunto de Pulverização Código do Anti-bearding Material
Nota: O corpo, atuador e conjunto de pulverização devem ser encomendados separadamente
Atuador com Anel O-Ring - Ação Simples
Pulverização ModeloModelo Código do Conjunto Padrão NPT BSPT Material Pulverizador
52519 001 101 XX (67B) 52519 002 102 XX (67A) 52519 003 103 XX (67) 52519 004 104 XX (113A) 52519 005 105 XX (113) 52519 006 106 XX (128) 52519 007 107 XX (152) 52519 008 108 XX (189)
Pulverização ModeloModelo Código do Conjunto
Anti-Bearding NPT BSPT Material Pulverizador
52519 404 504 XX (113AAB) 52519 405 505 XX (113AB) 52519 406 506 XX (128AB) 52519 407 507 XX (152AB) 52519 408 508 XX (189AB) XX = Código do Material
Componentes do Modelo VMAU
Conjunto Padrão
Opções de Atuador
O modelo VMAU pode utilizar qualquer um dos oito diferentes conjuntos de pulverização que fornecem taxas de vazão que variam de 2,8 l/h a 276 l/h. A tabela a seguir fornece dados de capacidade de líquido para cada um dos conjuntos disponíveis. Consulte as folhas de dados disponíveis nos escritórios de vendas locais da Spraying Systems Co. para obter detalhes adicionais e dados de desempenho de pulverização.
NOTA: Os conjuntos de pulverização são adaptáveis, porém cada conjunto utiliza uma agulha de tamanho diferente.
Conjunto Anti-bearding
As paradas frequentes para limpeza do material de revestimento dos componentes da pistola de pulverização atomizadora a ar exercem um sério impacto sobre a produtividade. O novo conjunto de pulverização anti-bearding VMAU pode ajudar a melhorar a qualidade, o volume e a rentabilidade do processo nessas situações.
Em aplicações típicas de revestimento por atomização a ar, como revestimento de película aquosa, a zona de baixa pressão criada pelo ar de saída atrai algumas gotículas de volta para a capa de ar. Essas gotículas se depositam na superfície da capa de ar, secam e se acumulam em camadas, provocando a incrustação. A incrustação pode bloquear os orifícios de líquido e ar, resultando em uma distribuição distorcida da pulverização. É necessária limpeza frequente para garantir a qualidade do revestimento.
O novo conjunto anti-bearding VMAU possui um projeto modificado da capa de ar e da ponta da capa de fluido que altera o ponto de atomização e formação de pulverização. Essas mudanças evitam que as gotículas se depositem sobre a capa de ar.
Benefícios
• Reduz significativamente a incrustação e o entupimento nos componentes da pistola de pulverização
• Reduz drasticamente as paradas para limpeza e manutenção • Aumenta a produção
• Melhora a qualidade da pulverização e do produto • Substitui facilmente os conjuntos existentes
Especificações
Compatível com todas as montagens atomizadoras a ar automáticas VMAU padrão da Spraying Systems Co. A vedação de fechamento está na agulha, não na ponta, para fácil limpeza e substituição
Materiais em conformidade com a FDA
Para personalizar o conjunto VMAU de acordo com a sua aplicação específica, a Spraying Systems Co. oferece: • Atuadores vedados com anel O-ring, com modelos de ação simples e dupla
• Atuador de diafragma para aplicações em que as falhas das vedações convencionais são um problema • Opção de tampão posterior (tipo VAA), para aplicações que não requerem atuador
Conjuntos de Pulverização Adaptáveis
Modelos de Corpo - Padrão e Sanitário
Especificações
Atuador com O-ring (padrão)
Material em conformidade com a FDA Conexões de entrada 1/4" NPT ou BSPT Conexão sem rosca para a ponta de fluido Conexões de ar 1/4" NPT
Modelos com recirculação
Opções de material: aço inoxidável 303 e 316
Especificações
O corpo sanitário patenteado não contém roscas internas na câmara de líquido
Atuador de diafragma para conexão sanitária - não há cavidades, nem anéis O-ring
Material em conformidade com a FDA Conexões sanitárias de entrada de líquido Conexão sanitária para a ponta de fluído Conexões de ar sanitárias ou NPT Modelos com recirculação
Opções de material: aço inoxidável 303 e 316
Modelo de Corpo Sanitário Opcional
Modelo de Corpo Padrão
Ação Simples Ação Dupla
Atuadores Vedados com Anel O-ring de
Ação Simples e Dupla
O atuador vedado com anel O-ring VMAU está disponível nos modelos de ação simples (retorno por mola) e ação dupla (sem mola). O atuador pode ser desmontado sem ferramentas para fácil limpeza e manutenção.
Atuador de Diafragma
As falhas das vedações convencionais tornam-se um grande problema quando trabalha-se com materiais e ambientes abrasivos, como aplicação de açúcar, cera, revestimento antiderrapante e revestimento de película. O atuador de diafragma VMAU elimina essas falhas substituindo as vedações convencionais por um projeto de diafragma patenteado que veda a agulha de fechamento/limpeza. A ausência de O-rings, parafusos ou interferência das vedações na agulha significa redução do tempo de inatividade.
l/h Capacidade de líquido SUVM67A-SS SUVM67B-SS SUVM67-SS SUVM113A-SS SUVM113-SS SUVM128-SS SUVM152-SS SUVM189-SS 2.80 4.20 8.10 13.60 18.40 40.80 72.00 106.00 7.30 11.10 21.00 35.00 48.00 106.00 189.00 276.00 52530-001 52530-002 52530-003 52530-004 52530-005 52530-006 52530-007 52530-008 Número do conjunto de
Componentes do Modelo VMAU
Conjunto Padrão
Opções de Atuador
O modelo VMAU pode utilizar qualquer um dos oito diferentes conjuntos de pulverização que fornecem taxas de vazão que variam de 2,8 l/h a 276 l/h. A tabela a seguir fornece dados de capacidade de líquido para cada um dos conjuntos disponíveis. Consulte as folhas de dados disponíveis nos escritórios de vendas locais da Spraying Systems Co. para obter detalhes adicionais e dados de desempenho de pulverização.
NOTA: Os conjuntos de pulverização são adaptáveis, porém cada conjunto utiliza uma agulha de tamanho diferente.
Conjunto Anti-bearding
As paradas frequentes para limpeza do material de revestimento dos componentes da pistola de pulverização atomizadora a ar exercem um sério impacto sobre a produtividade. O novo conjunto de pulverização anti-bearding VMAU pode ajudar a melhorar a qualidade, o volume e a rentabilidade do processo nessas situações.
Em aplicações típicas de revestimento por atomização a ar, como revestimento de película aquosa, a zona de baixa pressão criada pelo ar de saída atrai algumas gotículas de volta para a capa de ar. Essas gotículas se depositam na superfície da capa de ar, secam e se acumulam em camadas, provocando a incrustação. A incrustação pode bloquear os orifícios de líquido e ar, resultando em uma distribuição distorcida da pulverização. É necessária limpeza frequente para garantir a qualidade do revestimento.
O novo conjunto anti-bearding VMAU possui um projeto modificado da capa de ar e da ponta da capa de fluido que altera o ponto de atomização e formação de pulverização. Essas mudanças evitam que as gotículas se depositem sobre a capa de ar.
Benefícios
• Reduz significativamente a incrustação e o entupimento nos componentes da pistola de pulverização
• Reduz drasticamente as paradas para limpeza e manutenção • Aumenta a produção
• Melhora a qualidade da pulverização e do produto • Substitui facilmente os conjuntos existentes
Especificações
Compatível com todas as montagens atomizadoras a ar automáticas VMAU padrão da Spraying Systems Co. A vedação de fechamento está na agulha, não na ponta, para fácil limpeza e substituição
Materiais em conformidade com a FDA
Para personalizar o conjunto VMAU de acordo com a sua aplicação específica, a Spraying Systems Co. oferece: • Atuadores vedados com anel O-ring, com modelos de ação simples e dupla
• Atuador de diafragma para aplicações em que as falhas das vedações convencionais são um problema • Opção de tampão posterior (tipo VAA), para aplicações que não requerem atuador
Conjuntos de Pulverização Adaptáveis
Modelos de Corpo - Padrão e Sanitário
Especificações
Atuador com O-ring (padrão)
Material em conformidade com a FDA Conexões de entrada 1/4" NPT ou BSPT Conexão sem rosca para a ponta de fluido Conexões de ar 1/4" NPT
Modelos com recirculação
Opções de material: aço inoxidável 303 e 316
Especificações
O corpo sanitário patenteado não contém roscas internas na câmara de líquido
Atuador de diafragma para conexão sanitária - não há cavidades, nem anéis O-ring
Material em conformidade com a FDA Conexões sanitárias de entrada de líquido Conexão sanitária para a ponta de fluído Conexões de ar sanitárias ou NPT Modelos com recirculação
Opções de material: aço inoxidável 303 e 316
Modelo de Corpo Sanitário Opcional
Modelo de Corpo Padrão
Ação Simples Ação Dupla
Atuadores Vedados com Anel O-ring de
Ação Simples e Dupla
O atuador vedado com anel O-ring VMAU está disponível nos modelos de ação simples (retorno por mola) e ação dupla (sem mola). O atuador pode ser desmontado sem ferramentas para fácil limpeza e manutenção.
Atuador de Diafragma
As falhas das vedações convencionais tornam-se um grande problema quando trabalha-se com materiais e ambientes abrasivos, como aplicação de açúcar, cera, revestimento antiderrapante e revestimento de película. O atuador de diafragma VMAU elimina essas falhas substituindo as vedações convencionais por um projeto de diafragma patenteado que veda a agulha de fechamento/limpeza. A ausência de O-rings, parafusos ou interferência das vedações na agulha significa redução do tempo de inatividade.
l/h Capacidade de líquido SUVM67A-SS SUVM67B-SS SUVM67-SS SUVM113A-SS SUVM113-SS SUVM128-SS SUVM152-SS SUVM189-SS 2.80 4.20 8.10 13.60 18.40 40.80 72.00 106.00 7.30 11.10 21.00 35.00 48.00 106.00 189.00 276.00 52530-001 52530-002 52530-003 52530-004 52530-005 52530-006 52530-007 52530-008 Número do conjunto de
Informações para Pedidos do Modelo VMAU
Reduza o Tempo de Inatividade e os Custos de Manutenção
• O atuador com O-ring é de fácil manutenção. Basta retirar a capa do cilindro do atuador manualmente e empurrar a montagem da agulha para fora. As vedações sairão com a montagem, permitindo fácil remoção para limpeza e manutenção. Não há parafusos ou retentores que necessitem de ferramentas para remoção.
• O atuador de diafragma substitui as vedações
convencionais com um projeto patenteado de vedação de diafragma para minimizar falhas de vedação do atuador. Para aplicações nas quais a falha da vedação é a principal causa das paradas, como a pulverização de abrasivos como açúcar, cera, revestimentos antiderrapantes ou materiais de revestimento de película, o atuador de diafragma opcional pode reduzir os custos de manutenção.
Projetado para Minimizar o Entupimento
• O modelo VMAU possui uma agulha de limpeza/fechamento embutida que pode ser ativada automaticamente durante cada ciclo de pulverização para a máxima proteção contra o entupimento.
• Conexões de 1/4 de polegada fornecem passagens livres maiores para ar e líquido através das entradas.
• O modelo VMAU também está disponível com orifícios maiores de até 2,54mm que permitem a passagem de sólidos maiores através da capa de fluído.
NOTA: Para os atuais clientes do modelo VAU, a distância da linha central e a linha de montagem do modelo VMAU são as mesmas que as do VAU, permitindo uma fácil transição.
Projeto Modular para Manutenção Rápida e Fácil
O projeto de corpo modular e capa de fluído sem rosca com patente pendente do modelo VMAU é um avanço revolucionário para a redução dos custos de manutenção.
Atuadores Projetados para Reduzir as Paradas Decorrentes de Falhas de Vedação
Todos os atuadores da pistola de pulverização VMAU possuem a vedação de fechamento de líquido na ponta da agulha, permitindo uma fácil remoção para limpeza e manutenção. Para melhor atender às suas necessidades, há opção entre dois tipos de atuador: O-ring padrão (ação simples ou dupla) ou diafragma opcional (ação dupla).
• Não são necessárias ferramentas para desmontar a pistola de pulverização VMAU. Para substituir o atuador, basta desconectá-lo e trocar por um atuador sobressalente, e ele estará funcionando de novo – sem usar nenhuma ferramenta!
• A pistola de pulverização VMAU pode ser conectada a tubos e passar por manutenção sem desconectar o corpo. • Se no futuro houver necessidade de adicionar acessórios
ao VMAU, as atualizações são do tipo conectar e pulverizar. Seu investimento na unidade de pulverização é garantido.
Ação Simples
1/4VMAU-XX Conexões NPT 1/4 B1/4VMAU-XX Conexões BSPT 1/4
S1/4VMAU-XX Conexões de fluído sanitárias e conexões de ar NPT 1/4 SB1/4VMAU-XX Conexões de fluído sanitárias e
conexões de ar BSPT 1/4 XX = Código do material
SS = Aço inoxidável 303 ou 316SS = Aço inoxidável 316
Corpo Padrão e Sanitário
Conjunto de Pulverização
Conjunto de Conjunto de pulverização pulverização padrão Anti-bearding
SUVM67A-XX NA SUVM67B-XX NA SUVM67-XX NA SUVM113A-XX SUVM113AAB-XX SUVM113-XX SUVM113AB-XX SUVM128-XX SUVM128AB-XX SUVM152-XX SUVM152AB-XX SUVM189-XX SUVM189AB-XX XX = Código do material
SS = Aço inoxidável 303 ou 316SS = Aço inoxidável 316
Atuador com Anel O-Ring - Ação Dupla
Pulverização ModeloModelo Código do Conjunto Padrão NPT BSPT Material Pulverizador
52519 201 301 XX (67B) 52519 202 302 XX (67A) 52519 203 303 XX (67) 52519 204 304 XX (113A) 52519 205 305 XX (113) 52519 206 306 XX (128) 52519 207 307 XX (152) 52519 208 308 XX (189)
Pulverização ModeloModelo Código do Conjunto
Anti-Bearding NPT BSPT Material Pulverizador
52519 604 704 XX (113AAB) 52519 605 705 XX (113AB) 52519 606 706 XX (128AB) 52519 607 707 XX (152AB) 52519 608 708 XX (189AB) XX = Código do Material
SS = Aço inoxidável 303 ou 316SS = Aço inoxidável 316
Padrão Conexões de Fluído Flangeadas Sanitárias de 1/2"
Exemplo de Pedido de Corpo
1/4VMAU – 316SS
| |
Número do Código do
Modelo Material
Ex. de Pedido de Conjunto de Pulverização
SUVM113AAB – 316SS
| |
Conjunto de Pulverização Código do Anti-bearding Material
Nota: O corpo, atuador e conjunto de pulverização devem ser encomendados separadamente
Atuador com Anel O-Ring - Ação Simples
Pulverização ModeloModelo Código do Conjunto Padrão NPT BSPT Material Pulverizador
52519 001 101 XX (67B) 52519 002 102 XX (67A) 52519 003 103 XX (67) 52519 004 104 XX (113A) 52519 005 105 XX (113) 52519 006 106 XX (128) 52519 007 107 XX (152) 52519 008 108 XX (189)
Pulverização ModeloModelo Código do Conjunto
Anti-Bearding NPT BSPT Material Pulverizador
52519 404 504 XX (113AAB) 52519 405 505 XX (113AB) 52519 406 506 XX (128AB) 52519 407 507 XX (152AB) 52519 408 508 XX (189AB) XX = Código do Material
Características e Benefícios do modelo VMAU
Distribuição de Pulverização Uniforme com Dose Exata de Pulverização
Controles Independentes para Máxima Flexibilidade
As pistolas de pulverização automática atomizadoras a ar VMAU apresentam controles individuais do líquido, do ar de atomização e do ar de ventilação, permitindo um ajuste preciso da capacidade de pulverização, do tamanho da gota e dos padrões de pulverização. Você pode:
• Mudar as taxas de vazão de líquido para aumentar ou diminuir a quantidade de produto pulverizado • Ajustar o ar de atomização para modificar a atomização sem afetar a taxa de vazão de líquido • Alterar o ar de ventilação de um padrão de jato redondo para um padrão de jato leque
Sistema Defletor para Padrões de Pulverização Uniformes O modelo VMAU utiliza um sistema defletor para o fornecimento de ar de atomização e ar de ventilação. Este sistema distribui igualmente o ar de ventilação e de atomização, proporcionando um padrão de pulverização mais uniforme.
Colocação da Capa de Ar e Vedação para Padrões de Pulverização Consistentes
A capa de ar do modelo VMAU está localizada na ponta de fluído e é vedada com anel O-ring. Ela oferece um melhor alinhamento e uma vedação firme para um padrão de pulverização mais consistente.
Capa de Fluído Sem Rosca para Pulverização Higiênica A capa de fluido VMAU é inserida no corpo e vedada com dois anéis O-ring. A conexão é completamente sem rosca.
Grande Variedade de Conjuntos de Pulverização para Atender a Requisitos Específicos
Disponível em uma grande variedade de conjuntos de pulverização, o modelo VMAU permite selecionar o conjunto que melhor atenda às suas necessidades. Com uma menor pressão do ar de ventilação, é possível obter a pulverização necessária e ao mesmo tempo reduzir os custos de produção e da pulverização em excesso.
Ar de Atomização Líquido
Ar de
Ventilação Líquido
Anéis O-Ring para Capa de Fluído Anel O-Ring para
Capa de Ar
Tampão
CP52505-001-XX XX = Código do materialSS = Aço inoxidável 303 ou 316SS = Aço Inoxidável 316
Jaqueta de Aquecimento
51120-VMAU-XXXX = Código do Material NP = Latão Niquelado 316SS = Aço Inoxidável 316 ALA = Alumínio Anodizado
Exemplo de Pedido de Montagem de Atuador
52511 – 304 – 316SS
| | |
Modelo de Capa do Código do Atuador Atuador Material
Exemplo de Pedido de Diafragma
CP52515-001 – SIL
| |
Diafragma Código do Material
Exemplo de Pedido de Tampão
CP52505-001 – 316SS
| |
Tampão Código do
Material
Exemplo de Pedido de Jaqueta de Aquecimento
51120–VMAU – 316SS
| |
Jaqueta de Código do Aquecimento Material
Atuador com Anel O-Ring - Ação Simples
Atuador com Anel O-Ring - Ação Dupla
Atuador de Diafragma - Ação Dupla
Opções de Material de Diafragma
CP52515-001-XXXX = Código do Material
SIL = Silicone (com conformidade FDA) NBN = Nitrilo/Buna-N (com conformidade FDA) EPR = EPDM
Tampão
para aplicações que não requerem um atuador
Atuador de Diafragma - Ação Dupla
Pulverização ModeloModelo Código do Conjunto Padrão NPT BSPT Material Pulverizador
52511 001 101 XX (67B) 52511 002 102 XX (67A) 52511 003 103 XX (67) 52511 004 104 XX (113A) 52511 005 105 XX (113) 52511 006 106 XX (128) 52511 007 107 XX (152) 52511 008 108 XX (189)
Pulverização ModeloModelo Código do Conjunto
Anti-Bearding NPT BSPT Material Pulverizador
52511 204 304 XX (113AAB) 52511 205 305 XX (113AB) 52511 206 306 XX (128AB) 52511 207 307 XX (152AB) 52511 208 308 XX (189AB) XX = Código do material
Acessório para VMAU
Aplicações Típicas
Benefícios
• O projeto modular oferece a flexibilidade de se adequar a várias aplicações de pulverização específicas
• Maximiza a distribuição uniforme de pulverização • Minimiza a pulverização em excesso
• Economia de energia em configurações ajustáveis do ar de ventilação
• Reduz falhas de vedação, incrustação e tamponamento • Reduz os custos de manutenção
• O fácil acesso reduz drasticamente as paradas para limpeza e manutenção
• Aumenta a produção
• Melhora a qualidade da pulverização e do produto • Fácil mudança do modelo VAU para o modelo VMAU • Projeto sanitário sem roscas internas na câmara de líquido
Revestimento de produtos alimentícios
Lubrificação
Hidratação
Sistemas de recirculação
Revestimento com manteiga Revestimento com chocolate Revestimento de comprimidos Pulverização de líquidos viscosos:
Pistola de
Pulverização
VMAU
manteiga, açúcar, cera, xarope, revestimentos antiderrapantes, revestimentos de película, etc.
Jaqueta de Aquecimento
para Pistola de Pulverização
Cera, açúcar, xarope e outros líquidos viscosos
engrossam ou se solidificam quando resfriados,
dificultando a atomização. A nova jaqueta de
aquecimento para pistola de pulverização da
Spraying Systems Co. mantém os líquidos de
atomização quentes para evitar o espessamento.
Fácil Instalação
A nova jaqueta de aquecimento para pistola de pulverização da Spraying Systems Co. mantém os líquidos de atomização quentes para evitar o espessamento.
O Projeto Eficiente Maximiza a Transferência de
Calor para Evitar Entupimento
O projeto da jaqueta de aquecimento (patente pendente) aquece não só o corpo da pistola VMAU, mas também as entradas e a capa de ar. Isso mantém a temperatura do líquido através da pistola.
A ação de turbilhonamento interno da jaqueta de aquecimento mantém o fluido em movimento, permitindo a transferência uniforme de calor.
Redução do Tempo de Inatividade
Os esforços tradicionais para aquecer líquidos espessos envolvem tubos de difícil manuseio ou rastreamento de calor, tornando a manutenção em campo demorada. A nova jaqueta de aquecimento de bicos de pulverização pode permanecer conectada à fonte de calor enquanto o atuador é removido para manutenção, reduzindo drasticamente o tempo de inatividade.
Especificações
Fácil encaixe e projeto compacto para rápida instalação e limpeza
O projeto de patente pendente permite que a jaqueta de aquecimento mantenha a temperatura do líquido em todo o bico – corpo, entradas e capas de ar
Permanece conectada à fonte de calor durante a manutenção da pistola VMAU
Conexões: entrada e saída de líquido NPT Opção de material em conformidade com a FDA
Opções de material: alumínio anodizado, latão niquelado e aço inoxidável 316. Os três materiais podem ser usados com líquidos quentes, mas somente os de latão e aço inoxidável podem ser usados com vapor.
Aplicações Típicas
Pulverização de líquidos viscosos Revestimento com adesivos Revestimento com manteiga Revestimento com chocolateGordura e óleo
Revestimento com xarope Revestimento com cera
Bicos Automação Análise
Técnica Sistemas
Estrada Particular Yae Massumoto, 313 - São Bernardo do Campo - SP Tel: (11) 2124-9500
Fax: (11) 4392-7007 www.spray.com.br
Especificações
Incorpora controles independentes de líquido, ar de atomização e ar de ventilação para o ajuste fino da capacidade de pulverização, tamanho da gota e padrões de pulverização Capa de ar vedada com anel O-ring na capa de fluído para alinhamento e vedação favoráveis
Projeto de corpo modular e capa de fluído sem rosca com patente pendente
Conexão de entrada: 1/4" NPT, 1/4" BSPT ou flangeada sanitária Disponível em uma grande variedade de configurações de conjuntos de pulverização
Disponível com conjuntos anti-bearding Disponível com conexões sanitárias de fluído Disponível com atuador de diafragma opcional Opções de materiais em conformidade com a FDA
