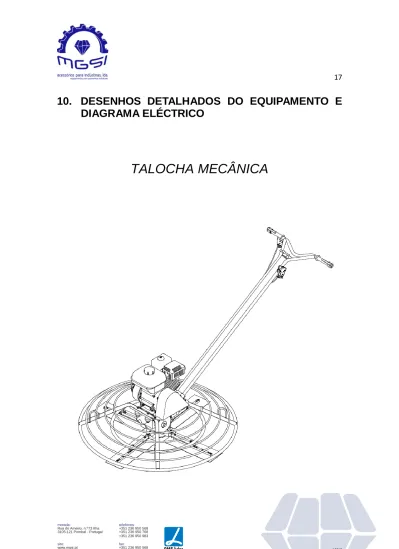

10. DESENHOS DETALHADOS DO EQUIPAMENTO E
DIAGRAMA ELÉCTRICO
EMBRAIAGEM
12 71 13 14 x4 36 121 15 120CAIXA REDUTORA
150 x8 152 x8 90 17 158 62 87 73 18 75 82 82 23 21 112 61 22 63 152 151 x4 92 64 91 20 74 61 19 152 x4 151 x4Manípulo completo de elevação
das liçosas
Embraiagem Completa
Dispositivo de paragem de
emergência
Cruzeta completa
Liçosa
11. TABELA DE ACESSÓRIOS DO EQUIPAMENTO
Código Artigo Cód. Opcional Designação Quantidade TM90 TM120
10.60.100.045 T001 Aro de protecção MGSI 90 1 -
10.60.100.006 T001 Aro de protecção MGSI 120 - 1
10.60.100.073
T002
Base do cabo MGSI 90 1 -10.60.100.013 T002 Base do cabo MGSI 120 - 1
10.60.100.011 T003 Cavilha porta-rodízio MGSI 1 1
10.60.100.012 T004 Rodízio MGSI 1 1
10.60.100.080
T005
Braço guiador simples MGSI 90 1 -10.60.100.050 T005 Braço guiador simples MGSI 120 - 1
10.60.100.010 T006 Casquilho deslizante MGSI para sem-fim 1 1
10.60.100.009 T007 Sem-fim de afinação MGSI 1 1
10.60.100.008 T008 Casquilho porta-rolamento 1 1
10.60.100.007 T009 Manípulo de afinação MGSI 1 1
10.60.100.021 T010 Régua direita da base do motor MGSI 1 1
10.60.100.022 T011 Régua esquerda da base do motor MGSI 1 1
10.20.300.027
T012
Cubo fixo MGSI 90 1 -10.60.100.023 T012 Cubo fixo MGSI 120 - 1
10.20.300.028
T013
Anel porta-pesos MGSI 90 1 -10.60.100.024 T013 Anel porta-pesos MGSI 120 - 1
10.20.300.075
T014
Pesos /Mordentes 90 4 -10.60.100.049 T014 Pesos /Mordentes 120 - 4
10.20.300.029
T015
Casquilho limitador MGSI 90 1 -10.60.100.025 T015 Casquilho limitador MGSI 120 - 1
20.10.085.005
T016
Polia 90 1 -20.10.085.007 T016 Polia 120 - 1
10.60.100.034 T017 Tampa da caixa redutora MGSI 1 1
10.60.100.017 T018 Roda de coroa MGSI 1 1
10.70.100.069 T019 Tampa lateral fechada 1 1
10.60.100.036 T020 Caixa redutora MGSI 1 1
20.10.011.079 T021 Sem-fim 1 1
10.70.100.070 T022 Tampa lateral para retentor 1 1
10.60.100.015 T023 Veio principal 1 1
10.60.100.018 T024 Forquilha grande 1 1
10.60.100.038 T025 Eixo da forquilha MGSI 1 1
10.60.100.039 T026 Tampa de rolamentos MGSI 1 1
10.60.100.063
T027
Disco de compressão MGSI 90 1 -10.60.100.004 T027 Disco de compressão MGSI 120 - 1
10.60.100.046
T028
Cruzeta simples 90 direita 1 -Código Artigo Cód. Opcional Designação Quantidade TM90 TM120
10.60.100.043 T029 Casquilho de retenção MGSI 1 1
10.60.100.061
T030
Alavanca / Joelho direito 90 4 -10.60.100.030 T030 Alavanca / Joelho direito 120 - 4
10.60.100.058
T031
Braço 90 4 -10.60.100.057 T031 Braço 120 - 4
10.20.001.090
T032
Jogo liçosa 90 4 -10.20.001.122 T032 Jogo liçosa 120 - 4
20.10.021.041 T033 Parafuso (só existe na TM120) - 4
10.60.100.040 T034 Aro de reforço MGSI 120 (só existe na TM120) - 1
20.10.021.042 T035 Parafuso (só existe na TM120) - 4
20.10.011.054
T036
Mola de tracção para pesos 90 1 -20.10.011.024 T036 Mola de tracção para pesos 120 - 1
T045 Motor (consoante o tipo de máquina) 1 1
10.60.100.044
T046
Cabo de aço regulador MGSI 90 1 -10.60.100.001 T046 Cabo de aço regulador MGSI 120 - 1
10.60.100.026 T048 Guarda correias MGSI 1 1
20.10.030.010 T051 Apoio 8 8
20.10.001.007 T052 Punho de borracha 2 2
20.10.021.019 T054 Tapa furo 8 8
10.60.100.037 T061 Junta lateral da caixa redutora MGSI 2 2
10.60.100.035 T062 Junta da tampa da caixa redutora MGSI 1 1
20.10.011.074 T063 Retentor 1 1
20.10.011.073 T064 Retentor 1 1
T066 Correia (consoante o tipo de máquina) 1 1
20.10.002.018 T070 Rolamento 1 1 20.10..002.020 T071 Rolamento 1 1 20.10.002.016 T073 Rolamento 1 1 20.10.002.009 T074 Rolamento 1 1 20.10.002.019 T075 Rolamento 1 1 20.10.002.052 T076 Rolamento 1 1
20.10.043.006 T080 Chaveta (vem no motor) 1 1
20.10.043.005 T081 Chaveta 1 1
20.10.043.003 T082 Chaveta 2 2
20.10.043.002 T083 Chaveta 1 1
20.10.011.056 T086 Freio exterior 2 2
20.10.011.071 T087 Freio exterior 1 1
20.10.011.123 T090 Respiro da caixa redutora 1 1
Código Artigo Cód. Opcional Designação Quantidade TM90 TM120 20.10.011.014 T098 Cabo acelerador 1 1 10.20.300.009 T099 Interruptor de segurança 2 2 20.10.021.040 T100 Parafuso 4 4 20.10.021.080 T101 Parafuso 4 4 20.10.021.028 T102 Parafuso 2 2 20.10.021.032 T103 Parafuso 4 4 20.10.021.030 T104 Parafuso 2 2 20.10.021.037 T106 Parafuso 4 4 20.10.021.007 T108 Parafuso 4 4 20.10.021.011 T109 Parafuso 6 6 20.10.021.142 T110 Parafuso 1 1 20.10.002.021 T112 Rolamento 1 1 20.10.011.099 T120 Perno 1 1 20.20.051.015 T121 Perno 1 1 20.10.074.001 T122 Perno 4 4 20.10.011.078 T123 Parafuso 4 4 20.10.011.055 T125 Porca 12 12 20.10.023.004 T126 Anilha 10 10 20.10.022.005 T127 Porca 8 8 20.10.022.001 T128 Porca 2 2 20.10.023.008 T129 Anilha 4 4 20.10.023.001 T130 Anilha 2 2 20.10.022.004 T131 Porca 4 4 20.10.023.007 T132 Anilha 4 4 20.10.021.020 T133 Parafuso 2 2 20.20.051.017 T134 Cavilha 2 2 10.60.100.105 T136 Eixo do rodízio 1 1
10.60.100.028 T137 Dispositivo de parar (STOP) 1 1
20.10.021.035 T140 Parafuso 4 4 20.10.011.121 T142 Agrafa-fio azul 2 2 20.70.001.036 T143 Terminal olhal 1 1 20.70.001.029 T144 Terminal 2 2 20.10.019.017 T145 Abraçadeira 1 1 20.90.001.024 T146 Curva de escape 1 1 20.10.027.001 T147 Taperlock 1 1 20.01.021.143 T148 Parafuso 2 2 20.10.023.016 T149 Anilha 2 2 20.10.021.063 T150 Parafuso 8 8 20.10.021.120 T151 Parafuso 8 8 20.10.023.042 T152 Anilha 16 16 20.10.023.028 T154 Anilha 2 2
Código Artigo Cód. Opcional Designação Quantidade TM90 TM120 20.10.035.007 T155 Fio flexível 1 1 20.70.001.044 T156 Terminal olhal 1 1 20.10.022.011 T157 Porca 1 1 20.10.050.021 T158 O-ring 1 1 20.10.023.019 T159 Anilha 4 4 20.10.050.021 T160 Cabo eléctrico 1 1
10.60.100.041 Roda de coroa completa MGSI 1 1
10.20.300.003
Embraiagem Completa MGSI 90 1 -
10.60.100.019 Embraiagem completa MGSI 120 - 1
10.60.100.098
Braço guiador completo MGSI 90 1 -
10.60.100.027 Braço guiador completo MGSI 120 - 1
10.60.100.029
Cruzeta Completa MGSI 90 1 -
10.60.100.005 Cruzeta Completa MGSI 120 - 1
10.60.100.074 Caixa redutora completa MGSI 1 1
