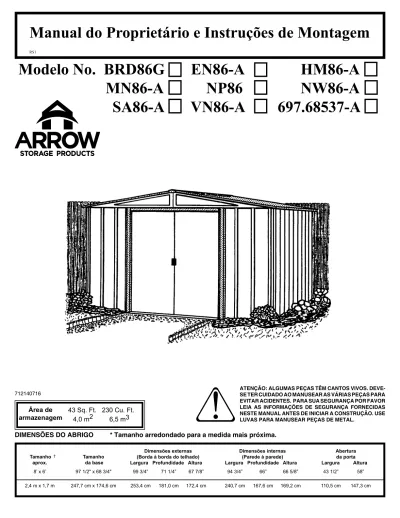

Manual do Proprietário e Instruções de Montagem

(1)

712140716

Manual do Proprietário e Instruções de Montagem

RS1

ATENÇÃO: ALGUMAS PEÇAS TÊM CANTOS VIVOS. DEVE-SE TER CUIDADO AO MANUDEVE-SEAR AS VÁRIAS PEÇAS PARA EVITAR ACIDENTES. PARA SUA SEGURANÇA POR FAVOR LEIA AS INFORMAÇÕES DE SEGURANÇA FORNECIDAS NESTE MANUAL ANTES DE INICIAR A CONSTRUÇÃO. USE LUVAS PARA MANUSEAR PEÇAS DE METAL.

DIMENSÕES DO ABRIGO * Tamanho arredondado para a medida mais próxima.

Modelo No. BRD86G EN86-A HM86-A

MN86-A NP86 NW86-A

SA86-A VN86-A

697.68537-A

Dimensões externas (Borda à borda do telhado) Largura Profundidade Altura

Dimensões internas (Parede à parede) Largura Profundidade Altura

Abertura da porta Largura Altura Tamanho

aprox. Tamanho da base

8’ x 6’ 97 1/2" x 68 3/4" 99 3/4” 71 1/4” 67 7/8” 94 3/4” 66” 66 5/8” 43 1/2” 58” 2,4 m x 1,7 m 247,7 cm x 174,6 cm 253,4 cm 181,0 cm 172,4 cm 240,7 cm 167,6 cm 169,2 cm 110,5 cm 147,3 cm

†

Área de

(2)

(3)

Manual do Proprietário

Antes de iniciar a construção, veriﬁ que as disposições dos códigos locais de construção,

localização e outras exigências. Estude e entenda este manual do proprietário. Informações

importantes e dicas úteis tornarão sua construção mais fácil e mais agradável.

Instruções de Montagem:

Todas as instruções são fornecidas neste manual que contêm

todas as informações apropriadas para o modelo de abrigo. Examine todas as instruções

antes de começar e durante a montagem, siga a sequência dos passos cuidadosamente

para um resultado ﬁ nal perfeito.

Piso e Fixação:

Seu abrigo de armazenamento deve estar bem ﬁ xado para evitar

danos causados pelo vento. Uma fundação é necessária para construir um abrigo

quadrado e nivelado. Materiais para ﬁ xação e fundação não estão incluídos em seu abrigo.

Recomendamos o uso combinado de um

Kit Arrow para Estrutura do Piso e um Kit

Arrow para Fixação como um método eﬁ ciente para ﬁ xar seu abrigo ao solo (disponíveis

através de pedido pelo correio ou em seu revendedor local) ou você pode construir uma

fundação e um sistema de ﬁ xação à sua escolha. Suas instruções de montagem fornecem

informações sobre alguns métodos comumente usados para ﬁ xar e nivelar um abrigo de

armazenamento.

Peças e Lista de Peças:

Veriﬁ que se dispõe de todas as peças necessárias para o

seu abrigo.

•Todos os números de peças podem ser encontrados na própria peça. Todos esses números

(antes de -) devem corresponder aos números da lista de peças.

•Se notar que alguma peça está faltando, inclua o número do modelo de seu abrigo e entre

em contato com:

Arrow Shed, LLC

Customer Service Department

1101 North 4th Street

Breese, Illinois 62230 USA

•Separe o conteúdo das caixas por número de peça enquanto examina a lista de peças. Os

primeiros passos mostram como juntar peças relacionadas para criar subconjuntos maiores que serão usados mais tarde.

•Familiarize-se com as ferragens e dispositivos de ﬁ xação para facilitar seu uso durante a

construção. Tudo isso vem acondicionado na caixa. Observe que ﬁ xadores extras foram fornecidos para sua comodidade.

ANTES DE COMEÇAR...

(4)

Seleção e Preparação de sua área:

Antes da montagem, você deve escolher o local para o seu abrigo. O local ideal é uma área nivelada e com boa drenagem.

· Deixe uma área de trabalho suﬁ ciente para fácil movimentação das peças que serão posicionadas

durante a montagem. Certiﬁ que-se de haver espaço bastante na entrada para as portas e espaço em volta do abrigo para prender os parafusos dos painéis pelo lado de fora.

· Antes de iniciar os primeiros passos na montagem de suas peças a fundação deverá estar construída

Observe o Tempo:

Certiﬁ que-se de que o dia escolhido para construção do seu abrigo

esteja seco e tranquilo. Não tente montar seu abrigo em um dia com muito vento. Tenha

cuidado com solos molhados ou lamacentos.

Equipe de Trabalho:

Sempre que possível, duas ou mais pessoas devem trabalhar

juntas para montagem de seu abrigo. Uma pessoa pode posicionar peças ou painéis

enquanto a outra pode segurar os dispositivos de ﬁ xação e as ferramentas.

Ferramentas e Materiais:

A seguir algumas ferramentas e materiais básicos que você precisará para a construção do seu abrigo. Decida qual o método de ﬁ xação e o tipo de fundação que deseja usar a ﬁ m de formar uma lista completa dos materiais que serão necessários.

PLANEJE COM ANTECEDÊNCIA…

RR03new

Obrigatório

·Óculos de Proteção

·Chave de Fenda Phillips N° 2

(com ponta dura magnética)

Nota: Uma parafusadeira elétrica ou uma furadeira com velocidade variável com acessório Philips na ponta pode acelerar a montagem em até 40%. Obrigatório · Luvas de Trabalho · Escada de abrir · Estilete/Tesoura · Alicate · Nível de Pedreiro · Fita métrica

Opcionais para ganhar tempo: · Chave ﬁ xa/Chave de porca · Furadeira elétrica / sem ﬁ o

· Esquadro

· Barbante (para demarcar a área) Preparação da Fundação: · Martelo e Pregos · Pá · Serra Manual/Serra Eléctrica

(5)

Precauções de segurança devem ser seguidas durante toda a construção do seu abrigo.

•Cuidados devem ser tomados ao manusear

as várias peças do seu abrigo já que algumas contêm bordas aﬁ adas. Por favor, use luvas de trabalho, protetor ocular e mangas compridas ao montar ou executar qualquer manutenção em seu abrigo.

•Tenha cuidado com as ferramentas usadas

na montagem deste abrigo. Familiarize com a operação de todas as ferramentas elétricas.

•Nunca concentre todo seu peso sobre o

telhado do abrigo. Ao usar uma escada de abrir certiﬁ que-se de que ela esteja totalmente aberta e nivelada ao solo antes de subir.

•Mantenha crianças e animais afastados da

área de trabalho para evitar distrações ou a ocorrência de acidentes.

•Não tente montar o abrigo se estiver faltando

alguma peça, já que um abrigo parcialmente montado pode ser seriamente avariado por ventos leves.

•Não tente montar o abrigo em um dia com muito

vento, pois os grandes painéis agem como uma “vela de barco”, podendo ser carregados pelo vento tornando a construção difícil e insegura.

PRIMEIRO A SEGURANÇA....

borda aﬁ ada

RR04new

borda segura

borda aﬁ ada

(6)

Acabamento:

Para um acabamento duradouro limpe e encere periodicamente a

superfície externa. Retoque os arranhões na sua unidade assim que os perceber. Limpe

imediatamente a área com uma escova de aço; lave a área e aplique uma tinta de retoque

de acordo com a recomendação do fabricante.

Telhado:

Mantenha o telhado livre de folhas e de neve usando uma escova de cabo longo

e pêlo macio. Grande quantidade de neve no telhado pode daniﬁ car o abrigo tornando-o

um local inseguro. Nos países onde há neve existem Kits de Reforço de Telhado para a

maioria dos abrigos Arrow para maior proteção contra o acúmulo de neve.

Portas:

Mantenha sempre limpos os trilhos da porta e retire os resíduos que possam

impedir um deslizar suave. Lubriﬁ que o trilho da porta uma vez por ano com polidor de

móveis ou spray de silicone. Mantenha as portas fechadas e travadas para evitar danos

causados pelo vento.

Prendedores:

Utilize todas as arruelas fornecidas para proteger contra a inﬁ ltração da

chuva e para proteger o metal contra arranhões dos parafusos. Veriﬁ que regularmente o

seu abrigo à procura de parafusos e porcas soltas e reaperte, se necessário.

Umidade:

Uma folha de plástico (barreira de vapor) colocada sob toda a área do piso,

com uma boa ventilação, reduzirá a condensação.

Outras dicas....

• Lave com água e sabão as marcas de tinta das peças dos painéis revestidos.

• A impermeabilização com silicone pode ser utilizada como vedação para água em todo o abrigo.

Não armazene materiais químicos para piscina no seu abrigo. Combustíveis

e produtos corrosivos devem ser armazenados em recipientes herméticos

devidamente aprovados.

Guarde este Manual do Proprietário e Instruções de Montagem para consulta

futura.

CUIDADOS e MANUTENÇÃO...

(7)

A base para o seu abrigo

Base

RS07ctr new

OPÇÃO 1: KIT ARROW PARA ESTRUTURA DO PISO:

(Solicite n° FB106-A)

A Arrow tem a melhor base para o seu abrigo neste simples kit. Ele sustenta os itens armazenados acima do solo. Este kit deverá ser utilizado de uma das seguintes maneiras: A. Para suportar plataformas de compensado. B. Para ser preenchido com areia.

Recomendamos o uso combinado de: 1. Um KIT ARROW PARA ESTRUTURA DO PISO e 2. Um KIT ARROW PARA FIXAÇÃO

como um método eﬁ caz para prender o abrigo ao solo.

Reserve 1 a 2 horas para a construção.

OPÇÃO 2: Plataforma de madeira

Se você decidir construir sua própria base, assegure-se de selecionar os materiais apropriados. Estes são os materiais recomendados para a sua base:

• Madeira tratada à pressão com 38 mm x 89 mm (2" x 4") • Compensado para uso externo de 15,5 mm(5/8") -1220 mm x 2440 mm (4' x 8') NOTA: A madeira tratada a pressão não deve ser usada nos pontos onde ﬁ que em contato com seu abrigo de armazenamento. As

propriedades da madeira tratada a pressão irão acelerar o processo de corrosão.

Se a madeira tratada a pressão entrar em contato com seu abrigo para armazenamento sua garantia será anulada.

• Pregos galvanizados 10 e 4 penny • Blocos de concreto (opcional)

A plataforma deverá estar nivelada e plana (livre de ressaltos, valetas etc.) para proporcionar um bom suporte para o abrigo. Os materiais necessários podem ser obtidos no seu depósito de madeira local.

Para construir a base siga as instruções e o diagrama.

Construa a estrutura (usando pregos galvanizados 10 penny)

Meça seções de 40,6 cm/61,0 cm (16"/24")para construir a estrutura interna (veja o diagrama)

Prenda o compensado à estrutura (usando pregos galvanizados 4 penny)

Reserve de 6 a 7 horas para a construção.

OPÇÃO 3: LAJE DE CONCRETO

A laje deverá ter pelo menos 10,2 cm (4") de espessura. Ela deverá estar nivelada e plana para proporcionar um bom suporte para a estrutura. Estes são os materiais recomendados para a sua base:

• Quatro tábuas de 19 mm x 89 mm (1" x 4") (que serão removidas depois que o concreto tiver endurecido)

• Concreto • Folha de plástico de 0,15 mm de espessura

• Recomendamos para um concreto de resistência adequada o uso de uma mistura de:

• 1 parte de cimento • 3 partes de cascalho pequeno

• 2 partes e meia de areia limpa

97 1/2" 247,7 cm 68 3/4" 174,6 cm 16"/24" 40,6 cm/61,0 cm 97 1/2" 247,7 cm 68 3/4" 174,6 cm FRENTE (PORTA)

Prepare o Local/Construa a Fundação

1. Cave um quadrado de 15,2 cm (6") de profundidade no solo (remova a relva).

2. Preencha até 10,2 cm (4") do quadrado com cascalho bem compactado.

3. Cubra o cascalho com uma folha de plástico de 0,15 mm.

4. Construa uma estrutura de madeira usando quatro tábuas de 19 mm x 89 mm (1" x 4")

5. Despeje concreto para preencher o buraco e a estrutura até a espessura de 10,2 cm (4") de concreto. Certiﬁ que-se de que a superfície esteja nivelada.

Reserve de 3 a 5 horas para a construção e uma semana para que o concreto endureça completamente.

Nota: A Plataforma/Laje deverá estender-se 1,4 cm (9/16") além da estrutura do piso em todos os quatro lados. Sele este 1,4 cm (9/16") de madeira com cimento para telhado (não incluído), ou coloque uma inclinação nos 1,4 cm (9/16") de concreto ao despejá-lo, para um bom escoamento da água.

Nota: Dimensões da laje concluída com a madeira removida. FRENTE (PORTA)

(8)

É importante que toda a estrutura do piso seja ﬁ xada depois que o abrigo for levantado. A seguir as formas recomendadas de ﬁ xação.

Kit Arrow para ﬁ xação: (Modelo n° AK4 ou 60298)

Recomendado para uso com qualquer base sugerida. Contém: 4 Chumbadores com Cabos, braçadeiras

e instruções de instalação.

Fixação do abrigo

FIXAÇÃO

RR08new

Kit Arrow para ﬁ xação: (Modelo n° AK100 ou

68383)

Recomendado para uso com base de concreto.

Contém: Reforços de canto, grampos de perímetro,

ferragens, broca para concreto de 1/4" e instruções de instalação.

Fixação no concreto:

1. Para laje de concreto despejado ou sapata de alicerce ou blocos para pátio:

Parafusos angulados de 6 mm x 51 mm (1/4" x 2"). 2. Para ﬁ xação em pilar de concreto despejado após a construção do abrigo: Parafusos angulados de 6 mm x 152 mm (1/4" x 6").

Fixação em madeira/caibro:

Use parafusos para madeira de 6 mm (1/4"). As estruturas possuem furos de 6 mm (1/4") de diâmetro para ﬁ xação adequada.

1. 2.

SOBRE AS VIGAS E DENTRO DO SOLO

(9)

Retire das embalagens de parafusos e guarde para o

último passo.

66029 Bucha (2)

(Embalado com os Parafusos) 6228

Suporte do Trilho (2)

66382

Guia Inferior da Porta (4) 66769 Carretilha da Porta (4) 66183 Tampa de Acabamento do Telhado (2 direitas e 2 esquerdas)

FERRAGENS

RS09 ctr 7916 (4)

Suporte da Viga do Telhado

67293 Fita de Vedação (1) 65103 (105) Porca sextavada n° 8 - 32 65004 (266) n° 8A x 5/16" (8 mm) Parafuso 65923 (105) n° 8 -32 x 3/8" (10 mm) Parafuso 65900A (8) n° 10B x 1/2" (13 mm) Parafuso preto

(Embalado com os Parafusos)

66045 Maçaneta (2) 66646 Anilha (279) (8 folhas de 40 ) 65109 (6) n° 8-32 Porca de Acabamento (Embalado com os Parafusos)

67468 Tampa do Cume (2) (com logotipo da Arrow)

(10)

1 6615 Cantoneira da Parede Traseira 2 2 6617 Emenda de Trilho de Porta 1 3 10498 Contravento Horizontal de Porta 4 4 6658 Contravento do Frontal 2 5 7875 Painel de Telhado 4 6 7906 Frontal Direito 2 7 7907 Frontal Esquerdo 2 8 8461 Tampa de Cumeeira 1 9 8466 Painel do Telhado Direito 2 10 8467 Painel do Telhado Esquerdo 2 11 8474 Viga do Telhado 3 12 8476 Cantoneira da Parede Lateral 3 13 9920 Viga U da Parede Lateral 2 14 8482 Centralizador de Telhado Lateral 2

15 8941 Soleira 1

16 8946 Estrutura do Piso Lateral 2 17 6515 Painel da Parede 4 18 6278 Contravento Vertical da Porta 2 19 10478 Portas Direita e Esquerda 2 20 6243 Painel da Parede 2 21 9369 Batente da Porta 2 22 9924 Viga U da Parede Traseira 2 23 9377 Estrutura do Piso Traseiro 2 24 9378 Trilho da Porta 2 25 9379 Estrutura do Piso Dianteiro 2 26 9381 Painel do Canto Dianteiro 2 27 9385 Painel do Canto Traseiro 2

LISTA DE PEÇAS

TM10 ctr

Montagem N° da Peça Descrição da Peça Quant. Lista de por n° chave na caixa Veriﬁ cação

(11)

11 9 5 5 10 14 8 12 12 11 11 10 6 7 9 5 5 14 7 6 4 24 24 2 3 3 1 1 20 20 27 27 17 17 13 13 17 17 26 26 21 21 18 18 19 19 16 16 25 25 15 3 3 23 23 12 22 22 4

Montagem por nº chave

(12)

A estrutura do piso dianteiro é composta de três peças. A estrutura de piso traseiro é composta de duas peças. Os furos nestas peças alinham-se quando as peças estão posicionadas com a quantidade de sobreposição correcta. As ilustrações abaixo mostram o comprimento correcto total para a dianteira e a traseira. Proceda como segue:

1

Posicione as estruturas do piso dianteiro conforme mostrado.

Centralize a soleira com os furos

de drenagem voltados para fora, em cima das duas estruturas do piso dianteiro. Junte as estruturas colocando oito parafusos.

2

Sobreponha as estruturas do piso traseiro conforme mostrado.

Os furos nestas peças alinham-se quando as peças estão posicionadas com a sobreposição correcta. Veja a ilustração abaixo para o comprimento total da estrutura do piso traseiro. Junte as estruturas colocando cinco parafusos no conjunto da estrutura, conforme mostrado.

3

Veriﬁ que novamente o comprimento de cada peça e coloque-as de lado para uso futuro.

 8941 Soleira (1)

 9379 Estrutura do Piso Dianteiro (2)  9377 Estrutura do Piso Traseiro (2)

9379 PASSO

1

8941 Conjunto da Estrutura do Piso Dianteiro 95 7/8" 243,5 cm PASSO

2

9379 9377

Estrutura do Piso Traseiro 95 7/8" 243,5 cm 9377 95 7/8" 243,5 cm Traseira 9377 9379 8941 9379 FUROS DE DRENAGEM PARA FORA

Passo 1

RS12 ctr



_{Peças necessárias para }

Conjuntos das Estruturas

do Piso

(13)

_{6615 Cantoneira da Parede Traseira (2)} _{9924 Viga U da Parede Traseira (2)}

As peças da estrutura principal reforçam as paredes. Estas peças serão posteriormente instaladas no centro e na borda superior da parede traseira. Proceda como segue:

1

Sobreponha as vigas U da parede traseira conforme mostrado na ﬁ gura

e prenda as duas peças com um parafuso no furo central (os cinco

furos se alinharão).

2

Sobreponha as cantoneiras da parede traseira conforme mostrado

na figura e prenda-as com um parafuso no furo central.

3

Veriﬁ que novamente o comprimento de cada peça e coloque-as de lado para uso futuro.

9924 9924

PASSO

1

Viga U da Parede Traseira 94 5/8" 240,3 cm

6615

PASSO

2

6615

Cantoneira da Parede Traseira 94 5/8" 240,3 cm

Cantoneira da Parede Traseira 94 5/8" 240,3 cm PASSO

3

Passo 2

RS13 ctr



_{Peças necessárias para }

Conjuntos de Estruturas

Viga U da Parede Traseira 94 5/8" 240,3 cm

(14)

_{8474 Viga do Telhado (1)}

_{8476 Cantoneira da Parede Lateral (1)}

As vigas do telhado juntam os dois frontais e suportam os painéis do telhado. A viga principal do telhado é composta de duas peças aparafusadas.

1

Coloque a cantoneira da parede lateral costa a costa, com uma viga de tecto e prenda uma na outra

usando dez parafusos.

2

Coloque esta peça de lado para uso futuro.

Montado

8476 Cantoneira da Parede Lateral

8474 Viga do Telhado PASSO

1

Passo 3

RS14 ctr



_{Peças necessárias para }

Conjunto da Viga

do Telhado

(15)

NOTA:

Emenda do Trilho da Porta (peça pintada)

_{6617 Emenda do Trilho}

da Porta (1)

 9378 Trilho da Porta (2)

O conjunto de trilho da porta suporta as portas deslizantes e reforça a parede dianteira. Ele é composto de três peças.

1

Utilizando a emenda de trilho de porta (pintada) junte as peças

do trilho da porta (galvanizadas)

ponta a ponta, conforme mostrado.

2

Coloque quatro parafusos

s o m e n t e n a a b a i n f e r i o r .

Dica: Os furos no lado superior do

conjunto do trilho da porta são feitos para prender o frontal ao topo da parede dianteira em etapa posterior.

3

Posicione as corrediças da porta nas pernas dos trilhos, pela ponta do conjunto do trilho da porta, conforme mostrado na vista da extremidade.

4

Coloque esta peça de lado para uso futuro. 66769

3

94 5/8" 240,3 cm PASSO

4

1

PASSO

2

9378 9378 6617 66769 94 5/8" 240,3 cm

Passo 4

RS15 ctr



_{Peças necessárias para }

Conjunto do Trilho

da Porta

PASSO PASSO (4) CORRETO INCORRETO

Aba maior para cima

Carretilha da VISTA DA EXTREMIDADE Aba maior para cima Aba menor para baixo 6617 Parte Pintada 9378 9378

(16)

PASSO

1

8946 9379 Nível PASSO

2

FRENTE 8946

Passo 5

RS16 ctr



Peças necessárias para 

Estrutura do Piso

8946

8946 ₉₃₇₇

(8) (2)

A estrutura do piso deve ser quadrada e

nivelada ou os furos não se alinharão.

1

Monte os quatro cantos da

estrutura do piso usando dois parafusos em cada canto, como mostrado. Nos cantos frontais, aperte os parafusos a partir do lado inferior com as porcas por cima.

2

Meça a estrutura do piso na diago-nal. Quando as medidas das diagonais estiverem iguais, a estrutura do piso estará correta.

NOTA

Se estiver usando uma plataforma de madeira ou bloco de concreto

não aperte ainda as estruturas do piso sobre a base. Você ﬁ xará

o abrigo quando ele estiver montado.

TRASEIRO DIREITO

FRONTAL DIREITO

Quando as medidas diagonais estiverem iguais a estrutura do piso estará correta.

_{Conjunto da estrutura do piso (1)} _{8946 Estrutura do Piso Lateral (2)} _{Conjunto do piso traseiro (1)}

(17)

1

Posicione os painéis de canto traseiros nos cantos traseiros, como

mostrado. A parte mais larga de cada painel de canto traseiro deve ser colocada ao longo da traseira do abrigo. Prenda os painéis de canto à estrutura do piso com quatro parafusos.

2

Posicione um painel de canto dianteiro no canto da estrutura do

piso conforme mostrado. A parte mais larga de cada painel de canto dianteiro deve ser colocada ao longo da dianteira do abrigo. Um pequeno vão existirá entre o painel de canto dianteiro e a soleira. Prenda o painel de canto à estrutura do piso com três parafusos.

NOTA

O restante da montagem do abrigo requer muitas horas e mais de uma pessoa. Não prossiga além deste ponto se não tiver tempo para

completar a montagem hoje. Um abrigo montado parcialmente pode ser severamente daniﬁ cado por

ventos leves.

Cada parafuso e parafuso auto-atarrachante da parede requer

uma anilha.

3

Veriﬁ que novamente os números de peça nos painéis da parede, antes

 9380 Painel de Canto Dianteiro (2)  9384 Painel de Canto Traseiro (2)

FRENTE PASSO VISTA EM PLANTA 9384 LATERAL TRASEIRA Lado Largo 9380 LATERAL Lado estreito 9384

2

9380 PASSO

1

Anilha O Painel assenta na estrutura, conforme mostrado 9380 9384 9380 PASSO

3

Passo 6

RS17 ctr



_{Peças necessárias para }

Cantos

A estrutura do piso deve estar no

esquadro e nivelada caso contrário os

9384

NOTA

Atenção para montar o painel correcto em cada posição conforme mostrado.

CORRETO INCORRETO

(18)

_{Conjunto do Trilho da Porta (1)}

 Conjunto da Cantoneira da Parede Traseira (1) _{8476 Cantoneira da Parede Lateral (2)}

_{Conjunto de Viga U da Parede Traseira (1)} _{9920 Viga U da Parede Lateral (2)}

As peças da estrutura principal dão rigidez às paredes laterais e fornecem uma superfície para prender os frontais que suportam o telhado.

1

Prenda o conjunto de cantoneira da parede traseira na parte superior

interna da parede traseira utilizando parafusos.

2

Prenda o conjunto de viga U da parede traseira no meio da parede

traseira utilizando parafusos.

3

Prenda as cantoneiras da parede lateral na parte superior interna dos

painéis laterais utilizando parafusos. As cantoneiras das paredes laterais devem-se sobrepor à cantoneira da parede traseira nos cantos.

4

Prenda as vigas U das paredes laterais no meio do painel lateral

utilizando parafusos. Prenda as partes sobrepostas nos cantos traseiros com parafusos.

5

Prenda o conjunto do trilho da porta (furos para cima) na parte

superior dos painéis da parede dianteira utilizando parafusos. Veja a ﬁ gura. 9920 PASSO

2

FRENTE 6615

1

9924 8476 PASSO

4

PASSO 9378 Aba maior para cima Abertura virada para dentro FRENTE Aba menor para baixo PASSO As cantoneiras da parede

devem estar viradas para o interior do abrigo.

conjunto do trilho da porta

3

Passo 7

RS18 ctr



_{Peças necessárias para }

Estruturas

PASSO

(19)

_{8995 Painel de Parede (4)} _{9363 Painel de Parede (2)}

Os painéis da parede vêm em duas larguras. Cada painel da parede possui um friso de um lado. O friso deve ser encaixado no friso do painel seguinte.

1

Localize todos os painéis da parede e coloque-os ao longo do

abrigo.

2

Certiﬁ que-se de ter colocado os painéis correctos em cada posição. Faça isto sobrepondo os painéis e determinando se os furos se alinham com os furos na estrutura.

3

Prenda os painéis de parede na parte superior e inferior com parafusos .

4

Prenda o centro de cada painel de parede à viga U da parede com parafusos. Prenda os frisos sobrepostos com um parafuso e uma porca com dois auto-atarrachantes.

5

Quando todos os painéis de parede estiverem aparafusados na posição correcta, o abrigo será semelhante à ﬁ gura ao lado. PASSO

2

9363 9363 8995 8995 8995 8995

Friso por Baixo

Detalhe Mostrando o Centro do Painel Aparafusado à Viga U da Parede. Parafusos e porcas não atravessam a viga U na parte sobreposta. PASSO

4

PASSO

3

Utilize parafusos e porcas na sobreposição da cantoneira da parede na parte superior do painel na traseira. PASSO

5

PASSO

1 Passo 8

RS19



Peças Necessárias para 

Painéis da Parede

Os painéis

assentam na estrutura, conforme mostrado.

(20)

_{9900 Batentes da Porta (2)}

Os batentes da porta reforçam a abertura da porta e proporcionam um acabamento atraente. Siga estes passos para os dois batentes.

1

Aparafuse o batente da porta no

painel dianteiro com três parafusos, porca se porca de remate, conforme mostrado. Pressione um bucha

dentro do furo no centro do batente o mais próximo possível da abertura da porta.

2

Aparafuse a parte superior do batente ao trilho da porta com dois parafusos. Faça o mesmo com a base na estrutura.

Repita os passos s 1 e 2 para o batente oposto da porta.

1

PASSO

2

PASSO Bucha Porca Sextavada Bucha Porca de Remate VISTA EM PLANTA Trilho da Porta (3) parafusos Parafusos FRENTE VISTA EM PLANTA Trilho da Porta Parafusos Parafusos

Passo 9

RS20 ctr



_{Peças necessárias para }

Batentes da Porta

9900

(8) (6)

(21)

Os frontais ficam em cima das paredes dianteira e traseira para suportar as vigas do telhado.

NOTA

Os frontais estão embalados encaixados um no outro e podem ser confundidos com

uma única peça. Separe-os cuidadosamente antes de

prosseguir.

1

Prenda os quatro suportes de viga de telhado aos frontais com

dois parafusos, anilhas e porcas.

NOTA

A perna de montagem do suporte deve estar virada para o centro do

frontal.

 7906 Frontal Direito (2) _{7907 Frontal Esquerdo (2)}

 7916 Suporte da Viga do Telhado (4)

7907 Anilha

Suportes da Viga do Telhado7916 7906

FRENTE

1

PASSO

Passo 10

RS21 ctr



_{Peças necessárias para }

Conjuntos de Frontais

(22)

 Conjunto do Frontal Esquerdo (2)  Conjunto do Frontal Direito (2)  6658 Contravento do Frontal (2)

1

Suspenda e prenda um frontal direito e um esquerdo, sob a cantoneira no canto, à cantoneira da parede traseira com parafusos.

Dica: No frontal traseiro, utilize um

parafuso e porca na sobreposição da cantoneira da parede traseira. No frontal dianteiro, deixe sem montar os dois parafusos mais próximos da perna do frontal central.

2

Junte os frontais esquerdo e direito com um contravento do

frontal utilizando parafusos e porcas apenas nos dois furos inferiores.

3

Repita os Passos 1 e 2 para o trilho da porta na parte dianteira do abrigo, excepto para os suportes do trilho,

aperte conforme mostrado.

2

PASSO 6658 Contravento do Frontal Suportes do Trilho 6228

1

PASSO

3

PASSO

Passo 11

RS22 ctr



Peças necessárias para 

Frontais/Contraventos

Frontal

(23)

 Viga Principal do Telhado (1)  8474 Vigas do Telhado (2)

1

Prenda a viga principal do telhado com o contravento do frontal

no frontal dianteiro.

2

Prenda a outra extremidade da viga principal do telhado com o contravento do frontal no frontal traseiro.

3

Prenda as vigas do telhado

restantes, com os furos pequenos na parte superior, conforme mostrado,

utilizando parafusos e porcas.

1

PASSO

8474 Viga do Telhado

Conjunto da Viga do Telhado Principal

2

PASSO

3

PASSO

Passo 12

RS23



_{Peças necessárias para }

(24)

_{8466 Painel do Telhado Direito (1)}

A instalação dos painéis de telhado é mais fácil com o uso de um escadote. Instale o primeiro painel de telhado no canto traseiro direito do abrigo. Cada parafuso e auto-atarrachante do telhado requer uma anilha.

NOTA

Meça novamente as diagonais do abrigo e faça os ajustes para assegurar-se de que o abrigo está

em esquadria e nivelado. Isto fará com que os painéis se assentem melhor e os furos se alinhem. Não

chumbe a estrutura do piso.

NOTA

Se um Kit Beef-Up para Telhado tiver sido comprado, monte antes

de instalar os painéis do telhado.

1

Localize os painéis de telhado pelos seus números. Observe a sequência e a posição em que deverão ser instalados.

2

Posicione o painel de telhado direito no canto traseiro direito

e parafuse no frontal com cinco parafusos e porcas e com a viga de telhado utilizando dois parafusos.

Não aperte ainda a extremidade inferior do painel com a cantoneira da parede lateral. 8466 Painel do Telhado direito

FRENTE

Anilha Parafuso Frontal PASSO

2

PASSO

1

Porca 1 2 ₃ 4 5 6 7 8467 7875 7875 8466 8467 7875 7875 8466 8 6 2 4 1 5 7 3

Passo 13

RS24 ctr



_{Peças necessárias para }

Painel do Telhado Direito

FRENTE

(25)

1

Instale um painel de telhado esquerdo no canto traseiro esquerdo

e no canto dianteiro direito do telhado. Instale um painel de telhado direito

no canto dianteiro esquerdo do telhado.

2

Corte 2 tiras curtas de 2" (5,1 cm) de ﬁ ta adesiva de vedação e

coloque-as de lado. Cubra a junta no cume com fi ta adesiva de vedação. Desenrole a fi ta e pressione-a para baixo sobre a abertura da cumeeira enquanto instala cada painel do telhado. Não corte a fi ta ainda.

3

Instale quatro painéis de telhado

na sequência e posições mostradas na página anterior. Não ﬁ xe ainda a extremidade inferior dos painéis nas cantoneiras das paredes laterais.

Continue vedando a abertura da cumeeira com ﬁ ta adesiva. Prenda as sobreposições dos painéis do telhado que não forem utilizadas como tampa de cumeeira. Cubra a cabeça do parafuso com o pedaço de ﬁ ta de vedação de 2" (5,1 cm).

NOTA

O friso estreito de sobreposição de um painel é coberto pelo friso

mais largo do painel adjacente, quando possível.

 8467 Painel do Telhado Esquerdo (2)  7875 Painel do Telhado (4)

 8466 Painel do Telhado Direito (1)

NOTA

Se os furos da viga de telhado não se alinharem com os furos dos painéis, inverta a posição do abrigo da esquerda para a direita. Se isso não resolver, o

seu abrigo pode não estar

nivelado. Calce os cantos até que

FRENTE

Não aparafuse ainda

Corte a ﬁ ta adesiva e dobre por baixo

FRENTE

Fixar na sobreposição com parafusos 7875 Painel do Telhado Fixar na sobreposição com parafusos É aparafusado à viga do telhado Rolo de ﬁ ta de vedação 8467 Painel do

Telhado Esquerdo PASSO

2

PASSO Tiras PASSO É aparafusado à viga do telhado 8466 Painel do Telhado Direito

1

3

Passo 14

RS25 ctr



_{Peças necessárias para }

Conjunto de Telhado

(26)

 8461 Tampa de Cumeeira (1)

1

Instale a tampa de cumeeira

sobre o telhado, depois de completar a montagem, com parafusos e porcas. Não aperte as extremidades da tampa da cumeeira enquanto não for instruído a fazê-lo.

2

Prenda a extremidade inferior dos painéis nas cantoneiras das paredes laterais utilizando parafusos e porcas.

8461 PASSO

2

PASSO

1

Passo 15

RS26



Peças necessárias para 

(27)

 8482 Perﬁ l Lateral do Telhado (2)

1

Parafuse o perfil lateral do telhado na extremidade inferior dos

painéis de telhado de cada lado do abrigo utilizando parafusos em cada sobreposição de painel.

2

Com o seu polegar e indicador, dobre o flanco inferior do perfil de acabamento lateral do telhado do canto para dentro, o suﬁ ciente para que as tampas dos perﬁ s de acabamento direito e esquerdo se encaixem nos cantos direito e esquerdo. 8482 PASSO

4

PASSO

1

PASSO

2

PASSO

3

Tampa de Cume Tampa do Perﬁ l de Acabamento Perﬁ l de Acabamento Lateral do Telhado 8482

Passo 16

RS27



Peças necessárias para 

Perﬁ l Lateral do Telhado

3

Prenda as tampas do perfil de acabamento com o perfil de acabamento utilizando um parafuso.

4

Prenda as nervuras dos painéis do telhado, as tampas de cume e as

tampas de cumeeira juntas utilizando parafusos e porcas.

Coloque o ﬂ anco para dentro para que se ajuste dentro da tampa

de acabamento do telhado

(28)

 10488 Portas Esquerda e Direita (2)

 10498 Contravento Horizontal da Porta (4)  9355 Contravento Vertical da Porta (2)

Os passos desta página mostram como montar a porta direita. Você executará exactamente os mesmos procedimentos para a porta esquerda. Cada parafuso e porca da porta necessita de uma anilha.

Proceda como segue:

1

Prenda a maçaneta na porta

com 2 parafusos e porcas conforme mostrado.

2

Segure o contravento vertical da porta contra o centro da superfície

interna da porta e gire o parafuso para manter o contravento vertical da porta em posição. Aparafuse a porta acima e abaixo da conexão central utilizando 2 parafusos.

3

Coloque um contravento horizontal de porta nas bordas

superior e inferior e ﬁ xe com 1 parafuso no centro.

4

Fixe as guias de porta inferiores e as porcas conforme ilustrado.

5

Repita os passos 1 a 4 para a

porta esquerda. Contravento da Porta Horizontal _Porta Anilha

Passo 17

TM28 ctr



_{Peças necessárias para }

Conjunto da Porta

VISTA DA EXTREMIDADE MOSTRANDO:

4

10498

2

9355 10498

3

1

66382 10498 9355 66045 9355 10498 10488 Porta Direita ₁₀₄₈₈ Porta Esquerda 66382 66045 66045 (4) (6) (12) PASSO PASSO PASSO PASSO

(29)

_{Conjunto da Porta Direita (1)} _{Conjunto da Porta Esquerda (1)}

1

Pelo lado de dentro do abrigo, coloque a parte inferior do conjunto da porta direita (à sua esquerda quando está dentro do abrigo), atrás do batente da porta dentro do trilho da estrutura dianteira.

2

Posicione a parte superior da porta de modo que os furos na porta se alinhem com os furos das corrediças da porta.

3

Prenda a porta com as corrediças da porta utilizando dois parafusos Nº 10B x 1/2" (13 mm) por corrediça de porta.

NOTA

Os furos nas corrediças da porta permitem o ajuste das portas.

Posicione a porta nos furos centrais.

4

Repita os passos 1 a 3 para a porta esquerda.

Conserve este Manual do Proprietário e Instruções de Montagem para referência futura.

2

Contravento Horizontal da Porta

PASSO

1

PASSO

3

Parafuso preto Nº 10B x 1/2" (13 mm) Corrediça da Porta Furos de Regulação Os Furos de Regulação Permitem que as Portas Fechem-se Uniformemente

em Seu Comprimento.

Porta Direita Porta Esquerda PASSO

4

Conjunto da Estrutura do Piso Dianteira Trilho da Porta

Deslizante da Porta

Porta

Passo 18

RS29 ctr



_{Peças necessárias para }

Instalação e Regulação da Porta

PASSO Frontal

(30)

TM30

Fixação

Fixe seu abrigo nesse momento.

Estrutura do piso

Se você tiver adquirido um Kit de Estrutura do Piso você precisará fazer a instalação primeiro.

(31)

ZL31

A ferrugem é o processo natural de oxidação que ocorre quando um metal desprotegido é exposto à umidade. As áreas de problema incluem furos de parafusos, bordas não acabadas, ou onde ocorrem arranhões e cortes na camada protetora durante a montagem, manuseio ou uso normal. A identiﬁ cação destas áreas com problemas normais de oxidação e algumas precauções simples de proteção contra a ferrugem podem ajudar a impe-dir que a ferrugem se desenvolva ou detê-la assim que aparecer.

1. Evite riscar ou cortar a superfície de revestimento, interna e externa.

2. Utilize todas as arruelas fornecidas. Além de ajudar a proteger contra a inﬁ ltração de chuva, as arruelas impedem que o metal seja arranhado pelos parafusos.

3. Mantenha o telhado, o perímetro da base e os trilhos das portas livres de detritos e folhas que possam se acumular e reter a umidade.. Eles podem causar um dano duplo, uma vez que libertam ácidos quando se deterioram.

4. Conserte os arranhões e cortes e qualquer área de ferrugem visível o mais rápido possível. Certiﬁ que-se de que a superfície esteja livre de umidade, óleo, sujeira ou limo e aplique uma camada uniforme de tinta de retoque de alta qualidade.

(32)

RS30
