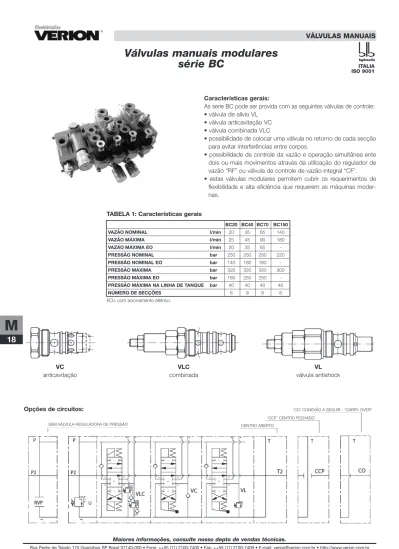

Válvulas manuais modulares série BC

18

M

ITALIA ISO 9001

Válvulas manuais modulares série BC

Características gerais:

as serie BC pode ser provida com as seguintes válvulas de controle:

• válvula de alívio vL

• válvula anticavitação vC

• válvula combinada vLC

• possibilidade de colocar uma válvula no retorno de cada secção para evitar interferências entre corpos.

• possibilidade de controle da vazão e operação simultânea ente dois ou mais movimentos através da utilização do regulador de vazão “rF” ou válvula de controle de vazão integral “CF’.

• estas válvulas modulares permitem cubrir os requerimentos de flexibilidade e alta eficiência que requerem as máquinas moder- nas.

TABELA 1: Características gerais

BC20 BC40 BC70 BC150

VAZÃO NOMINAL l/min 20 35 65 140

VAZÃO MÁXIMA l/min 25 45 90 180

VAZÃO MÁXIMA EO l/min 20 35 65 -

PRESSÃO NOMINAL bar 250 250 250 220

PRESSÃO NOMINAL EO bar 140 180 180 -

PRESSÃO MÁXIMA bar 320 320 320 300

PRESSÃO MÁXIMA EO bar 180 250 250 -

PRESSÃO MÁXIMA NA LINHA DE TANQUE bar 40 40 40 40

NÚMERO DE SECÇÕES 6 9 8 8

EO= com acionamento elétrico.

Opções de circuitos:

VC anticavitação

VLC combinada

VL válvula antishock

SEM vÁLvULa rEGULadOra dE PrESSãO

‘CO’ COnEXãO a SEGUIr - “Carry OvEr”

‘CCP’ CEntrO FEChadO

CEntrO aBErtO

Maiores informações, consulte nosso depto de vendas técnicas.

19

M

Exemplo de utilização:

Controle de vazão ajustável compensado na pressão RF:

Essa válvula divide as linhas de óleo que passa para linha by-pass

“by”. Uma é a vazão prioritária “PF” ajustável através de uma manopla montada sobre a válvula, a segunda é o exedente “EF”

recebe a vazão não utilizada por uma válvula prioritária.

a combinação dos vários tipos de válvulas “rF” permitirá exe- cuções de circuitos variados no que demostraremos mais adiante.

O uso que daremos ao prioritário “PF” e ao exedente “EF” deter- minará as possibilidades dos distintos divisores de vazão e dos seguintes elementos que serão necessários de acordo ao se- guinte detalhe:

um ou vários elementos

posteriores a divisora ao tanque (t) utilizando só elementos standard (S-v) RFS

um ou vários elementos P posteriores a divisora

um ou vários elementos posteriores a válvula prioritária

o primeiro elemento deverá ser “r” os se- guintes standard (S-v) RFP

ao tanque um ou vários elementos

sucessivos a divisora veja abaixo RFPP

ao mesmo elemento a um ou mais elementos

depois de um elemento CF ou CFv somente ele- mentos r, rv, CF ou CFv

podem ser urtilizados CF-CFV

elemento standard S-V

elemento prioritário para ser somente utilizado com conexão com rFP P-PV

elemento que recupera a vazão excedente EF

para ser somente utilizado com rFP/rFPP e depois de elementos CF-CFv R-RV

elemento que utiliza a vazão prioritária P e recupera o excedente ao by-pass By

se usa exclusivamente com último ou único elemento antes da saída.

PR-PRV

SOLICITE PELO CÓDIGO:

TAMANHO DE VÁLVULA N º DE SEÇÕES

( VER TABELA 1 PAG M17)

TENSÃO DE ALIMENTAÇÃO 12 OU 24 G= ROSCA

U= VÁLVULA DE ALÍVIO ( VER TABELA 3 PAG M02)

TIPO DE ELEMENTO

( VER PÁG . DESCRIÇÃO DE CADA MODELO BC)

TIPO DE ACIONAMIENTO ( VER TABELA 4 M02)

ÊMBOLO ( VER TABELA 5 PAG M04)

CONTROLE DO ÊMBOLO ( VER TABELA 6 PAG M05)

PRESSÃO A SEGUIR ÊMBOLO

CONTROLE DE EMBOLO TIPO DE ACIONAMIENTO TIPO DE ELEMENTO VÁLVULA AUXILIAR

CONTROLE DE ÊMBOLO ÊMBOLO

TIPO DE ACIONAMIENTO TIPO DE ELEMENTO

BC40 / 3 12VDC G U / S EO AE 1E / V EO AE 1E VLCAB(100) / CF MO B2 / CO

PrIOrItÁrIO PrIOrItÁrIO

PrIOrItÁrIO

20

M

ITALIA ISO 9001

BC40/4 GU/S MO A1/RFS/S MO A1/S MO A1/

Aplicações:

O motor a é alimentado pela vazão total da bomba.

Os cilindros C e d alimentados abaixo da válvula rFS são ali- mentados pela válvula priori- taria PF que é ajustavel a través da manopla da válvula.

BC40/5 GU/RFP/P MO A1/PV MO A1/R MO A1/S MO A1/

Os motores a e B são alimen- tados pela válvula prioritária PF que é ajustável através da manopla da válvula. Os cilin- dros C e d são alimentados por toda a vazão da bomba quando são operados individ- ualmente.

Quando é operado um motor e

um cilindro simultâneamente o

motor é alimentado através da

válvua PF e cilindro pelo exce-

dente EF. Se um cilindro é

operado durante a operação

do motor, este não variará sua

velocidade.

Maiores informações, consulte nosso depto de vendas técnicas.

21

M

BC40/3 GU/S MO A1/RFP/PR MO D8/CO O cilindro C é alimentado pela

vazão total da bomba. O motor a é alimentado pela vazão pri- oritária PF que é ajustável através da manopla da válvula.

a vazão excedente EF é re- cuperada canal do by pass . através de uma conexão CO pode utilizar se desta vazão para outros consumidores no comando a seguir.

BC20/4 GU/CFV MO D8/CF MO D8/RV MO A1/S MO A1/

Os motores a e B são alimentados pela vazão prioritaria PF através de dois elementos CF que possuem válvula de controle de vazão integradas permitindo um ajuste de velocidade indepen- dinte de cada motor.

a vazão excedente EF é recuperada canal de by pass e desta

maneira disponível para o resto dos elementos.

Os cilindros C e d são alimentados por toda vazão da bomba quando são operados individualmente. Quando um ou ambos motores são operados, os cilindros são alimentados somente por pelo fluxo EF.

BC70/2 GU/RFPP/R MO A1/

O motor a é alimentado pela vazão excedente EF, a vazão prioritaria PF vai ao tanque.

Como a quantidade de óleo

desviada ao tanque é cons-

tante, se variar a vazão da

bomba, variará proporcional-

mente a velocidade do motor.

22

M

ITALIA ISO 9001

BC20

Características gerais

BC20 VAZÃO NOMINAL l/min 20 VAZÃO MÁXIMA l/min 25 VAZÃO MÁXIMA EO l/min 20 PRESSÃO NOMINAL bar 250 PRESSÃO NOMINAL EO bar 140 PRESSÃO MÁXIMA bar 320 PRESSÃO MÁXIMA EO bar 180 PRES. MÁX. EM TANQUE bar 40 EO= com acionamento elétrico.

Roscas standard

CODIGO A-B P T P

T

G 1/4” 3/8” 3/8” 3/8” 3/8”

F 9/16”-18 3/4”-16 3/4”-16 3/4”-16 3/4”-16

MODELO L I Kg

BC20/1 91 55 BC20/2 126 90 BC20/3 161 125

teste a 50ºC viscosidade 3,5ºE.

Elemento prioritario aumenta a queda de pressão entre 5 a 8 bar.

Q U a n tI d a d E d E C O r P O S Q U a n tI d a d E d E C O r P O S Q U a n tI d a d E d E C O r P O S

Maiores informações, consulte nosso depto de vendas técnicas.

23

M

Elemento de entrada Peso= 0,9 kg

Entrada SEM vÁLvULa

dE aLIvIO

Elemento standard Peso= 1,3 kg

Elemento para válvulas auxiliares Peso= 1,7 kg

Para utilizar elementos sem regulador depois do elementos CF ou CFv deverá ser un elemento r ou rv.

Elemento com regulador de vazão, compensada em pressão Peso= 1,8 kg

Elemento com regulador de vazão, compensada em pressão e válvulas auxiliares

Peso= 2,2 kg

Elemento com regulador de vazão compensada em pressão, montagem vertical

Peso= 1,2 kg

Elemento com regulador de vazão compensada em pressão, montagem horizontal

Peso= 1,2 kg Elemento de saída

Peso= 1 kg

Tipo de elementos:

CEntrO aBErtO

CEntrO FEChadO

COnEXãO a SEGUIr

Para utilizar elementos sem regulador depois do elementos CF ou

CFv deverá ser un elemento r ou rv.

24

M

ITALIA ISO 9001

BC40

Características gerais

BC40 VAZÃO NOMINAL l/min 35 VAZÃO MÁXIMA l/min 45 VAZÃO MÁXIMA EO l/min 35 PRESSÃO NOMINAL bar 250 PRESSÃO NOMINAL EO bar 180 PRESSÃO MÁXIMA bar 320 PRESSÃO MÁXIMA EO bar 250 PRES. MÁX. EM TANQUE bar 40 EO= com acionamento elétrico.

Roscas standard

CODIGO A-B P T P

T

G 3/8” 1/2” 1/2” 1/2” 1/2”

F 3/4”-16 7/8”-14 7/8”-14 7/8”-14 7/8”-14

MODELO L I Kg

BC40/1 107 60 BC40/2 147 100 BC40/3 187 140

teste a 50ºC viscosidade 3,5ºE.

Elemento prioritario aumenta a queda de pressão entre 5 a 8 bar.

Q U a n tI d a d E d E C O r P O S Q U a n tI d a d E d E C O r P O S Q U a n tI d a d E d E C O r P O S

Maiores informações, consulte nosso depto de vendas técnicas.

25

M

Elemento de entrada Peso= 1,2 kg

Entrada SEM vÁLvULa

dE aLIvIO

Elemento standard Peso= 2 kg

Elemento para válvula auxiliar Peso= 2,8 kg

Elemento de regulação da vazão compensada na pressão Peso= 3,2 kg

Tipo de elementos:

Para utilizar elementos sem regulação depois de elementos CF ou CFv deverá ser um elemento r ou rv.

26

M

ITALIA ISO 9001

Elemento com regulador de vazão, compensada em pressão e válvulas auxiliares Peso= 3,5 kg

Elemento com regulador de vazão compensada em pressão, montagem vertical Peso= 1,7 kg

Elemento com regulador de vazão compensada em pressão, montagem horizontal Peso= 2 kg

Elemento de saída Peso= 1 kg

Para utilizar elementos sem regulador depois dos elementos CF ou CFv deverá ser um elemento r ou rv.

Maiores informações, consulte nosso depto de vendas técnicas.

27

M

Características gerais

BC70 VAZÃO NOMINAL l/min 65 VAZÃO MÁXIMA l/min 90 VAZÃO MÁXIMA EO l/min 65 PRESSÃO NOMINAL bar 250 PRESSÃO NOMINAL EO bar 180 PRESSÃO MÁXIMA bar 320 PRESSÃO MÁXIMA EO bar 250 PRES. MÁX. EM TANQUE bar 40 EO= com acionamento elétrico.

Roscas standard

CODIGO A-B P T P

T

G 1/2” 3/4” 3/4” 3/4” 3/4”

F 7/8”-14 1 1/16”-12 1 1/16”-12 1 1/16”-12 1 1/16”-12

MODELO L I Kg

BC70/1 126 82 BC70/2 168 124 BC70/3 210 166

teste a 50ºC viscosidade 3,5ºE.

Elemento prioritario aumenta a queda de pressão entre 5 a 8 bar.

Q U a n tI d a d E d E C O r P O S Q U a n tI d a d E d E C O r P O S Q U a n tI d a d E d E C O r P O S

28

M

ITALIA ISO 9001

Elemento de entrada Peso= 2,1 kg

Entrada SEM vÁLvULa

dE aLIvIO

Elemento standard Peso= 3 kg

Elemento para válvula auxiliar Peso= 4 kg

Elemento com regulador de vazão compensada em pressão, montagem vertical

Peso= 2,4 kg

Elemento com regulador de vazão compensada em pressão, montagem horizontal

Peso= 2,6 kg

Elemento de saída Peso= 1,9 kg Tipo de elementos:

L: Limitadora de pressão.

C: anticavitação.

LC: Combinada.

Maiores informações, consulte nosso depto de vendas técnicas.

29

M

Características gerais

BC150 VAZÃO NOMINAL l/min 140 VAZÃO MÁXIMA l/min 180 PRESSÃO NOMINAL bar 220 PRESSÃO MÁXIMA bar 300 PRES. MÁX. EM TANQUE bar 40

Roscas standard

CODIGO A-B P T P

T

G 3/4” 1” 1” 1” 1”

F 1 1/16”-12 1 5/16”-12 1 5/16”-12 1 5/16”-12 1 5/16”-12

MODELO L I Kg

BC150/1 165 96 BC150/2 213 144 BC150/3 261 192

teste a 50ºC viscosidade 3,5ºE.

Elemento prioritario aumenta a queda de pressão entre 5 a 8 bar.

Q U a n tI d a d E d E C O r P O S Q U a n tI d a d E d E C O r P O S Q U a n tI d a d E d E C O r P O S

30

M

Elemento de entrada Peso= 4,6 kg

ENTRADA SEM VÁLVULA 

DE ALIVIO

Elemento standard Peso= 5,5 kg

Elemento para válvula auxiliar Peso= 4 kg

Elemento de saída Peso= 1,9 kg Tipo de elementos:

ITALIA ISO 9001

CENTRO  ABERTO

CENTRO  FECHADO

CONEXÃO A

SEGUIR
