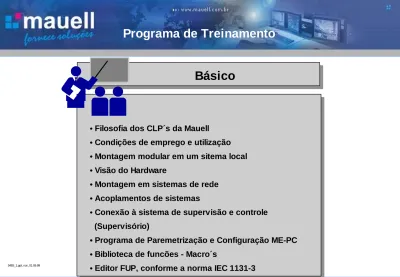

Programa de Treinamento. Básico

(1)

348S_1.ppt, ros ,01.09.99

Programa de Treinamento

Básico

• Filosofia dos CLP´s da Mauell

• Condições de emprego e utilização

• Montagem modular em um sitema local

• Visão do Hardware

• Montagem em sistemas de rede

• Acoplamentos de sistemas

• Conexão à sistema de supervisão e controle

(Supervisório)

• Programa de Paremetrização e Configuração ME-PC

• Biblioteca de funcões - Macro´s

(2)

348S_1.ppt, ros ,01.09.99

Programa de Treinamento

Montagem

• Aplicações práticas para as configurações dos

CLP´s

• Administração do projeto, Simulações atraves de sinal,

Lista de transferência, Parâmetros de sistema

• Editor FUP, conforme a norma IEC 1131-3

• Comunicação Online com o CLP

• Simulação e monitoramento de sinais

• Programar aplicação usando o software ME-PC

• Impressões das configurações

(3)

348S_1.ppt, ros ,01.09.99

Visão Geral

ME 800 - Remotas

ME 400 - Automação

ME 300 - Supervisão

(4)

348S_1.ppt, ros ,01.09.99

SUB-NET

• Visualização

• Protocolos

ME 300

Configuração

central

ME-PC

• Indicação

ME 300

• Controle

ME 300

• Aquisição

ME 300

ME 300 - Supervisão

Visão Geral

(5)

348S_1.ppt, ros ,01.09.99

ME 400 - Automação

SUB-NET

Configuração Cental ME-PC ME 400 ME 400

• Automação

• Supervisão

ME 4012 ME 400

• Conexão com sistema superior

ME 400 ME 400

• Comanda Remota

Visão Geral

(6)

348S_1.ppt, ros ,01.09.99 SUB-NET ME 800

• Rede de remotas

• Sistema de rede

ME 800 ME 8008 ME 8012 ME 8018 ME 800 ME 800 ME 8008 ME 8012 ME 8018

Central

_{Monitoramento} Local

• Rede local

• Supervisão

ME 8012 ME 800 ME 800 ME 8012

ME 800 - Remotas

Visão Geral

(7)

348S_1.ppt, ros ,01.09.99

• 5 V DC Tensão de alimentação para todos os Módulos

• 

12 V tensão para modem de voz

• Fontes de alimentação para 24-60 V CC e 230 V AC

• Contato de falha de sistema dinâmico ou estático .

• Entrada de Reset do sistema de falhas

• Entrada para sincronização de pisca

• Posição Fixa lado esquerdo

do Módulo Processador

Modulo de Alimentação

(8)

348S_1.ppt, ros ,01.09.99

Módulo de Processamento

• Diferentes módulos para direfentes

aplicações

• EEPROM-Armazenamento das configurações

• Firmware com biblioteca de Macros de

• Capacidadede do módulo processador :

- 8125 ou 2200 Registr., dep. tipo da CPU

- 480 Entradas e Saídas Digitais

- 240 Entradas e Saídas Analógicas

P

C

S

U

B

-N

E

T

Montagem Modular

(9)

348S_1.ppt, ros ,01.09.99

Módulos Periféricos

• Módulos de Entradas e Saídas

Digitais

• Módulos de Entradas e Saídas

Analógicas

• Módulos de Comunicação

• Módulos de Alarme

• GPS

• Módulos de Alimentação Auxiliar

(10)

348S_1.ppt, ros ,01.09.99

Conexões possíveis

Conexão Bus - Sistema Local

• conexão horizontal BUS através de módulo de expansão Bus

• conexão vertical BUS através do módulo BUS de linhas • máximo de 30 Módulos periféricos por um Módulo Processador

• máximo de 4 Linhas conectáveis

• 480 digitais ou

240 analógicas E/A - Sinais por Módulo Processador • E/A - Comprimento máximo do Bus = 3m

Fonte

CPU _{E/A E/A} _E/A _E/A _{E/A E/A} _{E/A E/A}

E/A E/A E/A E/A E/A E/A E/A E/A

E/A E/A E/A E/A E/A E/A E/A E/A E/A E/A

Processo

E/A E/A

(11)

348S_1.ppt, ros ,01.09.99

SUB-NET - Rede do Sistema

• SUB-NET-Bus conforme DIN 19245

• Rede Dual

totalmente interligados. • Alta Imunidade a ruídos e interferencias .

• Dados endereçados pela fonte • Transferência serial, assincrona, Half-duplex • Distância / Tranferência: 200m Cu 500 kBaud 600m Cu 185 kBaud 1200m Cu 93 kBaud 2000m FO 500 kBaud 10000m FO 500 kBaud

c/ cabos e conectores especiais

Configuração central para todo sitema SUB-NET ME 400 ME 400 ME 800 ME 4012 ME 4012S ME 8008 ME 8010 ME 8012 MWR Conversor SUB-NET CAN-Bus ME 30 ME 30

Sitema de Alarme Inteligente Sistema

compacto de controle aparelho de controle Sistema p/ central elétrica e processo Sistema de controle remoto CAN - BUS ME-REG ME-ARC ME-LB

ME-PG ME-VIEW ME-6012

Registro dos eventos, arquivo, protocolo bem como Sistema de controle e Supervisão de Processo e Rede

SUB-NET

(12)

348S_1.ppt, ros ,01.09.99

Expansão do Rede SUB-NET

• XKOPL-Acoplador para conexão do Bus de níveis A , B e C

• Nível A - Estações conexão de até no máximo de 128 estações

• Nível B - Processamento conectado até o 128 A - BUS

• Nível C - Superior conectado a 8 B - BUS

• máximo 131072 estações endereçados na SUB-NET.

• todas estações na SUB-NET tem os mesmos níveis de

prioridade ( Flying-Master-Prinzip )

• Para todos acopladores XKOPL- tem endereçamento de x.xxx.127 reservado Estação 1.001.001 Acoplador B/C-Bus Acoplador B/C-Bus Acoplador B/C-Bus Acoplador A/B-Bus Acoplador A/B-Bus Acoplador A/B-Bus Acoplador A/B-Bus Acoplador A/B-Bus Acoplador A/B-Bus Estação 1.001.002 Estação 1.001.122 Estação 1.002.001 Estação 2.001.001 Estação 3.001.001 Estação 1.002.002 Estação 1.004.001 Estação 1.003.001 Estação 1.003.002 1.001.127 1.002.127 1.003.127 1.004.127 1.000.127 2.000.127 2.001.127 _3.000.127 _3.001.127 C-Bus B-Bus A-Bus

Conectividade

(13)

348S_1.ppt, ros ,01.09.99

Estação na Rede SUB-NET

• Todas Estações serão identificados individualmente através de um endereço .

( endereçamento: C.BBB.AAA ) • E/A´s estão diretamente

conectados ao Processo através da Estação(CPU).

• O processamento do processo se faz na configuração da estação.

• Conexão ao SUB-NET

atravez do módulo processador • Troca de dados é feita por 8 kB Dual-Ported-RAM Estação 1 1.001.001 Hardware-Config. Signal Config. Sistema Konfig. Funções Macro P r o c e s s o Conecção para SUB-NET (8 kB DPR) 4000Digitais 480 Analog. 200 Real.ou Integer. 1.001.002 1.001.003 1.001.004 Estação 2 1.001.122 A-Bus Conector A/B-Bus E/A SUB-NET SUB-NET B-Bus Estação 3 Estação 4 Estação n Lista de Tranferencia

Conectividade

(14)

348S_1.ppt, ros ,01.09.99

Conexão com sistema de Terceiros

• Através dos módulos acoplador

de linha como grupos de

expansão com conexão E/A-Bus ou como estação na SUB-NET • Diversos tipos de módulos com seu próprio processador - RS 485 (500 kBaud)

- RS 232 (9600 Baud) - V28 ( 20 mA)

• Protocolos UART- ou segundo especificação RS 232

• max. 15 Acoplador de linha em um Processo

• Encaixe do lado esquerdo do Módulo de expansão BUS

Acoplador de Linha como extensão do Processo

Estação 1.001.005 Nível A-Bus Processador Extensão Erw. 2-15 Erw. 3-15 Erw. 5-15 Erw. 6-15 Etc. SUB-NET ou Terceiros DIN 19 244 3964R ModBus IEC 870 Acoplador linha Etc.

Conectividade

(15)

348S_1.ppt, ros ,01.09.99

Conexão com outro sistema

• Através dos Módulos de

conectores de linha como grupos de expansão com conector E/A-Bus ou

como elemento no SUB-NET • Diversos Tipos de módulos com seu próprio processador - RS 485 (500 kBaud) - RS 232 (9600 Baud)

- V28 ( 20 mA)

• Protocolos no UART-Zeichen- satz ou através da especificação RS 232-

max. 15 conectores linha em um Módulo de Processo

•Encaixe no lado esquerdo do Módulo de expansão Bus

Acoplador de Linha como estações na SUB-NET

TN 1.100.001 e TN 1.100.002 SUB-NET ou outro sistema DIN 19 244 3964R ModBus etc A-Bus-Plataforma

De acordo com o Processo serão 1 -16

SUB-NET-Acopladores de Linha através de endereçamentos

Acoplador de Linha

(16)

348S_1.ppt, ros ,01.09.99

Sistema de Supervisão e Controle

O Módulo UVIEW :

• Estação independente e ativo para conexão de sistemas de supervisão e Controle

• Configurador Central de Estações na SUB-NET

• Possibilidade monitoramento e controle de outras estações ativas

• possibilidade de até 16 módulos

Ligação de uma Estação UVIEW - em uma rede SUB-NET

UVIEW C.BBB.AAA A-Bus-Nível Canal 2 Canal 1 Processamento interno Visualização Central de Configuração Estação .001 até .122

Conectividade

(17)

348S_1.ppt, ros ,01.09.99

• Software para parametrização de todas estações na SUB-NET

• Projeto e Administração pelo cliente

• Elaboração e teste de configurações instaladas

• Monitoramento Online de sinais

• Simulação de sinais e valores

• Documentação completas das Estações configuradas

Software de Configuração ME - PC

(18)

348S_1.ppt, ros ,01.09.99

• Parte do programa doSoftware de configuração ME-PC

• Também aplicável como programa indep. através do MS-Windows

• Apresentação gráfica dos planos de função conforme IEC 1131-3

• Escolha das funções através caixa de dialogo

• Monitoramento Online de sinais, (diferenciado por cores )

• Total atualização das apresentações gráficas

Editor CFG - Configuração conforme IEC 1131-3

(19)

348S_1.ppt, ros ,01.09.99

1 E1

E2

E3

E4

A1



&

t 1 t 2

• Funções Macros estão no Firmware, ou seja não é

necessário uma compra adicional no upgrade de sistema

Macro Biblioteca

• Programação das funções através do programa de configuração

ME-PC ou no Editor CFG

•Macros especiais para processos complicados facilitam a

Configuração (ex.: Reguladores de turbina, Acionadores )

• Escolha de funções macro através de caixas de dialogo

(20)

348S_1.ppt, ros ,01.09.99

Processamento do Sinal

Saída

Digital

Módulo 02 BA 02.02 BA 02.01 BA 02 BA 01 H 1 H 2 Endereço da Estação 1.001.001

Entrada

Digital

BE 06.02 BE 06.03 BE 06.01 BE 03 BE 02 BE 01 S 3 S 2 S 1 +U Módulo 06 S U B -N E T CPU Configuração da Macro & &
