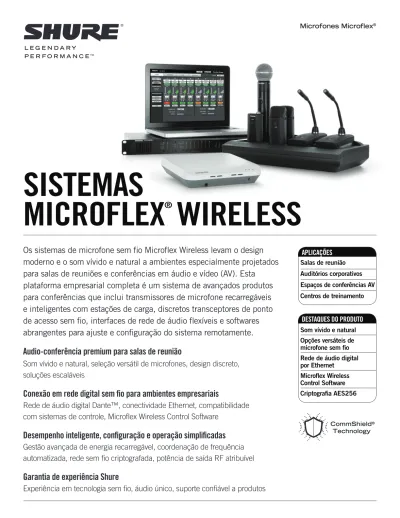

Microfones Microfl ex
®APLICAÇÕES
Salas de reunião
Auditórios corporativos
Espaços de conferências AV
Centros de treinamento
SISTEMAS
MICROFLEX
®
WIRELESS
Os sistemas de microfone sem fi o Microfl ex Wireless levam o design
moderno e o som vívido e natural a ambientes especialmente projetados
para salas de reuniões e conferências em áudio e vídeo (AV). Esta
plataforma empresarial completa é um sistema de avançados produtos
para conferências que inclui transmissores de microfone recarregáveis
e inteligentes com estações de carga, discretos transceptores de ponto
de acesso sem fi o, interfaces de rede de áudio fl exíveis e softwares
abrangentes para ajuste e confi guração do sistema remotamente.
Audio-conferência premium para salas de reunião
Som vívido e natural, seleção versátil de microfones, design discreto,
soluções escaláveis
DESTAQUES DO PRODUTO
Som vívido e natural
Opções versáteis de
microfone sem fi o
Rede de áudio digital
por Ethernet
Microfl ex Wireless
Control Software
Especificações do Sistema
• Som vívido e natural: os elementos rigorosamente testados do microfone Microflex™ captam de forma impecável toda a faixa de áudio para uma comunicação clara e detalhada.
• Seleção versátil de microfones: os modelos boundary sem fio, pescoço de ganso (gooseneck), com transmissor de bolso e portátil estão disponíveis para se adequarem a qualquer situação de conferência.
• Design discreto: com estética elegante e presença discreta, os sistemas sem fio Microflex são projetados para fácil instalação e desaparecem em ambientes de AV. • Soluções escaláveis: sistemas de 4 e 8 canais podem ser combinados em configurações que suportam até 40 canais compatíveis (80 na Europa e em alguns
países). Os limites ajustáveis de potência permitem a operação de canais adicionais em salas separadas.
• Rede de áudio digital Dante™: solução integrada para transportar áudio não comprimido de baixa latência sobre redes Ethernet convencionais. • Conectividade Ethernet: todos os componentes de rede do Microflex Wireless conectam-se por cabo Cat5e para simplificar a instalação.
• Pronto para a rede corporativa: conecte a redes corporativas e sistemas de controle de terceiros utilizando protocolos de rede convencionais para gerenciamento remoto e implementação por toda a área.
• Microflex Wireless Control Software: software de controle acessado por navegador de internet que oferece monitoramento remoto abrangente e controle de todas as configurações e parâmetros pela web por uma rede corporativa ou rede de área local de AV.
• Compatibilidade com sistemas de controle: sistemas de controle e automação de terceiros (AMX, Crestron) são totalmente compatíveis com o Microflex Wireless, o que permite a criação de interfaces personalizadas em painéis sensíveis ao toque.
• Gerenciamento avançado de alimentação recarregável: as baterias inteligentes de íons de lítio recarregáveis oferecem até 9 horas de uso contínuo, permitem monitoramento remoto de nível de carga enquanto estão no carregador e fornecem o tempo de funcionamento restante em horas e minutos durante o uso por meio de sistemas de controle em rede.
• Coordenação de frequência automatizada: os sistemas Microflex Wireless rastreiam de forma ativa o espectro disponível e coordenam as frequências limpas compatíveis para cada canal de microfone. Durante o uso, os sistemas distanciam-se automaticamente de interferências inesperadas.
• Rede sem fio criptografada: a transmissão de áudio é protegida por criptografia AES-256, o mesmo padrão de segurança utilizado nas principais aplicações governamentais.
• Potência de transmissão selecionável: selecione a potência de saída apropriada do sinal sem fio por cada sala para otimizar o uso e a faixa de espectro, bem como a duração das baterias.
Características
Especificações
(sujeitas a alterações)Faixa de frequência da operadora de RF Brasil: 1910-1920 MHz
Alcance de operação 50m
Obs.: o alcance real depende da configuração de potência e absorção de sinal, reflexo e interferência de RF.
Resposta de frequência do áudio 50Hz - 20kHz (+1, -3 dB)
Obs.: depende do tipo de microfone.
Faixa dinâmica >99 dB, A-weighted
Ganho do sistema
(ganho do microfone @ 0 dB à saída de nível de linha em MXWANI pelo Dante)
+50 dB
Latência >80 dB, typical
Polaridade de áudio do sistema 18 ms, nominal
Transmissão de rádio A pressão positiva no diafragma do microfone (ou a tensão positiva no pino 3 do conector TA4M) produz uma tensão positiva no pino 2 do ANI (em relação ao pino 3 da saída de baixa impedância).
Sensibilidade de RF Acesso múltiplo por divisão de tempo (TDMA), modulação por chaveamento de frequência gaussiana (GFSK), desvio máx. de 365 kHz
Potência -87 dBm, mínima
Requisitos de cabeamento 19 dBm (80 mW) máxima; consulte a tabela de faixa de frequência e potência de saída
Capacidade de endereçamento de rede Cat5e ou superior, blindado, máximo de 100 metros entre os dispositivos da rede
Faixa de temperatura operacional DHCP, link-local, estático
Faixa de temperatura de armazenamento 0 °C (32 °F) a 49 °C (120 °F)
Phantom Power Protection -29 °C (-20 °F) a 74 °C (165 °F)
Faixa de frequência e potência de saída do transmissor de microfone
Banda Faixa de frequência (MHz) Região Potência (mW)
Z10 1910 a 1920 Brasil Baixa = 0.63 Média = 3.16 Alta = 15.85 Máxima = 79.43
Transmissor de bolso MXW1
Faixa de ajuste de ganho -25 a +15 dB (em etapas de 1 dB)
Nível máximo de entrada
(ganho do mic @ -16 dB) -9 dBV
Saída de fones 3,5 mm (1/8”), dual mono (alimentará fones estéreo)
Potência máxima de saída dos fones
(1 kHz @ 1% de distorção, potência de pico, @ 16 Ω) 17,5 mW
Tipo de antena Interna, diversidade espacial, polarização linear
Tipo de bateria Íons de lítio recarregável
Duração da bateria Até 9 horas
Calculada com uma bateria nova. O período de funcionamento dependerá da qualidade da bateria
Conector para recarga USB 3.0 Type A
Corpo Plástico moldado
Temperatura de armazenamento recomendada 0 °C (32 °F) a 25 °C (77 °F)
Conector do microfone Miniconector macho de 4 pinos (TA4M); veja o diagrama ao lado
Impedância de entrada (@ 1 kHz) >20 kΩ
Microfone interno Omnidirecional (20 Hz - 20 kHz)
Dimensões 22 x 45 x 99 mm (0,9 x 1,8 x 3,9 pol.), A x L x P
Peso 85 g (3,0 oz) com baterias, sem microfone
Acessórios opcionais
SBC-USB Carregador de tomada USB
SB901 Bateria de reposição para transmissores MXW1, MXW6 e MXW8 Veja a tabela à direita Microfone de lapela
Especificações dos Componentes
Especificações
(sujeitas a alterações)Visão geral
O MXW1 é um transmissor de bolso híbrido compatível com os sistemas sem fio Microflex™ Wireless. Ele oferece um microfone omnidirecional integrado e uma entrada para conectar um microfone ear-worn ou de lapela. O microfone integrado é perfeito para captar discursos e apresentações enquanto o transmissor portátil permanece preso a uma correia ou escondido no bolso da camisa. Além disso, o produto inclui um clipe de cinto que permite prendê-lo à roupa.
Características
• Design compacto e discreto: adapta-se confortavelmente ao bolso da camisa ou pode ser preso à roupa.
• Microfone omnidirecional integrado: capta com clareza toda a faixa de áudio sem conectar-se a um microfone externo. • Entrada para microfone externo: para conectar diversos estilos de microfones condensadores ear-worn ou de lapela.
• Sem fio e bidirecional: permite controle do áudio do canal de retorno de forma remota e em tempo real de todas as configurações de microfone sem fio.
• Saída de fones: ouça o áudio de um canal de retorno para realizar tradução, fornecer indicações ou materiais do programa. • Botão Mudo programável: personalize o comportamento do silenciamento local ou remoto por cada aplicação, com opções de
pressionar para falar, pressionar para silenciar e controle externo.
• Modo standby: ativado remotamente durante pausas ou períodos de inatividade para aumentar significativamente a duração da bateria.
• Ampla faixa de operação: a cobertura sem fio segura alcança até 50 metros (160 pés). • Alerta de saída do alcance: emite um bipe quando o limite de alcance é ultrapassado.
• Ampla resposta de frequência: captura todo o espetro de áudio para uma transmissão de voz clara.
• Fácil vinculação com o transmissor: para atribuir o microfone a um canal do ponto de acesso, basta colocá-lo em uma estação de recarga da rede e pressionar “link”.
• Rede sem fio criptografada: criptografia AES de 256 bits para uma transmissão segura.
• Baterias avançadas de íons de lítio: as baterias internas e inteligentes de íons de lítio fornecem até 9 horas de uso contínuo, recarregam-se completamente em 2 horas e permitem monitoramento remoto pela rede do tempo de funcionamento e carga restantes em horas e minutos.
• Recarga por USB: conecta-se a qualquer fonte de alimentação USB para estar sempre pronto para o uso.
MXW1
Transmissor de bolso
Opções de lapela
MX150B/O-TQG Subminiatura de 5 mm Microflex, lapela, omnidirecional, preto
MX150B/C-TQG Subminiatura de 5 mm Microflex, lapela, cardioide, preto
MX153B/O-TQG Subminiatura omnidirecional Microflex, earset, preto
MX153T/O-TQG Subminiatura omnidirecional Microflex, earset, bronze
MX153C/O-TQG Subminiatura omnidirecional Microflex, earset, cacau
WL183 Omnidirecional de 1 cm Microflex,
lapela, preto
Modelos disponíveis
MXW1/O Transmissor de bolso MXW (sem o microfone de lapela)
499 100 39 156 1μF 10μF 39 5 V DC Active Load Audio Input Ground
Top view of bodypack Ground 5 V DC Audio Input Active Load 499 100 39 156 1μF 10μF 39 5 V DC Active Load Audio Input Ground
Top view of bodypack Ground 5 V DC Audio Input Active Load Conector TA4M Terra 5V DC Entrada de áudio Carga ativa 5V DC Carga ativa Entrada de áudio Terra Visão do topo do transmissor de bolso
Transmissor boundary MXW6
Faixa de ajuste de ganho -25 a +15 dB (em etapas de 1 dB)
Nível máximo de entrada
(ganho do mic @ -16 dB) -9 dBV
Saída de fones 3,5 mm (1/8”), dual mono (alimentará fones estéreo)
Potência máxima de saída dos fones
(1 kHz @ 1% de distorção, potência de pico, @ 16 Ω) 17,5 mW
Tipo de antena Interna, diversidade espacial, polarização linear
Tipo de bateria Íons de lítio recarregável
Duração da bateria Até 9 horas
Calculada com uma bateria nova. O período de funcionamento dependerá da qualidade da bateria
Conector para recarga USB 3.0 Type A
Corpo Plástico moldado
Temperatura de armazenamento recomendada 0 °C (32 °F) a 25 °C (77 °F)
Cápsula do microfone MXW6/O: R183B
MXW6/C: R185B
Dimensões 23 x 44 x 114 mm (0,9 x 1,75 x 4,5 pol.), A x L x P
Peso 108 g (3.8 oz) com baterias
Acessórios opcionais
SBC-USB Carregador de tomada USB
SB901 Bateria de reposição para transmissores MXW1, MXW6 e MXW8 Veja a tabela à direita Microfone de lapela
Especificações
(sujeitas a alterações)Visão geral
O Shure MXW6 é um transmissor de microfone boundary compatível com os sistemas sem fio Microflex™ Wireless. Com um design discreto e opções de padrão polar cardioide e omnidirecional, o MXW6 possibilita posicionamento flexível com excelente captação de áudio em qualquer superfície em frente a um ou vários alto-falantes. Todos os transmissores Microflex Wireless oferecem qualidade de áudio impecável, desempenho sem fio inteligente, transmissão criptografada e capacidade avançada de recarga para situações de conferência e apresentação.
Características
• Opções de cobertura: disponível nos padrões polares cardioide e omnidirecional. • Ampla resposta de frequência: todo o espetro de áudio para uma transmissão de voz clara. • Cápsulas Microflex: a renomada e confiável marca de som Microflex.
• Sem fio e bidirecional: permite controle do áudio do canal de retorno de forma remota e em tempo real de todas as configurações de microfone sem fio.
• Saída de fones: ouça o áudio de um canal de retorno para realizar tradução, fornecer indicações ou materiais do programa. • Interruptor liga/desliga oculto: evita o desligamento acidental.
• Botão Mudo programável: personalize o comportamento do silenciamento local ou remoto por cada aplicação, com opções de pressionar para falar, pressionar para silenciar e controle externo.
• Rede sem fio criptografada: criptografia AES de 256 bits para uma transmissão segura. • Ampla faixa de operação: a cobertura sem fio segura alcança até 50 metros (160 pés). • Alerta de saída do alcance: emite um bipe quando o limite de alcance é ultrapassado.
• Fácil vinculação sem fio: para atribuir o microfone a um canal do ponto de acesso, basta colocá-lo em uma estação de recarga da rede e pressionar “link”.
• Baterias avançadas de íons de lítio: as baterias internas e inteligentes de íons de lítio fornecem até 9 horas de uso contínuo, recarregam-se completamente em 2 horas e permitem monitoramento remoto pela rede do tempo de funcionamento e carga restantes em horas e minutos.
• Modo standby: ativado a distância durante pausas ou períodos de inatividade para aumentar significativamente a duração da bateria. • LED de bateria com pouca carga: alerta visualmente quando houver 30 minutos de carga restantes.
• Recarga por USB: conecta-se a qualquer fonte de alimentação USB para estar sempre pronto para o uso.
Modelos disponíveis
MXW6/O Transmissor boundary sem fio, omnidirecional
MXW6/C Transmissor boundary sem fio, cardioide
MXW6
Transmissor boundary
Transmissor de base em estilo pescoço de ganso MXW8
Faixa de ajuste de ganho -25 a +15 dB (em etapas de 1 dB)
Nível máximo de entrada
(ganho do mic @ -16 dB)
-9 dBV
Saída de fones 3,5 mm (1/8”), dual mono (alimentará fones estéreo)
Potência máxima de saída dos fones
(1 kHz @ 1% de distorção, potência de pico, @ 16 Ω) 17,5 mW
Tipo de antena Interna, diversidade espacial, polarização linear
Tipo de bateria Íons de lítio recarregável
Duração da bateria Até 9 horas
Calculada com uma bateria nova. O período de funcionamento dependerá da qualidade da bateria
Conector para recarga USB 3.0 Type A
Corpo Plástico moldado
Temperatura de armazenamento recomendada 0 °C (32 °F) a 25 °C (77 °F)
Conector do microfone Conector de 6 pinos para Shure MX405/10/15
Confi guração Não balanceado
Impedância de entrada (@ 1 kHz) >20 kΩ
Opções de pescoço de ganso Veja a lista de acessórios
Dimensões 36 x 71 x 124 mm (1,4 x 2,8 x 4,9 pol.) A x L x P
Peso 193 g (6,8 oz) com baterias, sem microfone
Acessórios opcionais
SBC-USB Carregador de tomada USB
SB901 Bateria de reposição para transmissores MXW1, MXW6 e MXW8
Especificações
(sujeitas a alterações)Visão geral
O MXW8 é um transmissor de base em estilo pescoço de ganso (gooseneck) compatível com os sistemas sem fio Microflex™ Wireless. Com um design de contornos elegantes e presença muito discreta, ele complementa qualquer instalação para conferências. O MXW8 aceita os microfones pescoço de ganso Microflex disponíveis em diversas opções comprimento, padrão polar e LED. Todos os transmissores Microflex Wireless oferecem qualidade de áudio impecável, desempenho sem fio inteligente, transmissão criptografada e capacidade avançada de recarga para situações de conferência e apresentação.
Características
• Opções de pescoço de ganso: compatíveis com as diversas opções de comprimento, anel de iluminação em LED e padrão polar dos microfones pescoço de ganso Microflex.
• Ampla resposta de frequência: todo o espetro de áudio para uma transmissão de voz clara. • Interruptor liga/desliga oculto: evita o desligamento acidental.
• Sem fio e bidirecional: permite controle remoto e em tempo real do áudio do canal de retorno de todas as configurações de microfone sem fio, incluindo indicação em anel de iluminação.
• Saída de fones: ouça o áudio de um canal de retorno para realizar tradução, fornecer indicações ou materiais do programa. • Botão Mudo programável: personalize o comportamento do silenciamento local ou remoto por cada aplicação, com opções de
pressionar para falar, pressionar para silenciar e controle externo.
• Rede sem fio criptografada: criptografia AES de 256 bits para uma transmissão sem fio segura. • Ampla faixa de operação: a cobertura sem fio segura alcança até 50 metros (160 pés). • Alerta de saída do alcance: emite um bipe quando o limite de alcance é ultrapassado.
• Fácil vinculação sem fio: para atribuir o microfone a um canal do ponto de acesso, basta colocá-lo em uma estação de recarga da rede e pressionar “link”.
• Baterias avançadas de íons de lítio: as baterias internas e inteligentes de íons de lítio fornecem até 9 horas de uso contínuo, recarregam-se completamente em 2 horas e permitem monitoramento remoto pela rede do tempo de funcionamento e carga restantes em horas e minutos.
• Modo standby: ativado a distância durante pausas ou períodos de inatividade para aumentar significativamente a duração da bateria. • LED de bateria com pouca carga: alerta visualmente quando houver 30 minutos de carga restantes.
• Recarga por USB: conecta-se a qualquer fonte de alimentação USB para estar sempre pronto para o uso.
MXW8
Transmissor de base em estilo pescoço de ganso
Opções de lapela
MX405LP/C Cardioide, 12,7 cm (5”), indicador de status bicolor, inclui pré-amp. de superfície
MX405LP/S Supercardioide, 12,7 cm (5”), indicador de status bicolor, inclui pré-amp. de superfície
MX405RLP/N Sem cápsula de microfone, 12,7 cm (5”), anel luminoso, menos pré-amp.
MX410LP/C Cardioide, 25,4 cm (10”), indicador de status bicolor, menos pré-amp.
MX410LP/S Supercardioide, 25,4 cm (10”), indicador de status bicolor, menos pré-amp.
MX410RLP/N Sem cápsula de microfone, 25,4 cm (10”), anel luminoso, menos pré-amp.
MX415LP/C Cardioide, 38,1 cm (15”), indicador de status bicolor, menos pré-amp.
MX415LP/S Supercardioide, 38,1 cm (15”), indicador de status bicolor, menos pré-amp.
MX415RLP/N Sem cápsula de microfone, 38,1 cm (15”),
Modelos disponíveis
MXW8 Transmissor de base em estilo pescoço de ganso MXW (sem microfone pescoço de ganso)
Transceptores de ponto de acesso MXWAPT4 e MXWAPT8
Interface de rede RJ45: Gigabit Ethernet, áudio digital Dante
Classifi cação Plenum UL 2043
Requisito de alimentação Alimentação por Ethernet (PoE) Classe 0, 6,5 W
Tipo de antena Interna, diversidade espacial, polarização circular
Corpo Plástico moldado, zinco fundido
Dimensões 24 x 170 x 170 mm (1,35 x 6,7 x 6,7), A x L x P sem placa de montagem ou tampa
Peso APT8 856 g (1,9 lbs) APT4 845 g (1,9 lbs)
Tampa (que pode ser pintada) 85 g (0,2 lbs) Suporte de montagem 68 g (0,15 lbs)
Especificações
(sujeitas a alterações)Visão geral
O MXWAPT é um ponto de acesso sem fio com 4 ou 8 canais compatível com os sistemas de microfone sem fio Microflex™ Wireless. Ele utiliza coordenação de frequência automatizada para atribuir frequências claras a microfones sem fio e gerencia a transmissão sem fio bidirecional de sinais criptografados de áudio e controle. A alimentação da unidade (via PoE) e o áudio digital em rede Dante são fornecidos por meio de um único cabo Ethernet para simplificar a instalação. Além disso, sua placa de montagem e tampa (que pode ser pintada) inclusas permitem um posicionamento discreto em salas de reunião e conferência.
Características
• Espessura fina: unidade leve e discreta com tampa, que pode ser pintada para adequar-se às cores da sala e ambientes de AV. • Fácil instalação: inclui placa de montagem em parede/teto e conecta-se ao sistema por um único cabo Ethernet (compatível
com PoE).
• Classificação Plenum: atende a rigorosos padrões segurança contra incêndio para instalações realizadas sobre o forro do teto. • Configurações escaláveis: disponível nos modelos de 4 e 8 canais para atender a diferentes necessidades; e várias unidades
podem ser combinadas para gerar configurações de até 40 canais compatíveis (80 na Europa e em determinados países). • Sem fio e bidirecional: permite controle remoto e em tempo real do áudio do canal de retorno de todas as configurações de
microfone sem fio.
• Coordenação de frequência automatizada: rastreia automaticamente o espectro disponível, coordena as atribuições de frequências limpas e afasta os canais das interferências inesperadas.
• Áudio em rede digital Dante™: transporta o áudio digital de baixa latência recebido dos microfones sem fio através de cabo Cat5e a qualquer outro dispositivo equipado com Dante.
• Rede sem fio criptografada: criptografia AES de 256 bits para uma transmissão segura.
• Potência de saída selecionável: otimize o uso do espectro selecionando a potência de saída sem fio apropriada para a faixa de operação desejada.
• LEDs de diagnóstico: permitem fácil referência visual para a atividade do sistema e indicam o status de alimentação, conexão sem fio e áudio em rede.
Modelos disponíveis
MXWAPT8 Transceptor de ponto de acesso com 8 canais
MXWAPT4 Transceptor de ponto de acesso com 4 canais
MXWAPT
Transceptor de ponto de acesso
Transceptores de ponto de acesso MXWAPT4 e MXWAPT8
Visão geral
O MXWANI é uma interface de rede de áudio com 4 ou 8 canais compatível com sistemas de microfone sem fio Microflex™ Wireless que possibilita uma configuração de sistema fácil e pronta para o uso, sem necessidade de equipamentos adicionais. Com saídas analógicas por canal e um versátil switch gigabit com 4 portas, ele é o ponto central de conexão e distribuição dos sistemas Microflex Wireless a redes de AV de salas de conferência. Os controles do painel dianteiro oferecem ajustes rápidos localmente, e as configurações também podem ser ajustadas remotamente a partir de um PC ou Mac em rede por meio do Microflex Wireless Control Software.
Características
• Conexões analógicas: saídas de canal de conector em blocos de 4 ou 8, com entradas de conector em blocos de 1 ou 2 (dependendo do modelo).
• Switch gigabit com 4 portas: configurações de porta otimizadas para conexão com o transceptor de ponto de acesso e estações de carregamento por rede, sistemas de controle de terceiros e redes corporativas.
• Conectividade Ethernet: envie sinais de áudio e controle através de um cabo com até 100 metros ou a qualquer lugar por uma rede corporativa.
• Alimentação por Ethernet: a porta 1 do switch do painel traseiro abastece de energia por Ethernet o transceptor de ponto de acesso, garantindo uma instalação simples. • Modo uplink corporativo: vincule à rede corporativa e controle remotamente as configurações do sistema, mantendo sempre o áudio fora da rede por segurança e para reduzir a
largura de banda.
• Controles do painel dianteiro: silencie canais ou coloque-os em solo, e defina níveis de entrada/saída de forma simples pelo painel dianteiro.
• Controle de software por PC ou Mac: acesse o Microflex Wireless Control Software de um computador em rede para configurar as portas e os níveis de entrada/saída. • Rede Dante™: transporta o áudio digital de baixa latência recebido dos microfones sem fio através da Ethernet a qualquer outro dispositivo equipado com Dante. • Saída de fones: coloque em solo o sinal de áudio de qualquer canal.
MXWANI4
Painel dianteiro da interface de rede de áudio
MXWANI8
Painel dianteiro da interface de rede de áudio
MXWANI4
Painel traseiro da interface de rede de áudio
MXWANI8
Painel traseiro da interface de rede de áudio
Resposta de frequência do áudio 20 Hz a 20 kHz (+1, -1,5 dB) Ruído de saída (20 Hz a 20 kHz, A-weighted, típica) Analógico-Dante: 113 dB Dante-analógico: 110 dB Faixa dinâmica (20 Hz a 20 kHz, A-weighted, típica) Linha: -84,5 dBV Aux: -95,2 dBV Mic: -106,5 dBV THD+N
(20 Hz a 20 kHz@ +4 dBu entrada analógica, -10 dBFS entrada digital)
<0,05%
Polaridade Não inversora, qualquer entrada a qualquer saída
Dimensões 44 x 483 x 366 mm (1,7 x 19,0 x 14,4 pol.), A x L x P
Peso MXWANI4 3,1 kg (6,9 lbs) MXWANI8 3,2 kg (7,1 lbs)
Corpo Aço; alumínio extrudado
Requisitos de alimentação 100 a 240 V CA, 50-60 Hz, 1 A
Faixa de temperatura operacional -18 °C (0 °F) a 63 °C (145 °F)
Faixa de temperatura operacional -29 °C (-20 °F) a 74 °C (165 °F)
CONEXÕES ANALÓGICAS – SAÍDAS
Configuração Balanceado ativo
Impedância 310 Ω
Nível de clipe
(mínimo) Linha: +26,2 dBVAux: +16,2 dBV Mic: -3,8 dBV CONEXÕES ANALÓGICAS – ENTRADA(S)
Configuração Balanceado ativo
Impedância 10,6 kΩ
Nível de clipe
(mínimo) Linha: +23,8 dBVAux: +10,8 dBV
Saída de fones 6,35 mm (1/4”) TRS, 100 mW, 350 Ω, dual mono (alimentará fones estéreo)
PROCESSAMENTO DE SINAL DIGITAL
0 dBV=1 V RMS 0 dBu=0,775 V RMS 0 dBV=2,2 dBu
Conversor AD/DA 24 bits, 48 kHz
Latência
(Nominal estimada, ±0,1 ms)
Analógico-Dante: 0,21 ms Dante-analógico: 0,24 ms + TN
TN = latência de rede em milissegundos, conforme definição do controlador Dante. Obs.: a latência da rede Dante costuma se associar ao dispositivo receptor.
REDE:
Interface de rede Switch Ethernet gigabit de 4 portas, áudio digital Dante
Porta Uplink (porta 4) Selecionável, bloqueio de tráfego de transmissão múltipla
Alimentação por Ethernet (PoE) Alimentação do MXWAPT fornecida pela porta 1
Requisitos de cabo Cat5e ou superior, blindado, máximo de 100 metros entre os dispositivos da rede
Peso DHCP, link-local, estático
Acessórios opcionais
90A20082 Kit de hardware
95B8389 Cabo IEC
Especificações
(sujeitas a alterações)Modelos disponíveis
MXWANI8 Interface de rede de áudio com 8 canais
MXWANI4 Interface de rede de áudio com 4 canais
Transceptores de ponto de acesso MXWAPT4 e MXWAPT8
Transmissor boundary MXW6
Tempo de recarga MXW1, MXW6, MXW8: 50%=1 h; 100%=2 h
MXW2: 50%=1,5 h; 100%=3 h
Interface de rede Ethernet 10/100 Mbps
Requisitos de alimentação 15 V DC @ 3,3 A máximo, alimentado por fonte externa (polo positivo)
Corpo Plástico moldado, zinco fundido
Dimensões NCS8: 68 x 343 x 184 mm (2,7 x 13,5 x 7,25 pol.), A x L x P
NCS4: 68 x 191 x 184 mm (2,7 x 7,5 x 7,25 pol.), A x L x P
Peso NCS8 2,9 kg (6,4 lbs) NCS4 1,7 kg (3,7 lbs)
Especificações
(sujeitas a alterações)Visão geral
O MXWNCS é uma estação de carregamento em rede com 4 ou 8 portas compatível com os sistemas de microfone sem fio Microflex™ Wireless. Projetado para complementar a estética de salas de conferência, as estações de carregamento em rede conectam-se facilmente entre os móveis do ambiente e armários de rack AV por Ethernet através de um único cabo Cat5e. O painel dianteiro exibe a carga da bateria em LEDs de 5 segmentos, e o tempo de funcionamento e níveis de carga em horas e minutos podem ser monitorados a partir de qualquer computador em rede utilizando o software de controle. Cada estilo de transmissor portátil, de bolso e boundary ocupa um espaço da base, enquanto as bases de pescoço de ganso requerem dois espaços.
Características
• Base versátil para microfones: cada estação aceita todos os transmissores Microflex Wireless.
• Indicadores do status de carga: os LEDs de 5 segmentos na unidade exibem o nível de carga individualmente para cada microfone na base.
• Monitoramento remoto do status de carga: a conexão Ethernet ao sistema permite o monitoramento remoto do nível de carga da bateria em horas e minutos por meio do software de controle ou sistemas de terceiros.
• Fácil vinculação com o transmissor: atribua microfones sem fio conectados à base a canais em transceptor de ponto de acesso simplesmente pressionando “link”.
• Recarga rápida: atinge 50% da carga em uma hora e recarrega completamente os transmissores em duas horas. • Proteção contra sobrecarga: os circuitos inteligentes protegem contra danos na bateria e ampliam seu tempo de uso.
Modelos disponíveis
MXWNCS8 Estação de carregamento em rede, 8 portas
MXWNCS4 Estação de carregamento em rede, 4 portas
MXWNCS4
Estação de carregamento em rede
MXWNCS8
Estação de carregamento em rede
