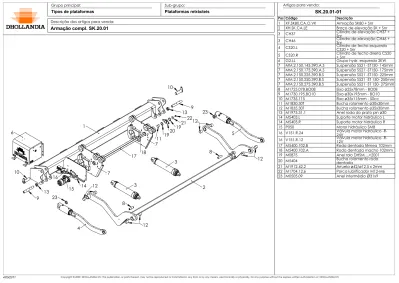

Armação compl. SK.20.01

(1)

1

17

18

7

10

13

9

22

21

19

20

19

11

14

15

16

9

13

10

6

4

23

12

3

8

12

2

3

8

12

5

23

12

Pos Código Descrição

1 XF.SK80.CA.O.VK Armação SK80 + Snr 2 XH.SK.CA.LE Braço de elevação SK + Snr 3 CH37 Cilindro de elevação CH37 + _Snr 3 CH46 Cilindro de elevação CH46 + _Snr 4 CS20.L Cilindro de fecho esquerdo _{CS20 + Snr} 5 CS20.R Cilindro de fecho direita CS20 _{+ Snr}

6 G2.LL Grupo hydr. esquerdo 2KW

7 MM.2.150.145.390.A.S Suspensão S521 -ST150- 145mm 7 MM.2.150.175.390.A.S Suspensão S521 -ST150- 175mm 7 MM.2.150.225.390.B.S Suspensão S521 -ST150- 225mm 7 MM.2.150.250.390.B.S Suspensão S521 -ST 150- 250mm 7 MM.2.150.275.390.B.S Suspensão S521 -ST 150- 275mm 8 M1725.078.BO08 Eixo ø25x78mm - BO08

9 M1730.195.BO10 Eixo ø30x195mm - BO10 10 M1735.115 Eixo ø35x115mm - 50cc 11 M1830.30T Bucha rolamento ø30x30mm 12 M1835.30T Bucha rolamento ø35x30mm 13 M1975.31.1 Anel roda do prato pin ø30 14 M5403.L Suporte motor hidráulico L 14 M5403.R Suporte motor hidráulico R

15 P050 Motor hidráulico SM8

16 V151.R.24 Válvula motor hidráulico -R- _24V 16 V151.R.12 Válvula motor hidráulico -R- _12V 17 M5400.102.B Roda dentada fêmea 102mm 18 M5400.102.A Roda dentada macho 102mm 19 M0875 Anel rolo DHSM,...>2001 20 M5404 Bucha rolamento roda _dentada 21 M1912.42.2 Arruela ø42/ø12.5 x 2mm 22 M1704.12.6 Porca lubrificador M12-M6 23 M0505.09 Anel intermédio Ø31x9

Grupo princípal: Sub-grupo:

Descrição dos artigos para venda:

Armação compl. SK.20.01

(2)

14 ₁₉

17

10

17

15

17

14

10

11

15

10

17

13

18

12

16

19

1

2

3

4

5

6

7

8

9

10 K0109.30 Banjo válvula de frenação ø3

11 K0110 Banjo simples M10x1

12 K0112 Banjo duplo M10x1

13 K0150 Banjo válvula lógica 14 K0172 Banjo simples 3/8'' 15 K0702.10 Tampa M10x1 16 K1213 Junção ajustável T 12 17 V036.H Válv. de segurança SE 24V _Hydac 17 V036 Válv. de segurança SE 24V + _E240 17 V037.H Válv. de segurança SE 12V _Hydac 17 V037 Válv. de segurança SE 12V + _E241 18 V151.R.12 Válvula motor hidráulico -R- _12V 18 V151.R.24 Válvula motor hidráulico -R- _24V 19 V131 Bloco válvula de segurança _{superior V031}

Feixe de mangueiras SK.20.01

(3)

LE

4

5

11 _{16 15}

9

4

6

1

5

4

9

17

18

3

6

8

7

5

2

10

19

13

14

12

12 M5003.S.LE.S

M5004.S.LE.SL

M5004.S.LE.SR

M5003.LE.L _M5003.LE.R M5004.LE.L M5003.LE.R M5003.LE.L M5004.LE.R

M0158 M0158

1 M5004.LE.L Corrediça esquerdo M5004 + _LE 1 M5004.LE.R Corrediça direita M5004 + LE 2 M5003.LE.L Corrediça esquerdo M5003 + _LE 2 M5003.LE.R Corrediça direita M5003 + LE 3 M5005.1200 Trave de montagem corrediça _1200mm 3 M5005.1235 Trave de montagem corrediça _1235mm 3 M5005.1300 Trave de montagem corrediça _1300mm 3 M5005.1325 Trave de montagem corrediça _1325mm

4 M5308 Espera aço M5003

5 M0573 Grampo de fixação SMR

6 M0573.2 Grampo de fixação duplo _M5003 7 E0561.340.L Guia tubo flexível 340mm - LEFT 7 E0561.340.R Guia tubo flexível 340mm - _RIGHT 8 M5210 Suporte caixa de comando _SMR80 9 M5263.250 Suporte plataforma S256.ST - _250mm 10 M1423 Borracha bloco 200x48x35 11 M0158 Caixa baterias vazio 12 M1404 Espera borracha 118x50 13 M0139.L.S Bica esquerdo M0139 - M5004 14 M0139.R.S Bica direita M0139 - M5004 15 M4830.113 Eixo fecho S040.M 16 BX06.2 Eixo met borgring ø6 17 E0261.B Placa de fixação E0261 - _M5263 18 E0261 Interruptor limite rolo 50 mm 19 E0550.29 Tubo flexível ø29mm /m

Corrediça STEEL (caixa baterias)

(4)

2

10

4

3

9

7

3

4

11

3

3 3 3

3

4

7

9

4

1

8

Option S259.D.215/385

5

6

5 H

H=155mm, 200mm, 300mm H=215mm, 385mm

M5262.H

13 _H

M5252.H.B

12

1 M5110.LE Corrediça UNDER alu ...mm 2 E0561.170 Fixação Terminal E0560.29 _170mm 3 M5259.SET Terminal jogo SMR ALU

4 M1420 Tampa corrediça ALU M5110

5 M5306.V Espera a frente ALU _AL207/AL208 6 M5306.A Espera traseiro ALU _AL207/AL208 7 M5405.LE Cremalheira ...mm SM80 8 E0550.29 Tubo flexível ø29mm /m

9 M5208 Borracha corrediça

10 M5210 Suporte caixa de comando _SMR80 11 M5260.0215.B Suporte plataforma M1423 - _215mm 11 M5260.0385.B Suporte plataforma M1423 - _385mm 12 M5252.0155.B Suporte plataforma SM - M1423 _155mm 12 M5252.0200.B Suporte plataforma SM - M1423 _200mm 12 M5252.0300.B Suporte plataforma SM - M1423 _300mm 13 M5262.215 Suporte plataforma S259.D _215mm 13 M5262.385 Suporte plataforma S259.D _385mm

Corrediça alu UNDER SET

(5)

1

2

4

3

5

1 M4440.070 Êmbolo SE ø70-40 1 M4440.090 Êmbolo SE ø90-40 2 M4640.450.OK Haste OK310-760 ø40x450 3 M4240.070.AG Cabeça cilindro guia ø70-40 3 M4240.090.AG Cabeça cilindro guia ø90-40 4 M1830.50T Bucha rolamento ø30x50mm 5 DSE070.40.B Jogo de vedantes SE ø70-40 _..>2008 5 DSE090.40.B Jogo de vedantes SE ø90-40

Cilindro de elevação CH37 + Snr

(6)

1

2

3

5

4

6

7

8

9

10

11

1 M4440.070 Êmbolo SE ø70-40

2 M4640.420.OK Haste cilindro de elevação OK _420mm 3 BB08.12 Perno Allen sem cabeça _M8x12 4 M4124.050 Forquilha cilindro de elevação _{CH46 50cc}

5 M1701 Lubrificador M8

6 M1825.30T Bucha rolamento ø25x30mm 7 M1979.57 Anel cilindro Dia 70

8 DO062.5 Junta em O ø62x5

9 VRX085.70 Mola anel ø70

10 M4240.070.AP Cabeça cilindro ø70-40 -AP-11 M1830.50T Bucha rolamento ø30x50mm

Cilindro de elevação CH46 + Snr

(7)

/(

/()7

5,*+7

3RV &yGLJR 'HVFULomR 0 %UDoDGHLUD¡ 0 )ROH¡¡ 0 ÈPEROR6(¡ 0 +DVWHDSDUDIXVDGR6'6_¡[PP %% 3HUQR$OOHQVHPFDEHoD_0[ 0 ([WHQVmR6'6.PP 0 ([WHQVmR6'6.PP 0/( ([WHQVmR6'6606962PP 07 %XFKDURODPHQWR¡[PP 07 %XFKDURODPHQWR¡[PP %& $QHOGHVHJXUDQoD',1_¡ '2 -XQWDHP2¡[ %% 3HUQR$OOHQVHPFDEHoD_0[ 95; 0RODDQHO¡ 0& &DEHoDFLOLQGURPHWERUJULQJ_¡ . 7DPSD0[ '6( -RJRGHYHGDQWHV6(¡ *UXSRSULQFtSDO 6XEJUXSR 'HVFULomRGRVDUWLJRVSDUDYHQGD

&LOLQGURGHIHFKR&6/5

(8)

11

12

1

2

5

6

4

7

8

9

13

14

13

17

18

19

20

3

13

10

21

22

23 11*

1 F002 Tampa de aeração 3/4''

2 M0400 Depósito esquerdo 6L-300mm 3 M0457 Bloco terminal grupo hydr. 4 M0357 Braçadeira mangueira de _aspiração 5 K0088 Mangueira de aspiração _bomba 6 M0365 Braçadeira mangueira de _{retorno ø20} 7 KSL0230.1-2 Mangueira BP 1/2'' - 230mm

8 F007 Filtro compl.

8 F020 Filtro compl. >2008..

9 M0410 Tampa grupo hydr. 2000W

10 M0408.SL Orla grupo hydr. LEFT 11 V012.D.12 Válvula lógica compl. V72.K _12V 11 V012.D.24 Válvula lógica compl. V71.K _24V 11 V012.E.12 Válvula lógica compl. V37.K _12V 11 V012.E.24 Válvula lógica compl. V36.K _24V 11 V012.ES.12 Válvula lógica V012.ES - 12V 11 V012.ES.24 Válvula lógica V012.ES - 24V 11 V012.J Válvula lógica V012.J

11 V012.X.12 Válvula lógica compl. V072.HK _{+ V037.HK 12V} 11 V012.X.24 Válvula lógica compl. V071.HK _{+ V036.HK 24V} 12 K0700.1-2 Anel vedante 1/2''

13 E0093.12 Borracha cabo 12mm 14 M1407 Tampa grupo hydr. 65x70 mm 15 E0552.29 Junção 90° - E0560.29

16 M0416 Fecho borracha

17 M0405.L Caixa grupo esquerdo 2000W

18 M0415 Suporte motor

19 E0058 Relé de arranque 150A 24V 19 E0059 Relé de arranque 150A 12V

20 M0119 Braçadeira motor 2000W 21 P012 Bomba 9A - 1.6cc - 3.2L 22 MP025 Motor 24V 2000W 22 MP027 Motor 12V 2000W 23 MPK025.P012 Motor bomba 24V 2000W + _P012 23 MPK027.P012 Motor bomba 12V 2000W + _P012

Grupo hydr. esquerdo 2KW

(9)

4

11

11 ₂

3

4

11

5

8

7

1

6

6 °

*

°

9

10

1 XKS500.LE.O.CA.W Parte fixa aço SK/SKS + Snr 2 MV0300.LE.W.CC.L Rampa giratoria esquerdo _{STEEL + LE} 3 MV0300.LE.W.CC.R Rampa giratoria direita STEEL + _LE 4 MV0300.LE.W.CC Rampa giratoria aço SK + LE

5 M1404 Espera borracha 118x50

6 M2300 Barreira de segurança _desmontável 7 M0974.M.LE.L Caixa travamento de roda _{esquerdo S215.M ..mm} 8 M0974.M.LE.R Caixa travamento de roda _{direita S215.M ..mm} 9 M1735.124.BO10 Eixo ø35x124mm - BO10 10 M1730.124.BO10 Eixo ø30x124mm - BO10 11 M2000 Dobradiça rampa giratoria ST

Prato de aço SK/SKS

(10)

8

11

9

10

5

3

2

7

6

8

11

4

3

2

9

10

1 *

*

1 XKA500.LE.O.CA.W Prato de alumínio SK/SKS + Snr 2 M1361.LE Ripa de fixação tacão do _prato 3 M2025.LE Ripa de fixação tacão do _{prato SK + LE} 4 XD.A.SK.O.LE.L Tacão do prato esquerdo SK + _Snr 5 XD.A.SK.O.LE.R Tacão do prato direita SK + Snr 6 M0973.M.LE.L Travamento de roda esquerdo _{MECH. ...mm} 7 M0973.M.LE.R Travamento de roda direita _{MECH. ...mm} 8 MV0300.LE.W.CC Rampa giratoria aço SK + LE 9 M1735.124.BO10 Eixo ø35x124mm - BO10 10 M1730.124.BO10 Eixo ø30x124mm - BO10 11 M2000 Dobradiça rampa giratoria ST
