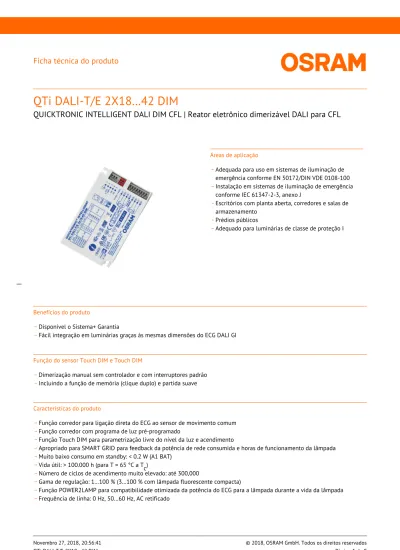

QTi DALI-T/E 2X18 42 DIM

Benefícios do produto

__{Disponível o Sistema+ Garantia}

__{Fácil integração em luminárias graças às mesmas dimensões do ECG DALI GI}

Função do sensor Touch DIM e Touch DIM

__{Dimerização manual sem controlador e com interruptores padrão} __{Incluindo a função de memória (clique duplo) e partida suave}

Características do produto

__{Função corredor para ligação direta do ECG ao sensor de movimento comum} __{Função corredor com programa de luz pré-programado}

__{Função Touch DIM para parametrização livre do nível da luz e acendimento}

__{Apropriado para SMART GRID para feedback da potência de rede consumida e horas de funcionamento da lâmpada} __{Muito baixo consumo em standby: < 0.2 W (A1 BAT)}

__{Vida útil: > 100.000 h (para T = 65 °C a Tc)}

__{Número de ciclos de acendimento muito elevado: até 300,000}

__{Gama de regulação: 1…100 % (3…100 % com lâmpada fluorescente compacta)}

__{Função POWER2LAMP para compatibilidade otimizada da potência do ECG para a lâmpada durante a vida da lâmpada}

QTi DALI-T/E 2X18…42 DIM

QUICKTRONIC INTELLIGENT DALI DIM CFL | Reator eletrônico dimerizável DALI para CFL

Áreas de aplicação

__{Adequada para uso em sistemas de iluminação de} emergência conforme EN 50172/DIN VDE 0108-100 __{Instalação em sistemas de iluminação de emergência}

conforme IEC 61347-2-3, anexo J

__{Escritórios com planta aberta, corredores e salas de} armazenamento

__{Prédios públicos}

__{Adequado para luminárias de classe de proteção I}

Dados técnicos

Dados Elétricos

Número máx. de ECG num circuito 10 A (B) 8 1)

Número máx. de ECG num circuito 16 A (B) 13 1)

Corrente elétrica de entrada 45 A

1) Tipo B

Dados Luminotécnicos

Tempo de ligamento 0,6 s 1)

1) acendimento pré-aquecido otimizado

Dimensões e peso

Comprimento 123,0 mm

Largura 79,0 mm

Altura 33,0 mm

Nicho de montagem, comprimento 129,5 mm

Nicho de montagem, largura 67,0 mm

Peso do produto 247,00 g

Secção do cabo, primário 0,5…1,5 mm²

Temperaturas e condições de funcionamento

Temperatura ambiente +10…+50 °C

Humidade rel. admissível no funcionam. 5…85 %

Espectativa de Vida

Vida útil do reator 100000 h 1)

1) Na tcase = 65 °C no ponto tc / taxa de insucesso de 10%

Nome do produto Família

QTi DALI-T/E 2X18…42 DIM

DULUX D/E 26 W

Temperatura do reator [ta] 40 50 60

Temperatura [°C] 60 70 75

vida útil [h] 100000 100000 80000

DULUX L 24 W

Temperatura do reator [ta] 40 50 60

Temperatura [°C] 60 70 75

vida útil [h] 100000 100000 80000

DULUX L 40 W

Temperatura do reator [ta] 40 50 60

Temperatura [°C] 60 70 75

vida útil [h] 100000 100000 80000

DULUX T/E 18 W

Temperatura do reator [ta] 40 50 60

Temperatura [°C] 55 65 70

vida útil [h] 100000 100000 100000

DULUX T/E 26 W

Temperatura do reator [ta] 40 50 60

Temperatura [°C] 60 70 75

vida útil [h] 100000 100000 80000

DULUX T/E 26 W CONSTANT

Temperatura do reator [ta] 40 50 60

Temperatura [°C] 60 70 75

vida útil [h] 100000 100000 80000

DULUX T/E 42 W

Temperatura do reator [ta] 40 50 60

Temperatura [°C] 60 70 75

vida útil [h] 100000 100000 80000

DULUx T/E 42 W CONSTANT

Temperatura do reator [ta] 40 50 60

Temperatura [°C] 60 70 75

vida útil [h] 100000 100000 80000

FC 22 W

Temperatura do reator [ta] 40 50 60

Temperatura [°C] 60 70 75

vida útil [h] 100000 100000 80000

FC 40 W

Temperatura do reator [ta] 40 50 60

Temperatura [°C] 60 70 75

vida útil [h] 100000 100000 80000

Informação adicional do produto

- braçadeira de cabo

Atributos

Interface dimerizável DALI / Touch DIM / Touch DIM Sensor

Faixa de dimerização 3…100 % 1)

Dimerizável Sim

Proteção contra superaquecimento Sim

Indicada p. luminárias com cl. proteção I

Desligar seguro no fim de vida da lâmp. EOL T.2

1) Fluxo luminoso

Normas e Certificações

Selo de aprovação VDE / VDE-EMC / ENEC 10 / EL / GOST / RCM / CCC

Normas Acc. EN 61347-2-3/Acc. EN 60929/Acc. EN

55015:2006 + A1:2007/Acc. EN 61000-3-2/Acc. EN 61547/Acc. to IEC 101:Ed1/Acc. to IEC 62386-102:Ed1

EEI – Etiqueta de Eficiência Energética A1 BAT

Grau de proteção I

Tipo de protecção IP20

Dados logísticos

Código do material 850410809000

Diagrama de cabeamento

Esquema de electrificação Esquema de electrificação

Esquema de electrificação Esquema de electrificação

Download Data __

Arquivo

Informação Técnica Adicional

502689_Frequent switching Quicktronic Informação Técnica Adicional

502785_ECG lifetime - QUICKTRONIC (DALI) DIM Product Datasheet

321492_ATI QTi DALI-TE 2x18-42 DIM (G+GB) Brochuras

333874_Bochure &#150; DALI partner Certificados de Conformidade 334953_EMC-Marks approval Certificados de Conformidade 335097_INOTEC Certificados de Conformidade 335125_ENECVDE-Marks approval Certificados de Conformidade

335135_Manufacturer´s declaration &#150; Burning-in of fluorescent lamps Certificados de Conformidade

335153_Manufacturer´s declaration &#150; Low stand-by Certificados de Conformidade

335154_Manufacturer´s declaration &#150; EN 55015:2006+A1:2007 (300 MHz) Certificados de Conformidade

335160_Manufacturer´s declaration &#150; Lamp T5 FC QTi-TE DALI...DIM ECG combinations Certificados de Conformidade

335169_Manufacturer´s declaration &#150; LampECG combinations: Frequent switching Certificados de Conformidade

335190_Manufacturer´s declaration &#150;Additional hints Certificados de Conformidade

504208_VDE-EMC-CERTIFICATE QTI DALI DIM Declarações de conformidade

334767_Declaration of conformity Instru.de Instalação e Funcionamento

493509_Technical application guide QUICKTRONIC Intelligent DALI DIM (GB) Instruções de funcionamento

596666_EAC QTi DALI TE DIM Dados CAD 3-dim

321614_QTi DALI-TE 2x18-42 DIM Dados CAD 3-dim

321621_QTi DALI-TE 2x18-42 DIM Dados CAD 3-dim

321622_QTi DALI-TE 2x18-42 DIM Dados CAD pdf

321623_Ti DALI-TE 2x18-42 DIM

Código do

produto Descrição do produto Embalagem unitária(peças/unidade) Dimensões (comprimento xlargura x altura) Volume Peso bruto

4008321060822 QTi DALI-T/E 2X18…42 DIM

428 mm x 78 mm x 257 mm 8.58 dm³ 4700.00 g

O código do produto mencionado indica a quantidade mínima a ser adquirida. Uma caixa unitária pode conter um ou mais produtos. Quando for colocar o pedido de compras, indique uma quantidade unitária ou múltiplos da caixa unitária.

Referências / Links

Para mais informações sobre a garantia de sistema e os termos e condições de garantia, visite www.osram.com/system-guarantee

Retratação

Sujeito a alteração sem prévio aviso. Sempre utilize a versão mais recente.

QTi DALI-T/E 2X18…42 DIM

QUICKTRONIC INTELLIGENT DALI DIM CFL | Reator eletrônico dimerizável DALI para CFL

Nome do produto Família Corrente

nominal Perda de potência Fluxoluminoso a

25 °C

Número de pontos de venda

Fluxo luminoso a 35 °C

QTi DALI-T/E 2X18…42 DIM DULUX D/E 18 W 0.17 A 38.00 W 2*1200 lm 2

DULUX D/E 26 W 0.25 A 56.00 W 2*1800 lm 2

DULUX L 24 W 0.22 A 51.00 W 2 1200 lm

DULUX L 40 W 0.38 A 87.00 W 2 3500 lm

DULUX T/E 18 W 0.17 A 38.00 W 1200 lm 2

DULUX T/E 26 W 0.25 A 56.00 W 1800 lm 2

DULUX T/E 26 W CONSTANT 0.25 A 56.00 W 1800 lm 2

DULUX T/E 32 W 0.30 A 69.00 W 2400 lm 2

DULUX T/E 32 W CONSTANT 0.30 A 69.00 W 2400 lm 2

DULUX T/E 42 W 0.39 A 90.00 W 3200 lm 2

DULUx T/E 42 W CONSTANT 0.39 A 90.00 W 3200 lm 2

FC 22 W 0.22 A 51.00 W 2 1800 lm

FC 40 W 0.38 A 87.00 W 2 3200 lm
