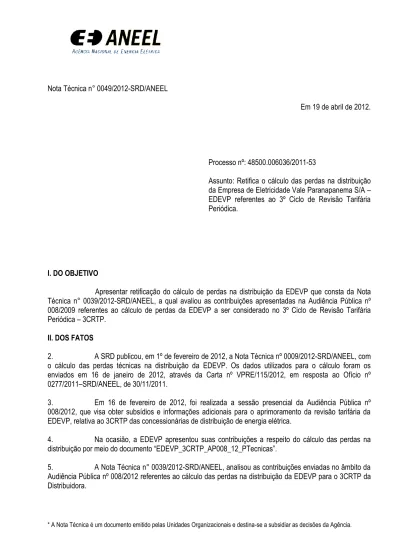

Em 19 de abril de 2012.
Processo nº: 48500.006036/2011-53
Assunto: Retifica o cálculo das perdas na distribuição da Empresa de Eletricidade Vale Paranapanema S/A – EDEVP referentes ao 3º Ciclo de Revisão Tarifária Periódica.
I. DO OBJETIVO
Apresentar retificação do cálculo de perdas na distribuição da EDEVP que consta da Nota Técnica n° 0039/2012-SRD/ANEEL, a qual avaliou as contribuições apresentadas na Audiência Pública nº 008/2009 referentes ao cálculo de perdas da EDEVP a ser considerado no 3º Ciclo de Revisão Tarifária Periódica – 3CRTP.
II. DOS FATOS
2. A SRD publicou, em 1º de fevereiro de 2012, a Nota Técnica nº 0009/2012-SRD/ANEEL, com o cálculo das perdas técnicas na distribuição da EDEVP. Os dados utilizados para o cálculo foram os enviados em 16 de janeiro de 2012, através da Carta nº VPRE/115/2012, em resposta ao Ofício nº 0277/2011–SRD/ANEEL, de 30/11/2011.
3. Em 16 de fevereiro de 2012, foi realizada a sessão presencial da Audiência Pública nº 008/2012, que visa obter subsídios e informações adicionais para o aprimoramento da revisão tarifária da EDEVP, relativa ao 3CRTP das concessionárias de distribuição de energia elétrica.
4. Na ocasião, a EDEVP apresentou suas contribuições a respeito do cálculo das perdas na distribuição por meio do documento “EDEVP_3CRTP_AP008_12_PTecnicas”.
5. A Nota Técnica n° 0039/2012-SRD/ANEEL, analisou as contribuições enviadas no âmbito da Audiência Pública nº 008/2012 referentes ao cálculo das perdas na distribuição da EDEVP para o 3CRTP da Distribuidora.
* A Nota Técnica é um documento emitido pelas Unidades Organizacionais e destina-se a subsidiar as decisões da Agência. III. DA ANÁLISE
6. No cálculo das perdas na distribuição apresentados na Nota Técnica n° 0039/2012-SRD/ANEEL, constatou-se que as perdas técnicas dos reguladores de tensão pertencentes ao segmento A4 da EDEVP não haviam sido consideradas na apuração. Desta forma, esta Nota Técnica apresenta os resultados do cálculo das perdas na distribuição da EDEVP, com a revisão dos percentuais de perda técnica e não técnica, considerando as mudanças necessárias para a inclusão das perdas desses equipamentos. III. V. Dos resultados
7. Apresentamos a seguir as Tabelas I, II e III com os dados da apuração das perdas na distribuição da EDEVP para o período base de novembro de 2010 a outubro de 2011.
Tabela I - Montante de perdas no sistema de distribuição da EDEVP.
Descrição Montantes (MWh/ano) Sobre Energia Injetada (%)
Energia Total Injetada 810.713,551 100,000
Energia Total Fornecida 740.456,903 91,334
Perdas na Distribuição 70.256,648 8,666
Perdas Técnicas 59.313,352 7,316
Perdas Não-Técnicas 10.943,296 1,350
Tabela II - Perdas técnicas da EDEVP por segmento de rede e transformação.
Energia Circulante
Perdas
Montante Sobre a energia do segmento Composição do índice global
MWh MWh % % Rede A2 799.296,524 2.169,145 0,271 0,268 Rede A3a 186.863,420 3.509,562 1,878 0,433 Rede A4 770.992,260 12.819,430 1,663 1,581 Rede B 433.679,873 11.600,162 2,675 1,431 Medidores 499.989,898 2.981,964 0,596 0,368 Ramais 499.989,898 371,882 0,074 0,046 Trafos A2/A3a 154.441,237 1.410,291 0,913 0,174 Trafos A2/A4 633.979,589 2.753,073 0,434 0,340 Trafos A3a/A2 18.453,780 379,260 2,055 0,047 Trafos A3a/A4 164.400,332 1.530,123 0,931 0,189 Trafos A4/A3a 22.948,235 153,529 0,669 0,019 Trafos A4/B 545.522,134 19.634,932 3,599 2,422 TOTAL 7,316
Tabela III – Perdas técnicas nos transformadores da EDEVP discriminadas entre ferro e cobre. Energia Circulante Perdas Origem Montante Sobre a energia que transita no segmento Composição do índice global MWh MWh % %
Trafos A2/A3a 154.441,237 Ferro 1.188,405 0,769 0,147
Cobre 221,887 0,144 0,027
Trafos A2/A4 633.979,589 Ferro 1.466,607 0,231 0,181
Cobre 1.286,466 0,203 0,159
Trafos A3a/A2 18.269,992 Ferro 367,575 1,992 0,045
Cobre 11,685 0,063 0,001
Trafos A3a/A4 164.767,907 Ferro 1.088,070 0,662 0,134
Cobre 442,053 0,269 0,055
Trafos A4/A3a 22.948,235 Ferro 126,171 0,550 0,016
Cobre 27,358 0,119 0,003
Trafos A4/B 546.330,545 Ferro 15.242,857 2,794 1,880
Cobre 4.392,075 0,805 0,542
* A Nota Técnica é um documento emitido pelas Unidades Organizacionais e destina-se a subsidiar as decisões da Agência.
8. As Figuras 1 e 2 a seguir mostram os percentuais de perdas, discriminados por segmento do sistema de distribuição da EDEVP, em relação à energia passante no próprio segmento e em relação à energia injetada na rede da distribuidora.
Figura 1- Percentual de perdas técnicas por segmento de rede e transformação em relação à energia passante no segmento. 0, 91 3% 0, 43 4% 2, 05 5% 0, 93 1% 0, 66 9% 3, 59 9% 0, 27 1% 1, 87 8% 1, 66 3% 2, 67 5% 0, 59 6% 0, 07 4% 0,000% 0,500% 1,000% 1,500% 2,000% 2,500% 3,000% 3,500% 4,000% Tr af os A 2-A3 a Tr af os A 2-A4 Tr af os A 3a -A2 Tr af os A 3a -A4 Tr af os A 4-A3 a Tr af os A 4-B R ed e A 2 R ed e A 3a R ed e A 4 R ed e B M ed id or es R am ai s
Figura 2 - Percentual de perdas técnicas por segmento de rede e transformação em relação à energia injetada na rede da distribuidora.
9. Na Figura 3 encontra-se o diagrama unifilar do sistema de distribuição da EDEVP ilustrando os valores de perdas de energia calculados e os percentuais por segmento de rede e de transformação.
0,174% 0,340% 0,047% 0,189% 0,019% 2,422% 0,268% 0,433% 1,581% 1,431% 0,368% 0,046%
Trafos A2-A3a Trafos A2-A4
Trafos A3a-A2 Trafos A3a-A4
Trafos A4-A3a Trafos A4-B
Rede A2 Rede A3a
Rede A4 Rede B
* A Nota Técnica é um documento emitido pelas Unidades Organizacionais e destina-se a subsidiar as decisões da Agência.
Figura 3 – Diagrama unifilar simplificado discriminando as perdas da EDEVP.
0,27% 0,27% 2.169,15 MWh A2 A2 781.222,00 MWh 8.706,55 MWh SRA 0,00 MWh 633.979,59 MWh 154.441,24 MWh 18.074,52 MWh
A2/A4 A2/A3a A3a/A2
0,43% 2.753,07 MWh 0,91% 1.410,29 MWh 2,06% 379,26 MWh
0,34% 0,17% 0,05%
1,88%
0,43% 153.030,95 MWh 18.453,78 MWh Legenda:
3.509,56 MWh PNT: Perdas Não Técnicas
A3a A3a SRA: Energia sem Rede Associada
29.491,55 MWh 18.953,53 MWh
SRA Percentuais de Perdas:
0,00 MWh 164.400,33 MWh 22.794,71 MWh A3a/A4 A4/A3a 0,93% 1.530,12 MWh 0,67% 153,53 MWh 0,19% 0,02% 1,66% 0,00% 162.870,21 MWh 1,58% 631.226,52 MWh 22.948,24 MWh 0,00% 12.819,43 MWh 0,00 MWh A4 A4 0,00 MWh 212.650,70 MWh SRA 156,23 MWh 545.522,13 MWh A4/B 3,60% 19.634,93 MWh 2,42% 2,67% 0,07% 0,60% 2,52% 525.887,20 MWh 1,43% 0,05% 0,37% 1,35% 11.600,16 MWh 371,88 MWh 2.981,96 MWh 10.943,30 MWh B B 0,00 MWh 407.782,57 MWh SRA 92.207,33 MWh
Perdas Não Técnicas
8,666% 70.256,65 MWh 1,350% 10.943,30 MWh B Ram Med PNT A4 Perdas na Distribuição
PERDAS NA DISTRIBUIÇÃO - EDEVP
Acima: Percentual de Perdas sobre a Energia Passante no Segmento Abaixo: Percentual de Perdas sobre o Total de
Energia Injetada na Distribuidora
Perdas Técnicas A2 A3a 59.313,35 MWh 7,316% PNT A4 A4
IV. DO FUNDAMENTO LEGAL
10. A Lei n. 8.987, de 13 de fevereiro de 1995, estabelece em seu artigo 6° sobre o Serviço Adequado:
“Art. 6º Toda concessão ou permissão pressupõe a prestação de serviço adequado ao pleno atendimento dos usuários, conforme estabelecido nesta Lei, nas normas pertinentes e no respectivo contrato.
§ 1º Serviço adequado é o que satisfaz as condições de regularidade, continuidade, eficiência, segurança, atualidade, generalidade, cortesia na sua prestação e modicidade das tarifas.”
11. No art. 2º da Lei n. 9.427, de 26 de dezembro de 1996, é disposto que a finalidade da ANEEL é regular e fiscalizar a produção, transmissão, distribuição e comercialização de energia elétrica, em conformidade com as políticas e diretrizes do governo federal.
12. Os contratos de concessão e de permissão de serviço público de energia elétrica dispõem sobre a obrigatoriedade das distribuidoras garantirem a eficiência na prestação do serviço público. Possuem ainda disposições específicas sobre a obrigatoriedade do acompanhamento, por parte das distribuidoras, das perdas elétricas nos sistemas de distribuição.
13. A Resolução Normativa n. 385, de 8 de dezembro de 2009, aprova as Regras de Comercialização de Energia Elétrica, versão 2010, de que trata a Convenção de Comercialização de Energia Elétrica.
14. A Resolução Normativa ANEEL n. 458, de 8 de novembro de 2011, aprova o Módulo 2 dos Procedimentos de Regulação Tarifária - PRORET, que define a metodologia e os procedimentos gerais para realização do Terceiro Ciclo de Revisões Tarifárias Periódicas das Concessionárias de Distribuição de Energia Elétrica - 3CRTP.
15. A Revisão 2 do Módulo 7 do PRODIST, aprovada pela Resolução Normativa n. 465, de 22 de novembro de 2011, estabelece a metodologia e os procedimentos para obtenção dos dados e para a apuração das perdas dos sistemas de distribuição de energia elétrica.
V. DA CONCLUSÃO
16. A apuração apresentada nesta Nota Técnica retifica aquela anteriormente apresentada na NT Nota Técnica n° 0039/2012-SRD/ANEEL.
* A Nota Técnica é um documento emitido pelas Unidades Organizacionais e destina-se a subsidiar as decisões da Agência.
17. O cálculo de perdas na distribuição apresentado nesta Nota Técnica considerou a metodologia regulamentada no Módulo 7 do PRODIST e os dados fornecidos pela EDEVP, possibilitando a apuração das perdas técnicas, discriminada por segmento do sistema elétrico da distribuidora, e das perdas não técnicas. Essas últimas foram obtidas pela diferença entre as perdas totais e as perdas técnicas. Tal resultado pode subsidiar a definição dos limites de perdas, considerando a eficiência energética por nível de tensão.
VI. DA RECOMENDAÇÃO
18. Recomenda-se que a SRE, face à retificação realizada do cálculo de perdas na distribuição apresentado na Nota Técnica n° 0039/2012-SRD/ANEEL, adote o valor da perda técnica nos cálculos da revisão tarifária da EDEVP, conforme a Tabela I desta Nota Técnica.
LUIZ HENRIQUE CAPELI RENATO EDUARDO FARIAS DE SOUSA
Especialista em Regulação Especialista em Regulação
SRD SRD
De acordo:
CARLOS ALBERTO CALIXTO MATTAR
