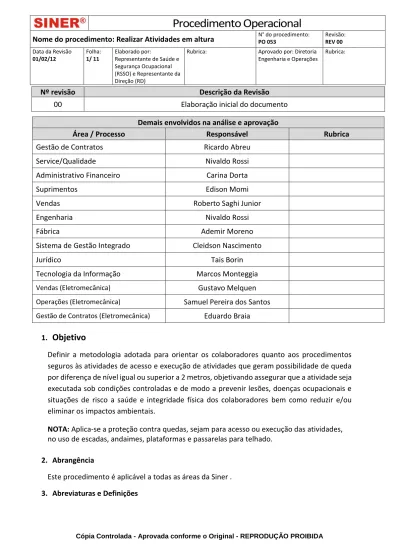

Procedimento Operacional

(1)

Cópia Controlada - Aprovada conforme o Original - REPRODUÇÃO PROIBIDA

Nº revisão Descrição da Revisão

00 Elaboração inicial do documento

Demais envolvidos na análise e aprovação

Área / Processo Responsável Rubrica

Gestão de Contratos Ricardo Abreu

Service/Qualidade Nivaldo Rossi

Administrativo Financeiro Carina Dorta

Suprimentos Edison Momi

Vendas Roberto Saghi Junior

Engenharia Nivaldo Rossi

Fábrica Ademir Moreno

Sistema de Gestão Integrado Cleidson Nascimento

Jurídico Tais Borin

Tecnologia da Informação Marcos Monteggia

Vendas (Eletromecânica) Gustavo Melquen

Operações (Eletromecânica) Samuel Pereira dos Santos

Gestão de Contratos (Eletromecânica) Eduardo Braia

1.

Objetivo

Definir a metodologia adotada para orientar os colaboradores quanto aos procedimentos seguros às atividades de acesso e execução de atividades que geram possibilidade de queda por diferença de nível igual ou superior a 2 metros, objetivando assegurar que a atividade seja executada sob condições controladas e de modo a prevenir lesões, doenças ocupacionais e situações de risco a saúde e integridade física dos colaboradores bem como reduzir e/ou eliminar os impactos ambientais.

NOTA: Aplica-se a proteção contra quedas, sejam para acesso ou execução das atividades,

no uso de escadas, andaimes, plataformas e passarelas para telhado.

2. Abrangência

Este procedimento é aplicável a todas as áreas da Siner .

(2)

Cópia Controlada - Aprovada conforme o Original - REPRODUÇÃO PROIBIDA 3.1 Abreviaturas

 APP - Análise Preliminar de Perigos

 CIPA- Comissão Interna de Prevenção de Acidentes

 EPI’s - Equipamento de Proteção Individual (dispositivo ou produto de uso individual

utilizado pelo colaborador destinado à proteção de riscos suscetíveis de ameaçar a segurança e a saúde no trabalho)

 GST/AIA - Gestão de Saúde e Segurança Trabalho e Aspectos e Impactos Ambientais

 PS - Procedimento Sistêmico

 PTR- Permissão de Trabalho de Risco

 PO – Procedimento Operacional

 SESMT- Serviço Especializado em Engenharia de Segurança e em Medicina do Trabalho

 SGI -Sistema de Gestão Integrado (NBR ISO 9001:2008, NBR ISSO 14001:2008 e OHSAS 18001:2007).

3.2 Definições

 Andaimes - Estrutura provisória sólida e que proporcione estabilidade e segurança

total de movimentos aos usuários, quando estiverem trabalhando a uma altura superior a 2 metros.

 Corda de Nylon ou cabo de Aço do Cinto de Segurança (talabarte) - É um cabo preso

à argola do cinto de segurança que serve para a ligação a uma estrutura firme e sustentação do colaborador, protegendo-o contra queda.

 Cabo salva-vidas ou Cabo-guia de segurança - É o cabo que tem as suas extremidades

ancoradas à estrutura do edifício, ao qual é preso o cabo de ligação do cinto de segurança permitindo que a pessoa que está usando o cinto possa se mover ao longo de toda a sua extensão.

 Escada - É uma construção formada por uma série de degraus, destinadas a ligar locais

com diferenças de nível.

4. Responsabilidades

 Cabe ao SGI revisar esta prática sempre que houver melhoria ou mudança no processo

/ equipamentos relacionados à saúde, segurança e meio ambiente.

 Cabe aos gestores garantir o cumprimento deste procedimento operacional.

 Cabe à Segurança do Trabalho avaliar a situação para execução da atividade efetivando

ou não à liberação do início da atividade através da Permissão para trabalho de risco - PTr (R-GI-24).

 Cabe aos colaboradores garantir a execução das atividades, conforme definido neste

procedimento operacional.

(3)

Cópia Controlada - Aprovada conforme o Original - REPRODUÇÃO PROIBIDA 5.1 EPI

5.1.1 Determinação

Cabe ao colaborador, quanto ao EPI:

a) Utilizá-lo apenas para a finalidade a que se destina; b) Responsabilizar-se pela guarda e conservação;

c) Comunicar ao empregador qualquer alteração que o torne impróprio para uso; d) Cumprir as determinações do empregador sobre o uso adequado.

5.1.2 EPI’s Básicos para este processo

a) Capacete,

b) óculos de segurança, c) protetor auricular,

f) botina de segurança / eletricistas: sapato de segurança sem biqueira de aço e componentes metálicos,

g) cinto de segurança Tipo Paraquedista: cinto de segurança tipo paraquedista com dois talabartes de forma que, sempre um dos talabartes esteja preso a pontos seguros da estrutura. Possuir tiras de tórax e pernas com ajuste de presilhas e possuir nas costas uma argola para fixação dos talabartes.

NOTA: Importante manter a conservação do cinto de segurança tipo paraquedista, ou

seja, guardar adequadamente, evitar dobras e contatos com produtos químicos (ácidos), materiais cortantes ou abrasivos.

5.2 Sistemas de proteção (Mecânica)

Quando necessário este processo é dotado de sistemas de proteção mecânica (exemplo: Guarda corpo, plataforma de trabalho com rodapé, etc.). Caso o colaborador deste processo observar alguma irregularidade com relação aos sistemas de proteção mecânica (más condições, inoperantes, etc.), o mesmo deve paralisar o processo, informar o superior imediato para verificar as medidas a serem tomadas.

6. Procedimentos

6.1 Exames Médicos e Capacitação

 Exames Médicos: Os colaboradores que irão executar atividades em altura necessitam

realizar exames médicos para comprovar a capacidade laboral para a atividade de trabalho em altura.

(4)



Capacitação: Os colaboradores que executam atividades de trabalho em altura devem

realizar treinamento para a atividade de Trabalho em Altura conforme a NR 35.

6.2 Permissão para trabalho em altura

Todo colaborador que for executar atividades com altura superior á 1.80 metros deve obter a permissão para trabalho de risco – PTr através do preenchimento do R-GI-24- Atividade com Altura Superior a 1.80 metros e liberação junto à Segurança do Trabalho.

6.3 Atividades com Escadas

Escada Móvel: A escada móvel (simples, extensível e tesoura, etc.), fabricada com armação em materiais não condutores pode ser utilizada para acessos provisórios e serviços de pequeno porte, desde que atenda aos seguintes requisitos:

6.3.1 Utilização de Escadas

 As escadas devem ser inspecionadas sempre antes de serem usadas;

 Nunca devem ser de madeira pintada;

 As escadas não devem apresentar farpas ou saliências;

 As escadas de encosto não devem ter mais de 7 metros (escadas de extensão não

devem ter mais de 12 metros);

 As escadas de extensão não devem ter suas partes separadas, para evitar a

quebra de polias e a danificação dos engates;

 As escadas de abrir não devem ter mais de 6 metros de extensão, devendo ser

abertas até o fim do seu curso, com o tirante limitador bem encaixado, antes de ser usada;

 Todas as escadas portáteis devem ter sapata antiderrapante;

 Para maior estabilidade da escada, é necessário que o ângulo em relação ao piso

tenha o valor aproximado de 75º, podendo variar entre 65º a 80º;

 Para subir uma escada deve haver uma pessoa segurando a base desta até que o

usuário amarre o terceiro degrau ( a contar de cima para baixo ) em um suporte fixo e prenda seu cinto de segurança;

 Somente uma pessoa de cada vez deve utilizar a escada para subir ou descer;

 É obrigatório o uso de cinto de segurança, preso a estrutura mais próxima, em

altura superior a 2 metros do chão. É proibido prender na própria escada;

(5)

Cópia Controlada - Aprovada conforme o Original - REPRODUÇÃO PROIBIDA 6.4 Atividades com Andaimes

O andaime deve ser do tipo tubular convencional de tubos lisos e acessórios (braçadeiras e luvas) ou do tipo tubular de travamentos por encaixe tipo cunha, não sendo permitidos andaimes de encaixe simples por quadro, e apresentar os seguintes requisitos:

 Guarda-corpo;

 Rodapé;

 Piso (plataforma de trabalho toda preenchida e livre);

 Sem rodízio (rodas);

 Dispositivo de fechamento do acesso à plataforma de trabalho recompondo o

guarda-corpo ao redor de toda a plataforma;

 Montado para resistir às solicitações a que estará submetido;

 Indicar as cargas admissíveis de trabalho;

Nota: Para trabalhos em subestações elétricas em que seja indispensável à realização de

atividades com circuitos parcial ou totalmente energizados podem ser utilizados

andaimes de material não metálico com características de resistência mecânica distintas das estabelecidas acima, desde que sejam atendidos os seguintes requisitos:

 Laudo técnico ou projeto elaborado por profissional habilitado que comprove a

estabilidade e resistência do conjunto;

 Rigidez dielétrica em conformidade com a classe de tensão dos equipamentos

elétricos.

6.4.1 Considerações gerais

 Devem ser tomadas precauções especiais, quando da montagem, desmontagem e

movimentação de andaimes próximos às redes elétricas.

 Em dias chuvosos, o trabalho em andaimes montados em áreas ao ar livre só pode ser

feito se houver uma cobertura ou outro tipo de proteção para evitar que as partes do andaime fiquem molhadas e lisas e sejam capazes de proteger as pessoas contra intempéries.

 Os andaimes devem dispor de sistema guarda-corpo com altura de 1,10 m para o

travessão superior e 0,50 m para o travessão intermediário e rodapé de aproximadamente 20 cm, inclusive nas cabeceiras, em todo o perímetro com exceção do lado da face de trabalho.

 Os andaimes devem ser providos de escadas.

 Quando forem utilizadas tábuas de madeira para área da plataforma de trabalho, esta

deverá ser totalmente preenchida com madeira de boa qualidade, seca, sem nós e/ou rachaduras, sendo proibido o uso de pinturas que encubram imperfeições e não

(6)

podendo haver espaços entre as madeiras na plataforma de trabalho.

 Quando não forem utilizadas tábuas de madeira, o piso de trabalho dos andaimes deve

ter forração completa, antiderrapante, ser nivelado e fixado de modo seguro e resistente.

 O ponto de instalação de qualquer aparelho de içar materiais deve ser escolhido, de

modo a não comprometer a estabilidade e segurança do andaime.

 Todas as ferramentas de trabalho devem ser transportadas até o piso de trabalho dos

andaimes através de recipientes amarrados a uma corda tais como balde, sacola ou outro recipiente para evitar a queda para os níveis inferiores.

 Não acumular demasiada carga ou pessoas em um mesmo ponto.

 Não depositar violentamente pesos sobre os andaimes, pois poderão danificar-se ou

desequilibrar-se.

 Nenhum tipo de material ou ferramenta deve ser deixado de forma desordenada nos

locais de trabalho em altura de modo a oferecer risco de queda.

6.4.2 Proibições quanto a andaimes

 É proibido trabalho em andaimes apoiados sobre cavaletes que possuam altura

superior a 2,00m (dois metros) e largura inferior a 0,90m (noventa centímetros).

 É proibido o trabalho em andaimes na periferia da edificação sem que haja proteção

adequada fixada à estrutura da mesma.

 É proibida a retirada de qualquer dispositivo de segurança dos andaimes ou anular sua

ação.

 É proibido, sobre o piso de trabalho de andaimes, a utilização de escadas e outros

meios param se atingirem lugares mais altos.

 É proibido o deslocamento das estruturas dos andaimes com trabalhadores sobre os

mesmos.

 É proibido o lançamento de qualquer classe de materiais dos andaimes.

6.4.3 Isolamento e Sinalização de Área

Em toda área onde esteja ocorrendo trabalho em altura com a utilização de andaimes, deve ser feito o devido isolamento com fita zebrada ou outro meio e a sinalização indicativa de que há a realização de trabalho em altura, através do cartão de interdição R-GI-32 - Cartão "ATENÇÃO Equipamento / Serviço CONSIGNADO".

6.4.4 Procedimento para montagem de andaimes tubulares modulados:

Com dois painéis e uma diagonal, inicia-se a montagem.

NOTA 1: o andaime deve estar apoiado sob sapatas sobre base sólida capaz de resistir aos esforços solicitantes e às cargas transmitidas. Quando houver desnível no piso, usar bases ajustaveis.

NOTA 2: não montar andaimes sujos de óleo, graxa e outros materiais e evitar acúmulo de materiais no piso do mesmo que possam causar acidentes.

NOTA 3: é permitido o uso de base com rodízios com trava em boas condições somente para ambientes com piso nivelado, plano e em bom estado de conservação.

(7)

Efetuada a primeira montagem, coloca-se o terceiro e quarto painel.

NOTA 1: os parafusos ou borboletas das peças de encaixe devem ser apertados para dar segurança ao andaime.

NOTA 2: o acesso ao andaime deve ser feito de maneira segura com auxílio do talabarte.

Guarda Corpo Rodapé Piso de trabalho Travamento diagonal

Nesta ordem continua-se a montagem até a altura desejada.

Para um procedimento seguro, recomenda-se a colocação de uma diagonal a cada 3m, lembrando que sua colocação deverá ser em sentido oposto a de baixo, formando um “X” visto de cima, a fim de dar mais rigidez ao conjunto.

(8)

Cópia Controlada - Aprovada conforme o Original - REPRODUÇÃO PROIBIDA 6.4.5. Desmontagem do andaime

 Antecipadamente, verificar a existência de restos de material sobre as plataformas e

de tábuas soltas.

 Realizar a desmontagem do andaime, sequenciadamente e de cima para baixo.

 Atender a todos os requisitos adotados durante o processo de montagem, verificando

as situações transcorridas no sentido inverso.

6.5 Plataforma Suspensa

A plataforma suspensa (andaime suspenso) pode ser utilizada para trabalhos em fachadas (limpeza, pintura, obras) desde que possua:

 Guarda-corpo, rodapé e piso;

 Fixação em elemento estrutural da edificação;

 Dispositivo de bloqueio mecânico automático, atendendo à máxima capacidade de

carga do equipamento;

 Placa de identificação com a carga máxima de trabalho permitida em local visível;

 Cabo de aço com carga de ruptura igual a, no mínimo, cinco vezes a carga máxima

utilizada.

6.6 Plataforma Elevatória

A plataforma elevatória (tesoura standard, tesoura todo-terreno (TD), telescópica, mastro vertical, articulada, unipessoal e rebocável) deve possuir os seguintes requisitos:

 Indicação da capacidade de carga e alcance máximo visível à distância;

 Cones refletivos para sinalização horizontal da localização da máquina;

Antes de utilizar o andaime fazer uma inspeção visual geral para certificar-se de que não apresentam pontos de oxidação, amassamentos, trincas que comprometam o andaime. Isto garantirá a condição segura para o seu trabalho.

NOTA 1: Todos os andaimes deverão possuir duas amarrações (quando possível em lados opostos) a uma estrutura rígida para evitar o seu tombamento, inclusive nas fases de montagem e desmontagem. NOTA 2: o piso de trabalho deve possuir travas para impedir escorregamento da base de trabalho, ou seja, devem ser fixados de modo seguro e resistente.

NOTA 3: O piso do andaime deverá estar cercado por rodapé com altura de aproximadamente 20 cm para evitar quedas de ferramentas e materiais quando necessário o uso sobre o andaime.

NOTA 4: Após o término do trabalho deve ser feita, pelo executante, uma vistoria completa no local, a fim de que sejam retirados todos os materiais, ferramentas, etc., que possam ter ficado sobre estruturas ou no piso, criando condições inseguras.

(9)

 Sistema de controle de descida de emergência;

 Aviso sonoro e visual de translação;

 Dispositivo antibasculante e limitador de carga;

 Fixações para cinto de segurança na plataforma;

 Sistema de travamento/frenagem das rodas quando em operação;

 Sistema de estabilização automática a ser utilizado precedentemente à subida da

plataforma;

 Plataforma operacional com piso em material antiderrapante.

6.7 Balancim Individual (Cadeira Suspensa)

O balancim individual deve possuir os seguintes requisitos:

 Ligação frontal (peito);

 Ponto de ancoragem do cabo de sustentação da cadeira independente do ponto de

ancoragem do cabo da trava-queda e resistência a, no mínimo, 1.500 kg;

 Dispositivo de descida e subida, com dupla trava de segurança.

6.8 Guarda-Corpo

O guarda-corpo deve ser utilizado como proteção contra queda de altura e atender aos seguintes requisitos:

 Instalações provisórias

-Parte superior do parapeito a 1,2 m acima das áreas de trabalho ou circulação; -Travessa (parapeito intermediário) de 0,7 m acima das áreas de trabalho ou circulação;

-Rodapé de altura mínima de 20 cm.

 Instalações permanentes

-Parte superior com no mínimo 0,9 m acima das áreas de trabalho ou circulação; -Rodapé de altura mínima de 20 cm.

6.9 Atividades em Telhados

Todo serviço realizado sobre telhado exige um planejamento prévio, devendo necessariamente ser verificado os seguintes itens:

 Tipo de telha, seu estado e resistência;

 Materiais e equipamentos necessários à realização dos trabalhos;

 Definição de trajeto sobre o telhado visando deslocamento racional, distante de

(10)

 Sinalização e isolamento da área prevista para içamento e movimentação de

telhas;

 Necessidade de montagem de passarelas, escadas, guarda-corpos ou estruturas

sobre o telhado para facilitar a manutenção de telhas, calhas, claraboias, chaminés, etc.

 Definição dos locais para instalação de cabo-guia de aço para possibilitar uso do

cinto de segurança conforme exigência do Ministério do Trabalho;

 Controle médico e qualificação técnica dos trabalhadores para serviços nessa

área de alta periculosidade;

 Condições climáticas satisfatórias para liberar trabalho em telhado visto que é

proibido com chuva, vento e ate mesmo nevoa (tempo nublado);

 Orientar os colaboradores e proibir qualquer tipo de carga concentrada sobre as

telhas.

NOTA: A passarela para trabalho em telhados deve possuir os seguintes requisitos:

 Fabricação em material antiderrapante;

 Dispositivo de interligação/travamento entre os elementos pranchões;

 Pontos de ancoragens e linha de vida acompanhando a extensão da passarela para

uso de cinto de segurança durante a permanência sobre a mesma.

6.9.1 Carga Concentrada Sobre o Telhado

As telhas de fibra-cimento, alumínio, vidro ou barro, não foram projetados para suportar cargas concentradas. Seus fabricantes advertem para não pisar ou caminhar diretamente sobre elas. Considerando que a maior parte dos acidentes em telhados ocorre por

rompimento mecânico de seus componentes motivados por concentração excessiva de pessoas ou materiais num mesmo ponto, recomendamos:

 Ao utilizar escada portátil, subir uma pessoa de cada vez;

 Nunca pisar diretamente nas telhas;

 Nunca pisar, apoiar passarelas metálicas, escadas de telhado ou tábuas sobre telhas

translúcidas flexíveis. Elas não foram projetadas para suportar pesos;

 Nunca permitir concentrar mais de uma pessoa numa mesma área do telhado ou mesma

telha;

 O beiral do telhado não suporta peso de pessoas ou cargas;

 Todo material usado deve ser imediatamente removido após conclusão do serviço.

NOTA 1: No içamento de telhas as mesmas devem ser suspensas uma a uma, amarradas

com o nó acima do centro de gravidade da carga que evitará seu tombamento.

NOTA 2: As escadas de acesso aos telhados devem ser equipadas com trava-quedas.

(11)

Cópia Controlada - Aprovada conforme o Original - REPRODUÇÃO PROIBIDA 6.10 Atividades em Altura em Painéis

Para as atividades internas (fábrica) e externas (service) executadas em painéis com altura superior a 1.80 metros é recomendável quando aplicável a utilização de proteção mecânica (guarda corpo móvel) fixado no painel descaracterizando o trabalho em altura na execução destas atividades, caso não seja possível a utilização da proteção mecânica deve-se estabelecer outro dispositivo de segurança para a atividade com altura superior a 1.80 metros ex: trava quedas, cinto de segurança, ancoragem temporária, etc.

7. Indicadores de Desempenho

Não aplicável.

8. Documentos e Controles Relacionados

R-GI-14 - Análise Preliminar de Perigos e Riscos e Identificação de Aspectos e Impactos

Ambientais

R-GI-24 - Atividade com Altura Superior a 2.00 metros R-GI-30 - Relato Diário de Bem Estar
