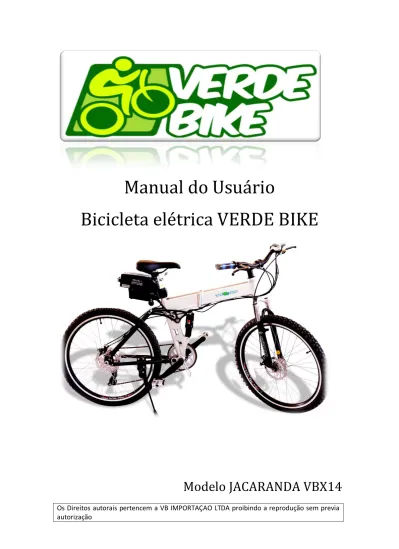

Manual do Usuário
Bicicleta elétrica VERDE BIKE
Modelo JACARANDA VBX14
Os Direitos autorais pertencem a VB IMPORTAÇAO LTDA proibindo a reprodução sem previa autorização
Manual do usuário
Obrigado por escolher a VERDE BIKE.
Saiba que a durabilidade e o desempenho de sua Bicicleta elétrica vão depender da maneira que ela for utilizada e como é efetuada a manutenção da mesma. O objetivo deste manual é familiarizar o proprietário com o nosso produto. Portanto antes de utilizar a bicicleta leia atentamente este manual, pois nele se encontram as informações básicas, porém importantes para que sua bicicleta seja bem cuidada e que você desfrute muito mais de sua nova Verde Bike.
Como carregar a Bateria
Antes da primeira utilização de sua bicicleta é importante que se dê a primeira carga, que deve ser de 12 a 24 horas. O procedimento para fazer a recarga é o seguinte, com o carregador desconectado a tomada, ligue o conector do carregador na bateria. Feito isto ligue o carregador a tomada que pode ser 110 v ou 220 v sem a necessidade de ajuste. Nota-se que a luz LED do carregador ficará vermelha indicando que o processo está em andamento e depois de concluído o carregador ir desligar-se automaticamente retornando a luz LED para cor vede. A primeira carga é recomendável que seja de 12 horas as demais cargas de 6 a 8 horas.
Atenção
O tempo de carga da JACARANDÁ VBX14 é em media 6 horas.
Nunca deixe o carregador recarregar uma bateria por mais de 15 horas seguidas*.
Nunca deixe a carga da bateria se esgotar totalmente.
Nunca guarde sua bicicleta sem carga.
Nunca lave a bicicleta com a bateria na bicicleta.
Nunca ligue o carregador à tomada antes de conectá-lo a bateria.
Sempre recarregue a bateria pelo menos uma vez por mês seja utilizada ou não.
O nível de carga pode variar dependendo da força desempenhada pelo motor naquele momento podendo não conferir com a carga real da bateria, o melhor momento de ver a carga real é na hora da arrancada.
Respeite a tolerância de peso da bicicleta que é de 95kg.
Ao trafegar na chuva desligue a chave de ignição BICICLETAS ELETRICAS NÃO SÃO A PROVA DÁGUA.Descrição:
1. Acelerador eletrônico com velocidade variável e medidor de carga LED.
2. Passador de marchas com 6 níveis de velocidade (atuação apenas com tração humana).
3. Bateria lítio 36 v com marcador de carga. 4. Manopla de freio dianteiro.
5. Manopla de freio traseiro. 6. Descanso.
7. Pedal com função PASS (pedal assistente) ao se pedalar aciona o motor para uma pedalada mais leve automaticamente.
8. Chave de ignição e tranca da bateria. 9. Suspensão a ar.
10. Blocagem para ajuste de altura do selim. 11. Garfo com suspensão
12. Freio a disco dianteiro. 13. Freio a disco traseiro.
1 3 2 4 5 6 7 8 9 10 11 12 13
Manual do usuário
Controles eletrônicos e manuais
1. Acelerador eletrônico.
2. Marcador de nível de carga (luz verde indica carga cheia). 3. Botão de ajuste de marcha (aumenta).
4. Botão de ajuste de marcha (abaixa).
Medidor individual de carga da bateria
A bateria também possui um marcador de nível de carga, para acioná-lo basta pressionar o botão localizado na parte superior da bateria, através das luzes, o usuário saberá o nível de carga, mesmo que a bateria não esteja instalada na bicicleta.
1 3
4
2 Rotação do acelerador
Manual do usuário
Controle de marchas
1. Numerador de marchas. O marcador de marchas varia da marcha 1 (Pedalada leve) até a marcha 6 (Pedalada pesada).A marcha 1 é ideal para subir uma ladeira. Já a marcha 6 é ideal para ser usada em uma reta para se atingir maiores velocidades .
2. Passador de marcha. Através do passador de marcha o usuário seleciona qual
a marcha ideal para o instante em que estiver pedalando as marchas possuem 6 velocidades e só atua com tração humana ou seja com os pedais.
Chave de Ignição
A chave de igniçao ilustrada na figura abaixo possui 3 posiçoes. A primeira posiçao “Unlock” a bateria estará destrancada (e necessario precionar a chave para dentro para selecionar esta funçao. Segunda posiçao OFF Bicicleta desligada . Terceira posiçao bicicleta ligada. Na posiçao ON não é possivel retirar a chave da igniçao.
1
3
Manual do usuário
Retirando a bateria.
Pressionado a chave para dentro e para esquerda, a bateria ficará destrancada, possibilitando sua retirada como na ilustração abaixo.
Para fazer a recarga da bateria, ela pode sim estar instalada a bicicleta sendo recomendado que a ignição na esteja na posição “OFF” ou com a bateria fora da bicicleta .
Já caso queira lavar a bicicleta é indispensável à retirada da bateria da bicicleta.
Carregando a bateria
O procedimento para fazer a recarga é o seguinte, com o carregador desconectado a tomada, ligue o conector do carregador na bateria. Feito isto ligue o carregador a tomada que pode ser 110 v ou 220 v sem a necessidade de ajuste. Feito isto nota-se que a luz LED do carregador ficará vermelha indicando que o processo está em andamento e depois de concluído o carregador ir desligar-se automaticamente retornando a luz LED para cor vede. A bicicleta sem carga pode levar até 8 horas para estar completamente carregada. Nunca guarde a bicicleta sem carga dê pelo menos uma carga por mês utilizando a bicicleta ou não.
OBS. O ideal para bateria de Lítio é deixar a carga chegar ao vermelho (nível mínimo) para realizar uma nova recarga.
Ilustração do procedimento
Retire a tampa protetora de borracha para ter acesso à entrada para o plug do carregador.
Manual do usuário
Procedimento para dobrar a bicicleta.
A bicicleta elétrica ALGAROBA VBX05 tem a possibilidade de dobrar o quadro para economizar espaço na hora de guardá-la
Assim o quadro estará destravado possibilitando a bicicleta ser dobrada ao meio.
Se caso houver folga nesta articulação o re-aperto deverá ser feito através do parafuso localizado no interior da alavanca.
Depois de dobrada a bicicleta utilize a haste abaixo do quadro para apoiar a bicicleta ao chão. Posicione os pedais de maneira que não atrapalhe a bicicleta ser apoiada na haste.
Levante a trava de segurança
Puxe a alavanca para traz
Manual do usuário
Amortecedor
Para ajustar a sensibilidade do amortecedor coloque ar através da válvula de ar indicada abaixo. Procedimento é igual ao encher o pneu.
O amortecedor central é a ar a pressão (PSI/Libras) ajusta o grau de amortecimento cuidado ao colocar a quantidade de libras no amortecedor, pois uma quantidade insuficiente de ar fará com que a bateria encoste-se ao pneu. Pressão recomendada para até 95 kg é de 85 Libras.
Nunca ultrapasse 100 Libras, pois acarretará em danos ao amortecedor.
Manutenção
A manutenção da sua bicicleta deve ser feita em postos autorizados Verde Bike mais há alguns procedimentos que podem e devem ser feitos pelo usuário para maior conservação da bicicleta.
Corrente deve ser limpa periodicamente com querosene para limpeza e óleo de maquina para lubrificação.
Na pintura deve usar uma mistura de água e detergente neutro NUNCA use palha de aço para limpar qualquer parte da bicicleta.
Mantenha os pneus sempre calibrados, pois influencia diretamente na autonomia. Pressão recomendada 28PSI.
Manual do usuário
Recomendações
Para lavar a bicicleta nunca utilize jato de alta pressão, evite jogar água no motor e toda parte elétrica.
Sempre use cadeado ao estacionar sua bicicleta para evitar furto.
Use capacete de ciclista.Como solucionar possíveis problemas
Coloco minha bicicleta para carregar e a luz do carregador fica piscando.
Este problema ocorre quando a carga da bateria diminui muito para solucionar isto geralmente basta deixar carregando de um dia para o outro a luz vai parar de piscar vai ficar vermelha e então verde.
A bicicleta esta carregada mais não funciona nada.
Olhar se a bateria esta devidamente conectada e se os pinos do contato estão sujos ou quebrados caso esteja tudo bem entre em contato com a Verde Bike.
Minha bicicleta está cortando a aceleração.
Observe os ajustes do freio se a manete de freio esta ajustada corretamente, pois também corta a aceleração. Depois vamos testar o carregador, pois a Verde Bike quando esta com bateria fraca apresentam esse defeito. Ligue o carregador primeiramente na bateria, a luz do carregador ficara verde, depois ligue a tomada no ponto de energia e a luz devera ficar vermelha, essa luz indica que a bateria esta sendo carregada (se seu carregador não acendeu as luzes na seqüência acima entre em contato com a Verde Bike). Caso sim após 6 a 8 horas de carga retire primeiramente o carregador da energia para depois desconectar o carregador da bateria. Se você realizou esse procedimento e ainda sim sua Verde Bike continua cortando aceleração entre em contato com a Verde Bike.
