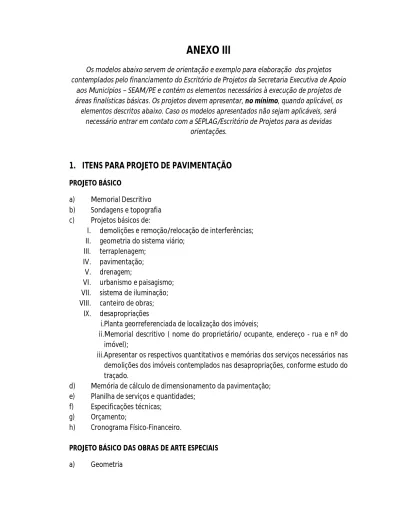

ANEXO III

Os modelos abaixo servem de orientação e exemplo para elaboração dos projetos contemplados pelo financiamento do Escritório de Projetos da Secretaria Executiva de Apoio

aos Municípios – SEAM/PE e contém os elementos necessários à execução de projetos de áreas finalísticas básicas. Os projetos devem apresentar, no mínimo, quando aplicável, os

elementos descritos abaixo. Caso os modelos apresentados não sejam aplicáveis, será necessário entrar em contato com a SEPLAG/Escritório de Projetos para as devidas

orientações.

1. ITENS PARA PROJETO DE PAVIMENTAÇÃO

PROJETO BÁSICO

a) Memorial Descritivo b) Sondagens e topografia c) Projetos básicos de:

I. demolições e remoção/relocação de interferências; II. geometria do sistema viário;

III. terraplenagem; IV. pavimentação;

V. drenagem;

VI. urbanismo e paisagismo; VII. sistema de iluminação; VIII. canteiro de obras;

IX. desapropriações

i.Planta georreferenciada de localização dos imóveis;

ii.Memorial descritivo ( nome do proprietário/ ocupante, endereço - rua e nº do imóvel);

iii.Apresentar os respectivos quantitativos e memórias dos serviços necessários nas demolições dos imóveis contemplados nas desapropriações, conforme estudo do traçado.

d) Memória de cálculo de dimensionamento da pavimentação; e) Planilha de serviços e quantidades;

f) Especificações técnicas; g) Orçamento;

h) Cronograma Físico-Financeiro.

PROJETO BÁSICO DAS OBRAS DE ARTE ESPECIAIS

(2)

b) Sondagem e topografia

c) Projeto Estrutural, com detalhamento dos concretos e ferragens d) Memória de cálculo estrutural;

e) Elementos Geotécnicos da OAE

PROJETO EXECUTIVO

a) Plano de execução da obra; b) Projeto executivo de

I. demolições e remoção/relocação de interferências; II. geometria do sistema viário;

III. terraplenagem; IV. pavimentação;

V. drenagem;

VI. sinalização de trânsito (horizontal, vertical e semafórica); VII. urbanismo e paisagismo;

VIII. sistema de iluminação;

IX. reposição/compensação florestal; c) Planilha de serviços e quantidades; d) Memorial de quantificação;

e) Especificações técnicas; f) Orçamento;

g) Cronograma Físico-Financeiro.

2. ITENS PARA PROJETOS DE EDIFICAÇÃO

PROJETO BÁSICO

a) Memorial Descritivo, com características gerais da obra; b) Projeto de Arquitetura

I. Planta de situação e locação da edificação, com no mínimo as seguintes informações:

i. Representação do terreno com as características planialtimétricas; ii. Locação e implantação da edificação

iii. Cotas de nível do terrapleno das edificações e dos pontos significativos das áreas externas

(3)

II. Plantas de todos os pavimentos;

III. Planta de Projeto de Recuperação e Reforma com indicadores de DEMOLIR/CONSTRUIR;

IV. Planta de Paginação de Pisos tátil; V. Planilha Estimativa Orçamentária.

VI. Dimensões e cotas relativas de todas as aberturas

VII. Plantas de cobertura indicando o material, inclinação, sentido de escoamento das águas, posição das calhas, condutores e beirais e demais informações necessárias; VIII. Todas as Fachadas confrontantes e intermediárias

IX. No mínimo 5 (cinco) cortes, sendo transversais e longitudinais da edificação; X. Detalhes ampliados das áreas molhadas com o posicionamento dos diversos

aparelhos;

XI. Quadro geral das esquadrias e cobogó,

XII. Todos os detalhes que se fizerem necessários para a perfeita compreensão da obra a executar como escadas e seus corrimãos, guarda-corpos, bancadas, balcões, divisórias, elementos metálicos diversos, louças sanitárias, equipamentos e arremates necessário, conforme caderno de detalhes de especificações.

XIII. Legenda com a simbologia utilizada para identificação c) Projeto de Desapropriação

I. Planta georreferenciada de localização dos imóveis;

II. Memorial descritivo ( nome do proprietário/ ocupante, endereço - rua e nº do imóvel);

III. Apresentar os respectivos quantitativos e memórias dos serviços necessários nas demolições dos imóveis contemplados nas desapropriações, conforme estudo do traçado.

d) Projeto de Instalações Hidráulicas e Sanitárias I. Planta de situação ao nível da rua

II. Planta de cada nível da edificação contendo a indicação das canalizações III. Desenhos isométricos da instalação hidráulica

IV. Desenho isométrico das bombas de recalque

V. Plantas de detalhes sanitários dos ambientes com consumo d'água VI. Desenho de esquema vertical hidráulico

VII. Desenho de esquema vertical sanitário

(4)

IX. Desenho em planta e cortes detalhando fossas, sumidouros, caixas de inspeção, de gordura, de passagem, elevatórias de esgoto, etc.

e) Projeto de Instalações de Águas Pluviais e Drenagem Interna

I. Planta de cobertura com indicação de calhas coletoras de águas pluviais e suas declividades e tubos de descida;

II. Planta de situação com a indicação de áreas, caixas ou coletores, tubulações, rede pública de drenagem, etc;

III. Desenho de esquema vertical com indicação dos níveis da edificação, tubos de descidas, caixas de areia e tubulação de coleta;

IV. Desenho em escalas adequadas das instalações de bombeamento e de detalhes de drenos, valas, caixas e areia, caixas boca de lobo e de inspeção;

V. Corte indicando os níveis das caixas de rede de coleta e tubulações em relação ao terreno, mostrando o perfil longitudinal com todas as cotas;

VI. Legenda com a simbologia utilizada para indicação dos elementos das instalações. f) Projeto de Instalações Elétricas

I. Planta de situação indicando a entrada de energia elétrica, subestação, medição, quadros, tubulações e cabos de alimentação;

II. Planta de cada nível da edificação, indicando: a) Localização dos aparelhos de iluminação, seus respectivos comandos, tomadas comuns, especiais e de força e outros pontos de consumo de energia mostrando potência e numeração de cada um dos elementos acima; b) Rede de eletrodutos, eletro calhas e caixas interligando os diversos pontos aos quadros de distribuição de luz e/ou força; c) Trajeto dos condutores, identificando-os em relação aos circuitos;

III. Desenhos de diagramas unifilares geral e de cada quadro com indicação dos alimentadores, barramentos, proteções, chaves de comandos, sinalização, equipamentos de medição e transformadores, etc;

IV. Desenhos de esquema vertical elétrico, indicando os níveis da edificação, quadros, dutos, condutores e caixas de passagens;

V. Legenda com a simbologia utilizada para indicação dos elementos da instalação elétrica;

VI. Desenho de quadro de cargas contando indicação do quadro numeração de circuitos; quantidade de pontos de consumo por tipo, carga e circuito cargas, condutores e proteção dos circuitos; alimentadores e proteção geral;

VII. Plantas, cortes e detalhamento de subestação aérea ou abrigada, com todos os seus elementos e acessórios como entrada, transformação, proteção e medição e aterramento;

(5)

VIII. Desenho de detalhes do aterramento indicando caixas, eletrodutos, conectores e condutores;

IX. Desenhos e detalhes dos comandos de máquinas e motores. g) Projeto de Instalações Telefônicas

I. Planta de situação com indicação da caixa de entrada, tubulação de entrada, caixas subterrâneas e distribuidor geral;

II. Planta de cada nível da edificação com localização das caixas de saída, caixas de passagem, caixas de distribuição e distribuição geral, tubulação e redes primária e secundária, sejam elas horizontal ou vertical;

III. Desenho de esquemas verticais de telefone referentes a tubulação, entrada tubulações e redes de cabos;

IV. Desenhos dos detalhes de aterramento e de caixas subterrâneas, de entrada aérea, poços de elevações, CPCT’s, e demais elementos necessários a compreensão do projeto;

V. Legenda com a simbologia utilizada para identificar os diversos elementos do projeto.

h) Orçamento Estimativo

a) Orçamento Detalhado

b) Cronograma detalhado e plano de execução de obra c) Memorial de quantificação;

d) Projeto Estrutural

I. Plantas dos pavimentos e escadas;

II. Cortes e detalhes, onde se fizerem necessários ao completo entendimento da estrutura;

III. Indicação dos carregamentos permanentes e acidentais considerados; IV. Indicação da resistência característica do concreto;

V. Indicação do esquema executivo obrigatório, quando assim exigir o esquema estrutural;

VI. Indicação das contra-flechas; VII. Indicação das juntas de dilatação;

VIII. Detalhamento de todas as armaduras da estrutura; IX. Especificação do tipo de aço;

(6)

XI. Memorial Descritivo das etapas executivas caracterizando as tipologias de resistências.

3. ITENS PARA PROJETOS DE ÁGUA E SANEAMENTO

PROJETO BÁSICO a) Sondagens e topografia b) Memorial Descritivo c) Memória de Cálculo d) Especificações técnicas e) Orçamento estimativo f) Peças gráficas

g) Projeto básico de: I. instalações elétricas

II. instalações hidrossanitárias

Específico para abastecimento de água a) Mapeamento de rede existente b) Estudo de consumo e demanda c) Definição de parâmetros,

d) Planilhas de cálculo de vazão e pressão e) Planilha com comprimento dos trechos f) Quadro de conexões e peças constituintes g) Especificações técnicas

h) Orçamento estimativo

i) Informações sobre perdas do sistema, tipos de tratamento, interligação do sistema proposto com o existente

Específico para esgotamento

(7)

b) Estudo de consumo e demanda c) Definição dos parâmetros d) Mapeamento da rede existente e) Projeto da intervenção proposta f) Dimensionamento de rede g) Planta contendo lay-out da rede h) Perfis longitudinais das redes i) Detalhes dos poços de visita

a) Orçamento Detalhado b) Memorial de quantificação c) Projeto estrutural

d) Projetos executivos de: I. Instalações elétricas

II. Instalações hidrossanitárias

4. ORÇAMENTOS

a) Serão orçamentos sintéticos globais, com quantitativos e custos unitários e totais de todos os serviços, materiais, equipamentos e mão de obra a serem empregados na execução das obras. Um resumo com os preços totais das etapas de obra e a participação percentual no custo total da mesma deverá acompanhar os orçamentos.

b) Deverão ser utilizadas as tabelas SINAPI e SICRO, sendo aplicáveis outras tabelas públicas. No caso de não existência do item nessas 2 tabelas, deverão ser apresentadas cotações de pelo menos 3 (três) empresas.

c) Apresentar a memória de cálculo dos quantitativos previstos no orçamento, bem como as composições de custos e cotações de preços de itens não contemplados em tabelas de custos oficiais (SICRO, SINAPI, etc.).

d) As planilhas de quantificação e custos devem ser apresentadas em planilha com a conclusão dos projetos executivos e organizadas de acordo com as fases previstas para a obra.

e) A relação de itens para planilha orçamentária deverá ser única para cada projeto do Caderno de Especificações Técnicas, acompanhando a numeração dos itens.

f) Deverá constar no cabeçalho o Cliente, Obra, Local, Data Base, o valor do BDI e valor orçado em Reais.

g) Memória de cálculo do BDI

(8)

i. Item ii. Subitem

iii. Código da tabela do serviço indicando a referência (SINAPI, SICRO, etc.) iv. Discriminação do serviço

v. Unidade vi. Quantidade

vii. Custo unitário (mão de obra, materiais e equipamentos) viii. Custo total de cada serviço

ix. Custo acumulado do item x. Custo total da obra
