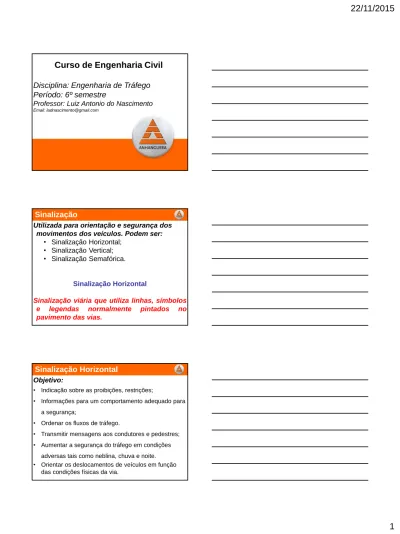

Curso de Engenharia Civil
Disciplina: Engenharia de Tráfego
Período: 6º semestre
Professor: Luiz Antonio do Nascimento
Email: ladnascimento@gmail.comSinalização
Utilizada para orientação e segurança dos
movimentos dos veículos. Podem ser:
• Sinalização Horizontal;
• Sinalização Vertical;
• Sinalização Semafórica.
Sinalização Horizontal
Sinalização viária que utiliza linhas, símbolos
e
legendas
normalmente
pintados
no
pavimento das vias.
Sinalização Horizontal
Objetivo:
Sinalização Horizontal
Padrões de Cores:Amarela Branca Vermelha
Sinalização Horizontal
Padrões de Cores: AmareloUtilizada para:
• Separar fluxos opostos; • Regulamentar ultrapassagem; • Delimitar espaços proibidos para
estacionar ou parar; • Demarcar lombada.
Sinalização Horizontal
Padrões de Cores: BrancaUtilizada para:
• Separar fluxos de mesmo sentido; • Faixas de pedestres;
• Linha de retenção; • Setas e símbolos;
Sinalização Horizontal
Padrões de Cores: VermelhaUtilizada para: • Ciclofaixa;
• Indicação de farmácia;
Sinalização Horizontal
Padrões de Cores: AzulUtilizada para:
• Estacionamento de veículos que transportam pessoas portadoras de deficiências físicas.
Sinalização Horizontal
Padrões de Cores: PretaSinalização Horizontal
PADRÕES DE TRAÇADO Contínuo Tracejado Símbolos e LegendasSinalização Horizontal
PADRÕES DE TRAÇADO Classificação Marcas Longitudinais Marcas Transversais Marcas de CanalizaçãoMarcas de delimitação e controle de estacionamento e/ ou parada
Inscrições no pavimento
Sinalização Horizontal
Padrões de Traçado: Marcas Longitudinais
Utilizada para separar o fluxo e estabelecer regras de ultrapassagem conforme a cor.
Sinalização Horizontal
Padrões de Traçado: Marcas Longitudinais
Utilizada para separar o fluxo e estabelecer regras de ultrapassagem conforme a cor.
Fluxos Opostos:
Sinalização Horizontal
Padrões de Traçado: Marcas Longitudinais
Utilizada para separar o fluxo e estabelecer regras de ultrapassagem conforme a cor.
Fluxos Opostos:
Sinalização Horizontal
Padrões de Traçado: Marcas Longitudinais
Sinalização Horizontal
Padrões de Traçado: Marcas Longitudinais
Sinalização Horizontal
Padrões de Traçado: Marcas Transversais
Controla os deslocamentos frontais de veículos e de pedestres.
Retenção para Faixa de Pedestres:
Sinalização Horizontal
Padrões de Traçado: Marcas Transversais
Sinalização Horizontal
Padrões de Traçado: Marcas Transversais
Área de Conflito:
Sinalização Horizontal
Padrões de Traçado: Marcas Transversais
Pare e Dê a Preferência:
Sinalização Horizontal
Padrões de Traçado: Marcas Transversais
Sinalização Horizontal
Padrões de Traçado: Marcas de Canalização
Direciona a circulação do veículos. Regulamentam as áreas de pavimento não utilizáveis.
Sentidos Opostos: Sentido Único:
Sinalização Horizontal
Padrões de Traçado: SetasMelhorar a percepção do condutor no tempo apropriado.
Sinalização Horizontal
Padrões de Traçado: SímbolosMelhorar a percepção do condutor no tempo apropriado.
Dê a preferência
Deficiente Físico
Serviço de Saúde
Cruz de Santo André – Linha Férrea
Sinalização Horizontal
Padrões de Traçado: InscriçõesUtilizada para advertir o motorista.
Sinalização Horizontal
Sinalizações Ilegais ou Irregulares:Sinalização Horizontal
Sinalizações Ilegais ou Irregulares:Sinalização Horizontal
Sinalizações Ilegais ou Irregulares:Sinalização Horizontal
Sinalizações Ilegais ou Irregulares:Sinalização Horizontal
Sinalizações Ilegais ou Irregulares:Sinalização Horizontal
Sinalizações Ilegais ou Irregulares:Sinalização Vertical
Sinalização Vertical
Subsistema da sinalização viária que utiliza
de sinais em placas verticais ao lado ou
suspensas na pista.
Sinalização Vertical
Finalidade:
fornecer informações que permitam
aos usuários adotar um comportamento de
modo a aumentar a segurança, ordenar os
Sinalização Horizontal
Classificação de acordo com a função:
REGULAMENTAÇÃO ADVERTÊNCIA INDICAÇÃO
Sinalização Vertical
Características:
Legalidade:
atender ao código de trânsito
Brasileiro e legislação complementar;
Suficiência:
quantidade de sinalização
compatível com a necessidade;
Padronização:
seguir um padrão legalmente
estabelecido, e situações iguais devem ser
sinalizadas com o mesmo critério;
Clareza:
mensagens objetivas e de fácil
compreensão;
Precisão e confiabilidade:
ser precisa e
confiável , ter credibilidade;
Sinalização Vertical
Visibilidade e legibilidade:
ser vista à distância
necessária , ser lida em tempo hábil para a
tomada de decisão;
Manutenção e conservação:
estar limpa,
conservada, fixada e visível.
Sinalização Vertical
Sinalização Vertical
Placa de Advertência: adverte os condutores sobre condições com potencial risco.
Sinalização Vertical
Placa de Advertência: Quadrada com diagonal na posição vertical e com fundo amarelo e símbolo preto.
Sinalização Vertical
Placa de Advertência: Cores e medidas.
Sinalização Vertical
Placa de Advertência: Exceções.Sinalização Vertical
Placa de Advertência:Sinalização Vertical
Placa de Advertência: Exceções - Outras
Sinalização Vertical
Placa de Advertência: Exceções - Informações Complementares
Sinalização Vertical
Placa de Regulamentação: regulamenta obrigações, limitações, proibições ou restrições do uso da via.
Sinalização Vertical
Placa de Regulamentação. Informam: • Preferência de Passagem; • Velocidade;
• Sentido de Circulação;
• Normas especiais de circulação;
• Controle das características dos veículos que transitam na via;
• Estacionamento;
• Trânsito de pedestres e ciclistas.
Sinalização Vertical
Placa de Regulamentação. Informações complementares:
Sinalização Vertical
Sinalização Vertical
Placa de Regulamentação. formas e cores:
Forma Triangular R-2
Sinalização Vertical
Placa de Regulamentação. formas e cores:
Forma Octogonal R-1
Sinalização Vertical
Sinalização Vertical
Placa de Regulamentação. padrão de letras:
Áreas Urbanas
• Helvética Medium • Arial
• Standard Alphabets for
highways Signs.
• Pavement Markings
Áreas Rurais
• Standard Alphabets for
highways Signs.
• Pavement Markings
série “D” ou “E (M)”
Sinalização Vertical
Placa de Regulamentação. refletivas:
Sinalização Vertical
Materiais utilizados nas placas:• Aço; • Alumínio;
• Plástico reforçado; • Madeira imunizada.
Materiais utilizados nos sinais:
• Tintas (esmalte sintético, fosco ou semi-fosco ou pintura eletrostática).
• Películas plásticas (não retrorrefletivas ou retrorrefletivas)
Sinalização Vertical
Suportes das placas:• Dimensionados e fixados de modo a suportar o peso das placas e os esforços sob ação do vento. • O suporte deve ser fixado de modo a evitar que as
placas girem ou se desloquem.
• Devem ser feitas de aço ou madeira imunizada.
Sinalização Vertical
Suportes das placas:Sinalização Vertical
Posicionamento das placas: lado direito da via no
sentido do fluxo de tráfego fazendo um ângulo de 93 a 95° em relação ao sentido do fluxo (para evitar reflexo).
Sinalização Vertical
Altura mínima das placas nas vias urbanas:
2 ,0 a 2 ,5 m 5 ,5 m
Sinalização Vertical
Afastamento lateral mínimo das placas nas vias urbanas:
• 0,30 metros para trechos retos da via; • 0,40 metros nos trechos em curva.
Sinalização Vertical
Altura mínima das placas nas vias rurais:
1
,5
m 5
,5
Sinalização Vertical
Afastamento lateral mínimo das placas nas vias rurais:
• 1,20 do bordo externo do acostamento ou pista; • 0,80m em vias com dispositivos de proteção
contínua (barreiras ou defensas).
0,80m 1,20m
