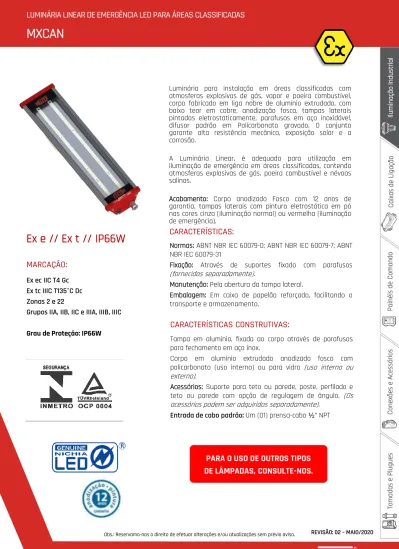

Luminária para instalação em áreas classificadas com atmosferas explosivas de gás, vapor e poeira combustível, corpo fabricado em liga nobre de alumínio extrudado, com baixo teor em cobre, anodização fosca, tampas laterais pintadas eletrostaticamente, parafusos em aço inoxidável, difusor padrão em Policarbonato gravado. O conjunto garante alta resistência mecânica, exposição solar e a corrosão.
A Luminária Linear, é adequada para utilização em iluminação de emergência em áreas classificadas, contendo atmosferas explosivas de gás, poeira combustível e névoas salinas.
Acabamento: Corpo anodizado Fosco com 12 anos de garantia, tampas laterais com pintura eletrostática em pó nas cores cinza (iluminação normal) ou vermelha (iluminação de emergência). To m ada s e Pl ugu es Co nex ões e A ce ss óri os Pa inéi s de C om and o Ca ixa s de L ig ação Ilu m ina ção In du stri
CARACTERÍSTICAS:
Normas: ABNT NBR IEC 60079-0; ABNT NBR IEC 60079-7; ABNT NBR IEC 60079-31
Fixação: Através de suportes fixado com parafusos
(fornecidos separadamente).
Manutenção: Pela abertura da tampa lateral.
Embalagem: Em caixa de papelão reforçado, facilitando o transporte e armazenamento.
CARACTERÍSTICAS CONSTRUTIVAS:
Ex e // Ex t // IP66W
MARCAÇÃO:
Ex ec IIC T4 Gc Ex tc IIIC T135°C Dc Zonas 2 e 22Grupos IIA, IIB, IIC e IIIA, IIIB, IIIC Grau de Proteção: IP66W
Tampa em alumínio, fixada ao corpo através de parafusos para fechamento em aço inox.
Corpo em alumínio extrudado anodizado fosco com policarbonato (uso interno) ou para vidro (uso interno ou externo).
Acessórios: Suporte para teto ou parede, poste, perfilado e teto ou parede com opção de regulagem de ângulo. (Os acessórios podem ser adquiridos separadamente).
Entrada de cabo padrão: Um (01) prensa-cabo ½” NPT
PARA O USO DE OUTROS TIPOS
DE LÂMPADAS, CONSULTE-NOS.
Co nex ões e A ce ss óri os Pa inéi s de C om and o Ca ixa s de Li ga ção Ilu m ina ção In du stri
INFORMAÇÕES TECNICAS:
Características Gerais
Modelos MXCAN009 MXCAN018 MXCAN026 MXCAN052
Consumo do sistema 9 W (±10%) 18 W (±10%) 26 W (±10%) 52 W (±10%)
Tensão de trabalho padrão 220-240 VAC
Frequência de operação 50-60Hz
Fator de potência (à plena
carga) >0.92
Distorção harmônica
máxima ≤20%
Temperatura de operação -20°C a +40°C
Classe de isolação I
Tipo de proteção eletrônica Curto-Circuito, Surto,
Grau de Proteção IP66W
Modo de Emergência /
Autonomia Em modo de emergência a potencia da luminária é reduzida em 50%
Características Fotométricas e Óticas
Fluxo Luminoso da
Luminária 1000 lm 2000 lm 3140 lm 6280 lm
Eficiência da Luminária 100 lm/W 120 lm/W
Tipo de fonte de luz LED NICHIA®
Índice de Reprodução de
Cores >80
Temperatura de Cor Padrão 5 000K (±275K)
Características Construtivas
Material do Corpo Alumínio extrudado
Material do Difusor Padrão em Policarbonato ou Opção em Vidro Temperado (consulte) Modelos de suporte para
instalação Poste, Perfilado, Teto e Parede com regulagem de ângulo
Medidas 312 x 161 x 90 612 x 161 x 90
To m ada s e Pl ugu es Co nex ões e A ce ss óri os Pa inéi s de C om and o Ca ixa s de Li ga ção Ilu m ina ção In du stri
TIPOS DE FIXAÇÃO:
FIXAÇÃO PERFILADO FIXAÇÃOPOSTE TETO E PAREDEFIXAÇÃO
FIXAÇÃO REGULÁVEL
Co nex ões e A ce ss óri os Pa inéi s de C om and o Ca ixa s de Li ga ção Ilu m ina ção In du stri
CODIFICAÇÃO:
Exemplo:
MXCAN009M2F5MT2P1P – Luminária Linear de Emergência para atmosferas Explosivas de 9W,
fixação em parede, 01 prensa cabo, difusor em Policarbonato.
Para luminária com sistema de emergência, trocar: M1 por M2.
Para difusor em vidro temperado, trocar: P por V.
Para mais de um prensa, trocar: P1 por P2, P3, P4. (P2 significa que a luminária terá dois
prensa-cabos)
To m ada s e Pl ugu es Co nex ões e A ce ss óri os Pa inéi s de C om and o Ca ixa s de Li ga ção Ilu m ina ção In du stri
POSTE 1. 1/2” Código (W) (±10%)Potência Fluxo lum. (lm) Dimensões A,B,C(mm) Peso (kg)
Rendimento em Emergência (W) - (lm) Autono mia (hs) MXCAN009M2F1MT2P1P 9 1000 312 x 161 x 90 1.3 ≤ 100 % 2 MXCAN018M2F1MT2P1P 18 2000 312 x 161 x 90 1.3 ≤ 100 % MXCAN026M2F1MT2P1P 26 3140 612 x 161 x 90 2.5 ≤ 80 % MXCAN052M2F1MT2P1P 52 6280 612 x 161 x 90 2.5 ≤ 40 %
POSTE 2” Código (W) (±10%)Potência Fluxo lum. (lm) Dimensões A,B,C(mm) Peso (kg)
Rendimento em Emergência (W) - (lm) Autono mia (hs) MXCAN009M2F2MT2P1P 9 1000 312 x 161 x 90 1.3 ≤ 100 % 2 MXCAN018M2F2MT2P1P 18 2000 312 x 161 x 90 1.3 ≤ 100 % MXCAN026M2F2MT2P1P 26 3140 612 x 161 x 90 2.5 ≤ 80 % MXCAN052M2F2MT2P1P 52 6280 612 x 161 x 90 2.5 ≤ 40 %
TETO / PAREDE Código Potência (W) (±10%) Fluxo lum. (lm) Dimensões A,B,C (mm) Peso (kg) Rendimento em Emergência (W) - (lm) Autono mia (hs) MXCAN009M2F3MT2P1P 9 1000 312 x 161 x 90 1.3 ≤ 100 % 2 MXCAN018M2F3MT2P1P 18 2000 312 x 161 x 90 1.3 ≤ 100 % MXCAN026M2F3MT2P1P 26 3140 612 x 161 x 90 2.5 ≤ 80 % MXCAN052M2F3MT2P1P 52 6280 612 x 161 x 90 2.5 ≤ 40 %
PERFILADO Código (W) (±10%)Potência Fluxo lum. (lm) Dimensões A,B,C(mm) Peso (kg)
Rendimento em Emergência (W) - (lm) Autono mia (hs) MXCAN009M2F4MT2P1P 9 1000 312 x 161 x 90 1.3 ≤ 100 % 2 MXCAN018M2F4MT2P1P 18 2000 312 x 161 x 90 1.3 ≤ 100 % MXCAN026M2F4MT2P1P 26 3140 612 x 161 x 90 2.5 ≤ 80 % MXCAN052M2F4MT2P1P 52 6280 612 x 161 x 90 2.5 ≤ 40 % TETO / PAREDE REGULÁVEL Código Potência (W) (±10%) Fluxo lum. (lm) Dimensões A,B,C (mm) Peso (kg) Rendimento em Emergência (W) - (lm) Autono mia (hs) MXCAN009M2F5MT2P1P 9 1000 312 x 161 x 90 1.3 ≤ 100 % 2 MXCAN018M2F5MT2P1P 18 2000 312 x 161 x 90 1.3 ≤ 100 % MXCAN026M2F5MT2P1P 26 3140 612 x 161 x 90 2.5 ≤ 80 % MXCAN052M2F5MT2P1P 52 6280 612 x 161 x 90 2.5 ≤ 40 %
Co nex ões e A ce ss óri os Pa inéi s de C om and o Ca ixa s de Li ga ção Ilu m ina ção In du stri
Áreas industriais de trabalho severo, locais hostis, locais com áreas classificadas com gases e/ou poeiras, indústrias de processo, plataformas, depósitos de produtos inflamáveis, refinarias, silos, indústria alimentícia, indústrias ´químicas, farmacêuticas, entre outras.
APLICAÇÕES:
PLATAFORMAS REFINARIAS INDUSTRIA NAVAL INFLAMÁVEISDEPÓSITO DE
INDUSTRIAS
