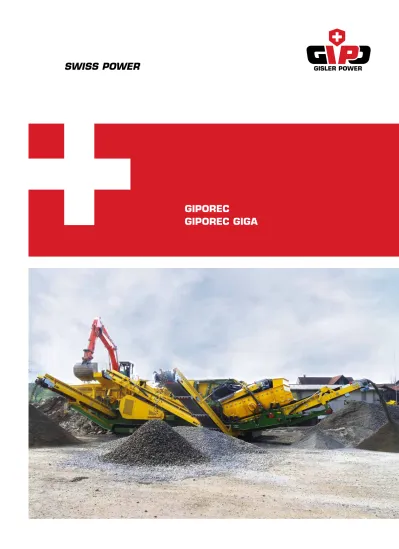

SWISS POWER GIPOREC GIPOREC GIGA

(1)

GIPOREC

GIPOREC GIGA

(2)

GIPO strojevi za udarno drobljenje univerzalno su primjenjivi. Njihova

učinkovi-tost, provjerena tehnologija i jednostavno rukovanje su impresivni. GIPO

udarni mlinovi s dva odbojna oscilatora, izlazom drobilice s odvodnim žlijebom i

provjerenim, potpuno hidrauličnim konceptom pogona čine srce strojeva.

Zahvaljujući kontinuiranoj regulaciji brzine vrtnje moguće je izravno utjecati na

drobljeni materijal. Koncept protoka materijala kao i kod drugih GIPO strojeva

onemogućava sužavanje struje materijala, a širine sustava transportnih elemenata

«otvaraju» se u smjeru protoka materijala.

Instalações trituradoras GIPO podem ser empregadas universalmente.

Desem-penho, engenharia comprovada e fácil operação convencem. Os moinhos de

percussão GIPO, com os dois braços de percussão e o ajuste contínuo da

rotação do rotor, e o comprovado conceito de acionamento totalmente

hidráu-lico constituem o coração dos equipamentos. Com a regulação contínua da

rotação, é possível intervir diretamente no material a triturar. O conceito de

fluxo do material evita, como nas outras instalações GIPO, gargalos no fluxo de

materiais, os elementos de transporte na largura do sistema “se abrem” na

direção do fluxo do material.

Las trituradoras por impacto GIPO tienen un uso universal. Su rendimiento,

su técnica probada y su fácil manejo convencen al usuario. Los pulverizadores

por impacto GIPO con las dos quijadas, la descarga de la trituradora con

canaleta de descarga y el probado concepto de accionamiento totalmente

hidráulico son el corazón de las instalaciones. Mediante la regulación continua

de las revoluciones, es posible influir directamente en el material a triturar.

El concepto de flujo del material evita, como en las otras instalaciones GIPO, un

embotellamiento del flujo de material; los anchos del sistema de los elementos

de transporte “se abren” en la dirección del flujo de material.

GIPOREC – IMPRESIVNA UČINKOVITOST

GIPOREC – POTÊNCIA IMPRESSIONANTE

GIPOREC – POTENCIA CONVINCENTE

(3)

GIPOREC – IMPRESIVNA UČINKOVITOST

GIPOREC – POTÊNCIA IMPRESSIONANTE

GIPOREC – POTENCIA CONVINCENTE

GIPOREC R 131 C posebna izvedba / especial / especial GIPOREC R 100 C

GIPOREC R 170 FDR s prirodnim kamenom / em trabalho com pedras naturais / en piedra natural

GIPOREC R 100 C s armiranim betonom / em trabalho com concreto armado / en hormigón armado

GIPOREC R 131 FDR s bočnom odvodnom trakom / com esteira de descarga lateral / con cinta de descarga lateral

(4)

Serija GIPOREC impresionira širokom i pomno provjerenom raznovrsnošću strojeva. Od

najmanjeg stroja GIPOREC R 90 teškog 25 tona do velikog stroja GIPOREC R 170 teškog

do 90 tona svaki naručitelj pronaći će svoju optimalnu veličinu stroja. Raznovrsnost opcija

po želji naručitelja jedinstvena je i to sve u već uobičajenoj švicarskoj kvaliteti.

A série GIPOREC convence com sua ampla variedade de equipamentos, largamente

comprovada. Da menor, GIPOREC R 90 com peso de 25 toneladas até a grande

GI-POREC R 170 com peso de até 90 toneladas, há um tamanho de instalação ideal para

cada cliente. A variedade de opções personalizadas é única e isto tudo com a habitual

qualidade suíça.

La serie GIPOREC destaca por su amplia variedad de instalaciones, todas ellas de

efi-ciencia probada. Desde la más pequeña GIPOREC R 90 con un peso de 25 toneladas

hasta la gran GIPOREC R 170 con un peso de hasta 90 toneladas, cada cliente

encon-trará el tamaño de instalación que mejor se ajuste a sus necesidades. La variedad de

opciones específicas de cliente es única, siempre con la habitual calidad suiza.

GIPOREC – PROVJEREN, DUGOTRAJAN, EKONOMIČAN

GIPOREC – COMPROVADO, COM LONGA VIDA ÚTIL, RENTÁVEL

GIPOREC – PROBADA, RENTABLE Y LARGA VIDA ÚTIL

(5)

Mnogo mjesta sprječava gomilanje mate-rijala / Muito espaço impede o acúmulo de material / El espacio generoso evita conges-tiones de material

Dovoz plosnatom trakom s grubim filtriranjem na valjkastoj rešetki / Alimentação por esteira de placas com peneiragem prévia por grade de rolos / Ali-mentación de tablero articulado

con criba previa con parrilla de rodillos

Dovozni sklop s integriranim grubim filtriranjem / Uni-dade de alimentação com peneiragem prévia inte-grada / Unidad de entrada con criba previa integrada

Udarni mlin s dva visokokva-litetna udarna mehanizma i opcionalnom stazom za mlje-venje / Moinho de percussão com dois percussores de alta qualidade e linha de trituração opcional / Pulveri-zador por impacto con dos herramientas de trituración de alta calidad y cinta de trituración opcional

Dovozni sklop s neovisno oscilirajućim grubim filtri-ranje (višeslojnim) / Unidade de alimentação com penei-ragem prévia oscilatório independente (múltiplos decks) / Unidad de entrada con criba previa oscilante independiente (varias cubiertas)

FDR C RR

Ucinkovit inovativan izravan pogon drobilice u kombinaciji s pouzdanim hidraulicnim pogonom za sporedne pogone osiguravaju minimalnu potrošnju goriva i maksimalnu

ekono-micnost. / Propulsão direta inovadora eficaz em combinação com a propulsão hidráulica para as propulsões paralelas geram o menor consumo de combustível e a maior rentabi-lidade./El eficiente e innovador accionamiento directo de la trituradora en combinación con el fiable accionamiento hidráulico para los mandos auxiliares garantizan un consumo mínimo de combustible y una rentabilidad máxima.

(6)

•_{Vrlo brza pripravnost za rad}

• Najmodernija tehnologija, velika mobilnost i minimalno vrijeme potrebno za pripremu

•_{Švicarska kvaliteta}

• Dugi radni vijek s velikom preprodajnom vrijednošću

•_{Potpuno hidraulični koncept pogona s visokokvalitetnim komponentama i minimalnom}

elektrikom (-50 °C Sibir, +55 °C Dubai)

•_{Nenadmašna učinkovitost}

• Kontinuirano prilagodljiva brzina vrtnje rotora – trenutačni utjecaj na konačni proizvod

•_{Dizelski motori CAT s najnovijom tehnologijom – snažno dimenzionirani s pričuvnom snagom} • Vrlo velik zakretni moment rotora

•_{Vrlo robustan udarni mlin s dva visokokvalitetna udarna mehanizma} • Puna pogonska snaga na raspolaganju je po potrebi tijekom vožnje

•_{Velika mobilnost – kratka vremena opremanja – kompaktne dimenzije} • Prilagodba šasije transportnom sustavu

•_{Prilagodbe po želji naručitelja} • Jednostavnost uporabe i servisiranja

•_{Jednostavna dijagnostika pogrešaka zahvaljujući pristupačnosti komponenata} • Servisna služba tvrtke GIPO: Jamstvo ekonomičnosti i dugotrajnog partnerstva

•_{Vrlo dobra dokumentacija stroja (CE sukladnost)}

• Istodobna proizvodnja više visokokvalitetnih, razvrstanih konačnih proizvoda

• Prontidão para uso em tempo muito curto

• Engenharia de última geração, alta mobilidade e perda mínima de tempo para preparação

• Qualidade suíça

• Longa vida útil com alto valor de revenda

• Conceito de impulsão plenamente hidráulica com componentes de alta qualidade e elétrica mínima (-50°C Sibéria, +55°C Dubai)

• Desempenho imbatível

• Ajuste infinitamente variável dos giros do rotor – influência imediata sobre o produto final

• Motores CAT diesel com tecnologia de ponta – dimensionado robusto com reserva de desempenho

• Torque muito alto no rotor

• Moinho de percussão muito robusto com dois percussores de alta qualidade

• Todo o desempenho da impulsão está disponível para transmissão quando necessário

• Alta mobilidade – tempo curto de preparação – baixa necessidade de espaço

• Adaptação de chassi para sistema de transporte

• Adaptações personalizadas ao cliente

• Fácil de usar e manter

• Fácil busca por erros graças à boa acessibilidade dos componentes

• Assistência ao cliente GIPO: Garantia de rentabilidade e parceira de longo prazo

• Documentações das instalações muito boas (conformidade com CE)

• Fabricação simultânea de múltiplos produtos finais de alta qualidade classificados

• Disponibilidad muy rápida

• Técnica más moderna, elevada movilidad y mínimo tiempo de preparación

• Calidad suiza

• Larga vida útil con elevado valor de reventa

• Concepto de accionamiento totalmente hidráulico con componentes de alta calidad y sistema eléctrico mínimo (-50 ºC Siberia, +55 ºC Dubái)

• Potencia sin parangón

• Las revoluciones del rotor se pueden ajustar gradualmente: efecto inmediato en el producto final

• Motor diésel CAT de última generación: bien dimensionado con reserva de potencia

• Par muy elevado en el rotor

• Pulverizador por impacto muy robusto con dos herramientas de trituración de alta calidad

• Toda la potencia de accionamiento está disponible para el mecanismo de avance si es necesario

• Elevada movilidad, breves tiempos de preparación, requiere poco espacio

• Adaptación del chasis al sistema de transporte

• Ajustes específicos para el cliente

• Facilidad de uso y mantenimiento

• Fácil búsqueda de errores gracias a la buena accesibilidad de los componentes

• Servicio de atención al cliente de GIPO: La garantía de rentabilidad y relación a largo plazo

• Excelente documentación de la instalación (conformidad CE)

(7)

R 130 FDR za rušenje čvrstog armiranog betona / Uso com trituração de concreto armado muito forte / para destrucción de hormigón armado duro

R 90 FDR vrlo jednostavan za transportiranje / muito fácil de transportar / muy fácil de transportar

R 100 C primjena za prirodni kamen / Uso com pedras naturais / para uso en piedra natural

R 130 FDR s grubim filtriranjem i bočnim odvođenjem / com penei-ra prévia e descarga latepenei-ral / con criba previa y descarga latepenei-ral

R 170 FDR s radnim kapacitetom do 1100 t/h / com desem-penho de até 1100 t/h / con una potencia de hasta 1.100 t/h

R 150 C drobljenje željezničkih pragova s dugom armaturom od čelika za opruge / Tri-turação de dormentes com armação longa de aço de molas / para trituración de travie-sas con refuerzo de acero para ballestas

(8)

Osnovni modeli GIPOREC R 90 / R 100 / R 131 mogu se proširiti sklopom sita s jednim

do tri sloja. Takvim proširenim strojevima za udarno drobljenje moguće je filtrirati

slom-ljeni konačni proizvod i proizvesti kvalitetno konačno zrno. Osnovni modeli mogu se

po želji proširiti te transportirati i rabiti sa strojem za filtriranje ili bez njega.

Os modelos básicos GIPOREC R 90 / R 100 / R 131 podem ser ampliados com

unida-de unida-de peneira unida-de 1 até 3 unida-decks. Com este equipamento unida-de trituração por percussão

incrementado, o produto final triturado pode ser peneirado, o que produz um

granula-do final de qualidade. Os modelos básicos podem ser ampliagranula-dos conforme desejagranula-do,

bem como transportados e operados com ou sem peneira.

Los modelos básicos de los tipos GIPOREC R 90 / R 100 / R 131 se pueden ampliar

me-diante una unidad de cribado de 1 o 3 cubiertas. Con estas perfeccionadas trituradoras

por impacto, el producto final triturado se puede cribar y se puede obtener un grano

final de calidad. Los modelos básicos se pueden ampliar según se desee, así como

trans-portar y operar con o sin instalación de cribado.

GIPOREC GIGA – SVESTRAN, FLEKSIBILAN, KOMPAKTAN

GIPOREC GIGA – VERSÁTIL, FLEXÍVEL, POUPA ESPAÇO

GIPOREC GIGA – POLIFÁCETICA, FLEXIBLE, COMPACTA

(9)

Dvoslojni sklop za naknadno filtriranje sa separacijom željeza u uzdužnom smjeru / Unidade de peneira posterior de 2 decks com descarga de ferro / Unidad de criba posterior de 2 cubier-tas con descarga de hierro en sentido longitudinal

Jednostavno priključivanje i odvajanje sklopa sita /

Acoplagem e desacoplagem simples da peneira /

Conexión y desconexión sencillas de la unidad de cribado

Integrirana separacija lakih materijala na glomaznoj granulat-noj traci / Descarte de material leve integrado na esteira de grãos grandes / Separación integrada de la materia ligera en la cinta de grano retenido

Proizvodnja do 5 različitih konačnih proiz-voda / Fabricação de até 5 produtos finais diferentes / Fabricación de hasta 5

produc-tos finales diferentes

Opcija sa samo dva konačna proizvoda /

Opção com apenas dois produtos finais / Opción con solo dos productos finales

Troslojni sklop za naknadno filtriranje, hidraulično spuštanje /

Unidade de peneira posterior de 3 decks com abaixamento hidráulico / Unidad de criba posterior de 3 cubiertas que se puede bajar hidráulicamente

(10)

1 2 ₃ 4 5 6 7

Koncept protoka materijala onemogućava sužavanje struje materijala, a širine sustava

transportnih elemenata «otvaraju» se u smjeru protoka materijala.

O conceito de fluxo do material evita gargalos no fluxo de materiais, os elementos de

transporte na largura do sistema “se abrem” na direção do fluxo do material.

El concepto de flujo del material evita un embotellamiento del flujo de material; los

anchos del sistema de los elementos de transporte “se abren” en la dirección del flujo

de material.

SHEMA TOKA – SNAŽAN I UČINKOVIT

ESQUEMA DE FLUXO - ALTO DESEMPENHO E EFICIÊNCIA

ESQUEMA DE CIRCULACIÓN – POTENCIA Y EFICIENCIA

(11)

1. Dozirni lijevak

Robustan lijevak od čelika otpornog na habanje

2. Dovozni uređaj

Optimalno dovođenje materijala s automat-skom regulacijom preopterećenja

3. Predsito

Vrlo učinkovito dvoslojno grubo filtriranje, integrirano / zasebno

4. Predsito bočne odvodne trake

Može se na obje strane utično ili hidraulički sklopiti

5. Odvodni žlijeb

Odvođenje velike količine materijala s funk-cijom zaštite trake

6. Univerzalna udarna drobilica Kontinuirana regulacija brzine vrtnje, optimizirana izvedba odbojnih zidova 7. Pogonski agregat

Snažno dimenzioniran dizelski motor, koncept pogona s optimiziranim učinkom 8. Magnetski separator

Vrlo učinkovita separacija željeza u poprečnom ili uzdužnom smjeru

9. Gornji sloj za povrat glomaznog granulata Hidraulički zakretan, opcionalan sa separaci-jom lakih materijala

10. Sklop za naknadno filtriranje Snažan i prostran 1 do 3-slojni stroj za filtriranje

11. Sito ispod trake

Mehanički ili hidraulički sklopivo radi maksi-malne visine odbacivanja

1. Funil de carga

Funil robusto de aço de desgaste 2. Unidade de alimentação

Alimentação ideal de material com regu-lagem automática de sobrecarga 3. Crivo prévio

Peneiragem prévia muito eficiente de 2 decks integrada / separada

4. Esteira de descarregamento lateral, crivo prévio

Basculante em ambos os lados, mecânico ou hidráulico

5.Calha de escoamento

Descarga de grande volume de material com função antichama

6. Triturador de percussão universal Regulagem infinitamente variável do giro, modelo de parede de percussão ideal 7. Agregado de impulsão

Motor a diesel de dimensões robustas, con-ceito de impulsão orientado ao desempenho 8. Descartador magnético

Descarga muito eficiente de ferro na di-reção transversal ou longitudinal

9. Retorno de grãos muito grandes deck superior Giratório hidráulico, opcional com descarte de material leve

10. Unidade de peneira posterior De alto desempenho e ampla área Peneira mecânica com 1-3 deck

11. Esteira sob crivo

Basculante mecânica- e hidraulicamente para máxima altura de expulsão

1. Tolva alimentadora

Robusto embudo de acero de desgaste 2. Unidad de entrada

Alimentación óptima del material con regu-lación automática de sobrecarga

3. Criba previa

Criba previa de 2 cubiertas extremadamen-te eficienextremadamen-te, inextremadamen-tegrada / separada

4. Criba previa de cinta de descarga lateral Colocable a ambos lados o plegable hidráu-licamente

5. Canaleta de salida

Salida de material de gran volumen con función de protección de cinta

6.Trituradora de impacto universal Regulación continua del número de revo-luciones, ejecución optimizada de la pared reflectora

7. Agregado de accionamiento

Motor diésel de rendimiento elevado, concep-to de accionamienconcep-to con potencia optimizada 8. Separador magnético

Descarga de hierro extremadamente efi-ciente en sentido transversal o longitudinal 9. Cubierta superior de retroceso de grano retenido

Se puede girar hidráulicamente, opcional con separación de la materia ligera 10. Unidad de criba posterior

Máquina de cribar de 1-3 cubiertas potente y de gran superficie

11. Cinta debajo de criba

Plegable mecánica o hidráulicamente para una altura de descarga máxima

11

8

9

(12)

GIPOREC R 100 FDR GIGA

GIPOREC R 100 C GIPOREC R 170 FDR

GIPOREC R 150 FDR GIPOREC R 130 FDR

(13)

GIPOREC R 90 FDR GIGA

GIPOREC R 90 FDR GIGA GIPOREC R 100 FDR GIGA GIPOREC R 131 FDR GIGA

(14)

GIPOREC R 131 C GIGA GIPOREC R 131 FDR GIGA GIPOREC R 131 C GIGA

(15)

GIPOREC R 100 C GIGA

GIGA pokretni sklop sita / GIGA unidade de peneira móvel por guindaste de gancho / Unidad de criba GIGA que se puede mover mediante elevador de gancho

Ventilator za separaciju lakih materijala / Fornecimento de ar comprimido para descarte de material / Sopla-dores para la separación de la materia ligera

(16)

GIPOREC R 90 FDR

Dozirni lijevak / Funil de carga / Tolva alimentadora 4m3

Dovodni žlijeb / Calha de alimentação / Canaleta de carga 800 x 2500 mm Stroj za grubo filtriranje / Peneira prévia / Máquina de cribado previo 800 x 1500 mm

Ulaz udarne drobilice / Entrada do triturador de percussão / Entrada trituradora de impacto870 x 850 mm Promjer rotora / Diâmetro do rotor / Diámetro rotor 1100 mm Kapacitet drobljenja do / Desempenho do triturador até / Potencia de trituración hasta 200 t/h Odvodni transportni žlijeb / Calha de descarga / Canal vibrador de descarga 900 x 2300 mm Odvodna traka / Esteira de descarregamento / Cinta de descarga 1000 x 6400 mm Powerpack / Powerpack / Powerpack Deutz / 230 kW Transportna duljina / Comprimento de transporte / Longitud de transporte 12600 mm Transportna širina / Largura de transporte / Anchura de transporte 2500 mm Transportna visina / Altura de transporte / Altura de transporte 3120 mm

Masa / Peso / Peso 26000 kg

GIPOREC R 100 C GIPOREC R 100 FDR

Dozirni lijevak / Funil de carga / Tolva alimentadora 4,5 m3 _{4 m}3

Dovodni žlijeb / Calha de alimentação / Canaleta de carga 900 x 3500 mm 840 x 2500 mm Stroj za grubo filtriranje / Peneira prévia / Máquina de cribado previo – 900 x 1800 mm

Ulaz udarne drobilice / Entrada do triturador de percussão / Entrada trituradora de impacto970 x 800 (920) mm 970 x 800 (920) mm Promjer rotora / Diâmetro do rotor / Diámetro rotor 1200 mm 1200 mm

Kapacitet drobljenja do / Desempenho do triturador até / Potencia de trituración hasta 250 t/h 250 t/h Odvodni transportni žlijeb / Calha de descarga / Canal vibrador de descarga 900 x 2300 mm 900 x 2300 mm Odvodna traka / Esteira de descarregamento / Cinta de descarga 1200 x 7500 mm 1200 x 7500 mm Powerpack / Powerpack / Powerpack CAT C9 ACERT / 261 kW CAT C9 ACERT / 261 kW Transportna duljina / Comprimento de transporte / Longitud de transporte 13700 mm 14500 mm

Transportna širina / Largura de transporte / Anchura de transporte 2500 mm 2500 mm Transportna visina / Altura de transporte / Altura de transporte 3300 mm 3300 mm

Masa / Peso / Peso 32000 kg 34000 kg

Dozirni lijevak / Funil de carga / Tolva alimentadora 6 m3 _{5.5 m}3

Kapacitet drobljenja do / Desempenho do triturador até / Potencia de trituración hasta 350 t/h 350 t/h

Odvodni transportni žlijeb / Calha de descarga / Canal vibrador de descarga 1100 x 2300 mm 1100 x 2300 mm Odvodna traka / Esteira de descarregamento / Cinta de descarga 1200 x 7500 mm 1200 x 7500 mm Powerpack / Powerpack / Powerpack CAT C13 ACERT / 328 kW CAT C13 ACERT / 328 kW Transportna duljina / Comprimento de transporte / Longitud de transporte 14500 mm 15700 mm

TEHNIČKI PODATCI

DADOS TÉCNICOS

DATOS TÉCNICOS

(17)

Dozirni lijevak / Funil de carga / Tolva alimentadora 5,5 m3 _{5,0 m}3

Kapacitet drobljenja do / Desempenho do triturador até / Potencia de trituración hasta400 t/h 400 t/h

Dozirni lijevak / Funil de carga / Tolva alimentadora 7,5 m3 _{7,0 m}3

Dozirni lijevak / Funil de carga / Tolva alimentadora 10 m3 _{9 m}3

Dozirni lijevak / Funil de carga / Tolva alimentadora 12 m3 _{13 m}3

Dovodni žlijeb / Calha de alimentação / Canaleta de carga 1600 x 4300 mm 1520 x 3500 mm

Ulaz udarne drobilice / Entrada do triturador de percussão / Entrada trituradora de impacto– 1600 x 2000 mm

Ulaz udarne drobilice / Entrada do triturador de percussão 1670 x 925 (1100) mm 1670 x 925 (1100) mm Promjer rotora / Diâmetro do rotor / Diámetro rotor 1300 mm/1400 mm 1300 mm/1400 mm

Kapacitet drobljenja do / Desempenho do triturador até / Potencia de trituración hasta 1100 t/h 1100 t/h

(18)

GIPOREC R 90 FDR GIGA

Dozirni lijevak / Funil de carga / Tolva alimentadora 4 m3

Dovodni žlijeb / Calha de alimentação / Canaleta de carga 800 x 2500 mm Stroj za grubo filtriranje / Peneira prévia / Máquina de cribado previo 800 x 1500 mm

1-slojni stroj za filtriranje / Máquina de peneiragem de 1 deck / Máquina de cribar de 1 cubierta 1300 x 3000 mm Traka ispod sita / Esteira sob peneira / Cinta debajo de criba 800 x 5600 mm

Ulaz udarne drobilice / Entrada do triturador de percussão / Entrada trituradora de impacto 870 x 850 mm Promjer rotora / Diâmetro do rotor / Diámetro rotor 1100 mm

Kapacitet drobljenja do / Desempenho do triturador até / Potencia de trituración hasta 200 t/h Odvodni transportni žlijeb / Calha de descarga / Canal vibrador de descarga 900 x 2300 mm Odvodna traka / Esteira de descarregamento / Cinta de descarga 1000 x 6400 mm Glomazna granulatna povratna traka / Esteira de retorno de granulação grossa /

Cinta de retroceso de grano retenido 400 x 5800 mm

Powerpack / Powerpack / Powerpack Deutz 230 kW Transportna duljina / Comprimento de transporte / Longitud de transporte 16500 mm Transportna širina / Largura de transporte / Anchura de transporte 2500 mm Transportna visina / Altura de transporte / Altura de transporte 3120 mm Masa sa sitom / Peso com peneira / Peso con criba 33000 kg Masa bez sita / Peso sem peneira / Peso sin criba 27000 kg

GIPOREC R 100 C GIGA GIPOREC R 100 FDR GIGA

Dozirni lijevak / Funil de carga / Tolva alimentadora 4,5 m3 _{4 m}3

Dovodni žlijeb / Calha de alimentação / Canaleta de carga 900 x 3500 mm 840 x 2500 mm Stroj za grubo filtriranje / Peneira prévia / Máquina de cribado previo – 900 x 1800 mm

1-slojni stroj za filtriranje / Máquina de peneiragem de 1 deck / Máquina de cribar de 1 cubierta 1300 x 3500 mm 1300 x 3500 mm Traka ispod sita / Esteira sob peneira / Cinta debajo de criba 800 x 6000 mm 800 x 6000 mm

Ulaz udarne drobilice / Entrada do triturador de percussão / Entrada trituradora de impacto 970 x 800 (920) mm 970 x 800 (9020) mm Promjer rotora / Diâmetro do rotor / Diámetro rotor 1200 mm 1200 mm

Kapacitet drobljenja do / Desempenho do triturador até / Potencia de trituración hasta 250 t/h 250 t/h Odvodni transportni žlijeb / Calha de descarga / Canal vibrador de descarga 1000 x 2300 mm 1000 x 2300 mm Odvodna traka / Esteira de descarregamento / Cinta de descarga 1200 x 7500 mm 1200 x 7500 mm Glomazna granulatna povratna traka / Esteira de retorno de granulação grossa /

Cinta de retroceso de grano retenido 400 x 7500 mm 400 x 7500 mm

Powerpack / Powerpack / Powerpack CAT C9 ACERT / 261 kW CAT C9 ACERT / 261 kW Transportna duljina / Comprimento de transporte / Longitud de transporte 16000 mm 16770 mm

Transportna širina / Largura de transporte / Anchura de transporte 2500 mm 2500 mm Transportna visina / Altura de transporte / Altura de transporte 3300 mm 3300 mm Masa sa sitom / Peso com peneira / Peso con criba 48000 kg 49000 kg Masa bez sita / Peso sem peneira / Peso sin criba 41000 kg 42000 kg

GIPOREC R 100 RR PB GIGA

Dovodni žlijeb / Calha de alimentação / Canaleta de carga Pločasta traka / esteira de placas / cinta de placas articuladas 900 x 4500 mm

Stroj za grubo filtriranje / Peneira prévia / Máquina de cribado previo Valjkasta rešetka / grelha de rolos / parrilla de rodillos 100 / 8

1-slojni stroj za filtriranje / Máquina de peneiragem de 1 deck / Máquina de cribar de 1 cubierta 1300 x 3500 mm Traka ispod sita / Esteira sob peneira / Cinta debajo de criba 800 x 6000 mm Ulaz udarne drobilice / Entrada do triturador de percussão /

Entrada trituradora de impacto 970 x 800 (920) mm

Promjer rotora / Diâmetro do rotor / Diámetro rotor 1200 mm

Kapacitet drobljenja do / Desempenho do triturador até / Potencia de trituración hasta 250 t/h Odvodni transportni žlijeb / Calha de descarga / Canal vibrador de descarga 1000 x 2300 mm Odvodna traka / Esteira de descarregamento / Cinta de descarga 1200 x 7400 mm Glomazna granulatna povratna traka / Esteira de retorno de granulação grossa /

Cinta de retroceso de grano retenido 400 x 6500 mm

Powerpack / Powerpack / Powerpack CAT C9 ACERT / 261 kW Transportna duljina / Comprimento de transporte / Longitud de transporte 17000 mm

Transportna širina / Largura de transporte / Anchura de transporte 2650 mm Transportna visina / Altura de transporte / Altura de transporte 3400 mm Masa sa sitom / Peso com peneira / Peso con criba 63000 kg Masa bez sita / Peso sem peneira / Peso sin criba 56000 kg

TEHNIČKI PODATCI

DADOS TÉCNICOS

DATOS TÉCNICOS

(19)

GIPOREC R 131 C GIGA GIPOREC R 131 FDR GIGA

Dozirni lijevak / Funil de carga / Tolva alimentadora 5,5 m3 _{5 m}3

Dovodni žlijeb / Calha de alimentação / Canaleta de carga 1200 x 3500 mm 1120 x 2500 mm Stroj za grubo filtriranje / Peneira prévia / Máquina de cribado previo – 1200 x 1800 mm

1+2-slojni stroj za filtriranje / Crivo mecânico com 1+2 deck / Máquina de cribar de 1+2 cubiertas 1500 x 4500 mm 1500 x 4500 mm Traka ispod sita / Esteira sob peneira / Cinta debajo de criba 1000 x 8000 mm 1000 x 8000 mm

Ulaz udarne drobilice / Entrada do triturador de percussão / Entrada trituradora de impacto 1270 x 800 (920) mm 1270 x 800 (920) mm Promjer rotora / Diâmetro do rotor / Diámetro rotor 1200 mm 1200 mm

Kapacitet drobljenja cca. / Desempenho do triturador aprox. / Potencia de trituración aprox. 400 t/h 400 t/h Odvodni transportni žlijeb / Calha de descarga / Canal vibrador de descarga 1300 x 2300 mm 1300 x 2300 mm Odvodna traka / Esteira de descarregamento / Cinta de descarga 1400 x 8500 mm 1400 x 8500 mm Glomazna granulatna povratna traka / Esteira de retorno de granulação grossa /

Cinta de retroceso de grano retenido 500/650 x 7700 mm 500/650 x 7700 mm

Powerpack / Powerpack / Powerpack CAT C13 ACERT / 354 kW CAT C13 ACERT / 354 kW Transportna duljina / Comprimento de transporte / Longitud de transporte 19500 mm 20300 mm

Transportna širina / Largura de transporte / Anchura de transporte 3000/3400 mm 3000/3400 mm Transportna visina / Altura de transporte / Altura de transporte 3700 mm 3700 mm Masa sa sitom / Peso com peneira / Peso con criba 55000 kg 57000 kg Masa bez sita / Peso sem peneira / Peso sin criba 46000 kg 48000 kg

GIPOREC R 131 RR PB GIGA

Dovodni žlijeb / Calha de alimentação / Canaleta de carga Pločasta traka / esteira de placas / cinta de placas articuladas 1200 x 4600 mm

Stroj za grubo filtriranje / Peneira prévia / Máquina de cribado previo Valjkasta rešetka / grelha de rolos / parrilla de rodillos 130 / 8

1+2-slojni stroj za filtriranje / Crivo mecânico com 1+2 deck / Máquina de cribar de 1+2 cubiertas 1500 x 4500 mm Traka ispod sita / Esteira sob peneira / Cinta debajo de criba 1000 x 8000 mm

Ulaz udarne drobilice / Entrada do triturador de percussão / Entrada trituradora de impacto 1270 x 800 (920) mm Promjer rotora / Diâmetro do rotor / Diámetro rotor 1200 mm

Kapacitet drobljenja cca. / Desempenho do triturador aprox. / Potencia de trituración aprox. 400 t/h Odvodni transportni žlijeb / Calha de descarga / Canal vibrador de descarga 1300 x 2300 mm Odvodna traka / Esteira de descarregamento / Cinta de descarga 1400 x 8500 mm Glomazna granulatna povratna traka / Esteira de retorno de granulação grossa /

Cinta de retroceso de grano retenido 500/650 x 8000 mm

Powerpack / Powerpack / Powerpack CAT C13 ACERT / 354 kW Transportna duljina / Comprimento de transporte / Longitud de transporte 21000 mm

Transportna širina / Largura de transporte / Anchura de transporte 3400 mm Transportna visina / Altura de transporte / Altura de transporte 3800 mm Masa sa sitom / Peso com peneira / Peso con criba 74000 kg Masa bez sita / Peso sem peneira / Peso sin criba 66000 kg

(20)

GIPO AG

Industriegebiet See, Zone C Kohlplatzstrasse 15 CH-6462 Seedorf T +41 41 874 81 10 F +41 41 874 81 01 info@gipo.ch www.gipo.ch

Schweiz / Switzerland / Suisse
