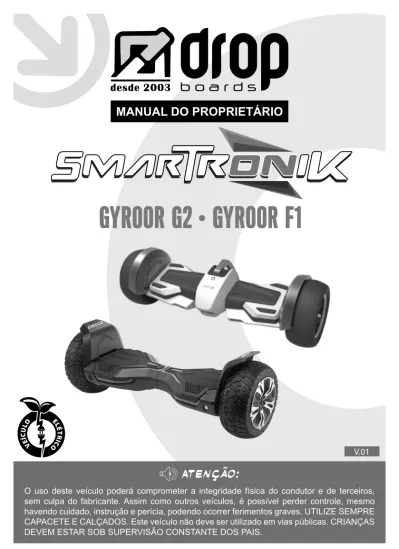

MANUAL DO PROPRIETÁRIO
V.01
O uso deste veículo poderá comprometer a integridade física do condutor e de terceiros, sem culpa do fabricante. Assim como outros veículos, é possível perder controle, mesmo havendo cuidado, instrução e perícia, podendo ocorrer ferimentos graves. UTILIZE SEMPRE CAPACETE E CALÇADOS. Este veículo não deve ser utilizado em vias públicas. CRIANÇAS DEVEM ESTAR SOB SUPERVISÃO CONSTANTE DOS PAIS.
2 3
ESPECIFICAÇÕES
CONHEÇA SEU VEÍCULO
ESPECIFICAÇÕES
Modelo: GYROOR G2 8.5 GYROOR F1
Motor: elétrico, 02 * 350 W
Potência: 700 watts
Velocidade máxima: 15 km/h
Autonomia: até 18 km ou 03 hs
Tempo de recarga: 01 ~ 02 hs
Bateria: Samsung, Litium, 36v/4.4ah
Roda: maciça 8,5 polegadas
Carga máxima: 100 kg Carga mínima: 30 kg Peso: 14 kg 15 kg Dimensões: 66 x 21 x 24 cm 75 x 25 x 22 cm Dimensões da caixa: 72 x 28 x 32 cm 83 x 28 x 28 cm FUNCIONAMENTO
O Smart Tronik possui uma sofisticada tecnologia self-balance (auto-equilíbrio), com sensores que leem a inclinação do corpo, movendo-se intuitivamente para qualquer direção.
TECNOLOGIA
Ao pisar na plataforma, o sistema é acionado automaticamente, proporcionando a estabilidade necessária para o condutor subir e se manter equilibrado sobre o veículo, mesmo parado sobre duas rodas.
ACIONAMENTO
Passo a Passo:
1) Ligue o aparelho acionando o botão ao lado do plug para recarga;
2) Coloque um pé sobre a plataforma e observe a luz indicando acionamento do aparelho; 3) Suba o outro pé sobre a plataforma e obtenha equilíbrio mantendo o corpo ereto no centro de gravidade. Botão Liga-Desliga Entrada carregador Caixa de som Luz LED Roda Motor Plataforma
Alça de Mão Sobre o veículo, incline o corpo para frente ou
para trás, iniciando o movimento na mesma direção. A velocidade varia de acordo com a intensidade da inclinação do corpo.
CONTROLE DE VELOCIDADE
O controle de direção para esquerda ou direita é acionado com os pés sobre a plataforma bi-partida.
CONTROLE DE DIREÇÃO
Para Direita: Inclinar a plataforma do pé esquerdo para frente.
Para Esquerda: Inclinar a plataforma do pé direito para frente.
01 01 01 02 02 03 03 03 04 04 04 04 04 05 05 05 06 06 06 07 07 07 08 08
km/h
0.0
APLICATIVOBaixe o aplicativo utilizando Leitor QR CODE. TELA CONFIGURAÇÃO Modo Auto-Equilíbrio: ON – Acionamento ao ligar o veículo; OFF – Acionamento ao ligar e subir no veículo Modo Nível Sensibilidade: ADULT – Indicado para Adultos; CHILDREN – Indicado para Crianças Ajuste de Velocidade TELA COCKPIT Botão Desliga: Aciona Modo Stand-By Seleção Alarme: ON – Dispara aviso sonoro no Aplicativo quando veículo é manipulado em modo Stand-By acionado Ir Para> Tela Diagnóstico de Defeito
TELA AJUSTES LED
Seleção de Cor dos LEDs Botão Acionamento LED, Automático ou Permanente Ajuste de Velocidade do LED Piscante TELA DIAGNÓSTICO DE DEFEITO - Central de Diagnóstico para leitura de todos os componentes eletrônicos e apontamento de defeitos TELA PRINCIPAL Ir Para> Tela Conexão Bluethooth Velocímetro Nível de Carga da Bateria
Ir Para> Tela Cockpit Ir Para> Tela Ajustes LED
Ir Para> Tela Configuração
FUNÇÕES
Quando o equipamento para de funcionar e emite luz vermelha intermitente, é necessário recalibrar.
1) Pressione e segure o botão on/off até que as luzes pisquem 5 vezes; 2) Desligue o equipamento;
3) Nivele o equipamento paralelo ao solo e ligue;
RECALIBRAR
Passo 3: Ligue o equipamento paralelo ao solo.
Este equipamento possui um par de caixas de som para reproduzir músicas de seu celular via blutooth.
BLUETOOTH
1) Ligue o equipamento;
2) Localize o dispositivo “bluetooth” em seu celular e aceite “conectar”;
3) Ao conectar, o equipamento emite um aviso sonoro; 4) Inicie a música em seu celular para reproduzir no equipamento.
10.0km/h
Set limit speed
Self balancing mode off
Self balancing mode on
Adult mode Children mode
Set up LED light
Cockpit
ShutDown
Warning off Touch Warning
Fault Analyse
baterry
right motor left motor
motherboard right circuit board left circuit board
6 7
CUIDADOS ESPECIAIS
1) Utilize acessórios de segurança, especialmente capacete, e os pés calçados. 2) Este veículo não deve ser utilizado em vias públicas.
3) Crianças devem estar sob supervisão constante dos pais.
SEGURANÇA:
4) Ao colocar o veículo em movimento, vá em direção a inclinação descendente para preservar o motor.
5) Evite terrenos irregulares, desníveis, degraus e saltar obstáculos.
USO:
6) Evite descarga profunda da bateria. Inicie a recarga antes de esgotar toda carga da bateria.
7) A bateria é composta por material inflamável e explosivo. Jamais exponha a bateria à chama, altas temperaturas ou ambiente corrosivo.
8) Em caso de desuso por período prolongado, faça uma recarga periódica da bateria.
BATERIA:
9) Evite circular sobre terra, grama e, principalmente, sobre areia.
10) Jamais aplique jato potente de água ou submeta o veículo à imersão total. 11) Jamais coloque o veículo em contato com água do mar.
12) Este produto eletrônico é resistente a SÓLIDOS e LÍQUIDOS de acordo com a Norma Internacional IEC 60529, no grau IP-54:
- Proteção contra poeira, porém não totalmente a prova de poeira.
- Protegido contra chuva e jatos de água, porém não a prova de jatos potentes de água ou imersão total.
PROTEÇÃO SÓLIDOS:
12) Faça a limpeza periódica com pano úmido e jamais aplique jato de água com alta pressão.
LIMPEZA:
13) Dê preferência por ambientes secos e arejados.
14) Sob efeito de maresia, limpe todo o veículo com pano, aplique spray lubrificante e armazene vedado em caixa ou bolsa.
ARMAZENAMENTO:
MANUTENÇÃO
A DropBoards dispõe de oficina credenciada em todas as cidades do Brasil a partir de 150mil habitantes (Obs: Metrópoles poderão ter uma mesma oficina servindo diversos Municípios).
Consulte a oficina credenciada mais próxima diretamente com a DropBoards através dos diversos canais de atendimento disponíveis no site www.dropboards.com A utilização de peças não originais ou mão-de-obra não autorizada pela DropBoards acarretará na perda da Garantia de Fábrica.
ASSISTÊNCIA TÉCNICA:
GARANTIA DE FÁBRICA
ATENÇÃO: NA FALTA DO TREINAMENTO TÉCNICO ON-LINE, A GARANTIA DE FÁBRICA SERÁ DE 03 MESES.
- Somente para defeitos de funcionamento em condições normais de uso. - Prazo de 90 dias à partir da data da emissão da Nota Fiscal
COBERTURA:
Obtenha gratuitamente a extensão da garantia diretamente com a fábrica.
1) Cadastre-se no site (prazo: 10 dias) 2) Realize o TREINAMENTO TÉCNICO 3) GANHOU!
GARANTIA ESTENDIDA GRÁTIS ITENS NÃO COBERTOS PELA GARANTIA:
- Peças que sofrem desgaste natural, como pneus, correia de transmissão, pinhão, coroa, freio e cabo, lâmpada, rolamento e adesivos;
- Descoloração, manchas, ferrugem, corrosão ou qualquer alteração nas superfícies pintadas ou cromadas;
