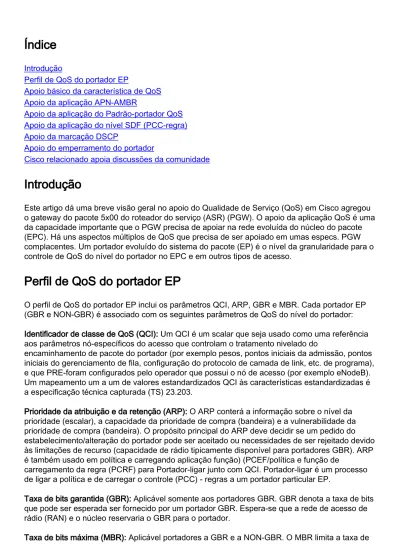

Introdução
Este artigo dá uma breve visão geral no apoio do Qualidade de Serviço (QoS) em Cisco agregou o gateway do pacote 5x00 do roteador do serviço (ASR) (PGW). O apoio da aplicação QoS é uma da capacidade importante que o PGW precisa de apoiar na rede evoluída do núcleo do pacote (EPC). Há uns aspectos múltiplos de QoS que precisa de ser apoiado em umas especs. PGW complacentes. Um portador evoluído do sistema do pacote (EP) é o nível da granularidade para o controle de QoS do nível do portador no EPC e em outros tipos de acesso.
Perfil de QoS do portador EP
O perfil de QoS do portador EP inclui os parâmetros QCI, ARP, GBR e MBR. Cada portador EP (GBR e NON-GBR) é associado com os seguintes parâmetros de QoS do nível do portador: Identificador de classe de QoS (QCI): Um QCI é um scalar que seja usado como uma referência aos parâmetros nó-específicos do acesso que controlam o tratamento nivelado do
encaminhamento de pacote do portador (por exemplo pesos, pontos iniciais da admissão, pontos iniciais do gerenciamento de fila, configuração do protocolo de camada de link, etc. de programa), e que PRE-foram configurados pelo operador que possui o nó de acesso (por exemplo eNodeB). Um mapeamento um a um de valores estandardizados QCI às características estandardizadas é a especificação técnica capturada (TS) 23.203.
Prioridade da atribuição e da retenção (ARP): O ARP conterá a informação sobre o nível da prioridade (escalar), a capacidade da prioridade de compra (bandeira) e a vulnerabilidade da prioridade de compra (bandeira). O propósito principal do ARP deve decidir se um pedido do estabelecimento/alteração do portador pode ser aceitado ou necessidades de ser rejeitado devido às limitações de recurso (capacidade de rádio tipicamente disponível para portadores GBR). ARP é também usado em política e carregando aplicação função) (PCEF/política e função de
carregamento da regra (PCRF) para Portador-ligar junto com QCI. Portador-ligar é um processo de ligar a política e de carregar o controle (PCC) - regras a um portador particular EP.
Taxa de bits garantida (GBR): Aplicável somente aos portadores GBR. GBR denota a taxa de bits que pode ser esperada ser fornecido por um portador GBR. Espera-se que a rede de acesso de rádio (RAN) e o núcleo reservaria o GBR para o portador.
bits que pode ser esperada ser fornecido por um portador (por exemplo o tráfego excedente pode obter rejeitado por uma função de molde da taxa). O MBR de um portador particular GBR pode ser ajustado maior do que o GBR.
Cada acesso do nome do Access point, por um equipamento de usuário, é associado com o seguinte parâmetro de QoS:
Pela taxa de bits máxima do agregado APN (APN-AMBR): Limita a taxa de bits agregada que pode ser esperada ser fornecido não através de tudo portadores GBR de todas as conexões da rede de dados do pacote (PDN) do mesmo APN. O PGW reforça o APN AMBR no downlink. A aplicação de APN AMBR no uplink é feita no UE e adicionalmente no PGW.
Cada UE é associado com o seguinte parâmetro de QoS do nível agregado do portador:
Pela taxa de bits máxima do agregado UE (UE-AMBR): A SRA. deve ajustar o UE-AMBR à soma do APN-AMBR de todo o APN ativo? s até o valor do UE-AMBR subscrito. O UE-AMBR limita a taxa de bits agregada que pode ser esperada ser fornecido através de todos os portadores NON-GBR de um UE (por exemplo o tráfego excedente pode obter rejeitado por uma função de molde da taxa). O 4G reforça o UE AMBR no uplink e no downlink.
Os GBR e os MBR denotam taxas de bits do tráfego pelo portador, quando UE-AMBR/APN-AMBR denotar taxas de bits do tráfego pelo grupo de portadores. Os GBR e os MBR denotam taxas de bits do tráfego pelo portador, quando UE-AMBR/APN-AMBR denotar taxas de bits do tráfego pelo grupo de portadores. Cada um daqueles parâmetros de QoS tem um uplink e um componente do downlink.
Para portadores GBR, a informação Element(IE) do portador QoS (em crie/mensagem request portador da atualização) leva o nível GBR do portador e a taxa de dados MBR (conforme Specification(TS) técnico 23.401, segundo 4.7.3), mas o fluxo QoS IE no comando resource do portador (BRC) que o procedimento pode levar somente a taxa de dados GBR (conforme TS 23.401, segundo 5.4.5). Cada PCC-regra associada com os portadores GBR terá um nível GBR da PCC-regra e a taxa de dados MBR do seus próprios. O nível MBR do portador e as taxas de dados GBR para um portador EP são derivados adicionando acima das taxas de dados
correspondentes MBR e GBR das PCC-regras associadas com a aquela portador EP.
Para os portadores NON-GBR, a taxa de dados GBR não é aplicável, o portador QoS IE leva sempre a taxa de dados MBR como zero (conforme TS 23.401, segundo 4.7.3), e mesmo o fluxo QoS IE no procedimento BRC tem a taxa de dados MBR como zero (conforme TS 23.401,
segundo 5.4.5). Para NON-GBR os portadores APN-AMBR a taxa de dados não pode ser compartilhada por portadores múltiplos, lá é nenhum separado pela taxa de dados do portador MBR como tal. Cada PCC-regra associada com os portadores NON-GBR terá uma taxa de dados do nível MBR da PCC-regra do seus próprios.
Apoio básico da característica de QoS
Apoio da aplicação da taxa de dados APN-AMBR.
●
Apoio da aplicação do Padrão-portador QoS.
●
Apoio da aplicação da taxa de dados do nível de Flow(SDF) dos dados de serviço (PCC-regra).
●
Apoio da marcação do point(DSCP) do código dos Serviços diferenciados.
●
Apoio do emperramento do portador.
Apoio da aplicação APN-AMBR
O APN AMBR é um parâmetro de assinatura armazenado por APN no subscritor home
Server(HSS). O Gerenciamento de mobilidade Entity(MME)/que serve Gateway(SGW) fornece APN-AMBR durante o procedimento do estabelecimento do portador do padrão/alteração de GnGp handoff/HSS-Initiated QoS. Este APN-AMBR é autorizado então com PCRF. O PGW então reforça finalmente a taxa de dados autorizada PCRF APN-AMBR. APN-AMBR limita a taxa de bits agregada que pode ser esperada ser fornecido não através de tudo portadores GBR de todas as conexões PDN do mesmo APN. Cada um daqueles não portadores GBR poderia potencialmente utilizar o APN inteiro AMBR, por exemplo quando os outros não portadores GBR não levam nenhum tráfego. O PGW reforça o APN AMBR no sentido do downlink e do uplink.
Com Gx permitiu, as honras PCRF PGW autorizadas valores APN-AMBR sempre. Se um valor APN-AMBR não é recebido na re-autorização de Gx com PCRF, a seguir os últimos valores recebidos APN-AMBR de PCRF estão reforçados pelo PGW
Em Cisco ASR5x00 PGW, a aplicação APN-AMBR pode ser permitida sobre por-APN a utilização da base? taxa-limite do apn-ambr? CLI no modo de configuração APN no PGW.
Sintaxe Uso:
Use este comando reforçar o AMBR para o APN nos portadores que não têm uma taxa de bits garantida (GBR).
Exemplo:
O comando seguinte ajusta a taxa de intermitência do downlink para usar uma duração do auto-reajustamento de 2 segundos e abaixa a Precedência IP de violar pacotes:
Nota: Para mais detalhes neste CLI refira por favor o guia da configuração PGW
Apoio da aplicação do Padrão-portador QoS
O portador QoS representa o QoS que é aplicado ao fluxo de tráfego sobre o portador em um PDN. A informação do portador QoS contém o QCI e o ARP. O Padrão-portador que é um Padrão-portador NON-GBR lá não é nenhuma taxa de dados do Padrão-portador-nível
associada com seu portador-nível QoS. APN-AMBR é aplicável optar pelo portador e é compartilhado com outros portadores NON-GBR desse subscritor para aquele APN.
O PGW reforça o Padrão-portador QoS que é autorizado por PCRF ou por política local. Se nenhuma Gx ou política local são permitidos, a seguir o Padrão-portador pedido QoS está
reforçado no PGW. O apoio PGW para reforçar o Padrão-portador é similar ao apoio da aplicação APN-AMBR, com evento-disparadores correspondentes para o Padrão-portador QoS (evento-disparador DEFAULT-EPS-BEARER-QOS-CHANGE ou algum outro) sobre Gx ou política local.
Apoio da aplicação do nível SDF (PCC-regra)
baseada do projeto da parceria da geração (3GPP) PCC baseada 3GPP em especs. TS 23.203 & TS 29.212. Como parte do apoio da funcionalidade PCEF, a política dos apoios PGW e o controle de carregamento a SDF ou nível da PCC-regra e têm o apoio para a relação de Gx para a
interação com server PCRF. O PGW apoia a Portador-ligação baseada PCEF de regras PCC para o tipo 3GPP-EPS da sessão IPCAN. Está abaixo o arquiteto da estrutura PCC que Cisco ASR5x00 PGW é complacente com:
Para as regras dinâmicas PCC instaladas por PCRF, pelo nível SDF policiar no PGW é aplicado baseado nas taxas de dados do nível QoS da regra PCC. O tráfego que bate esta regra dinâmica PCC seria policiado no que diz respeito à taxa de dados das PCC-regras MBR. Todo o pacote que excede o MBR configurado seria rejeitado. Policiar é conseguido mantendo as contagens simbólicas a nível do fluxo.
Para regras estáticas ou PCRF ativou regras predefinidas, PGW (PCEF) poderia ter o
policiamento ITC (controle de tráfego inteligente) aplicado a nível SDF baseado nos limites do fluxo configurados nas ações de carregamento. O tráfego que bate estas regras com suas ações de carregamento que têm limites do fluxo configurados, seria policiado nestes valores de limite do fluxo. Para a estática e as regras predefinidas policiar será feito para a taxa de dados MBR e GBR (se aplicável). Segundo o ponto inicial exceda a opção configurada na ação de
carregamento (<value> da ação de violação OU <value> da ação em excesso), os pacotes seria rejeitado ou TOS observado a zero. Policiar é conseguido mantendo as contagens simbólicas a nível índice-identificação.
O CLI para configurar o ITC que policia a funcionalidade na ação de carregamento é como segue: Nota: Para SDF o nível que policia o tamanho de intermitência pode somente ser configurado como um tamanho fixo. Nenhum auto-reajuste a opção é fornecido.
Apoio da marcação DSCP
EP. Os níveis DSCP podem ser atribuídos aos testes padrão de tráfego específicos a fim
assegurar-se de que os pacotes de dados estejam entregados de acordo com a precedência com que eles? re etiquetado. As marcações de DifServ são aplicadas ao cabeçalho IP de cada pacote de dados do subscritor transmitido sobre as relações S5/S8/SGi. Marcação do apoio DSCP PGW para pacotes de dados do IPv4 e do IPv6. A marcação DSCP no cabeçalho IP é feita conforme o RFC 2474 IETF.
Em Cisco ASR5x00 baseado o PGW, marcação DSCP é permitido no PGW associando Uma tabela QCI-QOS em uma configuração ou em uma ela do serviço PGW pode ser
configurada sobre por-APN a base, QCI-tabela associada em APN toma a precedência para um atendimento. À revelia se não há nenhuma nenhuma tabela de mapeamento QCI-QOS
associada, a marcação DSCP é desabilitada tão à revelia no PGW. As tabelas de mapeamento de QCI-QoS são usadas para traçar valores QCI para apropriar parâmetros de QoS.
A tabela de mapeamento QCI-QOS é usada para configurar a configuração da marcação DSCP. Está abaixo o CLI para a configuração da marcação DSCP para um QCI (numérico) no sentido do uplink/downlink:
Sintaxe Por exemplo:
Acima do CLI é configurado para cada QCI (escala padrão de 1-9) e para cada sentido (uplink ou downlink). À revelia nenhuma toda a configuração existe para um QCI para um sentido nenhuma qualquer marcação DSCP é feita então que, assim que a configuração explícita é precisada de permitir a marcação DSCP. Usando este CLI você pode configurar o valor DSCP a ser marcado para ambos os exteriores (utilização do cabeçalho IP do túnel? encap-encabeçamento?
cabeçalho IP da opção) e/ou mesmo o valor DSCP a ser marcado no interno (utilização do cabeçalho IP das cargas úteis? userdatagram? cabeçalho IP da opção) do pacote de túnel. Para o cabeçalho externo marcá-lo pode configurar para copiar o interno (se usando? cópia-interno? marcação dos cabeçalhos IP DSCP da opção) ou um valor específico (que se usa? DSCP-marcação? opção). No sentido do uplink o túnel podia ser um túnel SGi como o IP in IP, o GRE ou o outro. No sentido do downlink o túnel será um túnel GTPU na relação S5/S8/Gn.
O CLI para configurar a ação de carregamento para executar a marcação DSCP é como segue:
Apoio do emperramento do portador
Cisco ASR5x00 PGW apoia a funcionalidade PCEF que é complacente com a estrutura baseada 3GPP PCC baseada 3GPP em especs. TS 23.203 & TS 29.212
Ser um PCEF ele precisa de apoiar a política nivelada SDF ou de PCC-regra e a aplicação de carregamento, o QoS com base no fluxo assim de apoio e a aplicação de carregamento. Além do que isto, o PGW igualmente precisa de apoiar a função Portador-obrigatória. Portador-ligar é um processo de ligar PCC-regras a um portador particular. Para EP, o PGW precisa de apoiar PCEF baseado Portador-ligar para o tipo 3GPP EP da sessão IPCAN. Em PCEF baseado o
emperramento do portador, PCRF é inconsciente dos portadores e apenas fornece as PCC-regras a PCEF para ligá-lo aos portadores. O PGW (PCEF) recebe as diretrizes orientadoras da ativar PCRF/atualização/desativa as PCC-regras, com base neste PGW a seguir gera pedidos a qualquer um cria/atualização/supressão que os portadores EP que usam o PGW iniciado criam/os procedimentos portador da atualização/supressão.
No PGW, cada regra a ser ativada é recebida de PCRF, com seu próprio nível QoS da PCC-regra, que inclui QCI, ARP, e taxas de dados (somente MBR se QCI é NON-GBR QCI mais MBR e GBR se QCI é GBR QCI). Cada portador EP é identificado excepcionalmente por uma
combinação de QCI+ARP. Durante a Portador-ligação de um portador do candidato para ligar uma regra a ser identificada baseou sobre se o portador QCI+ARP combina com o aquele da PCC-regra.
Uma regra nova PCC é limitada a um portador pela função Portador-obrigatória em seguinte maneira:
Se já existe um portador cujo QCI+ARP combine com as PCC-regras QCI+ARP, esse portador é selecionado limitar a PCC-regra. Um procedimento iniciado PGW do portador da atualização é provocado neste caso para adicionar os filtros de pacote que referem-se esta PCC-regra ao portador e se é um portador GBR então as taxas de dados GBR e MBR é atualizado conforme a adição GBR e a taxa de dados MBR necessária para esta regra nova PCC. Para o NON-GBR, nenhuma toda a mudança da taxa de dados MBR é transportada, porque há não pela taxa de dados do nível MBR do portador para os portadores NON-GBR.
●
Se há não qualquer portador existente cujo QCI+ARP combinar àquele das PCC-regras, a seguir o PGW provoca um PGW iniciado cria o procedimento do portador para criar um portador novo com a combinação nova QCI+ARP.
