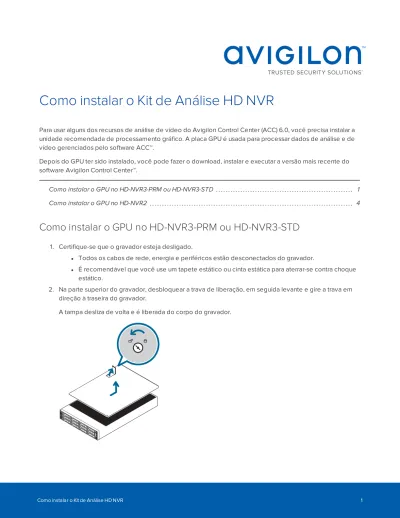

Como instalar o Kit de Análise HD NVR
Para usar alguns dos recursos de análise de vídeo do Avigilon Control Center (ACC) 6.0, você precisa instalar a unidade recomendada de processamento gráfico. A placa GPU é usada para processar dados de análise e de vídeo gerenciados pelo software ACC™.
Depois do GPU ter sido instalado, você pode fazer o download, instalar e executar a versão mais recente do software Avigilon Control Center™.
Como instalar o GPU no HD-NVR3-PRM ou HD-NVR3-STD 1
Como instalar o GPU no HD-NVR2 4
Como instalar o GPU no HD-NVR3-PRM ou HD-NVR3-STD
1. Certifique-se que o gravador esteja desligado.
l Todos os cabos de rede, energia e periféricos estão desconectados do gravador.
l É recomendável que você use um tapete estático ou cinta estática para aterrar-se contra choque
estático.
2. Na parte superior do gravador, desbloquear a trava de liberação, em seguida levante e gire a trava em direção à traseira do gravador.
A tampa desliza de volta e é liberada do corpo do gravador.
3. Na parte traseira do gravador, localize onde é necessário instalar o GPU.
l Para HD-NVR3-PRM e STD, o GPU precisa ser instalado no riser 2 - slot 5 (ou no slot do meio do
riser).
4. Levante a trava azul do cartão de expansão para fora do gravador. 5. Remova a placa de preenchimento do slot.
6. Insira e pressione o GPU no slot do riser apropriado. O GPU precisa ser instalado no riser 2 - slot 5.
7. Empurre a trava azul do cartão de expansão de volta no lugar.
8. Fechar e travar a tampa do gravador.
9. Reconecte todos os cabos no gravador. 10. Ligar o gravador.
11. Insira a unidade de memória flash USB fornecida com o GPU.
12. No USB, localize a pasta para o seu sistema operacional.
l HD-NVR3-PRM — ../WinServ2012/
l HD-NVR3-STD — ../Win7/
13. Clique com o botão direito do mouse em ...-whql.exe e selecione Executar como administrador. Permita ao instalador executar e finalizar.
14. Clique com o botão direito do mouse em GPU Configuration Tool.exe e selecione Executar
como administrador.
Permita ao instalador executar e finalizar.
Depois do GPU ter sido instalado, você pode fazer o download, instalar e executar a versão mais recente do software Avigilon Control Center.
Como instalar o GPU no HD-NVR2
1. Certifique-se que o gravador esteja desligado.
l Todos os cabos de rede, energia e periféricos estão desconectados do gravador.
l É recomendável que você use um tapete estático ou cinta estática para aterrar-se contra choque
estático.
2. Na parte superior do gravador, desbloquear a trava de liberação, em seguida levante e gire a trava em direção à traseira do gravador.
A tampa desliza de volta e é liberada do corpo do gravador.
3. Na parte traseira do gravador, localize onde é necessário instalar o GPU.
l Para HD-NVR2, o GPU precisa ser instalado no riser 2 - slot 2 (ou no slot superior do riser).
4. Levante a trava azul do cartão de expansão para fora do gravador. 5. Remova a placa de preenchimento do slot.
6. Insira e pressione o GPU no slot do riser apropriado. O GPU precisa ser instalado no riser 2 - slot 2.
7. Empurre a trava azul do cartão de expansão de volta no lugar.
8. Fechar e travar a tampa do gravador.
9. Reconecte todos os cabos no gravador.
10. Ligar o gravador.
11. Insira a unidade de memória flash USB fornecida com o GPU.
12. No USB, localize a pasta para o seu sistema operacional.
l HD-NVR2 — ../Win7/
13. Clique com o botão direito do mouse em ...-whql.exe e selecione Executar como administrador. Permita ao instalador executar e finalizar.
14. Clique com o botão direito do mouse em GPU Configuration Tool.exe e selecione Executar
como administrador.
Permita ao instalador executar e finalizar.
Depois do GPU ter sido instalado, você pode fazer o download, instalar e executar a versão mais recente do software Avigilon Control Center.
