Hachuras e Áreas de Preenchimento

(1)

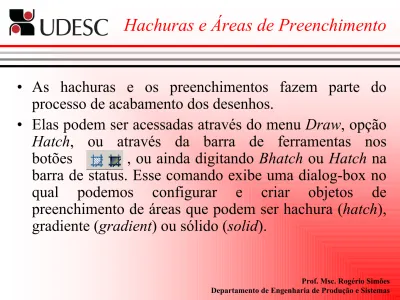

Hachuras e Áreas de Preenchimento

• As hachuras e os preenchimentos fazem parte do

processo de acabamento dos desenhos.

• Elas podem ser acessadas através do menu Draw, opção

Hatch, ou através da barra de ferramentas nos

(2)

(3)

Hachuras e Áreas de Preenchimento

• O lado direito da dialog-box exibe os parâmetros que

definem a área de preenchimento e é comum às três

pastas exibidas do lado esquerdo do dialog-box.

• Parâmetros di lado direito:

– [Boundaries]: limite da área de preenchimento;

• [Add Pick Points]: define os limites da área pela indicação de pontos internos;

• [Select Objects]: define os limites da área pela seleção de objetos;

• [Remove Boundaries]: remove objetos da seleção que definem limites da área de preenchimento;

(4)

Hachuras e Áreas de Preenchimento

– [Options]:

• [Associative]: habilita/desabilita preenchimento associado, isto é, que se ajusta automaticamente a qualquer alteração de seus limites;

• [Create Separate Hatches]: habilita/desabilita preenchimento não-associado;

• [Draw Order]: indica ordem de exibição da hachura:

– [Do not assign]: sem ordem; – [Send to back]: exibe primeiro; – [Bring to front]: exibe por último;

– [Send behind boundary]: exibe antes da borda;

– [Bring in front of boundary]: exibe depois da borda.

– [Inherit

Properties]: permite “herdar” (incorporar)

(5)

Hachuras e Áreas de Preenchimento

• Parâmetros do lado esquerdo: Pasta [Hatch]:

– [Type and Pattern]: tipos e padrões de hachuras;

• [Type]: tipos de hachura:

– [Predefined]: previamente definida pelo parâmetro Pattern;

– [User defined]: definida pela composição de linhas inclinadas, configuráveis pelo usuário.

• [Custom]: criada pelo usuário por customização;

(6)

Hachuras e Áreas de Preenchimento

– [Angle and Scale]: ângulo e escala;

• [Angle]: inclinação das linhas (aplicável para hachuras

predefinidas e definidas pelo usuário);

• [Spacing]: espaçamento entre as linhas (aplicável apenas

para hachuras predefinidas);

• [Double]: Habilita/desabilita linhas cruzadas (aplicável

apenas para hachuras definidas pelo usuário);

• [Spacing]: espaçamento entre linhas (aplicável apenas para

hachuras definidas pelo usuário);

(7)

Hachuras e Áreas de Preenchimento

– [Hatch Origin]: origem da hachura.

• [User current origin]: usar origem corrente (origem do sistema); • [Specified origin]: especificar origem.

– [Click to set new origem]: configura ponto;

– [Default to boundary extents]: define ponto na borda; – [Store as default origin]: configura origem corrente.

• Parâmetros do lado esquerdo: Pasta [Gradient]

– [Color]

• [One color]: preenchimento com graduação de uma cor indo à cor branca ou preta, conforme indicado na opção;

• [Shade/Tint]: A cor de preenchimento pode ser escolhida no ícone à direita

(8)

Hachuras e Áreas de Preenchimento

• [Two color]: preenchimento com graduação em duas cores;

• [Centered]: habilita/desabilita centralização do efeito de graduação de cor;

• [Angle]: ângulo de graduação.

• Opções [Advanced]:

– [Islands]

• [Island detection]: habilita/desabilita reconhecimento de “ilhas” (área de preenchimento interna);

• [Island display style]: modos de reconhecimento de “ilhas”.

– [Normal]: modo normal (detecção de áreas internas e externas); – [Outer]: detecta apenas a área mais externa;

(9)

Hachuras e Áreas de Preenchimento

– [Boundary retention]: tratamento de borda “limite”.

• [Retain boundaries]: habilita/desabilita criação de objetos limite. Se a criação estiver habilitada:

– [Polyline]: cria objeto “limite” como polyline; – [Region]: cria objeto “limite” como region.

– [Boundary set]: no caso de seleção de área por Pick points, define conjunto de objetos que deve ser considerado na definição da área limite de preenchimento.

• [Current viewport]: considera os objetos visíveis na janela corrente; • [New]: permite selecionar o conjunto de objetos.

– [Gap tolerance]: grau de tolerância para definição da área fechada.

• [Tolerance]: aceita valores de 0 a 5.000 unidades.

– [Inherit options]:

• [Use current origin]: usa origem corrente;

(10)

Blocos

• Blocos facilitam o processo de criação e manutenção de

projetos, principalmente se os desenhos tiverem

formas-padrão repetidas

• O bloco pode ser criado através do menu Draw, opção

Block/Make, ou através da barra de ferramentas no

(11)

(12)

Blocos

• Parâmetros:

– [Name]: nome do bloco;

– [Base point]: permite indicar o ponto de inserção do bloco;

• [Pick point]: indica o ponto de inserção na tela;

• [X Y Z]: define as coordenadas do ponto de inserção do bloco.

– [Objects]: seleção dos objetos que irão compor o bloco;

• [Select objects]: permite indicar os objetos na tela; • [Quick select]: chama o comando QSELECT;

• [Retain]: habilita/desabilita conversão dos objetos após a criação dos blocos;

• [Convert to block]: habilita/desabilita conversão dos objetos em bloco;

(13)

Blocos

– [Settings]: configurações

• [Block unit]: configura unidade com a qual o bloco será

criado;

• [Scale uniformly]: habilita/desabilita fator de escala

uniforme;

• [Allow exploding]: habilita/desabilita explosão em sub

componentes;

• [Description]: permite associar um texto de descrição ao

bloco;

• [Hyperlink]: permite associar um hyperlink ao bloco.

(14)

Inserindo Blocos

• O comando Insert insere um bloco em um

desenho. Ele pode ser utilizado através do menu

Insert, opção Block, ou na barra de ferramentas

Draw através do botão , ou digitando na barra

de status o comando Insert.

(15)

(16)

Inserindo Blocos

• Parâmetros:

– [Name]: nome do bloco. O dialog-box disponibiliza a lista dos blocos definidos no desenho;

– [Browse]: abre o dialog-box que permite localizar um arquivo de desenho para ser inserido como um bloco;

– [Insertion point]: definição do ponto no qual o bloco será posicionado;

• [Specify On-screen]: habilita/desabilita indicação de ponto na tela; • [X Y Z]: pondo indicado pelas coordenadas X, Y, Z.

– [Scale]: definição do tamanho (escala) com que o bloco será inserido;

• [Specify On-screen]: habilita/desabilita indicação na tela; • [X Y Z]: fatores de escala em X, Y, Z.

(17)

Inserindo Blocos

– [Rotation]: definição do ângulo de rotação do bloco;

• [Specify On-Screen]: habilita/desabilita na tela;

• [Angle]: ângulo de rotação.

– [Block unit]: unidade a ser utilizada na inserção do

bloco;

• [Unit]: configura a unidade;

• [Fator]: configura fator de escala.

(18)

Layout

• O Layout é um espaço de trabalho auxiliar, criado para

facilitar a preparação da montagem do layout final do

projeto em “ folha de papel”.

• A impressão, neste modo de trabalho, pode ter várias

vistas com escalas diferentes, não sendo necessário

duplicar ou ajustar manualmente o tamanho dos

elementos geométricos.

(19)

Layout

• Pastas do tipo [Layout] podem ser criadas através do menu

Insert, opção Layout, ou através da barra de ferramentas Layouts

, ,ou digitando Layout na barra de status.

• Opções:

– [Copy]: cria cópia de uma pasta tipo [Layout] existente; – [Delete]: apaga uma pasta do tipo [Layout];

– [New]: cria uma pasta do tipo [Layout];

• [Enter new Layout name]: nome da pasta.

– [Template]: cria uma pasta do tipo [Layout] a partir de um arquivo template (modelo) existente;

– [Rename]: renomeia pasta;

(20)

PageSetup

• Configura parâmetros de pastas Layout’s para

prepará-las para a impressão final em papel, em função do

dispositivo de saída gráfica (impressora ou plotter)

configurado. Pode ser acessado através do menu

File,opção Page Setup Manager, ou digitando na barra

de status Pagesetup.

• Opções:

– [Set Current]: define configuração corrente;

– [New]: cria configuração de pasta [Layout];

– [Modify]: modifica configuração existente;

(21)

(22)

(23)

PageSetup

• Parâmetros:

– [Page Setup]: nome da configuração;

– [Printer/plotter]: configuração do dispositivo de saída;

• [Name]: nome do dispositivo de saída;

• [Properties]: abre dialog-box para configuração das propriedades específicas do dispositivo de saída.

– [Paper size]: define dimensões do papel no qual o desenho será impresso; – [Plot area]: define a área de desenho que será impressa;

• [Display]: área exibida na tela;

• [Extents]: área do desenho completo;

• [Layout]: área definida na pasta Layout atual; • [Window]: área retangular definida pelo usuário.

(24)

PageSetup

– [Plot Scale]: escala de plotagem;

• [Scale]: definição de proporção de escala e unidades (1mm=__unidades);

• [Scale lineweights]: habilita/desabilita alteração de espessura de linha por escala;

– [Plot style table]: estilo de plotagem;

– [Shaded viewport options]: opções de impressão para vistas com imagens sombreadas;

• [Quality]: qualidade de impressão.

– [Plot options]: opções extras;

• [Plot with plot styles]: habilita/desabilita impressão com estilos de plotagem; • [Plot paperspace last]: imprime Paper Space por último;

• [Hide paperspace objects]: não imprime objetos em paperspace.

– [Drawing orientation]: orientação do papel.

• [Portrait]: vertical;

(25)

Viewports no Paper Space

• Na primeira vez que a pasta [Layout1] é acessada, o

AutoCAD exibe uma tela com a configuração padrão de

Paper Space com um viewport definido.

• Esse viewport é uma “fotografia” do modelo criado na

pasta [Model]. Desta forma, no Paper Space, não temos

acesso aos objetos criados em Model Space. Podemos

manipular apenas a moldura do viewport.

• Para “mexer” nos objetos exibidos na fotografia, ou

seja, acessar os elementos criados em Model Space, é

necessário “chavear” o espaço de trabalho de Paper

(26)

Viewports no Paper Space

• Essa troca de espaço é feita pelos comando:

– MSPACE ou MS: passa para Model Space (o cursor

vai para dentro da fotografia e os objetos são

identificáveis);

(27)

Preparação de Desenho para Impressão

• Use o Entity Grip para ajustar as dimensões do

viewport ou delete a viewport criada e crie novas

viewports com as dimensões desejadas;

– Para criar novas viewports, vá ao menu View, opção

Viewports e você terá várias formas de criar uma ou mais

viewports de uma única vez.

• Para ajustar a escala de visualização em cada viewport,

será utilizado o comando Zoom, com a opção XP em

Model Space.

– Digite MS para chavear para Model Space e clique na

(28)

Preparação de Desenho para Impressão

– Chame o comando Zoom com a opção Extents para enquadrar

o desenho;

– Chame o comando Zoom com a opção Window para

selecionar as regiões que você quer que apareça na viewport;

– Chame o comando Zoom com a opção (A/BXP) para ajustar a

escala de visualização entre o Paper Space e o Model Space

(A unidades do papel = B unidades do desenho)

– Se for necessário utilize o comando Pan para ajustar a região

de visualização no viewport;

(29)

Preparação de Desenho para Impressão

Obs: Para inibir a visualização do contornos dos

viewports, crie eles em um layer separado e

congele este layer. Desta forma só o conteúdo

dos viewports aparecerão no papel.

(30)

Dimension

• Comando QDIM: cria cotas automaticamente a partir da da

identificação de um conjunto de objetos. Pode ser acessado pelo

menu Dimension, opção Quick Dimension, ou pela barra de

ferramentas no botão , ou digitando QDIM na barra de Status;

• Parâmetros:

– [Select Geometry to dimension]: identifique a geometria a ser cotada.

• [Specify dimension line posicion]: posicione a linha de cota; • [Continuous]: configura cota linear contínua;

• [Staggered]: configura cota linear escalonada;

• [Baseline]: configura cota linear por linha de base; • [Ordinate]: configura cota linear por distância; • [Radius]: configura cota radial;

(31)

Dimension

• [datumPoint]: configura novo ponto base para as cotas por linha de base e por distância;

• [Select new datum point]: seleciona o novo ponto base;

• [Edit]: permite adicionar pontos ao processo de cota automática ou eliminá-los;

– [Indicate dimension point to remove]: indique ponto a ser removido; – [Indicate dimension point to add]: indique ponto a ser adicionado;

• [eXit]: sai da opção;

• [seTtings]: configura identificação de ponto para cota.

(32)

Dimension

• Comando DIMLINEAR: cria cota linear do tipo horizontal, verticar

ou rodada. Pode ser acessado pelo menu Dimension, opção Linear,

ou pela barra de ferramentas no botão , ou digitando

DIMLINEAR na barra de Status;

• Parâmetros:

– [Specify first extension line origin]: 1º ponto da geometria (P1);

• [Specify second extension line origin]: 2º ponto da geometria (P2).

– [Select objects]: objeto a ser cotado;

– [Specify dimension line location]: especifica o tipo (horizontal ou vertical) da cota de acordo com o ponto de posicionamento indicado;

– [Horizontal]: força a criação de cota horizontal; – [Vertical]: força a criação de cota vertical;

(33)

Dimension

• Comando DIMALIGNED: cria cota linear do tipo

horizontal, verticar ou rodada. Pode ser acessado pelo

menu Dimension, opção Aligned, ou pela barra de

ferramentas no botão , ou digitando DIMALIGNED na

barra de Status;

• Parâmetros:

– [Specify first extension line origin]: 1º ponto da geometria (P1);

• [Specify second extension line origin]: 2º ponto da geometria (P2).

– [Select object]: objeto a ser cotado;

(34)

Dimension

• Comando DIMORDINATE: cria cota linear relativa no eixo X e

Y, assumindo a origem do UCS corrente como base para o

cálculo das distâncias. Pode ser acessado pelo menu Dimension,

opção Ordinate, ou pela barra de ferramentas no botão , ou

digitando DIMORDINATE na barra de Status;

• Parâmetros:

– [Specify feature location]: indique o ponto a ser cotado;

– [Specify leader endpoint]: indique a posição da linha de dimensionamento. Esse ponto define o tipo de cota: distância relativa no eixo X ou Y;

(35)

Dimension

• Comandos DIMRADIUS, DIMJOGGED e DIMDIAMETER:

Cria cota radial, cota radial com linha de cota quebrada e cota de

diâmetro respectivamente. Podem ser acessado pelo menu

Dimension, opção Radius, Jogged ou Diameter, ou pela barra de

ferramentas nos botões , ou digitando DIMRADIUS,

DIMJOGGED e DIMDIAMETER na barra de Status;

• Parâmetros:

– [Select arc or cicle]: selecione arco ou circunferência;

(36)

Dimension

• Comando DIMARC: cria cota de comprimento de arco.

Pode ser acessado pelo menu Dimension, opção Arc

Length, ou pela barra de ferramentas no botão , ou

digitando DIMARC na barra de Status;

• Parâmetros:

– [Select arc or polyline arc segment]: delecione arco ou trecho

em arco de polyline;

– [Specify arc length dimension location]: indique o ponto para

posicionar a cota;

(37)

Dimension

• Comando DIMANGULAR: cria cota angular. Pode ser acessado pelo menu Dimension, opção Angular, ou pela barra de ferramentas no botão , ou digitando DIMANGULAR na barra de Status;

• Parâmetros:

– [Select arc, circle, line]: seleciona objeto;

• Arc: conta o ângulo de varredura do arco;

• Circle: considera o centro da circunferência como vértice do ângulo, o ponto de identificação como início e pede a indicação do ponto final do ângulo;

– [Specify second angle endpoint]: indique o ponto final do ângulo;

• Line: cota o ânculo entre duas linhas. Pede a identificação da 2ª linha.

– [Select second line]: indique a 2ª linha.

– [Specify vertex]: permite definir a geometria por vértice, ponto inicial e ponto final.

(38)

Dimension

• Comando DIMBASELINE: cria cotas por linha de base. Pode ser

acessado pelo menu Dimension, opção Baseline, ou pela barra de

ferramentas no botão , ou digitando DIMBASELINE na barra

de Status;

• Parâmetros:

– [Select base dimension]: se a última cota criada não era linear, o comando solicita a identificação da cota linear a ser considerada como base;

– [Specify a second extension line origin]: se a última cota criada era linear, o comando considera essa cota como base e solicita a identificação do 2º ponto da geometria;

(39)

Dimension

• Comando DIMCONTINUE: cria cotas em continuidade. Pode ser

acessado pelo menu Dimension, opção Continue, ou pela barra de

ferramentas no botão , ou digitando DIMCONTINUE na barra

de Status;

• Parâmetros:

– [Select base dimension]: se a última cota criada não era linear, o comando solicita a identificação da cota linear a ser considerada a primeira cota;

– [Specify a second extension line origin]: se a última cota criada era linear, o comando considera essa cota como base e solicita a identificação do 2º ponto da geometria;

(40)

Dimension

• Comando QLEADER: cria linha-guia com texto de anotação

multiline text. Pode ser acessado pelo menu Dimension, opção

Leader, ou pela barra de ferramentas no botão , ou digitando

QLEADER na barra de Status;

• Parâmetros:

– [Specify first leader point]: ponto inicial da linha guia (ponta da seta); – [Specify next point]: próximo ponto, ou <Enter> para finalizar;

– [Specify text width]: largura do texto multiline;

– [Enter first line of annotation text]: 1ª linha de texto;

– [Enter next line of annotation text]: próxima linha de texto, ou <Enter> para finalizar;

– [Mtext]: entra o texto como multiline;

(41)

Dimension

(42)

Dimension

• Pasta [Annotation]: configura os tipos de texto de anotação;

– [Annotation Type]: tipo de objeto a ser usado como texto de anotação;

• [Mtext]: texto multiline;

• [Copy an Object]: copia um objeto (texto multiline, texto de tolerância ou bloco); • [Tolerance]: texto de tolerância;

• [Block Reference]: bloco; • [None]: Nenhum objeto.

– [MText options]: modo de entrada do texto multiline;

• [Prompt for width]: habilita/desabilita solicitação de largura de texto multiline; • [Always left justify]: habilita/desabilita justificação automática à esquerda; • [Frame text]: habilita/desabilita texto multiline com moldura.

– [Annotation Reuse]: modo de reutilização do texto de anotação.

• [None]: nenhum;

(43)

Dimension

• Pasta [Leader Line & Arrow]: configura linhas e setas;

– [Leader line]: linha-guia;

• [Straight]: linhas retas; • [Spline]: linhas curvas.

– [Number of Points]: número de pontos da linda;

• [No Limit]: habilita/desabilita número ilimitado de pontos.

– [Arrowhead]: configura o tipo de seta;

– [Angle Constraints]: define restrições para os ângulos das

linhas

(44)

Dimension

• Pasta [Attachment]: configura o tipo de alinhamento do

texto de anotação multiline.

– [Text on left side]: texto à esquerda;

– [Text on right side]: texto à direita;

– [Top of top line]: acima da linha de topo;

– [Middle of top line]: no meio da linha de topo;

– [Middle of multi-line text]: no meio do texto multiline;

– [Middle of bottom line]: no meio da linha de base;

– [Bottom of bottom line]: abaixo da linha de base;

(45)

Dimension

• Comando TOLERANCE: cria objeto tolerance (símbolo de tolerância)

A configuração de exibição dos valores de cotas com tolerância é

controlada pelo conjunto de atributos de texto do estilo de

dimensionamento (Dimension Style). Pode ser acessado pelo menu

Dimension, opção Tolerance, ou pela barra de ferramentas no botão

, , ou digitando TOLERANCE na barra de Status;

• Parâmetros:

– [Sym]; símbolo geométrico;

– [Tolerance 1] e [Tolerance 2]: valores de tolerância compostos por:

• Símbolo de diâmetro (habilita/desabilita) e valor; • Letras de referências.

– [Datum 1], [Datum 2] e [Datum 3]: dados de refer~encia que podem ser compostos por valor e letra de referência;

(46)

Dimension

• Comando DIMCENTER: cria marcas ou linhas

de centro para arcos e circunferências. Pode ser

acessado pelo menu Dimension, opção Center,

ou pela barra de ferramentas no botão , ou

digitando DIMCENTER na barra de Status;

• Parâmetro:

(47)

Dimension

• Comando DIMEDIT: edita textos de cota. Pode ser

acessado pelo menu Dimension, opção Align Text, ou

pela barra de ferramentas no botão , ou digitando

DIMEDIT na barra de Status;

• Parâmetros:

– [Home]: retorna o texto de dimensionamento para sua posição

original;

– [New]: abre a tela de edição de texto multiline para criar um

texto de dimensionamento;

– [Rotate]: configura ângulo de inclinação da linha base do texto

de dimensionamento;

(48)

Dimension

• Comando DIMTEDIT: edita textos de cota. Pode ser

acessado pela barra de ferramentas no botão , ou

digitando DIMTEDIT na barra de Status;

• Parâmetros:

– [Select Objects]: seleciona objetos;

– [Specify new location for dimension text]: especifica uma

nova posição para o texto;

– [Left]: alinha o texto à esquerda;

– [Right]: alinha o texto à direita;

– [Home]: retorna o texto de dimensionamento para sua posição

original;

(49)

Dimension

• Comando DIMSTYLE: configura estilo de

dimensionamento. Toda cota está associada a um estilo

(50)

(51)

Dimension

• Opções:

– [Set Current]: configura o estilo selecionado à esquerda como corrente;

– [New]: define um novo estilo a partir de um preexistente. É possível escolher os tipos de cota que serão herdados pelo novo estilo no dialog-box.

• [New Style Name]: nome do novo estilo;

• [Start With]: nome de um estilo preexistente a partir do qual o novo deve ser definido;

• [Use for]: o estilo de cota que será definido (linear, angular, radial, de diâmetro, por distância, etc).

– [Modify]: modifica estilo;

– [Override]: sobrepõe uma configuração;

(52)

Dimension

• As opções [New], [Modify] e [Override] abrem o mesmo

dialog-box de configurações de estilo de dimensionamento;

• Este dialog-box é composto por sete pastas:

– [Lines]: configura linhas;

– [Symbols and Arrows]: configura terminadores; – [Text]: configura textos de cota;

– [Fit]: configura controle de ajustes de posicionamento de elementos de cota (terminadores e textos);

– [Primary Units]: controla sistema principal de unidade;

– [Alternate Units]: configura sistema alternativo de unidades; – [Tolerance]: configura textos de tolerância.

(53)

Dimension

(54)

Dimension

– [Dimension Line]: linha de cota;

• [Color]: cor;

• [Lineweight]: espessura de traço;

• [Extend beyond ticks]: no caso de terminadores do tipo

traço, define a distância que a linha de cota ultrapassa o

terminador;

• [Baseline spacing]: espaçamento entre cotas por linha de

base;

• [Supress]

– [Dim Line 1]: habilita/desabilita eliminação da 1ª metade da linha de cota;

(55)

Dimension

– [Extension Lines]:

• [Color]: Cor;

• [Linetype ext Line 1]: configura tipo de linha da 1ª linha de extensão; • [Linetype ext Line 2]: configura tipo de linha da 2ª linha de extensão; • [Lineweight]: espessura do traço;

• [Supress]

– [Ext Line 1]: habilita/desabilita eliminação da 1ª metade da linha de extensão;

– [Ext Line 2]: habilita/desabilita eliminação da 2ª metade da linha de extensão.

• [Extend beyond dim lines]: define a distância que a linha de extensão ultrapassa a linha de cota;

• [Offset from origin]: distância entre o ponto cotado e o início da linha de extensão;

(56)

Dimension

(57)

Dimension

– [Arrowhwads]: terminadores;

• [First]: configura 1º terminador; • [Second]: configura 2º terminador;

• [Leader]: configura terminador da linha guia; • [Arrow size]: tamanho do terminador.

– [Certer marks]: mascas de centro;

• [None]: nenhuma;

• [Mark]: marca de centro; • [Line]: linha de centro;

• [Size]: tamanho da marca de centro.

– [Arc length symbol]: símbolo de comprimento de arco;

• [Preciding dimension text]: antes do texto de cota; • [Above dimension text]: acima do textp de cota; • [None]: nenhum.

(58)

Dimension

(59)

Dimension

– [Text Apperance]: aparência do texto de cota;

• [Text style]: estilo do texto; • [Text color]: cor do texto;

• [Fill color]: cor de fundo do texto; • [Text hight]: altura do texto;

• [Fraction height scale]: no caso de unidade fracional, define a proporção do texto fracional em relação ao texto normal;

• [Draw frame around text]: habilita/desabilita exibição de caixa de texto.

– [Text Placement]: posicionamento do texto na cota;

• [Vertical]: posicionamento vertical com relação à linha de cota;

(60)

Dimension

• [Horizontal]: posicionamento horizontal com relação às linhas de extensão;

– [Centered]: centralizado;

– [At Ext Line 1]: próximo à 1ª linha de extensão; – [At Ext Line 2]: próximo à 2ª linha de extensão; – [Over Ext Line 1]: sobre à 1ª linha de extensão; – [Over Ext Line 2]: sobre à 2ª linha de extensão;

• [Offset from dim line]: distância da linha de cota.

– [Text Aligment]: alinhamento de texto.

• [Horizontal]: sempre horizontal;

(61)

Dimension

(62)

Dimension

– [Fit options]: caso não haja espaço suficiente na linha de cota

para o posicionamento do texto e dos terminadores, o primeiro

elemento a ser deslocado para fora da linha de cota será

(serão):

• [Either the text of arrows]: ou o texto ou os terminadores, o que se ajustar melhor;

• [Arrows]: os terminadores; • [Text]: o texto;

• [Both text and arrows]: o texto e os terminadores;

• [Always keep text between text ext lines]: sempre manter o texto entre as linhas de extensão;

(63)

Dimension

– [Text Placement]: quando o texto não está na posição padrão:

• [Beside the dimension line]: reposiciona o texto ao lado da linha de cota;

• [Over the dimension line, with a leader]: sobre a linha de cota, com linha-guia; • [Over the dimension line, without a leader]: sobre a linha de cota, sem

linha-guia.

– [Scale for Dimension Features]: fator de escala para objetos de dimensionamento:

• [Use overall scale off]: configura fator de escala global;

• [Scale dimensions to layout (paperspace)]: habilita/desabilita escala com relação ao Paper Space.

– [Fine Tunning]:

• [Place text manually when dimensioning]: habilita/desabilita posicionamento manual;

(64)

Dimension

(65)

Dimension

– [Linear Dimension]: dimensões lineares;

• [Unit format]: unidade (decimal, polegada,...);

• [Precision]: precisão numérica (número de casas depois da vírgula) a ser exibida no texto da cota;

• [Fraction format]: no caso de unidade fracional, configura o tipo de representação da parte fracional (barra horizontal ou diagonal);

• [Decimal separator]: define indicador de casa decimal (ponto, vírgula ou espaço)

• [Round off]: fator de arredondamento; • [Prefix]: Texto de prefixo;

• [Sufix]: texto sufixo.

– [Measure Scale]: escala de medida;

• [Scale factor]:fator de multiplicação;

(66)

Dimension

– [Zero Suppression]: tratamento de ‘zeros’;

• [Leading]: não exibe zeros antes do ponto decimal; • [Trailing]: não exibe zeros não significativos à direita; • [0 Feet]: não exibe zeros não significativos para pés;

• [0 Inches]: não exibe zeros não significativos para polegadas.

– [Angular Dimension]: dimensões angulares;

• [Unit format]: unidade (grau, radiano, etc);

• [Precision]: precisão numérica ( número de casas depois da vírgula) a ser exibida no texto de cota.

– [Zero Suppression]: tratamento de ‘zeros’.

(67)

Dimension

(68)

Dimension

– [Display alternate units]: habilita/desabilita utilização de unidade alternativa; – [Alternate Units]: unidade alternativa;

• [Unit format]: unidade (decimal, polegada,...)

• [Precision]: precisão numérica (número de casas de pois da vírgula) a ser exibida no texto de cota;

• [Multiple for all units]: fator multiplicador para todas as unidades; • [Round distances to]: fator de arredondamento;

• [Prefix]: texto prefixo; • [Sufix]: texto sufixo.

– [Zero Suppression]: tratamento de ‘zeros’;

• [0 Inches]: não exibe zeros não significativos para polegadas. – [Placement]: posicionamento:

(69)

Dimension

(70)

Dimension

– [Tolerance Format]: formato dos textos de tolerância;

• [Method]: método;

– [None]: sem texto de tolerância; – [Symmetrical]: tolerância simétrica; – [Deviation]: desvio;

– [Limits]: limites;

– [Basic]: texto de tolerãncia indicado por moldura.

• [Precision]: precisão numérica (número de casas de pois da vírgula) a ser exibida;

• [Upper value]: valor de tolerância superior; • [Lower value]: valor de tolerância inferior;

• [Scaling for height]: fator de proporcionalidade com relação ao texto principal;

• [Vertical position]: posicionamento do texto de tolerância.

(71)

Dimension

• [0 Inches]: não exibe zeros não significativos para polegadas.

– [Alernative Unit Tolerance]: formato dos textos de tolerância na unidade alternativa;

• [Precision]: precisão numérica (número de casas de pois da vírgula) a ser exibida.
