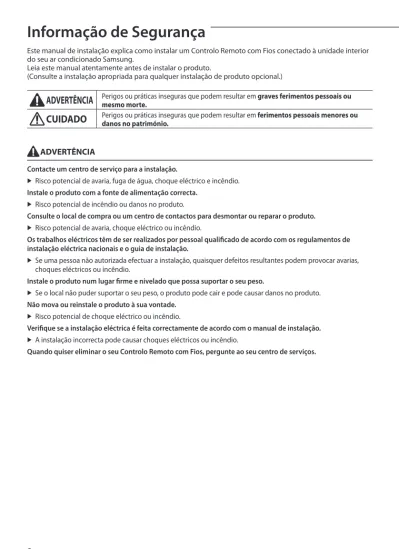

Informação de Segurança

22

Loading....

Loading....

Loading....

Loading....

Loading....

Texto

(1)

ADVERTÊNCIA

Contacte um centro de serviço para a instalação.

 Risco potencial de avaria, fuga de água, choque eléctrico e incêndio.

Instale o produto com a fonte de alimentação correcta.

 Risco potencial de incêndio ou danos no produto.

Consulte o local de compra ou um centro de contactos para desmontar ou reparar o produto.

 Risco potencial de avaria, choque eléctrico ou incêndio.

Os trabalhos eléctricos têm de ser realizados por pessoal qualificado de acordo com os regulamentos de instalação eléctrica nacionais e o guia de instalação.

 Se uma pessoa não autorizada efectuar a instalação, quaisquer defeitos resultantes podem provocar avarias, choques eléctricos ou incêndio.

Instale o produto num lugar firme e nivelado que possa suportar o seu peso.

 Se o local não puder suportar o seu peso, o produto pode cair e pode causar danos no produto.

Não mova ou reinstale o produto à sua vontade.

 Risco potencial de choque eléctrico ou incêndio.

Verifique se a instalação eléctrica é feita correctamente de acordo com o manual de instalação.

 A instalação incorrecta pode causar choques eléctricos ou incêndio.

Quando quiser eliminar o seu Controlo Remoto com Fios, pergunte ao seu centro de serviços.

Este manual de instalação explica como instalar um Controlo Remoto com Fios conectado à unidade interior do seu ar condicionado Samsung.

Leia este manual atentamente antes de instalar o produto.

(Consulte a instalação apropriada para qualquer instalação de produto opcional.)

ADVERTÊNCIA

Perigos ou práticas inseguras que podem resultar em graves ferimentos pessoais ou mesmo morte.

CUIDADO

Perigos ou práticas inseguras que podem resultar em ferimentos pessoais menores ou danos no património.

(2)

POR

TUGUÊS

CUIDADO

Não instale o produto onde exista gás combustível.

 Risco potencial de incêndio e explosão.

Assegure-se de que não entra água no Controlo Remoto com Fios.

 Risco potencial de choque eléctrico ou incêndio.

Instale o ar condicionado afastado da exposição directa à luz solar com uma temperatura ambiente entre os 0°C(32°F) e os 39°C(102°F).

 Risco potencial de choque eléctrico ou avaria.

Não manuseie o produto com objectos afiados.

 Risco potencial de choque eléctrico ou danos no produto.

Não instale o produto em áreas expostas a óleo ou vapor.

 Risco potencial de choque eléctrico ou avaria.

Não coloque pressão desnecessária sobre o cabo de alimentação.

 Risco potencial de cabo partido e incêndio e explosão.

Não instale o produto em áreas com uso frequente de spray ácido ou alcalino.

 Risco potencial de choque eléctrico ou mau funcionamento do produto.

Não conecte o cabo de alimentação a um terminal de comunicação.

 Risco potencial de incêndio.

Tenha cuidado para não causar interferência com quaisquer outros aparelhos eléctricos se o produto estiver instalado num local tal como um hospital.

(3)

Acessórios opcionais

Dimensões Exteriores

120.0(4.72) 124.0(4.88) 63.8(2.51) 19.5(0.76) [Unidade : mm (pol.)] Controlo Remoto

com Fios (1) Braçadeira suporte (2) Grampo do cabo (3) Parafuso M4X16 (5) Utilizador (1) Manual do instalação (1) Manual de Terminal em U (6)

• O Controlo Remoto com Fios deve ser instalado por um perito em instalações.

• Verifique e confirme que a corrente se encontra desligada antes de instalar o seu Controlo Remoto com Fios. • Instale os cabos do Controlo Remoto com Fios em conformidade com as normas de cablagem eléctrica e permita

que este passe através da área interior da parede para que as outras pessoas não o consigam alcançar.

(4)

POR

TUGUÊS

Instalação do Controlo Remoto com Fios

Carregue nos dois ganchos ao mesmo tempo.

1. Carregue nos dois ganchos na base do seu Controlo Remoto com Fios ao mesmo tempo e depois puxe a tampa frontal para a separar da tampa traseira.

2. Coloque o cabo de alimentação e o cabo de comunicação de forma que se encaixem no revestimento ao longo das extremidades da tampa traseira.

<Quando o cabo não está oculto> <Quando o cabo está oculto>

15cm(6pol.)

10cm(4pol.)

Se necessitar de mais espaço para os trabalhos de instalação eléctrica, pode tirar.

• Insira uma chave de parafusos de cabeça plana na ranhura quadrada na área superior do gancho para o desmontar facilmente.

(5)

Instalação do Controlo Remoto com Fios

4. Remontagem do seu Controlo Remoto com Fios.

3. Utilizando mais de dois parafusos, fixe com firmeza a cobertura posterior do controlo remoto à parede e ligue os cabos de alimentação e comunicação ([F3, F4] ou [3, 4]) ao terminal na parte posterior da cobertura, certificando-se de que estes cabos têm uma extensão razoável.

10 mm(0,4 pol.) ou mais 10 mm(0,4 pol.) ou mais 50 mm(2 pol.) ou mais 10 mm(0,4 pol.) ou mais Orifício do parafuso Capa Traseira Capa Dianteira Terminal PCB Fio (não fornecido)

 Antes de fixar a tampa traseira, assegure-se de deixar, pelo menos, 10 mm(0,4 pol.) de espaço no lado superior, no lado esquerdo, no lado direito e 50 mm(2 pol.) de espaço livre no lado inferior.

 Tem de encaixar os parafusos nos respectivos orifícios.

Unidade Interior

Controlo Remoto com Fio

 Não aperte os parafusos no terminal PCB com demasiada força.

W t G E F L Stud D

• Os parafusos no terminal PCB têm de ser apertados com torque de aperto com menos de 6N-cm. Se o torque de aperto for superior, pode danificar a rosca do parfuso.

• Quando instalar um Controlo Remoto com Fios usando um cabo com mais de 10 m(32,80 pé), tem de instalar o cabo de comunicação e o cabo de alimentação em separado. (Uma interferência eléctrica pode causar mau funcionamento no seu Controlo Remoto com Fios).

• Quando instalar o seu Controlo Remoto com Fios na parede, considere o tamanho do orifício na parede e escolha um fio com uma espessura apropriada.

• Fio que é conectável ao PCB do Controlo Remoto com Fios.

- Se instalar o Controlo Remoto com Fios por emenda, instale-o de acordo com a especificação do cabo do Terminal em U. - Se instalar o controlo remoto com fios utilizando dois pedaços de cabo em PVC, retire 30 cm (12 pol.) da bainha do cabo e instale-o apenas com os dois pedaços de cabo. (Especificação recomendada: AWG20) • O seguinte são as especificações do terminal do anel de compressão conectado ao PCB do seu Controlo Remoto com Fios. CUIDADO • Alinhar primeiro o controlo com a ranhura superior e inserir virando-o para baixo conforme ilustrado na imagem.

Depois da montagem, verificar e confirmar de que não existem quaisquer fios presos no espaço entre a tampa traseira e frontal.

Intervalo de cabos

permitidos Tamanho nominalTamanho do perno Tamanho de base [mm (pol.)] AWG (pol.mm22) mm2 (pol.2) mm (pol.) t øD G E F W L 22~16 0,25~1,65 (0,0003 ~ 0,0025) 1,5 (0,0023) 3 (0,1181) 0,7 (0,0275) 3,8 (0,1496) 10,0 (0,3937) 4,5 (0,1771) 6,5 (0,2559) 6,0 (0,2362) 21,2 (0,8346)

 Distância máxima para conectar o cabo de comunicação e alimentação : 100 m(328 pé)

(6)

POR

TUGUÊS

Localizar a sua Unidade Interior a partir do Controlo Remoto com Fios

1. A localização do seu Controlo Remoto com fios irá iniciar-se automaticamente quando ligar a corrente depois da instalação.

2. Se desejar efectuar a localização novamente após a instalação, pressione as teclas Delete e ESC ao mesmo tempo por mais de cinco segundos.

 O sistema irá reiniciar e a localização será novamente iniciada.

3. Durante a localização, o número total de unidades interiores e o ventilador (ERV) actualmente procurados será exibido.

4. Pode demorar cerca de 5 minutos na instalação inicial ou ao repor a definição da unidade principal. Exibe o número total de

unidades procuradas

Indica a localização em progresso

• Se desejar efectuar a localização novamente após a instalação, pressione as teclas Delete e ESC ao mesmo tempo

por mais de cinco segundos.

(7)

34

COM2(F3, F4) COM2(F3, F4) COM2(F3, F4)

COM1(F1, F2) COM1(F1, F2)

Ventilador(ERV) Ventilador(ERV) Ventilador(ERV)

Controlo Remoto

com Fios Controlo Remoto com Fios Controlo Remoto com Fios Ventilador Principal (ERV)

Controlo Individual com o seu Controlo Remoto com Fios

 O controlo individual significa que está a utilizar um controlo remoto para controlar uma unidade interior ou ventilador (ERV).

Quando conectado apenas a uma Unidade Interior

Quando conectado apenas a um Ventilador (ERV)

Unidade Exterior Unidade Interior COM1(F1, F2) COM2(F3, F4) COM1(F1, F2) COM2(F3, F4) COM2(F3, F4) Controlo Remoto

com Fios Controlo Remoto com Fios Controlo Remoto com Fios

Unidade Interior Unidade Interior

• Independentemente do endereço de grupo interior (endereço RMC) ou do endereço de grupo do ventilador (ERV), apenas a unidade inteiror conectada a COM2 será controlada individualmente.

(8)

POR TUGUÊS Unidade Exterior Unidade Interior Controlo Remoto com Fios Unidade Exterior Unidade Interior COM1(F1, F2) COM2(F3, F4) COM1(F1, F2) COM2(F3, F4) Unidade Exterior COM1(F1, F2) COM1(F1, F2) Controlo Remoto com Fios COM2(F3, F4) COM2(F3, F4) COM1(F1, F2)

Unidade Interior Unidade Interior Unidade Interior

Controlo de Grupo com o seu Controlo Remoto com Fios

 Controlo de Grupo significa que está a usar um Controlo Remoto com Fios para controlar duas ou mais unidades internas e um ventilador (ERV) ao mesmo tempo.

Quando conectado apenas a uma Unidade Interior

(1) Usando um Controlo Remoto com Fios para controlar três unidades interiores

(2) Usando um Controlo Remoto com fios para controlar as unidades interiores conectado a uma unidade exterior diferente

• Independentemente do endereço de grupo da unidade interior (endereço RMC), apenas as unidades interiores conectadas a COM2 são controladas em grupo.

• Independentemente das suas unidades exteriores, pode controlar um máximo de 16 unidades interiores como grupo. • O endereço de cada unidade exterior tem de ser definido de modo diferente quando houver controlo de um

grupo de unidades interiores ligadas a unidades exteriores diferentes.

(9)

Quando conectado apenas a um Ventilador (ERV)

(1) Usando um Controlo Remoto com Fios para controlar três ventiladores (ERV) 34 Controlo Remoto com Fios COM2(F3, F4) Ventilador Principal (ERV) COM1(F1, F2)

Ventilador(ERV) Ventilador(ERV) Ventilador(ERV)

COM1(F1, F2)

COM2(F3, F4) COM1(F1, F2)

• Independentemente do endereço de grupo (endereço RMC) do ventilador (ERV), apenas o ventilador (ERV) conectado a COM2 é controlado em grupo.

(10)

POR TUGUÊS Unidade Exterior COM1(F1, F2) COM1(F1, F2) Controlo Remoto com Fios COM2(F3, F4) COM2(F3, F4) COM1(F1, F2)

Unidade Interior Unidade Interior Unidade Interior

COM2(F3, F4)

Ventilador(ERV)

Quando conectado a uma unidade interior e a um ventilador (ERV) em conjunto

(1) Usando um Controlo Remoto com Fios para controlar unidades interiores múltiplas e ventilador (ERV) (2) Usando um Controlo Remoto com fios para controlar as unidades interiores conectadas a uma unidade exterior diferente e a um ventilador (ERV) Unidade Exterior Unidade Interior Controlo Remoto com Fios Unidade Exterior Unidade Interior COM1(F1, F2) COM2(F3, F4) COM1(F1, F2) Ventilador(ERV) COM2(F3, F4) • Independentemente do endereço de grupo da unidade interior (endereço RMC), apenas as unidades interiores e o ventilador (VER) conectados a COM2 são controlados em grupo. • Usando o controlo de unidades interiores e ventiladores (ERV) simultaneamente em grupo, podemos controlar no máximo um total de 16 unidades interiores e ventiladores (ERV). • Se pretender utilizar a função de poupança de energia, tem que se conectar o Controlo Remoto com fios apenas a uma unidade interior ou um ventilador (ERV). CUIDADO

(11)

Unidade Exterior

Unidade Interior COM1(F1, F2)

Controlo Remoto com Fios (Principal) COM2(F3, F4)

Controlo Remoto com Fios (Secundário)

Controlo Remoto com Fios (Principal) COM2(F3, F4)

Ventilador Principal (ERV)

COM1(F1, F2)

Ventilador(ERV)

Controlo Remoto com Fios (Secundário)

Controlar controlo remoto 2

 Controlo Remoto-2 está a controlar uma unidade interior, o ventilador (ERV) ou um grupo de unidades interiores e ventilador (ERV) com dois controlos remotos.

Quando conectado apenas a uma Unidade Interior

Quando conectado apenas a um Ventilador (ERV)

• Para as configurações do Controlo Remoto com Fios secundário, consulte as secções sobre funções adicionais do Controlo Remoto com Fios. (Consultar a página 19)

0 : Principal, 1 : Secundário

(12)

POR TUGUÊS Unidade Exterior Unidade Interior COM1(F1, F2) Controlo Remoto com Fios (Principal)

COM2(F3, F4)

Controlo Remoto com Fios (Secundário) COM2(F3, F4)

Ventilador(ERV)

Quando conectado a uma unidade interior e a um ventilador (ERV) em conjunto

• Independentemente do endereço de grupo da unidade interior (endereço RMC), apenas as unidades interiores conectadas a COM2 são controladas por 2 controlos remotos.

• Para as configurações do Controlo Remoto com Fios secundário, consulte as secções sobre funções adicionais do Controlo Remoto com Fios. (Consultar a página 19)

0 : Principal, 1 : Secundário

(13)

Iniciar a comunicação do seu Controlo Remoto com Fios

O controlo remoto com fios terá de ser inicializado se houver alguma alteração no estado da instalação. - Alteração do número do ventilador (ERV)/unidade interior ou respectivo endereço

1. Pressione as teclas Delete (Apagar) e ESC ao mesmo tempo durante mais de cinco segundos.

 O seu controlo remoto com fios será iniciado e o aparelho irá procurar novamente as unidades interiores/ ventilador (ERV) conectados ao seu controlo remoto com fios.

(14)

POR

TUGUÊS

Ecrã LCD

Erros exibidos no seu controlo remoto com fios

 Os códigos de erro para o seu controlo remoto com fios e o produto conectado ao seu controlo remoto com fios serão exibidos no ecrã LCD.

Unidade Interior

Quando ocorrer um erro nas suas unidades interiores/exteriores (Visor de Grupo do Produto : A)

 O endereço do produto para o erro será exibido, seguido por um código de erro. Exemplo : Erro 101 ocorre para a Unidade Interior cujo endereço composto é 200012.

Ventilador(ERV)

Quando ocorrer um erro no seu Ventilador (ERV) (Visor de Grupo do Produto : B)

 O endereço do produto para o erro será exibido, seguido por um código de erro. Exemplo : Ocorreu Erro 121 no Ventilador (ERV) cujo endereço composto é 300012.

Quando ocorrer um erro no seu controlo remoto com fios

 Apenas será exibido um código de erro. (Não será exibido qualquer endereço). Exemplo : Ocorreu Erro 601 no seu Controlo Remoto com Fios.

(15)

Ecrã Descrição

Erro de comunicação entre o controlo remoto com fios e as unidades interior/ERV depois de comunicação bem-sucedida.

Sem comunicação entre os controlos remotos com fios Principal (Master) e Secundário (Slave). Se o seguimento (tracking) entre o controlo remoto com fios e a unidade interior/ventilador (ERV) não for concluído num período superior a 3 minutos

(incluindo erro de comunicação entre as unidades interiores e as unidades exteriores) Mais de 16 unidades interiores/ERV instaladas.

Dois ou mais controlos remotos com fios estão configurados como Secundários (Slave). Erro de Open/Short (Abrir/Curto) do sensor de Temperatura.

Erro de EEPROM

Códigos de Erro do Controlo Remoto com Fios

• Para os códigos de erro para as suas unidades interiores/exteriores e ventilador (ERV), consulte o manual de instalação de cada aparelho.

CUIDADO

[Definir/cancelar a definição da unidade interior principal de modo funcionamento (Master)]

• A definição da unidade interior principal (Master) passa simplesmente por seleccionar uma unidade interior que servirá de padrão de entre as várias unidades interiores, para evitar uma operação combinada (ou seja, uma ou mais unidades interiores a funcionar num modo de operação diferente).

- Definir: ligue apenas 1 unidade interior e interrompa a operação. Em seguida, carregue sem soltar o botão

Mode (Modo) durante 5 segundos para definir a unidade interior como “Mode master indoor unit” (Unidade

interior principal de modo funcionamento (Master))

- Cancelar: ligue apenas 1 unidade interior e interrompa a operação. Em seguida, carregue sem soltar o botão

Fan speed (Velocidade da ventoinha) durante 5 segundos para cancelar a definição “Mode master indoor

(16)

POR

TUGUÊS

Menu Principal Submenu 56 1 2 3 4 Bits de dados

Funções Adicionais para o seu Controlo Remoto com Fios

(17)

1. Se pretende usar as várias funções adicionais para o seu Controlo Remoto com fios, pressione as teclas Delete e Set (Configurar) em simultâneo por mais de três segundos.

 Irá entrar nas configurações de funções adicionais, e o (menu principal) será exibido.

2. Consulte a lista de funções adicionais para o seu Controlo Remoto com Fios na próxima página e seleccione o menu desejado.

Usando os botões [∧]/[∨], seleccione um número do menu principal e pressione o botão [>] para entrar no ecrã

de configuração do submenu.

Usando os botões [∧]/[∨], seleccione um número do submenu e pressione o botão [>] para entrar no ecrã de

configuração de dados.

 Quando entrar na fase de configuração, a configuração actual será exibida.

 Consulte o quadro para as configurações de dados.

Usando os botões [∧]/[∨], seleccione as configurações. Pressione o botão [>] para passar para a configuração

seguinte.

Pressione a tecla Set (Configurar) para guardar as configurações e sair do ecrã de configuração do submenu. Pressione o botão ESC para sair para o modo normal.

• Enquanto estiver a configurar os dados, pode utilizar os botões [<]/[>] para configurar o intervalo dos bits de dados. • Enquanto estiver a configurar a configuração, pressione o botão ESC para sair para o submenu de

(18)

POR

TUGUÊS

Funções Adicionais para o seu Controlo Remoto com Fios

• “NONE” será exibido se a unidade interior não suportar a função. Em alguns casos, a configuração pode não ser possível ou pode não ser aplicada apesar de estar configurado na unidade.

• Se a inicialização da comunicação for necessária depois da configuração, o sistema irá reiniciar automaticamente e a comunicação será inicializada.

Menu

principal Submenu Função Bits de dados Configuração de Fábrica Descrição Unidade

1

1 Configurar/Verificar opção de controlo remoto sem fios (1)

Selecção de Cooling/Heating

(Arrefecimento/Aquecimento) 1 0

0 – Cooling/Heating (Arrefecimento/ Aquecimento),

1 – apenas Cooling (Arrefecimento) -Uso de controlo remoto sem fios 2 1 0 – Não usar, 1 - Usar -Controlo Remoto com Fios Master/Slave

(Principal/Secundário) 3 0 1- Slave (Secundário)0 –Master(Principal), -Unidade Temperatura 4 0 0 – Celcius(°C), 1 – Fahrenheit(°F)

-2 Configurar/Verificar opção de controlo remoto sem fios (2)

Selecção do sensor de temperatura 1 0 1 - Controlo Remoto com Fios0 – Unidade interior,

-Uso de temperatura média 2 0 0 – Não usar, 1 - Usar

-Uso do modo Auto 3 1 0 – Não usar, 1 - Usar

-Temperatura no Ecrã 4 0 0 – Temperatura seleccionada,1 – Temperatura ambiente -Função do botão On/Off

(Ligar/Desligar) do AC 5 1

0 – Unidade interior, + ERV, 1 – Unidade interior apenas,

2 – ERV apenas.

-3 Configuração/verificaçãoBlade (Lâmina)

Bloqueio da Lâmina 1 1 0 0 – Desbloquear, 1 – Bloquear -Bloqueio da Lâmina 2 2 0 0 – Desbloquear, 1 – Bloquear -Bloqueio da Lâmina 3 3 0 0 – Desbloquear, 1 – Bloquear -Bloqueio da Lâmina 4 4 0 0 – Desbloquear, 1 – Bloquear -4 Configuração/verificaçãoOpção ERV

Uso do modo By-pass (delete this to not

confuse customers) 1 0 0 – Não usar, 1 - Usar

-Uso do modo Auto 2 0 0 – Não usar, 1 - Usar

-Uso do modo de purificação de ar 3 0 0 – Não usar, 1 - Usar

-Uso do controlo externo 4 0 0 – Não usar, 1 - Usar

-5 Compensação da Temperatura Ambiente Valor de compensação da temperatura 4,5,6Referência Controlo Temperatura 1,2,3 00 -9 ~ 40°C (15~104°F)-9,9 ~ 9,9°C 0,1°C0,1°C 6 Número de unidades conectadas Número de unidades interioresNúmero de ERVs 1,23,4 -- 0 ~ 160 ~ 16 - -7 Aumento/decréscimo da temperatura desejado (apenas °C) 1 0 0-1°C, 1-0.5°C, 2-0.1°C

-8 de Poupança de Energia do ERV Programar/Verificar Operação (Free Cooling)

Seleccionar Operação de poupança de

energia (Free Cooling) 1 0

0-Funcionamento ON/ OFF; 1-Activação de modo poupança de energia

(Free Cooling: diferença de temperatura para ar exterior, em arrefecimento)

-Temperatura mínima de ar exterior para

arrefecimento 3,4 15 5 ~ 15°C (41~59°F)

-0 Configuração de fábrica 1 0 1 – Configuração de Fábrica0 – Inalterado,

-2 12 Código de SoftwareVersão do Software 1~61~6 -- Código de SoftwareVersão do Software -

-3

1 Temperatura ambiente da unidade interior 1,2,3 - Temperatura ambiente °C

2 Temperatura EVA IN da unidade interior 1,2,3 - Temperatura EVA IN °C

3 Temperatura EVA OUT da unidade interior 1,2,3 - Temperatura EVA OUT °C

4 Passo EEV da unidade interior 1,2,3 - Passo EEV

-5 Verificação opção da unidade Interior (1)

Uso do controlo centralizado 1 - 0 – Não usar, 1 - Usar -Uso de bomba de condensados 2 - 0 – Não usar, 1 - Usar -Uso de bateria aquecimento elétrico 3 - 0 – Não usar, 1 - Usar -Uso de bateria de água quente 4 - 0 – Não usar, 1 - Usar

(19)

-Menu

principal Submenu Função Bits de dados Configuração de Fábrica Descrição Unidade

3 6 Verificação opção da unidade Interior (2)

Uso de contato de controlo externo 1 - 0 – Não usar, 1 - Usar

-Uso de compensação RPM 2 - 0 – Não usar, 1 - Usar

-Tempo do Filtro 3 - 0 – 2000 horas, 1 – 1000 horas -Temperatura de compensação para

aquecimento 4 - 0-2°C, 1-5°C

-Passo de EEV para OFF em aquecimento 5 - 0 – 1/80 passos, 1 – 80

-4 1

Definição de opções para unidade interior/ventilador

(ERV) 2)*

Definição/verificação do endereço 1234 - - Endereço MAIN (00H-4FH)Endereço MAIN (00H-4FH) -

-56 - Endereço RMC (00H-FEH)

-2 Definição/verificação do código de produto 1)*

-Consulte o manual de instalação da unidade interior ligada/do

ventilador (ERV) ligado

-3 Definição/verificação da opção de instalação 1 1)* -

-4 Definição/verificação da opção de instalação 2 1)* -

-7 Definição do endereço do MCU/da porta 1,2,4 - Endereço do MCU (00 a 15) Endereço da porta (A a F)

-5

1 Definição/verificação da Mini AHU Configurar/verificar humidadeConfigurar/Verificar RPM 3,46 -- 0 – 30, 1 - 40, 2 - 500~31 passos 1 passo -2 temperatura de descarga da Definição/verificação da

unidade interior

Uso do controlo de temperatura de descarga 1 - 0 – Não usar, 1 - Usar -Temperatura descarga para arrefecimento 3,4 - 8~25°C (46~77°F) 1°C

Temperatura descarga para aquecimento 5,6 - 18~43°C (64~109°F) 1°C 3 descarga de ar da unidade de Ar NovoVerificação da temperatura de Temperatura descarga de arrefecimentoTemperatura descarga de aquecimento 1,23,4 -- 13~25°C (55.4~77°F)18~30°C (64~86°F) 1°C1°C

6

1 Configurar/verificar ERV Plus

Uso da prevenção insuflação de ar frio 1 - 0 – Não usar, 1 - Usar -Uso de humidificação quando o

aquecimento está desligado 2 - 0 – Não usar, 1 - Usar -Uso de ventilação durante operação de

descongelamento 3 - 0 – Não usar, 1 - Usar

-Uso de humidificação aquando aquecimento 4 - 0 – Não usar, 1 - Usar -2 Configurar/verificar temperatura ERV Plus ArrefecimentoAquecimento 1,23,4 -- 15~30°C (59~86°F)15~30°C (59~86°F) 1°C1°C 3 Configurar/verificar temperatura modo Auto de ERV Plus Configurar diferença de temperaturaConfigurar Temperatura 1,23,4 -- 15~30°C (59~86°F)5~15°C (41~59°F) 1°C1°C

4

Configurar/verificar a temperatura de compensação A sob o controlo de

EEV em Aquecimento para ERV Plus 1,2 - 0~10°C 1°C

Configurar/verificar a temperatura de compensação B sob o controlo de

EEV em Aquecimento para ERV Plus 3

-0 – Não usar o humidificador (0°C/32°F),

1 – Usar o humidificador (10°C/50°F) -5 Configurar/verificar RPM da ventoinha ERV Plus RPM de insuflação do arRPM de extração do ar 1,23,4 -- 10~27 passos10~27 passos 1 passo1 passo

7

1 Definição/verificação de componente Master (Componente Master, cabo

F3F4)

Definição/verificação de componente

Master (U.I) 123456 - Endereço

-2 Definição/verificação de componente Master (ERV) 123456 - Endereço

-3 Definição/verificação da unidade interior de funcionamento Master (unidade interior Master, cabo

F1F2) 3)*

Verificação da unidade interior Master 123456 - Endereço -4 Definição da unidade interior Master 1 - 0-Não utilizar, 1-Utilizar, 2-Libertar

(20)

-POR

TUGUÊS

1)* O total de códigos de opção são 24 dígitos. Pode configurar seis dígitos de uma só vez e é distinguido por número de página. Pressionar o botão [>] para avançar para a próxima página.

2)* Se aceder ao Menu principal #4, tem de seleccionar o endereço alvo da unidade interior/ventilador (ERV) e, em seguida, seleccionar o menu secundário.

3)* A definição está disponível quando houver apenas 1 ligação à unidade interior e enquanto a unidade interior não estiver em funcionamento.

4)* Reposição de Alimentação Total (Power Master Reset) é uma definição necessária para optimizar a alimentação ao controlo remoto com fios, quando várias unidades interiores estiverem ligadas ao controlo remoto com fios de um grupo.

SEG1 SEG2 SEG3 SEG4 SEG5 SEG6

0     

Número da Página

SEG7 SEG8 SEG9 SEG10 SEG11 SEG12

1     

Número da Página

SEG13 SEG14 SEG15 SEG16 SEG17 SEG18

2     

Número da Página

SEG19 SEG20 SEG21 SEG22 SEG23 SEG24

3     

Número da Página

Independentemente da configuração Celsius e Fahrenheit, a configuração do modo de serviço apenas está disponível com Celsius.

Menu

principal Submenu Função Bits de dados Configuração de Fábrica Descrição Unidade

8

1 Estado da programação automática de pressão estática de ventilação 1 0

0 – Desligado (Desactivado ou cancelado) 1 – Conclusão 2 – Programação automática em curso

-2 Funcionamento de programação automática de pressão estática de ventilação 1 0 0 – Desactivar, 1 – Activar -3 Definição de tensão do volume de ar automático 1 2 tensão específica do modelo, consulte o 1 a 3 passos (2 - Predefinição) Para a

manual de instalação de cada produto. -0 12 Reposição Alimentação total Definição de fábrica 4)* 11 00 0-Não utilizar, 1-Repor 0-Não utilizar, 1-Repor -

-3 Endereçamento 1 0 0-Não utilizar, 1-Repor

-O endereço é apresentado em dígitos hexadecimais. Consulte a tabela abaixo.

Hexadecimal Decimal Hexadecimal Decimal Hexadecimal Decimal Hexadecimal Decimal Hexadecimal Decimal

00 0 10 16 20 32 30 48 40 64 01 1 11 17 21 33 31 49 41 65 02 2 12 18 22 34 32 50 42 66 03 3 13 19 23 35 33 51 43 67 04 4 14 20 24 36 34 52 44 68 05 5 15 21 25 37 35 53 45 69 06 6 16 22 26 38 36 54 46 70 07 7 17 23 27 39 37 55 47 71 08 8 18 24 28 40 38 56 48 72 09 9 19 25 29 41 39 57 49 73 0A 10 1A 26 2A 42 3A 58 4A 74 0B 11 1B 27 2B 43 3B 59 4B 75 0C 12 1C 28 2C 44 3C 60 4C 76 0D 13 1D 29 2D 45 3D 61 4D 77 0E 14 1E 30 2E 46 3E 62 4E 78 0F 15 1F 31 2F 47 3F 63 4F 79 1 2 3 4 5 6 Código de Opção Número da Página Código de Opção

(21)

Exemplo do método de configuração do Controlo Remoto com Fios

1. Pressione o botão Delete e Set (Configurar) durante mais de 3 segundos.

O Main Menu (Menu Principal) será exibido e pode pressionar o botão [∧]/[∨]

para selecionar o n.º1.

2. Pressione o botão [>] para seleccionar o número que irá configurar.

Pressione o botãos [∧]/[∨] e seleccione o n.º1.

3. Pressione o botão [>] para entrar na etapa de configuração de dados.

 Quando entrar na etapa de configuração, o valor de configuração actual será exibido.

4. Pressione o botão [<]/[>] para seleccionar os Dados1 desejados.

Pressione o botão [<]/[>] para seleccionar o n.º 1.

 A opção do controlo remoto com fios é configurada tanto a partir da arrefecimento e aquecimento para arrefecimento apenas.

5. Pressione o botão Set (Configurar) para concluir a configuração de opção.

 Guarde o valor de configuração e saia do submenu.

6. Pressione o botão ESC para sair para o modo normal.

1 2 3 4 Bits de dados

Dados1 : Aquecimento e arrefecimento de uma unidade interior

Dados2 : Uso de controlo remoto sem fios Dados3 : Controlo Remoto com Fios Master Dados4 : Exibição da temperatura - Celsius (°C)

(22)

POR

TUGUÊS

Imagem

Referências

temas relacionados :
