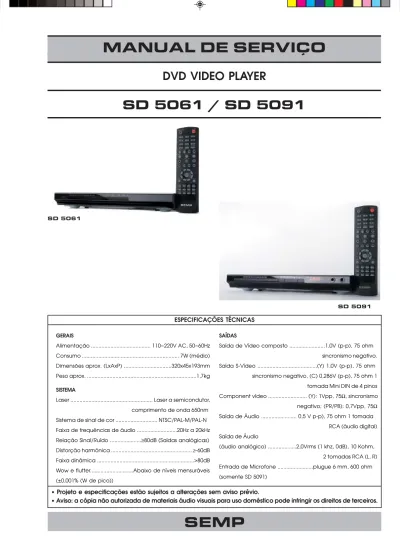

MANUAL DE SERVIÇO DVD VIDEO PLAYER SD 5061 / SD 5091 ESPECIFICAÇÕES TÉCNICAS

1

DVD VIDEO PLAYER

SD 5061 / SD 5091

• Projeto e especificações estão sujeitos a alterações sem aviso prévio.

• Aviso: a cópia não autorizada de materiais áudio visuais para uso doméstico pode infringir os direitos de terceiros.

SEMP

ESPECIFICAÇÕES TÉCNICAS

SAÍDAS

Saída de Vídeo composto ...1,0V (p-p), 75 ohm sincronismo negativo. Saída S-Vídeo ...(Y) 1,0V (p-p), 75 ohm

sincronismo negativo, (C) 0,286V (p-p), 75 ohm 1 tomada Mini DIN de 4 pinos Component vídeo ... (Y): 1Vpp, 75Ω, sincronismo

negativo; (PR/PB): 0,7Vpp, 75Ω Saída de Áudio ... 0,5 V p-p), 75 ohm 1 tomada

RCA (áudio digital) Saída de Áudio

(áudio analógico) ...2,0Vrms (1 khz, 0dB), 10 Kohm, 2 tomadas RCA (L, R) Entrada de Microfone ...plugue 6 mm, 600 ohm (somente SD 5091)

SD 5091

GERAIS

Alimentação ... 110~220V AC, 50~60Hz Consumo ... 7W (médio) Dimensões aprox. (LxAxP) ...320x45x193mm Peso aprox. ...1,7kg

SISTEMA

Laser ... Laser a semicondutor, comprimento de onda 650nm Sistema de sinal de cor ... NTSC/PAL-M/PAL-N Faixa de frequências de áudio ...20Hz a 20kHz Relação Sinal/Ruído ...≥80dB (Saídas analógicas) Distorção harmônica ... ≥-60dB Faixa dinâmica ...>80dB Wow e flutter...Abaixo de níveis mensuráveis (±0,001% (W de pico))

2

ESPECIFICAÇÕES TÉCNICAS ... CAPA

1-

DIAGRAMA DE BLOCOS ... 3

2-

DIAGRAMAS DE CIRCUITOS ... 6

3-

FORMAS DE ONDA ... 15

4-

LAY-OUT DAS PLACAS DE CIRCUITO IMPRESSO ... 22

5-

VISTA EXPLODIDA ... 27

6-

LISTA DE COMPONENTES ... 28

CUIDADO ! COMPONENTES SENSÍVEIS A DESCARGAS ELETROSTÁTICAS

Alguns semicondutores (estado sólido) podem ser facilmente danificados pela eletricidade estática. Tais

componentes são comumente chamados de “componentes sensíveis eletrostaticamente” (Electrostatically

Sensitive Devices - ESD). Exemplos típicos de ESD’s são os circuitos integrados, transistores de efeito de

campo e chips semicondutores. As técnicas a seguir devem ser utilizadas para ajudar a reduzir a incidência

de danos aos componentes causados por eletricidade estática.

1. Mantenha o componente em sua embalagem original até o momento de sua utilização. Se necessário

armazená-lo de outro modo, acondicione-o exclusivamente em material anti-estático.

2. Prepare uma estação de trabalho anti-estática para manuseio da placa montada e/ou componente

ESD:

2.1. Disponha de uma manta dissipativa sobre a bancada/mesa de trabalho.

2.2. Providencie uma pulseira para descarga de eletricidade estática disponível no comércio.

Efetue diariamente a aferição da pulseira.

2.3. Aterre ambos, manta e pulseira, a uma malha reconhecidamente aterrada.

2.4. Disponha todo o material necessário ao trabalho sobre a manta; minimize os movimentos.

No momento em que for manusear a placa/componente, coloque a pulseira.

IMPORTANTE !

Assegure-se de que não haja qualquer potencial que seja aplicado ao chassi ou circuito bem como

retire a pulseira antes de energizar a unidade sob teste/reparo a fim de evitar riscos de choque elétrico.

3. Use somente ferros-de-soldar com a ponta aterrada para soldar ou retirar componentes sensíveis à

eletrostática.

4. Não utilize produtos químicos cujo propelente usado seja freon. Eles podem gerar cargas elétricas

suficientes para danificar componentes ESD.

3

6

7

8

9

10

11

12

13

14

15

PCI Principal (Seção MPEG)

a) Reset Signal (EC13’s PIN1)

16

d) AUDIO OUTPUT FORM (1KHZ/0DB)

17

f) MIC (MIC PHONE INPUT 20 MVrms 1 KHZ)

MIC INPUT (CN6’s PIN5)

18

h) VIDEO OUTPUT FORM (COLOR BAR)

CVBS OUTPUT SIGNAL

19

20

21

o) Forma de onda do PWM com o DVD em operação. GND no pino 3 do U1 e a ponta

22

28

1 307629 CHASSI METALICO SD5061/91 2 309636 PCI KARAOKE 5091 IMC 3-A 307914 PCI PRINCIPAL SD5061 MONT 3-B 307923 PCI PRINCIPAL SD5091 MONT 4-A 308717 PAINEL TRAS SD5061 C/IMPRESSAO 4-B 308726 PAINEL TRAS SD5091 C/IMPRESSAO 5 285019 MECANISMO ASA6801/SONY313 5 (alternativo) 307772 MECANISMO HK3300/SONY313 6 308021 TAMPA SUPERIOR SD5061/91 7-A 309583 PCI FRONTAL SD5061 IMC 7-B 309690 PCI FRONTAL SD5091 IMC 8-A 307816 PAINEL FRONTAL SD5061 8-B 307825 PAINEL FRONTAL SD5091 9 307941 PORTA DVD SD5061/91 10-A 307790 ORNAMENTO PAINEL SD5061 10-B 307807 ORNAMENTO PAINEL SD5091

6.1- Mecânicos

Posição NE Descrição

11 308030 TECLA FUNCOES SD5061/91 12 307932 PE DE BORRACHA 11(D)X3MM 13 307585 CABO FORCA 2 VIAS C/ CONECTOR CR-01 307736 GABINETE INFERIOR CR DVD3230 CR-02 307745 GABINETE SUPERIOR CR DVD3230 CR-03 256318 MOLA CONTATO PILHA POS/NEG CR-04 307781 ORNAMENTO FUNÇÕES CR DVD3230 CR-05 256684 PCI CR DVD3230 MONT

CR-06 308012 TAMPA COMP BATERIA CR3230 CR-07 308049 TECLADO DE BORRACHA CR DVD3230 EMB-01 309510 CONTROLE REMOTO MONT DVD3230 EMB-02 305195 MANUAL INSTRUCAO SD5061/5091 EMB-03 309397 CALCO DIR/ESQ (POLPA) EMB-04A 309422 CAIXA EMBALAGEM (SD5061) EMB-04B 309431 CAIXA EMBALAGEM (SD5091) EMB-05 256274 CABO AV L=1,5M C/ PLUG

29

6.2- Eletro-Eletrônicos

Posição NE Descrição PCI PRINCIPAL

CN10 p/ MECA 255346 CABO FLAT 24 VIAS CN11 p/ MECA 307647 CONECTOR 6VIAS CONJ CN2 p/ MECA 255685 CONECTOR 5VIAS CONJ CN6 (karaokê) 307638 CONECTOR 5VIAS CONJ (SD5091) CN1 256185 TOMADA SVIDEO S-4KB

CN3 256176 TOMADA RCA AV6-8.4-12-03 CN5 256167 TOMADA RCA 1A-COAX CN10 319992 CONECTOR FLAT 24VIAS D3 319858 DIODO RET 1N4007 DO41 D5 255836 DIODO SIN 1N4148 SMD

D7 255854 DIODO SIN BAT54S-215 SMD (SD5091) D8 255836 DIODO SIN 1N4148 SMD

D9 255845 DIODO SIN BAT54C-215 SMD D10 319858 DIODO RET 1N4007 DO41 D11 319858 DIODO RET 1N4007 DO41 F1 319894 FUSI FILA 0,5A 250V H6 255738 CONECTOR VH-3 3P Q1 256256 TRANS S8550-D TO92 Q2 256238 TRANS MMBT3904 SMD

Q5 256201 TRANS 2SA1015-GR TO92 (SD5091) Q6 320025 TRANS KTD1304 SOT23 SMD (SD5091) Q8 256238 TRANS MMBT3904 SMD Q9 256238 TRANS MMBT3904 SMD Q10 256238 TRANS MMBT3904 SMD Q11 256247 TRANS MMBT3906 SMD Q12 256238 TRANS MMBT3904 SMD Q13 256229 TRANS MMBT2907A SOT23 SMD Q14 256229 TRANS MMBT2907A SOT23 SMD Q15 256256 TRANS S8550-D TO92 Q16 256256 TRANS S8550-D TO92 U1 319910 CIRC INT D4558 SOP8 U2 319910 CIRC INT D4558 SOP8 (SD5091) U3 (principal) 319938 CIRC INT ZR36966PQCG-XF2 U3 (alternativo) 319929 CIRC INT ZR36966PQCG-XF U3 (alternativo) 319947 CIRC INT ZR36966PQCG-XE2 U4 (principal) 319956 CIRC INT F25L08PA-50 (SD5061) U4 (alternativo) 319965 CIRC INT EN25F80-100 (SD5061) U4 (principal) 320034 CIRC INT F25L16PA-50 (SD5091) U4 (alternativo) 320043 CIRC INT EN25F16-100 (SD5091) U4 (alternativo) 320052 CIRC INT W25X16A (SD5091) U6 (principal) 255587 CIRC INT M12L16161A-7TG SMD U6 (alternativo) 255569 CIRC INT EM636165TS-7G SMD U6 (alternativo) 319970 CIRC INT W9816G6CH-6 SMD U7 (principal) 319983 CIRC INT CD5888CB SMD U7 (alternativo) 255514 CIRC INT AM5888S L/F SMD U8 (principal) 257843 CIRC INT AT24C08A-10SC-SO8 SMD U8 (alternativo) 255523 CIRC INT AT24C08A-10SC-SO8 SMD WC6 319821 CAP CERA 102 Z 1KV Y1 RT050 WC7 319849 CAP CERA 102 J 630V Y1 RT050 WCY1 319812 CAP CERA 102 M 400V Y1 RT100 WD1 319858 DIODO RET 1N4007 DO41 WD2 319858 DIODO RET 1N4007 DO41 WD3 319858 DIODO RET 1N4007 DO41 WD4 319858 DIODO RET 1N4007 DO41 WD6 319867 DIODO RET FR104 DO41 WD7 319885 DIODO RET 1N5822 WD8 319876 DIODO RET FR107 DO41 WD9 319867 DIODO RET FR104 DO41

Posição NE Descrição PCI PRINCIPAL

WD12 319867 DIODO RET FR104 DO41 WE2 319803 CAP ELCO 10R M 400V 85G RT050 WE3 319803 CAP ELCO 10R M 400V 85G RT050 WL1 255328 BOBINA CHOQ RL0810-102K WL3 255300 BOBINA CHOQ L071 10UH WR2 256041 RES CARB 10R J 1/4W RG WR5 256103 RES CARB 473 J 1W RG WR19 256103 RES CARB 473 J 1W RG WT1 258138 TRAFO FORCA EEL19-SE3791B WU1 255603 CIRC INT THX203H DIP8 WU2 257852 CIRC INT AZ431AZ-AE1 TO92 WU3 255596 CIRC INT PC817X2NSZW DIP4 WZD1 319901 DIODO ZEN BZX-18V SMD Y1 255756 CRISTAL 27MHZ

PCI FRONTAL SD5061

C1 273601 CAP ELCO 101 M 16V 105G RT050 C3 257745 CAP CERA 104 Z 50V Y5V RT050 C5 307610 CAP CERA 101 Z 500V Y5V RT050 C6 307610 CAP CERA 101 Z 500V Y5V RT050 C7 307610 CAP CERA 101 Z 500V Y5V RT050 D3 307665 DIODO LED GL-320MGDDY-G/19MM JP3 307656 CONECTOR 8VIAS CONJ

R1 307950 RES CARB 103 J 1/4W AT26 R2 307950 RES CARB 103 J 1/4W AT26 R3 307950 RES CARB 103 J 1/4W AT26 R4 307950 RES CARB 103 J 1/4W AT26 R8 254007 RES CARB 10R J 1/4W AT26 R10 307969 RES CARB 511 J 1/4W AT26 S1 273647 CHAVE TACT THVV502GDA/DIP2 S2 273647 CHAVE TACT THVV502GDA/DIP2 S3 273647 CHAVE TACT THVV502GDA/DIP2 S4 273647 CHAVE TACT THVV502GDA/DIP2 U4 315978 SENSOR RECEP GP1UXC21QS

PCI FRONTAL SD5091

C1 273601 CAP ELCO 101 M 16V 105G RT050 C2 273601 CAP ELCO 101 M 16V 105G RT050 C3 257736 CAP CERA 104 K 50V Y5V 2012 C4 257736 CAP CERA 104 K 50V Y5V 2012 C5 273497 CAP CERA 101 K 50V Y5V 2012 C6 273497 CAP CERA 101 K 50V Y5V 2012 C7 273497 CAP CERA 101 K 50V Y5V 2012 D3 307674 DIODO LED GL-320SRKBT-R/19MM JP3 307656 CONECTOR 8VIAS CONJ Q1 256247 TRANS MMBT3906 SMD R1 273745 RES META 103 J 1/8W 2012 R2 273745 RES META 103 J 1/8W 2012 R3 273745 RES META 103 J 1/8W 2012 R4 273745 RES META 103 J 1/8W 2012 R5 273745 RES META 103 J 1/8W 2012 R6 273745 RES META 103 J 1/8W 2012 R7 307978 RES META 10R J 1/8W 2012 R8 307978 RES META 10R J 1/8W 2012 R9 307987 RES META 202 J 1/8W 2012 R10 316343 RES META 511 J 1/8W 2012 SMD S1 273647 CHAVE TACT THVV502GDA/DIP2 S2 273647 CHAVE TACT THVV502GDA/DIP2 S3 273647 CHAVE TACT THVV502GDA/DIP2 S4 273647 CHAVE TACT THVV502GDA/DIP2

30

U1 307689 DISPLAY G06A10UYB-15 U2 257870 CIRC INT TM1668S SMD U4 315978 SENSOR RECEP GP1UXC21QS

PCI KARAOKÊ

C2 273497 CAP CERA 101 K 50V Y5V 2012 C4 273610 CAP ELCO 101 M 16V 105G RT050 C5 273497 CAP CERA 101 K 50V Y5V 2012 C6 273638 CAP ELCO 47R M 16V 105G RT050 C7 273503 CAP CERA 104 K 50V Y5V 2012 C8 273638 CAP ELCO 47R M 16V 105G RT050 C9 273503 CAP CERA 104 K 50V Y5V 2012 C10 273497 CAP CERA 101 K 50V Y5V 2012 C11 273629 CAP ELCO 10R M 16V 105G RT050 C12 273497 CAP CERA 101 K 50V Y5V 2012 C13 273512 CAP CERA 105 K 50V Y5V 2012 C14 273512 CAP CERA 105 K 50V Y5V 2012 D1 273683 DIODO SIN 1N4148 DO35 AT26 D2 273683 DIODO SIN 1N4148 DO35 AT26 JP1 273674 CONECTOR TJC3-5A 5P L1 273479 BOBINA CHOQ 3.3UH AT26 L2 273488 BOBINA CHOQ RH3.5 6.0 0.8 AT52 L3 273479 BOBINA CHOQ 3.3UH AT26 MIC1 256158 TOMADA FONE 6MM MIC2 256158 TOMADA FONE 6MM Q1 256210 TRANS 2SC1815-GR TO92 R1 273745 RES META 103 J 1/8W 2012 R2 273736 RES META 102 J 1/8W 2012 R3 307996 RES META 473 J 1/8W 2012 R4 307996 RES META 473 J 1/8W 2012 R5 307567 BOBINA CHOQ 15UH SMD 2012 R6 307567 BOBINA CHOQ 15UH SMD 2012 R7 273736 RES META 102 J 1/8W 2012 R8 308003 RES META 823 J 1/8W 2012 R9 308003 RES META 823 J 1/8W 2012 R10 273736 RES META 102 J 1/8W 2012 R11 273745 RES META 103 J 1/8W 2012 R12 273736 RES META 102 J 1/8W 2012 R13 307996 RES META 473 J 1/8W 2012 U1 273656 CIRC INT D4558 SOP8

PCI CONTROLE REMOTO (igual para SD5061 e SD5091)

C1 257754 CAP CERA 22R K 50V Y5V 2012 C2 257754 CAP CERA 22R K 50V Y5V 2012 C3 257736 CAP CERA 104 K 50V Y5V 2012 C4 257807 CAP ELCO 47R K 10V 105G RG025 D1 257923 DIODO SIN S4148 SMD

D2 257923 DIODO SIN S4148 SMD DS1 257914 DIODO LED 1R333C

M01 256327 MOLA CONTATO PILHA POSITIVO M02 256309 MOLA CONTATO PILHA NEGATIVO Q1 258147 TRANS S8050 SOT23 SMD

R1 258085 RES META 101 J 1/8W 2012 R2 258110 RES META 271 J 1/8W 2012 R3 258101 RES META 1R0 J 1/8W 2012 U1 257861 CIRC INT SC73P1601 SOP20 Y1 258129 RESSONADOR CER 4MHZ

31

Administração Geral:

Av. João Dias, 2476 CEP 04724-003 - São Paulo - SP - PABX (0xx11) 5645-2100

NE 747972
