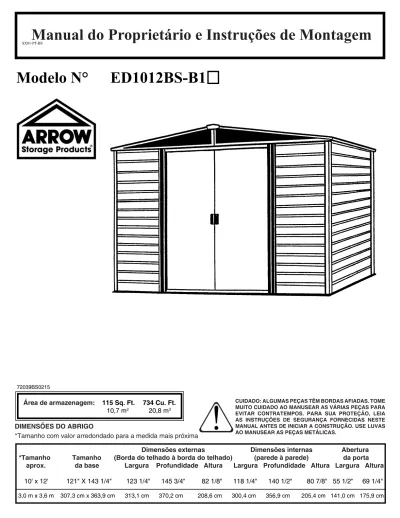

Manual do Proprietário e Instruções de Montagem

(1)

72039BS0215

Modelo N° ED1012BS-B1

Manual do Proprietário e Instruções de Montagem

SX01-PT-BS

Dimensões externas Dimensões internas Abertura

*Tamanho Tamanho (Borda do telhado à borda do telhado) (parede à parede) da porta

aprox. da base Largura Profundidade Altura Largura Profundidade Altura Largura Altura 10' x 12' 121" X 143 1/4" 123 1/4" 145 3/4" 82 1/8" 118 1/4" 140 1/2" 80 7/8" 55 1/2" 69 1/4"

3,0 m x 3,6 m 307,3 cm x 363,9 cm 313,1 cm 370,2 cm 208,6 cm 300,4 cm 356,9 cm 205,4 cm 141,0 cm 175,9 cm Área de armazenagem: 115 Sq. Ft. 734 Cu. Ft.

10,7 m2_{20,8 m}3 DIMENSÕES DO ABRIGO

*Tamanho com valor arredondado para a medida mais próxima

CUIDADO: ALGUMAS PEÇAS TÊM BORDAS AFIADAS. TOME MUITO CUIDADO AO MANUSEAR AS VÁRIAS PEÇAS PARA EVITAR CONTRATEMPOS. PARA SUA PROTEÇÃO, LEIA AS INSTRUÇÕES DE SEGURANÇA FORNECIDAS NESTE MANUAL ANTES DE INICIAR A CONSTRUÇÃO. USE LUVAS AO MANUSEAR AS PEÇAS METÁLICAS.

(2)

Manual do Proprietário

Antes de iniciar a construção, veriﬁ que as disposições dos códigos locais de construção,

localização e outras exigências. Estude e entenda este manual do proprietário. Informações

importantes e dicas úteis tornarão sua construção mais fácil e mais agradável.

Instruções de Montagem:

Todas as instruções são fornecidas neste manual que contêm

todas as informações apropriadas para o modelo de abrigo. Examine todas as instruções

antes de começar e durante a montagem, siga a sequência dos passos cuidadosamente

para um resultado ﬁ nal perfeito.

Piso e Fixação:

Seu abrigo de armazenamento deve estar bem ﬁ xado para evitar

danos causados pelo vento. Uma fundação é necessária para construir um abrigo

quadrado e nivelado. Materiais para ﬁ xação e fundação não estão incluídos em seu abrigo.

Recomendamos o uso combinado de um

Kit Arrow para Estrutura do Piso e um Kit

Arrow para Fixação como um método eﬁ ciente para ﬁ xar seu abrigo ao solo (disponíveis

através de pedido pelo correio ou em seu revendedor local) ou você pode construir uma

fundação e um sistema de ﬁ xação à sua escolha. Suas instruções de montagem fornecem

informações sobre alguns métodos comumente usados para ﬁ xar e nivelar um abrigo de

armazenamento.

Peças e Lista de Peças:

Veriﬁ que se dispõe de todas as peças necessárias para o

seu abrigo.

•Todos os números de peças podem ser encontrados na própria peça. Todos esses números (antes de -) devem corresponder aos números da lista de peças.

•Se notar que alguma peça está faltando, inclua o número do modelo de seu abrigo e entre em contato com:

Serviço Pós Venda / Servicio postventa

arrow@fburgos.com

tel: +34 96 282 03 91

•Separe o conteúdo das caixas por número de peça enquanto examina a lista de peças. Os primeiros passos mostram como juntar peças relacionadas para criar subconjuntos maiores que serão usados mais tarde.

•Familiarize-se com as ferragens e dispositivos de ﬁ xação para facilitar seu uso durante a

construção. Tudo isso vem acondicionado na caixa. Observe que ﬁ xadores extras foram fornecidos para sua comodidade.

ANTES DE COMEÇAR...

(3)

Seleção e Preparação de sua área:

Antes da montagem, você deve escolher o local para o seu abrigo. O local ideal é uma área nivelada e com boa drenagem.

· Deixe uma área de trabalho suﬁ ciente para fácil movimentação das peças que serão posicionadas durante a montagem. Certiﬁ que-se de haver espaço bastante na entrada para as portas e espaço em volta do abrigo para prender os parafusos dos painéis pelo lado de fora.

· Antes de iniciar os primeiros passos na montagem de suas peças a fundação deverá estar construída e um sistema de ﬁ xação deve estar pronto para ser usado.

Observe o Tempo:

Certiﬁ que-se de que o dia escolhido para construção do seu abrigo

esteja seco e tranquilo. Não tente montar seu abrigo em um dia com muito vento. Tenha

cuidado com solos molhados ou lamacentos.

Equipe de Trabalho:

Sempre que possível, duas ou mais pessoas devem trabalhar

juntas para montagem de seu abrigo. Uma pessoa pode posicionar peças ou painéis

enquanto a outra pode segurar os dispositivos de ﬁ xação e as ferramentas.

Ferramentas e Materiais:

A seguir algumas ferramentas e materiais básicos que você precisará para a construção do seu abrigo. Decida qual o método de ﬁ xação e o tipo de fundação que deseja usar a ﬁ m de formar uma lista completa dos materiais que serão necessários.

PLANEJE COM ANTECEDÊNCIA…

RR03new

Obrigatório

·Óculos de Proteção

·Chave de Fenda Phillips N° 2

(com ponta dura magnética)

Nota: Uma parafusadeira elétrica ou uma furadeira com velocidade variável com acessório Philips na ponta pode acelerar a montagem em até 40%. Obrigatório · Luvas de Trabalho · Escada de abrir · Estilete/Tesoura · Alicate · Nível de Pedreiro · Fita métrica

Opcionais para ganhar tempo: · Chave ﬁ xa/Chave de porca · Furadeira elétrica / sem ﬁ o · Esquadro

· Barbante (para demarcar a área) Preparação da Fundação: · Martelo e Pregos · Pá · Serra Manual/Serra Eléctrica

(4)

Precauções de segurança devem ser seguidas durante toda a construção do seu abrigo. •Cuidados devem ser tomados ao manusear

as várias peças do seu abrigo já que algumas contêm bordas aﬁ adas. Por favor, use luvas de trabalho, protetor ocular e mangas compridas ao montar ou executar qualquer manutenção em seu abrigo.

•Tenha cuidado com as ferramentas usadas na montagem deste abrigo. Familiarize com a operação de todas as ferramentas elétricas.

•Nunca concentre todo seu peso sobre o telhado do abrigo. Ao usar uma escada de abrir certiﬁ que-se de que ela esteja totalmente aberta e nivelada ao solo antes de subir. •Mantenha crianças e animais afastados da área de trabalho para evitar distrações ou a ocorrência de acidentes.

•Não tente montar o abrigo se estiver faltando alguma peça, já que um abrigo parcialmente montado pode ser seriamente avariado por ventos leves.

•Não tente montar o abrigo em um dia com muito vento, pois os grandes painéis agem como uma “vela de barco”, podendo ser carregados pelo vento tornando a construção difícil e insegura.

PRIMEIRO A SEGURANÇA....

borda aﬁ ada

RR04new

borda segura

borda aﬁ ada

(5)

Acabamento:

Para um acabamento duradouro limpe e encere periodicamente a

superfície externa. Retoque os arranhões na sua unidade assim que os perceber. Limpe

imediatamente a área com uma escova de aço; lave a área e aplique uma tinta de retoque

de acordo com a recomendação do fabricante.

Telhado:

Mantenha o telhado livre de folhas e de neve usando uma escova de cabo longo

e pêlo macio. Grande quantidade de neve no telhado pode daniﬁ car o abrigo tornando-o

um local inseguro. Nos países onde há neve existem Kits de Reforço de Telhado para a

maioria dos abrigos Arrow para maior proteção contra o acúmulo de neve.

Portas:

Mantenha sempre limpos os trilhos da porta e retire os resíduos que possam

impedir um deslizar suave. Lubriﬁ que o trilho da porta uma vez por ano com polidor de

móveis ou spray de silicone. Mantenha as portas fechadas e travadas para evitar danos

causados pelo vento.

Prendedores:

Utilize todas as arruelas fornecidas para proteger contra a inﬁ ltração da

chuva e para proteger o metal contra arranhões dos parafusos. Veriﬁ que regularmente o

seu abrigo à procura de parafusos e porcas soltas e reaperte, se necessário.

Umidade:

Uma folha de plástico (barreira de vapor) colocada sob toda a área do piso,

com uma boa ventilação, reduzirá a condensação.

Outras dicas....

• Lave com água e sabão as marcas de tinta das peças dos painéis revestidos.

• A impermeabilização com silicone pode ser utilizada como vedação para água em todo o abrigo.

Não armazene materiais químicos para piscina no seu abrigo. Combustíveis

e produtos corrosivos devem ser armazenados em recipientes herméticos

devidamente aprovados.

Guarde este Manual do Proprietário e Instruções de Montagem para consulta

futura.

CUIDADOS e MANUTENÇÃO...

(6)

16"/24" 40,6 cm/61,0 cm FRENTE (PORTA) FRENTE (PORTA)

Base

AQ09-PT 121" 307,3 cm 143 1/4" 363,9 cm 121" 307,3 cm 143 1/4" 363,9 cm

A base para o seu abrigo

Não importa qual das opções abaixo você escolher para a base, um KIT DE FIXAÇÃO ARROW é recomendado para um método eﬁ ciente para a ﬁ xação adequada do seu abrigo depois que a montagem estiver concluída.

OPÇÃO 1: DIRETAMENTE NO SOLO (TERRA)

Abrigo montado diretamente em solo plano (grama, pedra, areia, etc.). Se você escolher esta opção a Arrow tem um kit simples disponível para providenciar um piso para o interior do abrigo para que os objetos não ﬁ quem armazenados no solo. Este kit pode ser usado para apoiar um piso de madeira compensada (madeira não incluída) ou ser preenchido com areia/pedra para fornecer uma superfície sólida.

(Pedido nº FB109-A)

Reserve 1 a 2 horas para a construção.

OPÇÃO 2: Plataforma de madeira

Se você decidir construir sua própria base, assegure-se de selecionar os materiais apropriados. Estes são os materiais recomendados para a sua base:

• Madeira tratada à pressão com 38 mm x 89 mm (2" x 4") • Compensado para uso externo de 15,5 mm(5/8") -1220 mm x 2440 mm (4' x 8') NOTA: A madeira tratada a pressão não deve ser usada nos pontos onde ﬁ que em contato com seu abrigo de armazenamento. As propriedades da madeira tratada a pressão irão acelerar o processo de corrosão.

Se a madeira tratada a pressão entrar em contato com seu abrigo para armazenamento sua garantia será anulada.

• Pregos galvanizados 10 e 4 penny • Blocos de concreto (opcional)

A plataforma deverá estar nivelada e plana (livre de ressaltos, valetas etc.) para proporcionar um bom suporte para o abrigo. Os materiais necessários podem ser obtidos no seu depósito de madeira local.

Para construir a base siga as instruções e o diagrama. Construa a estrutura (usando pregos galvanizados 10 penny)

Meça seções de 40,6 cm/61,0 cm (16"/24")para construir a estrutura interna (veja o diagrama)

Prenda o compensado à estrutura (usando pregos galvanizados 4 penny) Reserve de 6 a 7 horas para a construção.

OPÇÃO 3: LAJE DE CONCRETO

A laje deverá ter pelo menos 10,2 cm (4") de espessura. Ela deverá estar nivelada e plana para proporcionar um bom suporte para a estrutura. Estes são os materiais recomendados para a sua base:

• Quatro tábuas de 19 mm x 89 mm (1" x 4") (que serão removidas depois que o concreto tiver endurecido)

• Concreto • Folha de plástico de 0,15 mm de espessura

• Recomendamos para um concreto de resistência adequada o uso de uma mistura de:

• 1 parte de cimento • 3 partes de cascalho pequeno

• 2 partes e meia de areia limpa

Prepare o Local/Construa a Fundação

1. Cave um quadrado de 15,2 cm (6") de profundidade no solo (remova a relva).

2. Preencha até 10,2 cm (4") do quadrado com cascalho bem compactado.

3. Cubra o cascalho com uma folha de plástico de 0,15 mm.

4. Construa uma estrutura de madeira usando quatro tábuas de 19 mm x 89 mm (1" x 4")

5. Despeje concreto para preencher o buraco e a estrutura até a espessura de 10,2 cm (4") de concreto. Certiﬁ que-se de que a superfície esteja nivelada.

Nota: A Plataforma/Laje deverá estender-se 1,4 cm (9/16") além da estrutura do piso em todos os quatro lados. Sele este 1,4 cm (9/16") de madeira com cimento para telhado (não incluído), ou coloque uma inclinação nos 1,4 cm (9/16") de concreto ao despejá-lo, para um bom escoamento da água.

Nota: Dimensões da laje concluída com a madeira removida.

(7)

É importante que toda a estrutura do piso seja ﬁ xada depois que o abrigo for levantado.

A seguir as formas recomendadas de ﬁ xação.

Fixação do abrigo

FIXAÇÃO

RR08new ctr-BS

Fixação no concreto:

1. Para laje de concreto despejado ou sapata de alicerce ou blocos para pátio:

Parafusos angulados de 6 mm x 51 mm (1/4" x 2"). 2. Para ﬁ xação em pilar de concreto despejado após a construção do abrigo: Parafusos angulados de 6 mm x 152 mm (1/4" x 6").

Fixação em madeira/caibro:

Use parafusos para madeira de 6 mm (1/4"). As estruturas possuem furos de 6 mm (1/4") de diâmetro para ﬁ xação adequada.

(8)

FERRAGENS

SX11 ctr

Retire das embalagens de parafusos e guarde para o

último passo.

66382

Guia Inferior da Porta (4) 66769 Carretilha da Porta (4) 66183 Tampa de Acabamento do Telhado (2 direitas e 2 esquerdas) 65103 (129) Porca sextavada n° 8 - 32 65004 (410) n° 8A x 5/16" (8 mm) Parafuso 65923 (129) n° 8 -32 x 3/8" (10 mm) Parafuso 65900A (8) n° 10B x 1/2" (13 mm) Parafuso preto (Embalado com os Parafusos) 66045 Maçaneta (2) 66646 Arruela (276) (7 folhas de 40 ) 67468 Tampa do Cume (2) (com logotipo da Arrow) 5971 (4)

Suporte da Viga do Telhado Suporte do Trilho (2)6228

67545

(9)

Montagem N° da Peça Descrição da Peça Quant. Lista de por n° chave na caixa Veriﬁ cação

1 9365 Viga em “U” da parede frontal 2

2 5287 Coluna de união 3 3 5288 Coluna do canto 4 4 6000 Frontão direito 2 5 6001 Frontão esquerdo 2 6 6287 Placa lateral 12 7 6529 Painel de telhado 6

8 6640 Painel direito do telhado 2

9 6641 Painel esquerdo do telhado 2

10 7311 Batente da porta 2

11 10497 Braço horizontal da porta 4

12 6301 Braço vertical da porta 2

13 8736 Placa traseira 6

14 8737 Placa frontal 6

15 10472 Porta direita e esquerda 2

16 3719 Testa da maçaneta da porta 2

17 6403 Emenda do Trilho da porta 1

18 6014 Acabamento lateral do telhado 2

19 6015 Acabamento lateral do telhado 4

20 6868 Tampa da cumeeira 1

21 6869 Tampa da cumeeira 2

22 9366 Trilho da porta 2

23 10396 Cantoneira da parede traseira 2

24 6635 Suporte do frontão 2

25 10397 Viga do telhado 8

26 10392 Estrutura do piso lateral 4

27 8936 Estrutura do piso traseiro 2

28 9367 Estrutura do piso frontal 2

29 9344 Ripa de apoio 10

30 10395 Cantoneira da parede lateral 4

31 8934 Rampa 1

Parts List

(10)

Montagem por nº chave

SX13 new-PT 11 12 3 10 2 13 14 16 17 27 26 1 28 31 2 6 22 29 29 3 ₂₃ 30 23 13 13 13 ₁₃ 13 29 29 29 29 29 29 29 29 14 14 14 14 14 30 30 30 6 6 6 6 6 6 6 6 6 6 6 2 27 26 26 26 22 15 ₁₅ 12 1 11 10 16 3 28 11 11 3 19 21 8 9 25 4 5 24 5 4 7 7 7 7 7 7 8 9 25 25 25 25 25 25 25 19 19 19 18 18 24 20 21

(11)

Passo 1

SV14 ctr-PT 9367 PASSO

1

8934 9367 FUROS DE

DRENAGEM PARA FORA

Conjunto da Estrutura do Piso Dianteiro 119 3/8" 303,2 cm 8936 10392 9367 8934 9367 10392 10392

Estrutura do Piso Lateral 141 5/8" 359,7 cm

8936 8936

Estrutura do Piso Traseiro 119 3/8" 303,2 cm PASSO

2

PASSO

3

141 5/8" 359,7 cm 141 5/8" 359,7 cm 119 3/8" 303,2 cm Traseira e Dianteira 119 3/8" 303,2 cm _{8934 Soleira (1)}

_{9367 Estrutura do Piso Dianteiro (2)} _{8936 Estrutura do Piso Traseiro (2)} _{10392 Estrutura do Piso Lateral (4)}



_{Peças necessárias para }

Conjuntos das Estruturas

do Piso

A estrutura do piso dianteiro é composta de três peças. A estrutura de piso traseiro é composta de duas peças. Os furos nestas peças alinham-se quando as peças estão posicionadas com a quantidade de sobreposição correcta. As ilustrações abaixo mostram o comprimento total adequado para as laterais, partes traseira e frontal. Proceda como segue:

1

Posicione as estruturas do piso dianteiro conforme mostrado. Centralize a soleira com os furos de drenagem voltados para fora, em cima das duas estruturas do piso dianteiro. Junte as estruturas colocando oito parafusos.

2

Sobreponha as estruturas laterais do piso e as estruturas traseiras do piso como mostrado. Os furos nessas peças irão se alinhar quando as peças estiverem posicionadas na sobreposição correta. Veja as ilustrações abaixo para o comprimento total apropriado das estruturas laterais e traseira do piso. Junte as estruturas inserindo quatro/cinco parafusos em cada conjunto da estrutura, como mostrado.

3

Veriﬁ que novamente o comprimento de cada peça e coloque-as de lado para uso futuro.

(12)

Passo 2

SX15 ctr-PT

As peças da estrutura principal reforçam as paredes. Esta peça será instalada mais tarde na borda superior das paredes laterais e da parede traseira. Proceda do seguinte modo:

1

Sobreponha as peças da cantoneira da parede traseira, como mostrado na ﬁ gura e prenda-as juntprenda-as com um parafuso no furo grande único.

2

Faça duas cantoneiras da parede lateral sobrepondo as peças da cantoneira da parede lateral, como mostrado. Junte e prenda cada conjunto com dois parafusos através do segundo conjunto de furos grandes em cada extremidade.

3

Conﬁ ra novamente o comprimento de cada estrutura e separa essas peças para usar mais tarde.

PASSO

1

10396

Cantoneiras da parede lateral 140 3/8" 356,6 cm 3 3/4"

9,5 cm

Cantoneira da parede traseira 118 1/8" 300,0 cm 4 1/2" 11,4 cm 10395 10395 PASSO

2

4 1/2" 11,4 cm 3 3/4" 9,5 cm (5)



_{Peças necessárias para}



(13)

Passo 3

SV16 ctr-PT 10397 PASSO

1

10397 142 3/8" 361,6 cm 142 3/8" 361,6 cm PASSO

2

PASSO

3

142 3/8" 361,6 cm



_{Peças necessárias para}

_

Conjuntos de vigas do telhado

 10397 Viga do telhado (8)

As vigas do telhado unem os dois frontões e suportam os painéis do telhado. A viga principal do telhado é constituída de quatro peças sobrepostas, costas com costas, no centro. As montagens das vigas do telhado esquerda e direita são feitas com duas peças.

Dica: Essas peças são encaixadas sob pressão, assim você precisará pressionar ﬁ rmemente para que se juntem.

1

Coloque a extremidade de uma viga do telhado dentro de uma segunda viga do telhado, de modo que os seis furos em cada peça ﬁ quem alinhados. Faça quatro conjuntos de vigas do telhado repetindo esse procedimento. Não coloque os parafusos ainda.

2

Separe duas das vigas do telhado unidas por pressão e junte-as como mostrado para formar o conjunto principal de vigas do telhado. Mantenha o conjunto unido e aperte com 14 parafusos. Construa somente um Conjunto de vigas duplo.

3

Prenda as outras duas vigas do telhado unidas sob pressão com oito parafusos para criar os conjuntos esquerdo e direito de vigas do telhado.

4

Conﬁ ra novamente o comprimento de cada uma e separe essas peças para usar mais tarde.

Construa um Conjunto principal da viga do telhado duplo para o

cume do telhado

Construa dois conjuntos de uma única viga

VISÃO FINAL DA MONTAGEM (30)

(14)

Passo 4

A17 ctr-PT 66769 PASSO

3

PASSO

4

PASSO

1

PASSO 9366

2

6403 9366 9366 9366 6403 66769 118 1/8" 300,0 cm 118 1/8" 300,0 cm 118 1/8" 300,0 cm (4) CORRETO INCORRETO

Aba maior para cima

VISTA DA EXTREMIDADE

_{6403 Emenda do Trilho} da Porta (1)  9366 Trilho da Porta (2)



Peças necessárias para 

Conjunto do Trilho

da Porta

NOTA:

Emenda do Trilho da Porta (peça pintada)

O conjunto de trilho da porta suporta as portas deslizantes e reforça a parede dianteira. Ele é composto de três peças.

1

Utilizando a emenda de trilho de porta (pintada) junte as peças do trilho da porta (galvanizadas) ponta a ponta, conforme mostrado.

2

Coloque quatro parafusos somente na aba inferior.

Dica: Os furos no lado superior do conjunto do trilho da porta são feitos para prender o frontal ao topo da parede dianteira em etapa posterior.

3

Posicione as corrediças da porta nas pernas dos trilhos, pela ponta do conjunto do trilho da porta, conforme mostrado na vista da extremidade.

4

Coloque esta peça de lado para uso futuro.

Aba maior para cima Aba menor

(15)

Passo 5

SW18 ctr-PT PASSO

1

10392 8936 10392 9367 PASSO

2

FRENTE Nivel

 Conjunto do Piso Dianteiro (1)  Conjunto do Piso Lateral (2) _{Conjunto do Piso traseiro (1)}



_{Peças necessárias para }

Estrutura do Piso

A estrutura do piso deve ser quadrada e

nivelada ou os furos não se alinharão.

1

Monte os quatro cantos da

estrutura do piso usando dois parafusos em cada canto, como mostrado. Nos cantos frontais, aperte os parafusos a partir do lado inferior com as porcas por cima.

2

Meça a estrutura do piso na diagonal. Quando as medidas das diagonais estiverem iguais, a estrutura do piso estará correta.

NOTA

Se estiver usando uma plataforma de madeira ou bloco de concreto

não aperte ainda as estruturas do piso sobre a base. Você ﬁ xará

o abrigo quando ele estiver montado.

Quando as medidas diagonais estiverem iguais a estrutura do piso estará correta.

TRASEIRO DIREITO

FRONTAL DIREITO

(16)

1

Posicione as colunas de canto nos cantos da estrutura do piso, como mostrado. Prenda a coluna de canto à estrutura do piso com dois parafusos.

Apoie as colunas do canto com estacas até que as estruturas superiores estejam presas.

_{5288 Coluna de canto (4)}

Passo 6

SX19 ctr-PT



Peças necessárias para 

Colunas de canto

NOTA

O restante da montagem do abrigo exige muitas horas e mais de uma pessoa. Não prossiga além deste ponto se não

tiver tempo para concluir a montagem no mesmo dia. Um abrigo montado parcialmente pode ser severamente

daniﬁ cado por ventos leves. PASSO

1

5288 5288 5288 5288 FRENTE 5288 FRENTE 5288 5288 5288 (8) LATERAL LATERAL TRASEIRA VISÃO DE CIMA

(17)

1

Prenda o conjunto do trilho da porta (furos para cima) atrás da parte superior das colunas de canto frontais usando 1 parafuso em cada canto. Ver a ﬁ gura.

2

Prenda a cantoneira da parede traseira atrás da parte superior das colunas traseiras usando 2 parafusos em cada coluna.

3

Prenda as cantoneiras da parede lateral atrás da parte superior interna das colunas laterais usando 2 parafusos em cada canto. As cantoneiras da parede lateral se sobrepõem às cantoneiras da parede traseira nos cantos.

_{Conjunto do Trilho da Porta (1)}

_{Conjunto da Cantoneira da Parede Traseira (1)} _{Conjunto da Cantoneira da Parede Lateral (2)}

Passo 7

SX20 ctr-PT



_{Peças necessárias para }

Estruturas Superiores

As peças da estrutura superior dão rigidez às paredes laterais e fornecem uma superfície para prender os frontões que suportam o telhado. PASSO

2

PASSO

1

10395 FRENTE

Conjunto do trilho da porta

10396 10395 9366 (14) 17 Aba maior para cima Aba menor para baixo Abertura voltada para dentro Aba menor para cima As cantoneiras das paredes devem estar voltadas para o interior do abrigo

(18)

As colunas de união apoiam as paredes.

1

Posicione a coluna de união no centro da parede traseira e prenda usando 4 parafusos na cantoneira traseira da parede e 2 parafusos na estrutura traseira do piso.

Dica: Meça ou conte os furos para determinar se a coluna está centralizada na cantoneira.

2

Prenda as colunas de união às laterais do abrigo do mesmo modo.

5287 colunas de união (3)



Parts Needed For 

Colunas de união

Passo 8

SX21 ctr-PT PASSO 5287 FRENTE PASSO

1

5287 5287 (18)

(19)

Os batentes da porta reforçam a abertura da porta e proporcionam um acabamento atraente.

1

Prenda a parte superior dos batentes das portas no trilho da porta usando 2 parafusos. Repita a operação para a base da estrutura. As faces da borda com entalhe deverão estar voltadas para o centro do abrigo. _{7311 Batente da porta (2)}

Passo 9

SX22 ctr-PT PASSO

1

7311 7311 FRENTE A EXTREMIDADE COM ENTALHE DEVE FICAR VOLTADA PARA O CENTRO

DO ABRIGO

Arruela (8)



_{Peças necessárias para}



(20)

Passo 10

SX23 ctr-PT

NÃO APERTE A ABA NESTE MOMENTO 9365

As ripas de apoio fornecem uma superfície para ﬁ xação dos painéis.

1

Seguindo as dimensões, medindo a partir das extremidades das cantoneiras, coloque 2 ripas de apoio entre cada canto e a coluna de união nas laterais e 1 na parte traseira do abrigo. Posicione a ripa de apoio dentro da cantoneira superior e prenda com um parafuso no furo mais baixo. 9365

1

PASSO

2

PASSO

3

PASSO

PRENDA A RIPA DE APOIO NO FURO INFERIOR

FRENTE

47 9/16" (120,8 cm)

21 15/16" (55,7 cm) 29 3/16"

(74,1 cm)

2

Assente a aba inferior (furo grande) fora da estrutura do piso. Não aperte a aba ainda. Repita o procedimento para as ripas de apoio restantes em volta do abrigo.

3

Prenda a viga em U da parede frontal na posição atrás da coluna do canto e batente da porta. Prenda usando três parafusos.

(12) (4)



Peças necessárias para



(21)

Cada parafuso da parede, com ou sem porca, requer uma arruela.

1

Mova a placa lateral para dentro das vigas em U de canto e colunas de união, borda plana para cima, borda inferior para baixo, assentada sobre a estrutura do piso. Siga sempre este padrão. Prenda a borda inferior e a aba da ripa de apoio na estrutura do piso usando parafusos. Prenda o centro à ripa de apoio com parafusos. Não prenda a borda superior ainda.

2

Instale a placa lateral como antes. Observe como o orifício na borda inferior deve se sobrepor à borda plana da última placa. Prenda ambos os painéis à ripa de apoio nesta sobreposição.

3

Instale a placa lateral na parte superior, como antes.

4

De dentro do abrigo, prenda a placa nas colunas de canto e coluna de união usando parafusos.

5

Repita as etapas 1 a 4 no lado oposto do abrigo.

NOTA

Tenha o cuidado de instalar o painel correto em cada posição,

como mostrado.

A estrutura do piso deve ser

quadrada e nivelada ou os furos

não se alinharão. _{6287 Place Lateral (12)}

Passo 11

SX24 ctr-PT PASSO

5

PASSO

4

PASSO PASSO

3

PASSO

2

1

FRENTE

Certiﬁ que-se de que todas as sobreposições das placas estejam

presas por um único parafuso.

6287 Arruela

ESTE PARAFUSO DEVE APERTAR A ABA DA RIPA DE APOIO 6287 6287 (48) (56) CORRETO INCORRETO



_{Peças necessárias para}



Placa Lateral

Vista da Extremidade Borda plana Borda inferior

(22)

1

Mova a placa traseira para dentro da viga em U do canto e colunas de união prendendo à estrutura traseira, como mostrado na etapa anterior.

2

Instale a placa traseira para completar cada seção da parede traseira. Prenda o centro superior da última placa à cantoneira traseira.

3

Mova a placa frontal para dentro da viga em U da coluna de canto e batente da porta. Esta cobertura é presa a partir de dentro, usando parafusos na coluna e batente.

4

Instale as placas frontais para completar ambas as seções frontais.

Passo 12

SX25 ctr-PT

4

PASSO PASSO

3

PASSO

2

1

Painéis frontais presos nos cantos e batentes

da porta por dentro

Prenda o centro do topo da última placa à ripa de apoio

8736 8736 8736

Prenda a placa traseira às colunas de canto e colunas de união a partir de dentro

PASSO 8737

8737

(48) (14)

 8736 Placa de revestimento traseiro (6)  8737 Placa de revestimento lateral (6)



_{Peças necessárias para}



(23)

Os frontões ﬁ cam sobre a parede frontal e traseira para suportar as vigas do telhado.

NOTA

Os frontões vêm embalados encaixados um no outro e podem ser confundidos como

uma única peça. Separe-os cuidadosamente antes de

prosseguir.

1

Prenda os quatro suportes da viga de telhado aos frontões com dois parafusos, arruelas e porcas.

NOTA

A aba de montagem do suporte deve estar voltada para o centro do frontão e os furos próximos uns

aos outros devem ﬁ car em cima

Passo 13

SX26 ctr-PT PASSO

1

6001 6000

FRENTE

(8) Arruela 5971

Suportes da Viga do Telhado

_{6000 Frontão direito (2)} _{6001 Frontão esquerdo (2)}

_{5971 Suporte da Viga do Telhado (4)}



_{Peças necessárias para}



(24)

Passo 14

SX27 ctr-PT PASSO

2

PASSO PASSO

1

6635 Braço do frontão Suportes do Trilho 6228 Frontão (22) (3)



_{Peças necessárias para }

Frontões/Braços

_{Conjuntos do frontão esquerdo (2)} _{Conjuntos do frontão direito (2)} _{6635 Braço do Frontão (2)}

1

Suspenda e prenda um frontão direito e esquerdo, sob a cantoneira no canto, à cantoneira da parede traseira, utilizando parafusos.

2

Junte os frontões esquerdo e direito com um braço do frontão usando porca e parafuso somente

no furo inferior.

3

Repita os Passos 1 e 2 para o trilho da porta na parte da frente do abrigo, exceto para os suportes do trilho. Aperte como mostrado.

(25)

Passo 15

SX28 ctr-PT PASSO

2

PASSO

1

PASSO

3

Conjunto principal da viga do telhado Conjunto único da viga do telhado

Estenda as duas metades das vigas do telhado (12)

 Viga principal do telhado (1)  Viga única do telhado (2)



_{Peças necessárias para}



Vigas do telhado

1

Estenda as duas metades da viga principal do telhado e prenda a viga do telhado no braço do frontão da frente.

2

Prenda a outra extremidade da viga principal do telhado no braço do frontão traseiro.

3

Prenda as vigas restantes do telhado, com pequenos furos na

parte superior, como mostrado,

(26)

A instalação dos painéis do telhado é facilitada com o uso de uma escada de abrir. Instale primeiro os painéis do telhado no canto traseiro direito do abrigo. Cada parafuso do telhado, com ou sem porca, requer uma arruela.

1

Separe os painéis do telhado pelos números. Observe a sequência e a posição que precisam ser instalados.

2

Posicione o painel direito do telhado no canto traseiro direito

e prenda no frontão com cinco parafusos e porcas e nas vigas do telhado utilizando dois parafusos.

Não aperte ainda a extremidade inferior do painel na cantoneira da parede lateral.

Dica: Instale os ﬁ xadores na ordem

indicada no diagrama.

Passo 16

SX29 ctr-PT PASSO

2

PASSO

1

1 3 5 7 2 4 6 8

Frente

6640 6640 6641 6641 6529 6529 6529 6529 10 9 6529 6529 1 5 2 ₃ 4 (4) Parafuso 6640 Painel direito do telhado

(8) (5)

_{8468 Painel direito do telhado (1)}



Peças necessárias para



Painel direito do telhado

NOTA

Meça novamente as diagonais do abrigo e faça os ajustes necessários para assegurar-se de que o abrigo esteja em ângulo reto. Isto fará com que os painéis do telhado assentem melhor e os

furos ﬁ quem alinhados.

Parafuso

Frontão

Porca Arruela

(27)

1

Instale um painel esquerdo do telhado no canto traseiro esquerdo

do telhado.

2

Cubra a junta no cume com ﬁ ta adesiva de vedação. Desenrole a

ﬁ ta e pressione-a para baixo sobre a abertura da cumeeira enquanto instala cada painel do telhado. Não corte a ﬁ ta ainda.

3

Instale dois painéis de telhado 6529 trabalhando de lado a lado. Não

aperte ainda a extremidade inferior dos painéis nas cantoneiras da parede lateral. Continue passando a

ﬁ ta adesiva de vedação na abertura da cumeeira.

NOTA

O friso estreito do painel do telhado é sobreposto pelo friso largo do painel

adjacente, onde possível.

4

Instale a primeira tampa da cumeeira 6869 na seção concluída do telhado usando porcas e parafusos. Não aperte ainda as extremidades da tampa da cumeeira.

5

Prenda as nervuras dos painéis do telhado, as tampas de cume e as tampas de cumeeira juntas utilizando parafusos e porcas.

₆₆₄₁_{Painel esquerdo do telhado}₍₁₎ ₆₅₂₉_{Painel do telhado}₍₂₎

₆₈₆₉_{Tampa da cumeeira}₍₁₎

Passo 17

SX30 ctr-PT



Peças necessárias para



Tampa da cumeeira e painéis

PASSO

1

PASSO

4

Rolo de ﬁ ta adesiva de vedação 6529 Painel do Telhado PASSO

2

PASSO

5

6529 6641 Painel esquerdo do telhado 6869 NOTA

Se os furos da viga do telhado não ﬁ carem alinhados com os furos do painel do telhado, desloque o abrigo da esquerda para direita. Se isso não resolver, o seu abrigo pode estar desnivelado.

Calce os cantos até que os furos se alinhem.

(24) (11)

3

PASSO

Não aparafuse ainda Parafusos da viga do telhado

Fixe na sobreposição

com parafusos Fixe na sobreposição com parafusos Parafusos da

(28)

1

Instale a segunda tampa da cumeeira 6868 sobrepondo a primeira tampa da cumeeira enquanto instala dois painéis do telhado 6529. Dica: Os parafusos na tampa da

cumeeira precisam estar frouxos para mover a tampa da cumeeira para o lado e sobrepor os frisos do próximo painel do telhado.

Continue passando a ﬁ ta adesiva de vedação na cumeeira.

2

Instale a terceira tampa da cumeeira 6869 sobrepondo a segunda tampa da cumeeira enquanto instala dois painéis do telhado 6529. Dica: Os parafusos na tampa da

3

Instale a terceira tampa da cumeeira 6869 sobrepondo a segunda tampa da cumeeira enquanto instala dois painéis do telhado 6529. Dica: Os parafusos na tampa da

4

Prenda as nervuras dos painéis do telhado, as tampas de cume e as tampas de cumeeira juntas utilizando parafusos e porcas.

₆₈₆₈_{Tampa da cumeeira}₍₁₎ ₆₅₂₉_{Painel do telhado}₍₄₎ ₆₈₆₉_{Tampa da cumeeira}₍₁₎

₆₆₄₁_{Painel esquerdo do telhado}₍₁₎ ₆₆₄₀_{Painel direito do telhado}₍₁₎

Passo 18

SX31 ctr-PT Rolo de ﬁ ta adesiva de vedação PASSO 6868 6529 Painel do Telhado 6529 Painel do Telhado 6869 6529 6640 6641 6529 Tampa de cume Corte a ﬁ ta adesiva de vedação e dobre para baixo PASSO

4

PASSO

1

PASSO

2

(88) (24)



Peças necessárias para



(29)

1

Prenda o acabamento lateral do telhado na extremidade inferior dos

painéis do telhado, em cada lado do abrigo, usando parafusos em cada sobreposição do painel.

NOTA

Um único parafuso prende ambas as peças de acabamento na

sobreposição.

2

Com o seu polegar e indicador, dobre

o fl anco inferior do perfi l de acabamento lateral do telhado do canto para dentro, o sufi ciente para que as tampas dos perfi s de acabamento direito e esquerdo se encaixem nos cantos direito e esquerdo.

3

Prenda as tampas do acabamento do

telhado no acabamento lateral utilizando

um parafuso.

₆₀₁₅_{Acabamento do telhado}₍₄₎ ₆₀₁₄_{Acabamento do telhado}₍₂₎



Peças necessárias para 

Perﬁ l do Telhado

Passo 19

SW32 ctr-PT

Coloque o ﬂ anco para dentro para que se

ajuste dentro da tampa de acabamento do telhado PASSO

2

Tampa do acabamento do telhado PASSO

3

PASSO

1

6014 6015 6015 Acabamento do telhado 6014 6015 6015 (4) (8)

(30)

Passo 20

SX33 ctr-PT PASSO 6301 PASSO PASSO

5

4

3

10472 Porta direita 66382 66382 10497 ₃₇₁₉66045 66382 Braço horizontal da porta Porta Arruela Guia 6301 3719 10472 Porta esquerda 66045 66045 3719 PASSO

1

PASSO

2

PASSO 10497 10497 10497 66382 66382 6301 (6) (12) (4)

Os passos desta página mostram como montar a porta direita. Você executará exatamente os mesmos procedimentos para a porta esquerda. Cada parafuso e porca da porta requerem uma arruela.

Proceda como segue:

1

Prenda o testa da maçaneta da porta e a maçaneta na porta com 1 parafuso, conforme mostrado. Não aperte o parafuso ainda.

2

Mova o testa da maçaneta da porta para cima até o furo no centro da porta e insira um parafuso.

3

Mantenha o braço vertical da porta contra o centro da superfície interior da porta e gire o parafuso para manter no lugar o braço vertical da porta e o testa da maçaneta da porta. Prenda à porta acima e abaixo da conexão central usando 2 parafusos.

4

Coloque um segundo parafuso na maçaneta da porta e aperte ambos os parafusos.

5

Coloque o braço horizontal da porta sobre as bordas superior e inferior e aperte com 1 parafuso no centro.

6

Prenda as guias e parafusos inferiores da porta, como mostrado.

7

VISTA DA EXTREMIDADE:



_{Peças necessárias para}



Conjunto da porta

₃₇₁₉_{Testa da maçaneta da porta}₍₂₎ _{10472 Porta direita e esquerda (2)} _{10497 Braço horizontal da porta (4)} _{6301 Braço vertical da porta (2)}

(31)

1

Pelo lado de dentro do abrigo coloque a parte inferior do conjunto da porta direita (à sua esquerda quando está dentro do abrigo), atrás do batente da porta dentro do trilho da estrutura frontal.

2

Posicione a parte superior da porta de modo que os furos na porta se alinhem com os furos das carretilhas da porta.

3

Prenda a porta às carretilhas da porta utilizando dois parafusos n° 10B x 1/2" (13 mm).

NOTA

Os furos nas carretilhas da porta permitem que você ajuste a porta. Coloque a porta nos furos do meio.

4

Repita os passos de 1 a 3 para a porta esquerda.

Passo 21

SW34 ctr-PT PASSO

2

PASSO

1

PASSO

3

PASSO

4

(8)

_{Conjunto da porta direita (1)} _{Conjunto da porta esquerda (1)}

Guarde este Manual do Proprietário e as Instruções de Montagem para consulta futura.

Braço horizontal da porta Frontão #10Bx1/2" (13 mm) Parafuso Carretilha da porta Furos de ajuste Os furos de ajuste permitem que as portas

sejam fechadas uniformemente em seu

comprimento

Porta direita

Conjunto da Estrutura do Piso Frontal Trilho da porta

Carretilha da porta

Porta



_{Peças necessárias para}



Instalação e Regulagem da Porta

Porta esquerda

(32)

ED1012BS-B1

SX36-PT-BS

Fixação

Fixe seu abrigo nesse momento. Estrutura do piso

Se você tiver adquirido um Kit de Estrutura do Piso você precisará fazer a instalação primeiro.

Fixação e estrutura do piso

A ferrugem é o processo natural de oxidação que ocorre quando um metal desprotegido é exposto à umidade. As áreas de problema incluem furos de parafusos, bordas não acabadas, ou onde ocorrem arranhões e cortes na camada protetora durante a montagem, manuseio ou uso normal. A identiﬁ cação destas áreas com problemas normais de oxidação e algumas precauções simples de proteção contra a ferrugem podem ajudar a impe-dir que a ferrugem se desenvolva ou detê-la assim que aparecer.

1. Evite riscar ou cortar a superfície de revestimento, interna e externa.

2. Utilize todas as arruelas fornecidas. Além de ajudar a proteger contra a inﬁ ltração de chuva, as arruelas impedem que o metal seja arranhado pelos parafusos.

3. Mantenha o telhado, o perímetro da base e os trilhos das portas livres de detritos e folhas que possam se acumular e reter a umidade.. Eles podem causar um dano duplo, uma vez que libertam ácidos quando se deterioram.

4. Conserte os arranhões e cortes e qualquer área de ferrugem visível o mais rápido possível. Certiﬁ que-se de que a superfície esteja livre de umidade, óleo, sujeira ou limo e aplique uma camada uniforme de tinta de retoque de alta qualidade.
