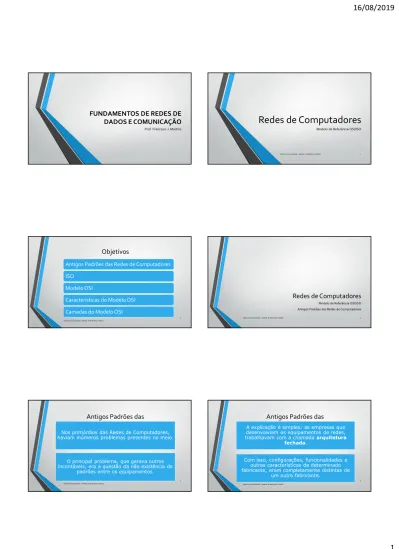

FUNDAMENTOS DE REDES DE
DADOS E COMUNICAÇÃO
Prof. Francisco J. Martins
Redes de Computadores
Modelo de Referência OSI/ISORedes de Computadores - Modelo de Referência OSI/ISO 2
Objetivos
Antigos Padrões das Redes de Computadores
ISO
Modelo OSI
Características do Modelo OSI
Camadas do Modelo OSI
Redes de Computadores - Modelo de Referência OSI/ISO
3 Redes de Computadores - Modelo de Referência OSI/ISO 4
Redes de Computadores
Modelo de Referência OSI/ISO Antigos Padrões das Redes de Computadores
Antigos Padrões das
Redes de Computadores
Nos primórdios das Redes de Computadores, haviam inúmeros problemas presentes no meio.
O principal problema, que gerava outros incontáveis, era a questão da não existência de
padrões entre os equipamentos.
5
Antigos Padrões das
Redes de Computadores
A explicação é simples: as empresas que desenvolviam os equipamentos de redes, trabalhavam com a chamada arquitetura
fechada.
Com isso, configurações, funcionalidades e outras características de determinado fabricante, eram completamente distintas de
um outro fabricante.
Antigos Padrões das
Redes de Computadores
Com isso, os equipamentos “não conversavam”, ou seja, não era possível a existência de uma
rede com equipamentos de dois ou mais fabricantes.
Para haver uma rede, todos os equipamentos nela presentes deveriam ser exclusivamente de
um único fabricante.
Redes de Computadores - Modelo de Referência OSI/ISO
7 Redes de Computadores - Modelo de Referência OSI/ISO 8
Redes de Computadores
Modelo de Referência OSI/ISO ISO
ISO
A ISO (International Organization for Standardization - Organização Internacional de Normalização) é uma entidade que concentra os grêmios de
padronização/normalização de mais de 900 mil organizações localizadas em 170 países.
Redes de Computadores - Modelo de Referência OSI/ISO
9 Redes de Computadores - Modelo de Referência OSI/ISO 10
Redes de Computadores
Modelo de Referência OSI/ISO Modelo OSI
Modelo OSI
A ISO foi a responsável por oferecer a grande solução para praticamente todos os problemas
presentes nas redes de computadores. Em 1984, a ISO como entidade de padronização
resolveu simplesmente padronizar as redes de computadores e seus processos com a criação
do Modelo OSI (Open Systems
Interconnection). 11
Modelo OSI
Com essa padronização, as redes iriam funcionar sempre da mesma forma, coisa que
antes não acontecia devido as diferentes funcionalidades que cada fabricante
empregava em suas redes.
Modelo OSI
A partir daí abriu-se a possibilidade da “conversação” entre equipamentos de diferentes
fabricantes.
A resolução dos problemas do passado também se tornou mais simples, pois se antes cada empresa trabalhava “sozinha” para resolver um
problema, agora todas passariam a trabalhar em conjunto, já que a arquitetura principal dos
equipamentos se tornava igual para todos.
Redes de Computadores - Modelo de Referência OSI/ISO
13
Modelo OSI
Os usuários das redes também ganharam muito com tudo isso, pois se desprenderam da
obrigação de se fechar apenas com um fabricante, tendo agora a livre opção de analisar as características de todos eles de
forma individual.
Redes de Computadores - Modelo de Referência OSI/ISO 14
Redes de Computadores - Modelo de Referência OSI/ISO 15
Redes de Computadores
Modelo de Referência OSI/ISO Características do Modelo OSI
Características do Modelo OSI
Com a aplicação do Modelo OSI, as redes passaram a trabalhar de forma padronizada.
Sendo assim, o processo de transferência e recebimento de dados se tornou mais simples,
além de que passou a ser único, mesmo com equipamentos distintos.
Redes de Computadores - Modelo de Referência OSI/ISO
16
Redes de Computadores - Modelo de Referência OSI/ISO 17
Redes de Computadores
Modelo de Referência OSI/ISO Camadas do Modelo OSI
Camadas do Modelo OSI
Como citado anteriormente, o processo de envio e recebimento de dados foi padronizado, e com isso o caminho percorrido pelos dados passou a
ser comum para todas as redes.
A ISO desenvolveu um Modelo de Referência Básico, conhecido por apresentar as sete
camadas características do Modelo OSI.
Camadas do Modelo OSI
As sete camadas do Modelo OSI representam o caminho a ser percorrido pelos dados.
Redes de Computadores - Modelo de Referência OSI/ISO 19
Camadas do Modelo OSI
Camada 7 - Aplicação Camada 6 - Apresentação Camada 5 - Sessão Camada 4 - Transporte Camada 3 - Rede Camada 2 - Enlace Camada 1 - Física
Redes de Computadores - Modelo de Referência OSI/ISO
20
Camadas do Modelo OSI
Redes de Computadores - Modelo de Referência OSI/ISO
21
Camadas do Modelo OSI
A representação por camadas claramente simplificou o entendimento das redes. Pode-se melhor analisar separadamente a função de cada camada, ou seja, cada parte do
caminho percorrido pelos dados. Essa técnica facilita também a questão do
isolamento de problemas.
Redes de Computadores - Modelo de Referência OSI/ISO
22
Camadas do Modelo OSI
A informação quando é enviada, percorre as camadas de cima para baixo, ou seja, da camada de Aplicação até a camada Física. Quando a informação é recebida, percorre as camadas de baixo para cima, sendo assim, da
camada Física até a camada de Aplicação. A seguir, veremos separadamente todas as camadas e suas principais características...
23 Redes de Computadores - Modelo de Referência OSI/ISO 24
Redes de Computadores
Modelo de Referência OSI/ISO Camada Física
Camada Física
A camada Física trabalha diretamente com os equipamentos da rede, definindo suas especificações elétricas, mecânicas e funcionais. Ela é responsável por definir a relação entre um
dispositivo e um meio de transmissão, transmitindo bits através de um canal de
telecomunicações. Ou seja, ela trabalha diretamente com o meio físico da rede.
Redes de Computadores - Modelo de Referência OSI/ISO
25
Camada Física
Resumidamente, a camada Física pode trabalhar de duas formas:
Recebimento
Ela irá receber pulsos elétricos/ópticos, e os converterá em bits.
Envio
Ela irá receber bits, e os converterá em pulsos elétricos/ópticos.
Redes de Computadores - Modelo de Referência OSI/ISO
26
Camada Física
Redes de Computadores - Modelo de Referência OSI/ISO 27
•
Cabos de cobre e Fibra óptica;•
Hubs e Repetidores;•
Interfaces seriais.Dispositivos
Redes de Computadores - Modelo de Referência OSI/ISO 28
Redes de Computadores
Modelo de Referência OSI/ISO Camada Enlace
Camada Enlace
A camada de Enlace se relaciona com as camadas Física e de Rede.
Possui algumas funções que tentam fazer com que o tráfego de dados pareça livre de
erros.
29
Camada Enlace
Sincronização entre receptor e transmissor Detecção e correção de erros
Formatação e segmentação de dados Gerenciamento de transmissões (simplex ou duplex)
Controle de acesso a um canal compartilhado
Camada Enlace
Esta camada é subdividida em outras duas
LLC (Link Logical Control)
MAC (Media Access Control)
Redes de Computadores - Modelo de Referência OSI/ISO
31
Camada Enlace
LLC (Link Logical Control)
• É a subcamada mais alta da Enlace. • Fornece mecanismos de
multiplexação e controle de fluxo.
Redes de Computadores - Modelo de Referência OSI/ISO
32
Camada Enlace
MAC (Media Access Control)
• Faz a ponte entre a camada Física e a LLC. • Provê acesso a um canal de comunicação e
trabalhando com os frames (envelopes para os pacotes da camada de Rede), atribuindo-lhes um cabeçalho contendo o endereçamento dos dados que trafegam pelo meio através do endereço físico (MAC) e outras informações de controle de dados.
Redes de Computadores - Modelo de Referência OSI/ISO
33
Camada de Enlace
Redes de Computadores - Modelo de Referência OSI/ISO 34
•
Switches;•
Placas de rede.Dispositivos
Camada de Enlace
Redes de Computadores - Modelo de Referência OSI/ISO 35
•
MAC (Media Access Control);•
PPP (Point-to-Point Protocol);•
LAPB;•
NetBios.Protocolos
Redes de Computadores - Modelo de Referência OSI/ISO 36
Redes de Computadores
Modelo de Referência OSI/ISO Camada de Rede
Camada de Rede
A camada de Rede é responsável por controlar as operações da rede de um modo geral. Possui como principal característica o roteamento de pacotes entre origem e destino, determinando qual o melhor percurso para o tráfego de dados.
Redes de Computadores - Modelo de Referência OSI/ISO 37
Esta camada, diferentemente da Enlace, trabalha com os endereços lógicos (IPs) e com
a implementação de pacotes, que irão portar um cabeçalho com endereço lógico (IP) e outras
informações de controle.
Camada de Rede
Redes de Computadores - Modelo de Referência OSI/ISO 38
Camada de Rede
Redes de Computadores - Modelo de Referência OSI/ISO 39
•
Roteadores;•
Switches (apenas alguns, com funções adicionais).Dispositivos
Camada de Rede
Redes de Computadores - Modelo de Referência OSI/ISO 40
•
IP (Internet Protocol);•
ICMP (Internet Control Message Protocol);•
ARP (Address Resolution Protocol);•
RARP (Reverse Address Resolution Protocol);•
IGMP (Internet Group Management Protocol).Protocolos
Redes de Computadores - Modelo de Referência OSI/ISO 41
Redes de Computadores
Modelo de Referência OSI/ISO Camada de Transporte
Camada de Transporte
A camada de Transporte fornece um serviço de transporte confiável de dados, transparente para as camadas superiores do Modelo OSI.
Garante que os dados serão entregues livres de erros, em sequência e sem perdas ou
duplicações.
Camada de Transporte
Recoloca as mensagens em segmentos, dividindo mensagens longas em vários segmentos menores ou agrupando mensagens pequenas em apenas um segmento, para haver
maior eficiência na transmissão dos dados.
Redes de Computadores - Modelo de Referência OSI/ISO 43
Camada de Transporte
A camada de Transporte possui dois protocolos
UDP
TCP
Redes de Computadores - Modelo de Referência OSI/ISO
44
Camada de Transporte
UDP
• Realiza apenas a multiplexação para que várias aplicações possam acessar o sistema de comunicação de forma coerente.
Redes de Computadores - Modelo de Referência OSI/ISO
45
Multiplexação
•
O trabalho de reunir, no hospedeiro ou host de origem, porções de dados provenientes de diferentes portas, encapsular cada porção de dados com informações do cabeçalho (que mais tarde serão usadas na demultiplexação) para criar segmentos, e passar esses segmentos para a camada de rede".(KUROSE; ROSS, 2006, p. 148)UNIP - Prof. Francisco Martins 46
Demultiplexação
•
Na prática, o aplicativo informa ao sistema operacional que estará escutando uma determinada porta e então todos os pacotes daquele protocolo (UDP ou TCP) serão repassados àquele processo. É a entrega dos dados de um segmento da camada de transporte à porta correta.UNIP - Prof. Francisco Martins 47
Camada de Transporte
TCP
• Realiza além da multiplexação, uma série de funções para tornar a comunicação mais confiável. • Algumas de suas características são:
controle de fluxo, controle de erro, sequenciação e multiplexação de mensagens.
Camada de Transporte
É importante ressaltar que a camada de Transporte fica entre as camadas de nível de aplicação (5 a 7, preocupadas com os
dados contidos nos pacotes)
e as de nível físico (1 a 3, preocupadas com a forma de transmissão dos dados), ou seja, ela é a ligação entre esses dois grupos.
Redes de Computadores - Modelo de Referência OSI/ISO 49
Camada de Transporte
Há dois tipos de enlaces onde podem ocorrer transmissões de dados
Enlace ponto a ponto Há apenas dois pontos de comunicação.
Enlace ponto multiponto Há três ou mais pontos de comunicação. Um
exemplo clássico desse tipo de enlace é o sistema de broadcast.
Redes de Computadores - Modelo de Referência OSI/ISO
50
Camada de Transporte
Já a comunicação nos enlaces pode ocorrer de três formas
Simplex Half Duplex Full Duplex
Redes de Computadores - Modelo de Referência OSI/ISO
51
Camada de Transporte
• A transmissão ocorre em apenas um sentido no canal de comunicação. • Exemplo: televisão e rádio.
Simplex
• A transmissão pode ocorrer nos dois sentidos, mas não simultaneamente. • Exemplo: walk talk.
Half Duplex
• A transmissão pode ocorrer simultaneamente nos dois sentidos. • Exemplo: celular.
Full Duplex
Redes de Computadores - Modelo de Referência OSI/ISO
52
Camada de Transporte
Redes de Computadores - Modelo de Referência OSI/ISO 53
•
TCP (Transmission Control Protocol);•
UDP (User Datagram Protocol).Protocolos
Camada de Sessão
A camada de Sessão estabelece, gerencia e encerra sessões de comunicação, que consiste de requisições e
respostas do serviço entre duas aplicações localizadas em dois computadores em rede.
Na sessão são estabelecidas as características da comunicação: qual lado transmite, quando, durante
quanto tempo e assim por diante.
Camada de Sessão
Fornece a sincronização das tarefas dos usuários, colocando pontos de controle de fluxo
de dados para que, em caso de falhas de comunicação na rede, somente os dados posteriores ao último ponto de controle terão
que ser retransmitidos.
Redes de Computadores - Modelo de Referência OSI/ISO 55
Camada de Apresentação
A camada de Apresentação fornece as funções de formato dos dados, como o tipo de codificação e conversão de dados (compressão/descompressão e
criptografia/descriptografia).
Também é responsável pelo encapsulamento das informações em pacotes de bits.
Redes de Computadores - Modelo de Referência OSI/ISO
56
Camada de Apresentação
Esta camada é conhecida como sendo a “camada de tradução”, pois os dados são representados por formatos
adequados para cada tipo de dado ou aplicação.
Por isso, temos vários formatos utilizados para texto, imagem, sons, vídeos e outros, que podem ser convertidos (traduzidos) conforme são transmitidos de
um computador para outro dentro da rede.
Redes de Computadores - Modelo de Referência OSI/ISO
57
Camada de Apresentação
Temos computadores que trabalham com o sistema de representação de texto denominado de EBCDIC, e
outros que trabalham com ASCII.
Esta camada faz a conversão entre os dois conforme necessário.
O mesmo acontece com os padrões de imagem gráfica, como GIF, JPG e PNG.
Redes de Computadores - Modelo de Referência OSI/ISO
58
Camada de Aplicação
A camada de Aplicação é a mais alta e atua como uma janela para processos dos aplicativos que
acessam os serviços da rede.
Representa os serviços de suporte direto ao aplicativo do usuário, como os serviços de acesso a sites (HTTP), transferência de arquivos (FTP) e envio de
e-mails (SMTP).
59
Camada de Aplicação
Esta camada oferece à aplicação o acesso geral aos serviços de rede, permitindo o
acesso às funções de comunicação, de controle do fluxo e de recuperação de erros ao
nível do aplicativo.
Camada de Aplicação
Redes de Computadores - Modelo de Referência OSI/ISO
61
•
HTTP (Hypertext Transfer Protocol);•
FTP (File Transfer Protocol);•
SMTP (Simple Mail Transfer Protocol);•
POP3 (Post Office Protocol);•
Telnet;•
IMAP (Internet Message Access Protocol);•
SSH (Secure Shell).Protocolos
Redes de Computadores - Modelo de Referência OSI/ISO 62
Redes de Computadores
Modelo de Referência OSI/ISO Resumo
Resumo
O Modelo OSI é um modelo de referência para a interoperabilidade de sistemas, definindo sete camadas, onde cada uma
comunica-se somente com as camadas vizinhas (inferior e superior) e age como se
estivesse comunicando com a camada equivalente no outro sistema.
Redes de Computadores - Modelo de Referência OSI/ISO 63
Resumo
Aplicação: Serviços de rede ao nível do aplicativo. Apresentação: Formato dos dados.
Sessão: Estabelece, gerencia e encerra a comunicação. Transporte: Entrega os dados sem erros e em sequência. Rede: Endereço de rede e roteamento.
Enlace: Características de rede e endereço físico; Física: Especificações elétricas, mecânicas e funcionais.
Redes de Computadores - Modelo de Referência OSI/ISO 64
