Botoeiras. Botoeiras de Comando de Controle - Ø 22,5. Kit Caixa Vazia

(1)

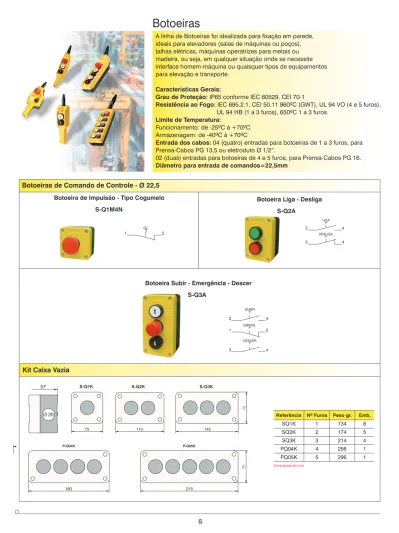

Botoeiras

A linha de Botoeiras foi idealizada para fixação em parede, ideais para elevadores (salas de máquinas ou poços), talhas elétricas, máquinas operatrizes para metais ou madeira, ou seja, em qualquer situação onde se necessite interface homem-máquina ou quaisquer tipos de equipamentos para elevação e transporte.

Características Gerais:

Grau de Proteção: IP65 conforme IEC 60529, CEI 70-1

Resistência ao Fogo: IEC 695.2.1, CEI 50.11 960ºC (GWT), UL 94 VO (4 e 5 furos),

UL 94 HB (1 a 3 furos), 650ºC 1 a 3 furos.

Limite de Temperatura:

Funcionamento: de -25ºC à +70ºC Armazenagem: de -40ºC à +70ºC

Entrada dos cabos: 04 (quatro) entradas para botoeiras de 1 a 3 furos, para

Prensa-Cabos PG 13,5 ou eletroduto Ø 1/2”.

02 (duas) entradas para botoeiras de 4 e 5 furos, para Prensa-Cabos PG 16.

Diâmetro para entrada de comandos=22,5mm

Botoeiras de Comando de Controle - Ø 22,5

1 2 3 3 DESLIGA LIGA 4 4 3 3 SUBIR DESCER EMERG. 1 4 4 2

Botoeira de Impulsão - Tipo Cogumelo _{Botoeira Liga - Desliga}

Botoeira Subir - Emergência - Descer

Kit Caixa Vazia

S-Q1M4N _S-Q2A S-Q3A S-Q1K S-Q2K S-Q3K 7 5 57

Nº Furos Peso gr. Emb. Referência

(2)

Linha de Botoeiras Pendentes

A linha de Botoeiras Pendentes é o resultado de longos estudos sobre as necessidades do operador possibilitando um fácil manuseio de utilização e operação através de um equipamento ergonômicamente correto prático e leve,

possibilitando máxima liberdade nos movimentos do operador. As Botoeiras Pendentes Steck são específicas para aplicações em pontes rolantes, talhas elétricas, guinchos de coluna, pórticos e equipamentos de elevação e transporte.

Material: Termoplástico auto-extinguível com duplo isolamento Grau de Proteção: IP 65 conforme EN 60529, IEC 529

Limite de Temperatura:

Funcionamento: de -25ºC à +70ºC, conforme IEC 68-2-27 Armazenagem: de -40ºC à +70ºC

Execução: 2 a 14 furos Ø 22 mm em fila única ou fila dupla Entrada dos cabos: Mod. P03 Ponteira de Borracha de Ø 8 mm à

Ø 17 mm, Mod. PL / PLB Ponteira de Borracha de Ø 8mm à Ø 24 mm.

Botão de Emergência: Conforme EN 418 EN 60204-1-32

Vida útil Mecânica (Botões de Impulsão/Comutador): 1,0 milhões

de operações

Características dos Blocos de Contatos: Material: Auto-extinguível

Corrente Nominal Térmica: 16A 380V

Tensão de Isolação: 600V conforme IEC 947-5-1

Categoria de Isolamento: Grupo C conforme VDE 0660-200 Resistência de Contato: 25

Elemento de Contato: Acionamento Lento, Dupla Ruptura,

Auto Limpante, Abertura Positiva, Abertura Forçada de Contato NF.

Força de Acionamento: 0,4 N

Grau de Proteção dos Terminais: IP2X - IEC 529 Numero de Contatos para cada Botão: máx. 3 (três)

Listed - Arquivo N° 145138

A Steck se reserva o direito de efetuar modificações técnicas, estéticas e dimensionaos destes produtos sem aviso prévio.

<

S

Modelo P02

Modelo P03

1 Velocidade 1 NA 1 Velocidade 2 NA Comando Direto p/ M. Monofásico 1 Kw

2 Velocidades P02.1 P02.2 P02CD P02D2 Peso gr. 230 Referência Descrição Botoeira 2 Operações + Emergência p/ Comando de Motores 1 Velocidade Referência Peso gr. Descrição 1 NA 2 NA 3 NA 440 450 460 P03.1 P03.2 P03.3 Botoeira 2 Operações + Emergência p/ Comando de Motores 2 Velocidades 1 NA +1 NA Escalonado P03D2 460

(3)

560 590 620 560 590 740 770 800 830 PL05 PL05D2 PL05D4 PLB04 PLB04D2 PL07 PL07D2 PL07D4 PL07D6 Nº Botões A B Referência Dimensões em mm

Modelo PLB

2 Op.+Comum/Alarm.+Emergência 2 Op.+C./Alarm.+Emerg. 2 Mov. 2 Vel.

6 Op.+Comum/Alarm.+Emergência 6 Op.+C./Alarm.+Emerg. 2 Mov. 2 Vel. 6 Op.+C./Alarm.+Emerg. 4 Mov. 2 Vel. 6 Op.+C./Alarm.+Emerg. 6 Mov. 2 Vel. 4 Op.+Comum/Alarm.+Emergência 4 Op.+C./Alarm.+Emerg. 2 Mov. 2 Vel. 4 Op.+C./Alarm.+Emerg. 4 Mov. 2 Vel.

8 Op.+Comum/Alarm.+Emergência 10 Op.+Comum/Alarm.+Emergência 12 Op.+Comum/Alarm.+Emergência Peso gr. Referência Descrição

PL/PLB - Kit de Montagem

Botoeira 5 Furos Botoeira 7 Furos Botoeira 8 Furos Botoeira 10 Furos Botoeira 12 Furos Peso gr. Embal. Referência Descrição

Modelos PL

4 Operações+Emergência 4 Op.+Emerg. 2 Mov. 2 Vel. 4 Op.+Emerg. 4 Mov. 2 Vel.

6 Operações+Emergência 6 Op.+Emerg. 2 Mov. 2 Vel. 6 Op.+Emerg. 4 Mov. 2 Vel. 6 Op.+Emerg. 6 Mov. 2 Vel.

6 Op.+Comum/Alarm.+Emergência 6 Op.+C./Alarm.+Emerg. 2 Mov. 2 Vel. 6 Op.+C./Alarm.+Emerg. 4 Mov. 2 Vel. 6 Op.+C./Alarm.+Emerg. 6 Mov. 2 Vel.

8 Op.+Comum/Alarm.+Emergência 10 Op.+Comum/Alarm.+Emergência Peso gr. Referência Descrição 830 860 890 920 PL08 PL08D2 PL08D4 PL08D6 990 1140 4 6 8 10 12 14 345 399 453 547 601 655 185 239 293 347 401 455 PL10 PL12 PLB04 PLB06 PLB08 PLB10 PLB12 PLB14 660 690 720 PLB06 PLB06D2 PLB06D4 840 870 900 1030 PLB08 PLB08D2 PLB08D4 PLB08D6 1000 1150 1250 PLB10 PLB12 PLB14 PL05K PL07K PL08K PL10K PL12K 1 1 1 1 1 410 540 600 700 800

(4)

Modelo S-PGGRM

Material: Termoplastico auto extinguível com duplo isolamento Grau de Proteção: IP65 conforme IEC 60529

Limite de Temperatura: Funcionamento de -25ºC a +70ºC Resistência a agentes externos: Graxa, Óleo e ambientes salinos Entrada dos cabos: Prensa cabos M25

Potência nominal de operação:

Características dos blocos de contatos: Corrente Nominal Térmica : 25A

Tensão de isolação : 500V conforme IEC 60947-5-1

Categoria de Isolamento: Grupo C conforme VDE 0660-200

Funcionamento dos contatos por acionamento rápido, dupla ruptura em comutação

P02/P03/PL/PLB - Peças de Reposição

Bloco Contato NF Bloco Contato NA

Bloco Contato p/ Sinalizad.

Lâmpadas Tipo - BA9S

Bloco Contato NA+NA 2 Velocidades Escalonado

Botão Emergência Ø 30mm Girar p/ Destravar c/ Janelas

Bloco Contato NA+NA+NA 3 Velocidades Escalonado Botão Emergência Ø 30mm Girar p/ Destravar Peso gr. Embal. 14 2 V. 3 V. 10 Referência Descrição PL004007 PL004001 PL004002 10 10 14 14 10 10 10 10 28 42 28 26 PL004005 PL004006 PL013001 PL013002 Peso gr. Embal. Referência Descrição S-PGGRM S-PGG2RM

Modelo PGGRM

Botoeira 2 Operações + Emergência p/ Comando de Motores Referência Descrição Botão de emergência 3 N.F. Bloco de contato 4 N.A. 1 velocidade

Botão de emergência 3 N.F. Bloco de contato 3 N.A.+ 1N.F. 2 velocidades Trifásico - 2 pólos Trifásico - 3 pólos KW 2,2 - 3 CV KW 3,0 - 4 CV 230V (AC) 400V (AC) 230V (AC) 400V (AC)

(5)

PL10 PL12 EMERG. EMERG. EMERG. EMERG. EMERG. EMERG. EMERG. EMERG. EMERG. EMERG. EMERG. EMERG. EMERG. EMERG. EMERG.

EMERG. EMERG. EMERG. EMERG. EMERG. EMERG.

EMERG.

PL05 PL05D2 PL05D4 PL07 PL08 PL08D2 PL08D4 PL08D6

Botoeiras Série PL Standard

Botoeiras Série PLB

PLB06 PLB06D4 PLB08 PLB04 PLB06D2 PLB08D4 PLB12 PLB08D6 PLB14 PLB10 PLB08D2 PLB04D2

Simbologia dos Botões de acordo com a Norma: FEM 9.941

VERDE COMUM

VERDE COMUM C/

ALARM.

(6)

PL004005 PL004006 PL004003 1ª Velocidade PL004004 2ª Velocidade PL004003 1ª Velocidade PL004009 2ª Velocidade PL004008 3ª Velocidade

PL Esquema de Montagem

Tampa Caixa Parafuso M4 x 30 (inox) O`Ring

Suporte p/ Blocos 2 furos Suporte p/ Blocos 3 furos Bloco de Contato 1 NF Bloco de Contato 1 NA

Bloco de Contato 1 NA+1 NA 2 Velocidades Bloco de Contato 1 NA+1 NA+1NA 3 Velocidades Bloco de Contato p/ Sinalizadores

Parafuso Auto-atarrachante Botão Comutador c/ Manopla Botão Comutador c/ Chave Sinalizador Luminoso Botão com Símbolo

Botão de Emergência Girar p/ Destravar c/ Janelas Trava Mecânica Inferior do Bloco

Trava Mecânica Superior do Bloco Anel de Fixação M22 x 1 Separador de Cabos Prensa Cabos Ponteira de Borracha p/ PL05 Ponteira de Borracha p/ PL07-PL08 Ponteira de Borracha p/ PL10-PL12 Anel de Suspenção PL00100. PL00200. 11606022 11901028 PL003001 PL003002 PL004001 PL004002 PL004005 PL004006 PL004007 11607007 PL00700. PL00600. PL00800. PL0050.. PL013001 PL011002 PL011001 11705100 PL12001 12904014 12906006 12906004 12906005 12003009 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 18 1 1 .. MT.. .. 1 .. .. .. .. .. .. .. .. .. .. 1 .. .. .. .. 1 .. .. .. 1 17

Item Referência Descrição Quant.

Instruções de Montagem - 1ª - 2ª - 3ª velocidade

PLB Esquema de Montagem

Tampa Caixa

Parafuso M4 x 30 (inox) O`Ring

Suporte p/ Blocos 2 furos Gancho

Bloco de Contato 1 NF Bloco de Contato 1 NA

Bloco de Contato 1 NA+1 NA 2 Velocidades Bloco de Contato 1 NA+1 NA+1NA 3 Velocidades Bloco de Contato p/ Sinalizadores

Parafuso Auto-atarrachante Botão Comutador c/ Manopla Botão Comutador c/ Chave Sinalizador Luminoso Botão com Símbolo

Botão de Emergência Girar p/ Destravar c/ Janelas Trava Mecânica Inferior do Bloco

Trava Mecânica Superior do Bloco Anel de Fixação M22 x 1 Separador de Cabos Prensa Cabos

Ponteira de Borracha p/ PLB 4-6-8 Botões Ponteira de Borracha p/ PLB 10-12-14 Botões 1170807. 1171004. 11606022 11901035 PL003001 12001021 PL004001 PL004002 PL004005 PL004006 PL004007 11607007 PL00700.. PL00600.. PL00800.. PL0050... PL013001 PL011002 PL011001 11705100 PL12001 12904008-09 12906004 12906005 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 1 .. MT.. .. 1 .. .. .. .. .. .. .. .. .. .. 1 .. .. .. .. 1+1 .. .. 17
