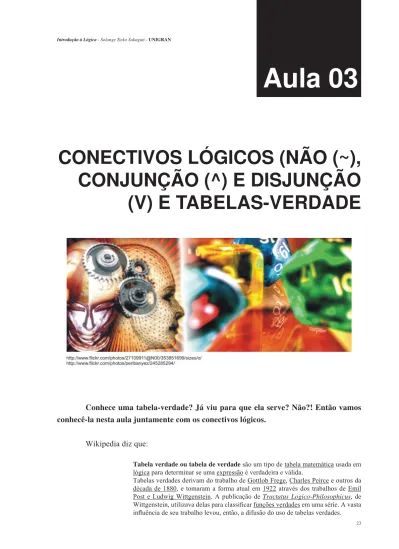

Introdução à Lógica - Solange Tieko Sakaguti -
Conhece uma tabela-verdade? Já viu para que ela serve? Não?! Então vamos conhecê-la nesta aula juntamente com os conectivos lógicos.
Wikipedia diz que:
Tabela verdade ou tabela de verdade são um tipo de tabela matemática usada em lógica para determinar se uma expressão é verdadeira e válida.
Tabelas verdades derivam do trabalho de Gottlob Frege, Charles Peirce e outros da década de 1880, e tomaram a forma atual em 1922 através dos trabalhos de Emil Post e Ludwig Wittgenstein. A publicação de Tractatus Logico-Philosophicus, de Wittgenstein, utilizava delas para classifi car funções verdades em uma série. A vasta infl uência de seu trabalho levou, então, a difusão do uso de tabelas verdades.
Aula 03
Introdução à Lógica - Solange Tieko Sakaguti -
A tabela-verdade é uma tabela utilizada em lógica para verifi car se uma determinada
expressão é verdadeira e válida.
Representaremos então o valor lógico de cada proposição com seu respectivo
conectivo.
Nas funções lógicas temos apenas dois estados: ligado ou desligado, aberto ou
fechado, 0 (zero) ou 1 (um), V ou F, sim ou não etc.
PRIORIDADE DOS CONECTIVOS
Caso exista mais de um conectivo na expressão você deve respeitar a seguinte
hierarquia:
1º (~) Negação ou Complemento 2º (^) Conjunção – e
3º (v) Disjunção – ou
4º () Condicional – Se... então...
5º () Bicondicional – Se e somente se
Importante lembrar!!! Caso existam parênteses, colchetes e chaves, estes devem ter prioridade, na seqüência apresentada:
1º parênteses ( )
2º colchetes [ ]
3º chaves { }
Conectivos e tabela-verdade
1. Não (~)
O conectivo não (~) representa a situação inversa, a negação de uma
determinada situação.
Exemplo 1:
Consideremos a seguinte afi rmação:
a = Roma fi ca na Itália.
Se quisermos negar esta proposição A poderemos fazê-lo de duas formas:
~a = Não é verdade que Roma fi ca na Itália.
~a = Roma não fi ca na Itália.
Exemplo 2:
Consideremos a seguinte afi rmação:
Introdução à Lógica - Solange Tieko Sakaguti -
Se quisermos negar esta proposição A poderemos fazê-lo de três formas:
~a = Não é verdade que Júnior tem 18 anos. ~a = Júnior não tem 18 anos
~a = Júnior é menor de idade.
Da mesma forma podemos compor a tabela-verdade. Vejamos...
Valor verdade de p e ~p
Como montar a tabela-verdade? Vejamos... Primeiro, verifi camos a quantidade
de proposições (letras), neste caso uma, existentes que irão compor a tabela. Conforme a
quantidade de proposições teremos uma quantidade de linhas na tabela... este número é
calculado da seguinte forma: 2n, onde n é a quantidade de proposições.
Como aqui temos 1 proposição, a quantidade de linhas será calculada da seguinte
forma:
21 = 2 linhas.
A negação da proposição p é a proposição p, de maneira que se p é verdade então p
é falso, e vice-versa.
2. E (^) – Conjunção
Duas afi rmações quaisquer podem ser combinadas pela palavra “e” para formar uma
afi rmação composta a qual chamamos de conjunção das afi rmações originais.
Exemplo 1:
São Paulo fi ca na América Latina e 2 + 3 = 5
(V) e (V) = V
Lembre-se de que é muito importante atenção no preenchimento dos Vs e Fs de cada uma das colunas da tabela-verdade, pois se apenas um estiver errado, a saída também estará errada!!!
Duas linhas que são distribuídas da seguinte forma: metade das linhas para os valores de V e a outra metade para os valores de F
Introdução à Lógica - Solange Tieko Sakaguti -
São Paulo fi ca na América Latina e 2 + 3 = 6
(V) e (F) = F
São Paulo fi ca na América do Norte e 2 + 3 = 5
(F) e (V) = F
São Paulo fi ca na América do Norte e 2 + 3 = 6
(F) e (F) = F
Exemplo 2:
Os Jogos Olímpicos acontecem de 4 em 4 anos e 12 > 3
(V) e (V) = V
Os Jogos Olímpicos acontecem de 4 em 4 anos e 12 < 3
(V) e (F) = F
Os Jogos Olímpicos acontecem a cada 2 anos e 12 > 3
(F) e (V) = F
Os Jogos Olímpicos acontecem a cada 2 anos e 12 < 3
(F) e (F) = F
Valor verdade de p ^ q – Conectivo e – Conjunção.
Agora perceba que temos duas proposições com um conectivo e (^).
Como aqui temos 2 proposições (p e q), a quantidade de linhas será calculada da
seguinte forma:
22 = 4 linhas
Observe os valores resultantes p ^ q (saída)! Perceba que a saída é V onde as proposições (entrada) p e q também são V. Nas outras, onde os valores de V e F se alternam, a saída será F.
3. Ou (v) – Disjunção
Duas afi rmações quaisquer podem ser combinadas pela palavra “ou” (no sentido
Quatro linhas que são distribuídas da seguinte forma: metade das linhas para os valores de V e a outra metade para os valores de F para a primeira coluna (p). Já na Segunda intercalamos V e F.
p q p^q
V V V
V F F
F V F
Introdução à Lógica - Solange Tieko Sakaguti -
conjunto de e/ou) para formar uma nova afi rmação, a qual chamamos de disjunção das duas
afi rmações originais.
Exemplo 1:
São Paulo fi ca na América Latina ou 2 + 3 = 5
(V) ou (V) = V
São Paulo fi ca na América Latina ou 2 + 3 = 6
(V) ou (F) = V
São Paulo fi ca na América do Norte ou 2 + 3 = 5
(F) ou (V) = V
São Paulo fi ca na América do Norte ou 2 + 3 = 6
(F) ou (F) = F
Exemplo 2:
Os Jogos Olímpicos acontecem de 4 em 4 anos ou 12 > 3
(V) ou (V) = V
Os Jogos Olímpicos acontecem de 4 em 4 anos ou 12 < 3
(V) ou (F) = V
Os Jogos Olímpicos acontecem a cada 2 anos ou 12 > 3
(F) ou (V) = V
Os Jogos Olímpicos acontecem a cada 2 anos ou 12 < 3
(F) ou (F) = F
Valor verdade de p v q – Conectivo ou – Disjunção.
Observe os valores resultantes p v q (saída)! Perceba que a saída é V onde as proposições (entrada) p ou a apresentam pelo menos um valor V. Quando os valores de entrada forem apenas F, a saída será F.
Veja mais alguns exemplos:
Quatro linhas que são distribuídas da seguinte forma: metade das linhas para os valores de V e a outra metade para os valores de F para a primeira coluna (p). Já na segunda intercalamos V e F.
p q p v q
V V V
V F V
F V V
Introdução à Lógica - Solange Tieko Sakaguti -
Se tiver uma expressão do tipo:
p ^ ~ q v ~ p
Veja que aparece 2 vezes (p e ~p), porém contamos apenas uma vez, ok?
Aparecendo ou não com negado (~) a letra p é contada uma única vez.
Então montando a tabela verdade temos:
2 entradas (letras) = p e q
Portanto trabalharemos com 4 linhas...
IMPORTANTE: observar que para a construção das tabelas é necessário, primeiramente, identifi car qual a quantidade de proposições (letras). É ela que vai me informar
quantas linhas a minha tabela-verdade terá. A quantidade de linhas dependerá da fórmula 2n,
onde n é a quantidade de letras/proposições....
a) ~p ^ q
Veja que para esta primeira tabela, temos duas proposições (p e q). Então teremos
uma tabela com 4 linhas.
Após a quantidade de linhas ser estabelecida, é preciso que distribua os valores de V
e F, conforme já foi visto.
Então as colunas serão montadas de acordo com a expressão... veja a tabela a seguir....
Perceba que a terceira coluna é o resultado inverso da segunda
Perceba que a Quinta coluna é o resultado inverso da primeira (~p)
A quarta coluna é a junção da primeira com a terceira.
Introdução à Lógica - Solange Tieko Sakaguti -
Veja que aqui, neste exemplo terá que primeiro negar o valor de p para depois juntar com q. b) ~( p v q)
p q ~p ~p ^ q
V V F F
V F F F
F V V V
F F V F
Veja que para este outro exemplo temos duas proposições (p e q). Então teremos também uma tabela com 4 linhas.
Após a quantidade de linhas ser estabelecida, é preciso que distribua os valores de V e F, conforme já foi visto.
Então as colunas serão montadas de acordo com a expressão... veja a tabela a seguir.... Veja que aqui, neste exemplo terá que primeiro juntar p com q para somente depois
negar, pois os valores de p e q estão dentro do parênteses.
p q p v q ~(p v q)
V V V F
V F V F
F V V F
F F F V
c) (p ^ q) v (p ^ r)
Veja que neste exemplo temos três proposições (p, q e r). Então teremos também uma tabela com 8 linhas, pois 23 = 8. Após a quantidade de linhas ser estabelecida, é preciso
que distribua os valores de V e F, conforme já foi visto nos exemplos anteriores.
Então as colunas serão montadas de acordo com a expressão... veja a tabela a seguir.... Veja que aqui teremos primeiro que juntar p com q. Depois juntar p com r para somente depois agrupar a 4ª e a 5ª colunas.
1ª 2ª 3ª 4ª 5ª 6ª
p q r p ^ q p ^ r (p ^ q) v (p ^ r)
V V V V V V
V V F V F V
V F V F V V
V F F F F F
F V V F F F
F V F F F F
F F V F F F
Introdução à Lógica - Solange Tieko Sakaguti -
d) ~(p ^ ~q)
Veja que para este último exemplo temos duas proposições (p e q). Então teremos
também uma tabela com 4 linhas. Após a quantidade de linhas ser estabelecida, é preciso que
distribua os valores de V e F, conforme já foi visto.
Então as colunas serão montadas de acordo com a expressão... veja a tabela a seguir....
Veja que aqui, neste exemplo terá que primeiro negar o valor de q, depois juntar
com p e depois negar, pois os valores de p e q estão dentro do parênteses e, ainda, existe um
negado (~) fora do parênteses.
p q ~q p ^ ~q ~(p ^ ~q)
V V F F V
V F V V F
F V F F V
F F V F V
Agora chegou a hora de praticarmos um pouco do que vimos nesta terceira aula.
Vamos lá??
ATIVIDADES
As atividades referentes a esta aula estão disponibilizadas na ferramenta “Sala Virtual
- Atividades”. Após respondê-las, enviem-nas por meio do Portfólio- ferramenta do ambiente
de aprendizagem UNIGRANet. Em caso de dúvidas, utilize as ferramentas apropriadas para
