A UTILIZAÇÃO DE CARTOGRAFIA TEMÁTICA E WEBMAPPINGS – ALOVMAP – PARA ESTUDOS GEOGRÁFICOS
Hanna Lima da Costa Ferreira de Melo Graduanda em Bacharelado em Geografia – UFPE. Bolsista
PIBIC/CNPQ/PROPESQ-UFPE- email: [email protected]
Lucilene Antunes Correia Marques de Sá Professora Dr. Adjunta do Departamento de Ciências Cartográficas – UFPE- e-mail: [email protected]
RESUMO
Com o crescente desenvolvimento da tecnologia e o boom que a internet passou nas últimas duas décadas, acarretou em profundas alterações na produção cartográfica, uma vez que a democratização no acesso a rede mundial de computadores despertou nos produtores de informações geo-espaciais o interesse de utilizar o meio online para produção e divulgação de mapas. Essa pesquisa visa mostrar a disponibilização de uma página Web com a espacialização das instituições de ensino superior (IES), uma vez que com a utilização de softwares de fácil entendimento e acesso é possível desenvolver pesquisas geográficas com a utilização da cartografia temática. A página foi elaborada com auxilio do software ALOVMAP, aplicativo gratuito, que, dentre outras vantagens, permite a publicação de mapas nos modelo vetorial e matricial e permite a interação entre o usuário internauta e os mapas disponibilizados. O ALOV está disponível na forma cliente e cliente/servidor, a forma utilizada no projeto SIGEDU. MAIS foi a forma cliente, resultando na confecção de mapas com conteúdo e interface, onde não é só possível visualizar a distribuição espacial das IES, mas também sua evolução temporal.
Palavras-chave: Tecnologia, informações, democratização, distribuição espacial, instituições de ensino superior.
INTRODUÇÃO
Um dos grandes problemas encontrados no âmbito da geografia é a deficiência de mapas que possam ser manipulados de forma que atendam e beneficiem os internautas, respondendo a questões recorrentes entre os mesmos. Dessa forma, o desenvolvimento de aplicações com localização geográfica torna-se uma importante ferramenta para explorar diversos tipos de potencialidades.
Outro ponto observado é a necessidade de uma maior gama de ferramenta disponíveis, com diversos graus de complexidade e precisão, atendendo assim uma multiplicidade de usuários e interesses. Ou seja, cada objetivo vai necessitar uma ferramenta específica, e dependendo do objetivo essa ferramenta pode ser mais ou menos complexa.
A partir dessa idéia o principal objetivo desse trabalho foi desenvolver e disponibilizar um aplicativo webmmaping que possibilite uma espacialização de dados diversos que possam auxiliar os estudos em Geografia. Deste modo foi utilizado o SIG AlovMap e espacializou-se as instituições de ensino superior de Pernambuco (IES), inclusive com o levantamento histórico das IES, utilizando o AlovMap.
A escolha pelo estudo da distribuição de IES em Pernambuco deu-se pela mudança da dinâmica do ensino superior em Pernambuco, que começou a se disseminar pelo interior do estado, gerando, assim, centros interioranos de ensino, que polarizam suas regiões.
O Alov é um servidor de mapas livre que permite customizar as informações a serem divulgadas, e, apesar de haver uma diminuição nas ferramentas de customização, por ser tratar de um servidor livre, o programa computacional suporta navegação ilimitada no mapa com a sobreposição de múltiplos planos de informações.
O desenvolvimento de um aplicativo em Sistema de Informação Geográfica (SIG), como resultado de um esforço interdisciplinar entre várias áreas de conhecimento, permite que ocorra a conexão entra os dados vetoriais e matriciais, além de dados descritivos, possibilita o aumento da interatividade com o usuário. A idéia é que o usuário defina e localize o que deseja através da consulta a base de dados espaciais. Essa forma de disponibilização faz dessa aplicação uma nova forma de oferecimento de serviços, pois, com a utilização desse aplicativo, não se fica preso ao modelo de mapas analógicos tradicionais, com informações estáticas apresentadas nas legendas ou compêndios anexados (Kraak e Driel, 1997; Miranda, 2002b).
A perspectiva de trabalho por webmmaping ainda é pouco difundida na literatura nacional, assim o levantamento bibliográfico constituiu-se de consultas a diversas fontes, porém, devido à existência de poucas informações disponíveis em bibliotecas, optou-se pela pesquisa na Internet.
Primeiramente foram coletados todos os arquivos magnéticos gerados por estudos anteriores do Projeto SIGEDU.MAIS, criado para desvendar os números que traduzem a situação do ensino superior e da pesquisa no Estado de Pernambuco, e, ao mesmo tempo, disseminar conceitos e conhecimentos das Ciências Cartográficas, tendo por base os mapas, pretendendo ter como público alvo principalmente pesquisadores e estudantes, além de órgãos de fomento.
Quando há a divulgação de mapas pela rede mundial de computadores (internet), duas situações de interação podem ocorrer: estática - as informações estão referentes a um mapa temático que esta disponível na internet em um formato padrão como GIF, JPEG, PDF, BMP, e a sua estrutura não se difere muito de uma página comum da internet com texto e imagens; e dinâmica. Mapas dinâmicos são capazes de mudar um ou mais componentes dos dados espaciais, sendo necessário a utilização de programas específicos de SIG para a internet para a manipulação de aplicações dinâmicas
A Figura 1 demonstra as formas de apresentação de mapas na internet, relacionando quanto à maneira como eles interagem com o usuário.
Para o projeto SIGEDU.MAIS a opção escolhida foi a do tipo estática, ou seja, os mapas podem ser visualizados, o usuário pode navegar, alterar escala, consultar os atributos existentes na base de dados espaciais e imprimir. As consultas são simples e nenhuma operação de análise espacial é disponibilizada.
O AlovMap é uma aplicativo na linguagem Java, produzido em associação pela organização Alov e o departamento de arqueologia computacional da Universidade de Sidney,Austrália. É um programa computacional gratuito, que permite a disponibilização de mapas na internet de forma interativa, com a configuração efetuada por meio da criação de apenas dois arquivos: um em HTML (Hypertext Markup Language), responsável pela apresentação gráfica, e outro em XML (Extensible Markup Language), onde é definido o conteúdo do projeto, não necessitando de nenhuma infra-estrutura específica no servidor.
A visualização de dados vetoriais pode ocorrer em shapefile da
Environmental Systems Research Institute (ESRI), map info file (*.MIF) e dados no
formato SQL, e os dados matriciais são em formato GIF(Graphics Interchange Format), JPG(Joint Photographic Group), MrSID(Multi-resolution Seamless Image
Database e Web Map Server (WMS) do consórcio OpenGis (Open GIS Consortium,
2002).
O AlovMap pode ser usado de duas formas: cliente e cliente/servidor. A forma cliente, mais simples, é executada no computador local, como um applet (Flanagan, 1996, pág.43). Desta forma, ele e todos os mapas são carregados direto do servidor para a execução em Java Virtual Machine (JVM) residente no navegador. Quanto maior interatividade oferecida, maior complexidade terá o aplicativo, o que implicará em um aplicativo de maior tamanho, que por sua vez levará a um tempo maior para ser carregado.
Entre as funcionalidades do aplicativo, além do fato de ser gratuito, oferece recursos tais como "...interação com mapa no navegador Web, navegação ilimitada no mapa, mapas temáticos legendados, links na Internet entre outras..." (MIRANDA, 2002b).
de informação (Figura 3). As definições das camadas no arquivo de configuração .xml fazem a ligação física destes com os mapas existentes no diretório de trabalho. Na finalização é possível adicionar informações para os atributos dos mapas exibidos.
Figura 2- Arquivo HTML
Figura 3 – Seções do Arquivo .xml
Mas, para se interagir com os dados no ALOV Map, deve-se primeiramente entender a sua interface, que é constituída por quatro quadros (Figura 4).
Figura 4- Esquema da Interface do AlovMap
Figura 5 - Botões de interação com mapa, Domínios, Mapas Temáticos, Informação, Pesquisa e Ajuda.
No quadro B, são apresentados os planos de informação carregados para o mapa temático em questão, podendo estar ou não habilitados. (Figura 05).
Figura 6-Quadro de legendas
Nesse caso apenas um plano de informação se encontra desativado, sendo esse as categorias administrativas das IES. Nesse projeto foi utilizada a sobreposição de camadas, relacionadas a evolução temporal das IES.
O quadro D representa o painel de status (Figura 7). Nele, o botão LOG mostra as mensagens enviadas quando se inicia o ALOV Map, e também planos de informação ativos, dicas, coordenadas e a quantidade de zoom que está sendo utilizado, ou seja, todas as ações realizadas na aplicação.
Figura 7 - Painel de status.
Utilizando essas ferramento foi possível elaborar mapas dinâmicos visando desenvolver atlas eletrônico, disponibilizado na internet através da página eletrônica (www.ufpe.br/decart) do Departamento de Engenharia Cartográfica da Universidade Federal de Pernambuco.
A Figura 8 mostra a interface inicial do aplicativo desenvolvido e disponibilizado no site do Departamento de Ciências Cartográficas da UFPE. Todos os planos de informação estão ativados e o domínio selecionado.

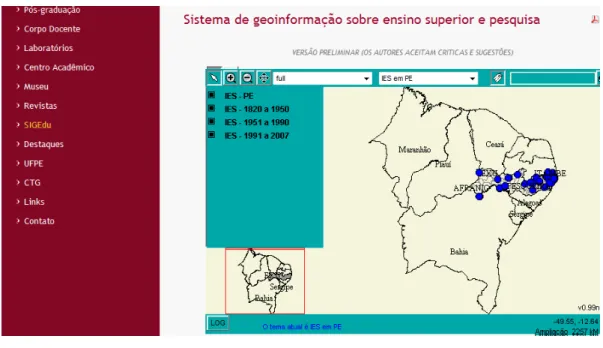

Figura 8-Interface Inicial
Figura 9 – Seleção do Domínio de Pernambuco.
Figura 10 - Seleção do Domínio da RMR.
Os planos de informação poderão ser ativados ou desativados. A Figura 11 tem o tema IES – 1820 a 1950 ativado. O usuário também pode optar pela seleção do plano de informação como na Figura 12, onde não há nenhum plano de informação selecionado.
Figura 12 – Plano de Informação Desativado.
A Figura 13 mostra as IES públicas (vermelho) e privadas (verde), onde visualiza-se a distribuição espacial das IES no Estado.
Figura 13 – IES Públicas e Privadas em PE.
respectivamente. Alternando os planos de informação o usuário terá uma visão da evolução espaço-temporal das IES em Pernambuco. Neste caso não é destacado se a IES públicas das privadas.

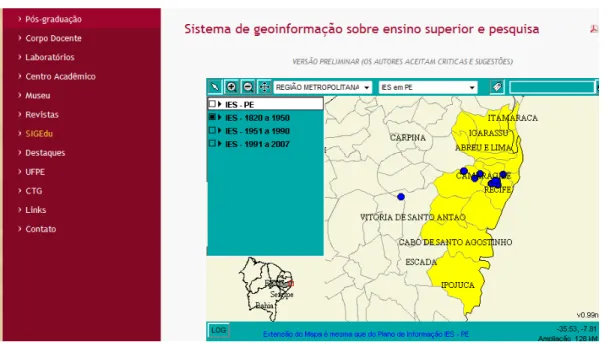

Figura 14 – Período de 1820 a 1950.
Figura 15 – Período de 1951 a 2007.
Os atributos relacionados às IES são visíveis quando acionado o botão esquerdo do mouse sobre o símbolo, conforme pode ser observado na Figura 16. A caixa de dialogo mostrará os atributos: localização, município, região, mesorregião, nome da instituição, ano de sua criação, endereço e endereço eletrônico.
Figura 16 – Atributos da IES.
Figura 17 – Auxílio ao Usuário.
CONCLUSÕES
A pesquisa já produziu grande parte dos resultados esperados inicialmente. A versão preliminar produzida com a utilização do AlovMap já está pronta e foi disponibilizada na internet para consulta.
A implantação do arquivo mostra-se economicamente viável, pois o AlovMap, além de ser um software gratuito e de fácil utilização, ainda possui todas as facilidades para que um usuário com pouco ou nenhum entendimento em SIG possa utilizá-lo sem problemas, realizando consultas de acordo com sua necessidade.
Com a democratização da técnica e das informações é possível desenvolver pesquisas na geografia utilizando cartografia temática de maneira ágil, e sem a necessidade da utilização de SIGs que apresentam uma complexidade que está além das necessidades dos objetivos da maior parte das pesquisas geográficas.
democratização ao acesso nas informações sobre as IES disponíveis no estado de Pernambuco.
