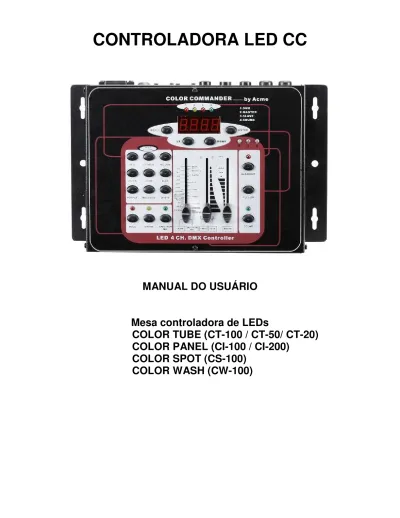

CONTROLADORA LED CC MANUAL DO USUÁRIO

(1)

CONTROLADORA LED CC

MANUAL DO USUÁRIO

Mesa controladora de LEDs

COLOR TUBE (CT-100 / CT-50/ CT-20)

COLOR PANEL (CI-100 / CI-200)

COLOR SPOT (CS-100)

COLOR WASH (CW-100)

(2)

CONTEÚDO

1. INSTRUÇOES DE SEGURANÇA 2. CARACTERÍSTICAS 3. ESPECIFICAÇÕES TÉCNICAS 4. O CONTROLADOR 4.1. Visão frontal 4.2. Visão de trás

5. COMO CONFIGURAR O CONTROLADOR 6. INSTALAÇÃO

7. CONFIGURAÇÃO DMX 512 8. CONEXÃO DMX 512

9. BATERIA

(3)

1. INSTRUÇÕES DE SEGURANÇA

Por favor leia atentamente este manual de instruções antes de operar o equipamento, pois ele contém informações detalhadas sobre a operação, manutenção e dados técnicos deste equipamento. Mantenha o mesmo guardado em local seguro para consultas futuras.

AVISO!

• Evite contato de qualquer líquido inflamável, água ou objetos de metal com o equipamento.

• Em caso de algum líquido for derramado neste equipamento, desligue-o imediatamente da luz.

• Caso algum problema sério de operação acontecer, pare de utilizar o equipamento imediatamente e entre em contato com o distribuidor exclusivo da ACME no Brasil: ProShows Com. de Eletroeletrônicos Ltda. – Fone: 51 3554 3139 e e-mail [email protected]

• Nunca abra o equipamento por conta própria, pois além de perder a garantia não há nenhuma peça de reposição extra dentro do aparelho. • Nunca tente consertar o equipamento por conta própria. Reparos feitos

por pessoas não autorizadas podem causar danos ou falhas de operação ao equipamento. Entre em contato imediatamente com o distribuidor ACME no Brasil descrito acima.

PRECAUÇÃO!

• Depois de retirado da embalagem, verifique se o equipamento não está danificado. Em caso de dúvida, não o utilize e entre em contato imediato com o distribuidor no Brasil.

• Nunca utilize o equipamento em locais muito úmidos e com a temperatura ambiente acima de 40º.

• Não tente desmontar ou modificar o equipamento.

2. CARACTERÍSTICAS

CONTROLADOR DE LEDS - LED CC

• Um controlador profissional de interface amigável equipado com 4 canais DMX.

• Contém 9 diferentes botões para ajuste de cores com resultados instantâneos.

• Acompanha 32 espectros de cores com sistema de mistura, efeito fade, e 12 diferentes padrões de programação. Tudo isso proporciona um riquíssimo show de cores para shows e eventos.

• Ajuste dos efeitos de dimmer e velocidade tanto para a programação de cores como para o efeito fade de cores.

• Sistema de ativação por som

(4)

3. ESPECIFICAÇÕES TÉCNICAS

• FONTE DE ENERGIA

Voltagem de entrada: AC 230V/60Hz

Votlagem de saída: DC 24V/150W max. X2 (300W no total) Fusível: T5A

• ENTRADA DMX Controle: DMX 512

Conexão DMX: cabo XLR macho de 3 pinos • CANAIS DMX

Canal 1 = Vermelho Canal 2 = Verde Canal 3 = Azul

Canal 4 = Efeitos Dimmer e Strobo • BATERIA

AA NI-MH 1.2V x3 pcs (pelo menos 1300 mAh cada uma, opcional) • DIMENSÕES

330x202x106mm • PESO

(5)

4. O CONTROLADOR

4.1. VISÃO FRONTAL

DMX Ligado Entrada DMX MASTER Ligado Modo Master SLAVE Ligado Modo Escravo 1. LED

SOM Piscando Modo de ativação por som

2. DISPLAY Para mostrar o menu de opções e funções selecionadas 3. MENU Pressione este botão para selecionar as funções de _programas 4. ENTER Pressione este botão para confirmar as funções _selecionadas 5. UP Pressione este botão para seguir adiante nas funções _selecionadas 6. DOWN Pressione este botão para voltar nas funções selecionadas 7. HOLD Pressione este botão para manter a cor selecionada em uso 8. CHASE Pressione este botão para escolher as várias programações _{de efeitos disponíveis (12 no total)} 9. SPECTRUM

MIX Pressione este botão para selecionar entre 32 programas de spectrum mix que proporcionam efeitos incríveis de transição de cores

10. CHASE SLIDER

Para escolher entre os padrões de programação de chases existentes. (Stander Chase, Bright Chase, Mood Chase, Spectrum Random Chase, Spectrum Sequence Chase, Dynamic Chase, Vermelho-Verde + Azul, Verde-Vermelho + Azul, Azul-Vermelho, Amarelo-Azul, Vermelho-Verde e Amarelo-Verde.

11. SPECTRUM

MIX SLIDER Utilize este comando para controlar o fade de cor e os 32 programas de spectrum mix disponíveis no equipamento. 12. SPEED

SLIDER Utilize esta função para ajustar a velocidade de chase entre 0.1 e 2.5 segundos. 13. FADE SLIDER Utilize esta função para ajustar o tempo de transição de fade

entre as cores num tempo de 2.5 até 12 s egundos 14. MASTER

SLIDER Utilize esta função para diminuir a intensidade de brilho do equipamento conectado. 15. SOUND Utilize esta função para ativar o sistema de ativação sonora 16. FULL ON Acende todas as luzes de uma só vez

(6)

4.2. VISÃO DE TRÁS

1. POWER Para entrada de cabo de força AC e _{fusível principal} 2. ON / OFF Liga e desliga o aparelho

3. MIC Utilize para receber sinal externo e ativar o equipamento no sistema de ativação por som

4. DMX LINK Use um cabo XLR macho para conectar dois ou mais aparelhos via sistema DMX

5. FUSÍVEL 6.3A

Para proteção do circuito interno DC do equipamento, evitando maiores danos em caso de sobrecarga ou falta de energia.

(7)

5. COMO CONFIGURAR O EQUIPAMENTO

Para selecionar qualquer uma das funções apresentadas, pressione o botão MENU até que a função desejada seja apresentada na tela. Selecione esta função pressionando o botão ENTER até a tela ficar piscando. Utilize os botões “DOWN” e “UP” para alternar entre os modos desejados. Uma vez que o modo desejado tenha sido selecionado, pressione ENTER para configurar ou aguarde alguns segundos que o sistema voltará automaticamente às funções principais sem qualquer mudança depois de 8 segundos em espera. Para voltar à funções sem qualquer mudança, pressione o botão MENU novamente. As principais funções são demonstradas abaixo.

(8)

Addr

– Configuração de endereçamento DMX

Pressione o botão MENU até que seja mostrado “Addr” na tela. Pressione ENTER para o display começar a piscar. Utiliza os botões “DOWN” e “UP” para selecionar o endereço desejado entre “0” e “512”. Uma vez que tenha sido selecionado o endereço desejado, pressione o botão ENTER para configurar ou o sistema voltará automaticamente às funções principais após 8 segundos de espera. Para voltar às funções principais sem qualquer alteração, pressione o botão MENU novamente.

tInE

– Configuração do tempo

Pressione o botão MENU até que “tlnE” apareça na tela. Pressionando ENTER novamente o display começará a piscar. Use os botões “DOWN” e “UP” para escolher o tempo desejado entre “00” e “23” horas. Pressione ENTER novamente para passar para os minutos, onde mais uma vez você definirá quantos minutos deseja pressionando os botões “DOWN” e “UP” para escolher entre “00” e “59” minutos. Uma vez que o tempo desejado tenha sido configurado, pressione o botão ENTER para gravar ou o equipamento automaticamente retornará às funções principais após 8 segundos de espera. Para voltar à funções principais diretamente, pressione o botão MENU novamente.

Configurar Tempo 1 - Ligado t 1 o N

Pressione o botão MENU até que as funções acima sejam mostradas na tela. Pressione ENTER para que o display comece a piscar. Utilize os botões “DOWN” e “UP” para mudar as horas entre “00” e “23” e os minutos entre “00” e “59”. Uma vez que ambos tenham sido selecionados, pressione ENTER para configurar o tempo escolhido ou aguarde 8 segundos para que o aparelho volte às funções principais. Para retornar às funções principais sem qualquer alteração, pressione o botão MENU novamente.

Configurar Tempo 1 - Desligado t 1 o F

(9)

Pressione o botão MENU até que as funções acima sejam mostradas na tela. Pressione ENTER para que o display comece a piscar. Utilize os botões “DOWN” e “UP” para mudar as horas entre “00” e “23” e os minutos entre “00” e “59”. Uma vez que ambos tenham sido selecionados, pressione ENTER para configurar o tempo escolhido ou aguarde 8 segundos para que o aparelho volte às funções principais. Para retornar às funções principais sem qualquer alteração, pressione o botão MENU novamente.

Salvar Tempo 1 - Cena t 1 o F

Pressione o botão MENU até que as funções acima apareçam na tela. Pressione ENTER para o display começar a piscar. Para gravar as cenas na primeira vez, pressione ENTER para gravar ou aguarde 8 segundos para retornar às funções principais. Para retornar às funções principais sem qualquer alteração, pressione o botão MENU novamente.

6. INSTALAÇÃO

PRECAUÇÕES: tenha certeza que o equipamento está desconectado

de sua fonte de energia para qualquer instalação ou conexão de equipamento de LED à mesa controladora.

A mesa controladora LED CC pode controlar equipamentos de LEDs tais como Color Ball (máximo 12), Color tube (CT) e Color Inset (CI100 e CI200). A saída de voltagem total deste equipamento é 300 watts dividido em duas saídas (150W cada uma). Veja no diagrama abaixo relação de consumo de cada LED a ser controlado por esta mesa controladora.

Modelo Color Ball _(CB-12) _(CI100/200)Color Inset Color Tube _(CT-100) Color Tube _(CT-50) Color Tube _(CT-20)

(10)

Instalação do Tubo de LED

Por favor utilize um cabo adaptador para conectar ambos os lados do tubo de led, e tenha certeza que tanto a saída como entrada DMX do Color Tube tenham sido conectados corretamente à mesa.

Instalação da Bola de LED

Por favor utilize um cabo adaptador com 4 fios coloridos para conectar nos terminais de entrada e saída das Bolas d Leds. Tenha certeza que os cores do cabo adaptador correspondem às mesmas cores do cabo da mesa controladora Led CC.

Instalação dos Painéis de LED

Por favor utilize um cabo adaptador com 4 fios coloridos para conectar nos terminais de entrada e saída dos Painéis de Leds. Tenha certeza que os cores do cabo adaptador correspondem às mesmas cores do cabo da mesa controladora Led CC.

(11)

(12)

8. CONEXÃO DMX 512

Este equipamento alternará automaticamente entre as funções DMX e pré-programas ativados por som. Por favor veja diagrama abaixo para conectar os multicontroladores.

9. BATERIA

Dentro do equipamento e com configuração de tempo, esta mesa controladora precisará utilizar três (03) baterias modelo AA NI-MH 1.2V (com pelo menos 1300 mAh cada uma, opcional). Por favor veja o diagrama abaixo para melhor auxiliá-lo na troca das baterias.

(13)

10. LIMPEZA E MANUTANÇÃO

A limpeza interna e externa deste equipamento deve ocorrer periodicamente para melhor desempenho do aparelho. A freqüência de limpeza dependerá do ambiente onde o mesmo está sendo utilizado: umidade, fumaça ou poeira em excesso podem provocar grandes acúmulos de sujeira nas peças e circuitos do equipamento. * Deve-se utilizar um pano macio para retirar excesso de sujeira. * Sempre mantenha o aparelho protegido do pó e da umidade quando não estiver sendo utilizado.

* O ideal é limpar o mesmo a cada 30 dias.

Importado por:

PROSHOWS COMÉRCIO DE ELETROELETRÔNICOS LTDA. Rua Vinte de Setembro, 65 - Bairro São João Batista CEP: 93022-570 - SÃO LEOPOLDO – RS - Brasil CNPJ: 06.007.513/0001-00

Insc. Estadual: 124/0224300
