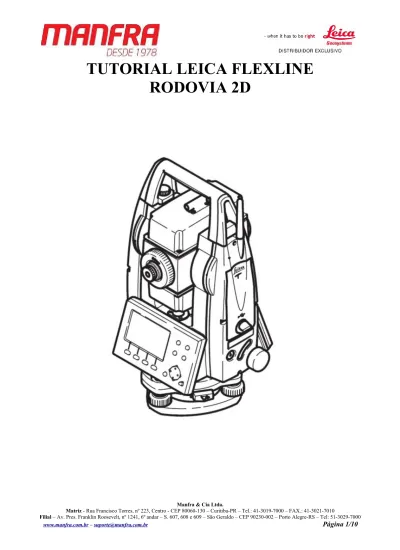

TUTORIAL LEICA FLEXLINE
RODOVIA 2D
TUTORIAL FLEXLINE
APLICATIVO RODOVIA 2D
TS02 Opcional TS06 Liberado TS09 Liberado
O aplicativo Obras viárias 2D, é utilizado para se medir ou implantar pontos relativos a um elemento definido. O elemento pode ser uma linha, curva ou espiral.
Cadeia, implantação acrescida e offsets (esquerda e direita) são suportadas.
Para acessar o aplicativo, a partir da tela do MENU PRINCIPAL, acessar o menu
Prog. Ir até a tela do programa OBRAS VIÁRIAS 2D (pressionar o botão Página para
Realize o procedimento de Definição da Obra e Configuração da Estação. Após acessar a opção Iniciar.
Na tela RODOVIA 2D, selecionar o elemento desejado:
Para qualquer um dos elementos, os pontos iniciais e finais podem ser
inseridos, medidos ou buscado na memória da estação total. Elemento Linha:
Para trabalhar em um elemento de Linha, na tela RODOVIA 2D, selecionar a opção F1-Linha.
Indicar o ponto de início(Pt Iníc) e fim(Pt Fim), por medição, busca, lista ou
introdução manual das coordenadas (pressionar F4 para verificar outras opções).
Na linha Estqamnto, indicar o valor inicial da estaca na linha. Os cálculos terão como base a partir do valor indicado. Em nosso exemplo utilizaremos o valor 0.000m.
Caso deseje um novo elemento de linha selecionar F1(NOVA). Para uma medição, selecionar F3(MEDIDA).
Indicar os valores de implantação.
Estqamnto: indicar o valor da estaca inicial na linha Offset Esq: indicar o valor de offset a esquerda da linha Offset Dir: indicar o valor de offset a direita da linha
Increment: indicar o valor de incremento para implantação dos pontos nas
linhas(centro, esquerda e direita).
H: indique o valor da altura na linha.
Após pressionar F4(OK).
Na tela IMPLANTAR RODOVIA 2D, na campo Estqamnto, selecionar o valor da estaca que deseja implantar. Alterar o valor conforme desejado.
Na campo Offset, indicar onde deseja implantar o ponto:
Centro: no alinhamento.
Esquerda: offset a esquerda do alinhamento. Direita: offset a direita do alinhamento.
Alterar o valor conforme ponto a ser implantado.
Visualizar o ponto e pressionar F2(DIST) para atualizar as informações de locação do ponto.
Para trabalhar em um elemento de Curva, na tela RODOVIA 2D, selecionar a opção F2-Curva.
Indicar o ponto de início(Pt Iníc) e fim(Pt Fim), por medição, busca, lista ou
introdução manual das coordenadas (pressionar F4 para verificar outras opções).
Após definido os pontos, indicar o raio e a direção da curva.
Raio: indicar o valor do raio
Direção: indicar a direção da curva, sentido horário ou anti-horário. Após
pressionar F4(OK).
No campo Estqamnto, indicar o valor inicial da estaca no alinhamento da curva. Os cálculos terão como base a partir do valor indicado. Em nosso exemplo utilizaremos o valor 0.000m.
Caso deseje um novo elemento de curva selecionar F1(NOVA). Para uma medição, selecionar F3(MEDIDA).
Indicar os valores de implantação.
Estqamnto: indicar o valor da estaca inicial no alinhamento da curva Offset Esq: indicar o valor de offset a esquerda no alinhamento da curva Offset Dir: indicar o valor de offset a direita no alinhamento da curva
Increment: indicar o valor de incremento para implantação dos pontos nos
alinhamentos das curvas (centro, esquerda e direita).
H: indique o valor da altura no alinhamento da curva.
Após pressionar F4(OK).
Na tela IMPLANTAR RODOVIA 2D, na campo Estqamnto, selecionar o valor da estaca que deseja implantar. Alterar o valor conforme desejado.
Na campo Offset, indicar onde deseja implantar o ponto:
Centro: no alinhamento da curva.
Esquerda: offset a esquerda do alinhamento da curva. Direita: offset a direita do alinhamento da curva.
Alterar o valor conforme ponto a ser implantado.
Visualizar o ponto e pressionar F2(DIST) para atualizar as informações de locação do ponto.
Elemento Espiral:
Para trabalhar em um elemento Espiral, na tela RODOVIA 2D, selecionar a opção
F3-Espiral.
Indicar o ponto de início(Pt Iníc) e fim(Pt Fim), por medição, busca, lista ou
introdução manual das coordenadas (pressionar F4 para verificar outras opções).
Após definido os pontos, indicar o método a ser utilizado:
Método: Raio/Par
Raio: indicar o valor do raio
Parâmetro: indicar o valor do parâmetro K (A)
Comprimento: neste método é calculado automaticamente.
Direção: indicar a direção da curva, sentido horário ou anti-horário. Tipo: indicar se é uma Espiral de Entrada ou Espiral de Saída.
Método: Raio/com
Raio: indicar o valor do raio
Parâmetro: neste método é calculado automaticamente.
Comprimento: indicar o comprimento
Direção: indicar a direção da curva, sentido horário ou anti-horário. Tipo: indicar se é uma Espiral de Entrada ou Espiral de Saída.
Após pressionar F4(OK).
No campo Estqamnto, indicar o valor inicial da estaca no alinhamento da curva espiral. Os cálculos terão como base a partir do valor indicado. Em nosso exemplo utilizaremos o valor 0.000m.
Caso deseje um novo elemento de curva espiral selecionar F1(NOVA). Para uma medição, selecionar F3(MEDIDA).
Em nosso exemplo iremos implantar os pontos, selecionar F4(IMPLANT).
Indicar os valores de implantação.
Na tela IMPLANTAR RODOVIA 2D, na campo Estqamnto, selecionar o valor da estaca que deseja implantar. Alterar o valor conforme desejado.
Na campo Offset, indicar onde deseja implantar o ponto:
Centro: no alinhamento da curva espiral.
Esquerda: offset a esquerda do alinhamento da curva espiral. Direita: offset a direita do alinhamento da curva espiral.
Alterar o valor conforme ponto a ser implantado.
Visualizar o ponto e pressionar F2(DIST) para atualizar as informações de locação do ponto.
