webvideo_star 2000
Ver,
o que
importa
Observação digital da banda
_Início de produção mais rápido _Minimizar a maculatura _Assegurar a alta qualidade dos produtos de impressão
_Aumentar a satisfação do cliente _Aumentar o grau de automação _Otimizar processos _Aumentar a produtividade _Reduzir custos
Observação digital da banda
no mais alto nível

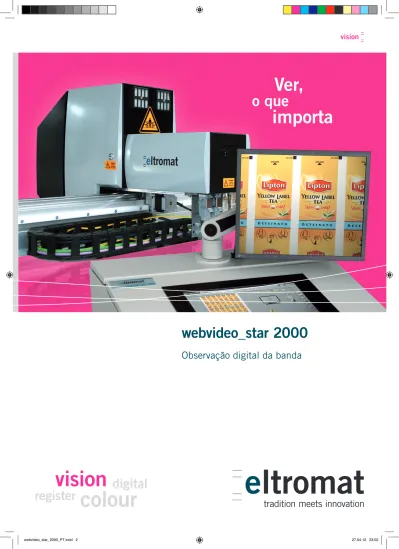

webvideo_star 2000 é o sistema modular
de observação da banda da eltromat. Com a tecnologia de alta qualidade e o excelen-te conceito de operação o sisexcelen-tema oferece uma série de vantagens, para atender a toda a hora aos crescentes requisitos de qualidade dos seus clientes.
Através da modularidade do webvideo_ star 2000 o sistema se adapta de forma
otimizada a processos de produção indivi-duais.
Opcionalmente o webvideo_star 2000 pode
ser expandido com os seguintes módulos: _Protocolo de bobinas
_Inspeção por amostragem (_sis) _Colorimetria inline (_icm)
_Controle de código de barras (_bc)
Especialmente para a flexografia
_Controlador CI (_ci) _Controle de prova (_fast)
Especialmente para a impressão em talhe doce
_Ajuste fino de registro automático (_aft) _Controle de rolos oblíquos (_sc)
eltromat – excelente
qualidade de imagem é o nosso impulso
Para podermos atender os nossos elevados requisitos, equipamos os nossos sistemas de observação da banda exclusivamente com câmeras digitais desenvolvidas para aplicação industrial.
Seu benefício
_Excelente qualidade de imagem _Transmissão digital de imagens da câmera para o monitor em tempo real _Objetivas de zoom de alta luminosidade _Zoom óptico
_Ampliação com manutenção da resolução plena
Ver,
o que
importa
Funções padrão no sistema básico
Já o escopo de série do webvideo_star 2000 contém inúmeras funções aprovadas
na prática para o monitoramento efetivo da imagem de impressão.
Reprodução de imagem/Split Screen
Com a função Split Screen o operador vê a imagem atual ao vivo, simultaneamente com uma impressão de referência armaze-nada (amostra boa), ou de uma segunda câmera. Isto possibilita uma comparação visual da produção a toda hora, aumentan-do assim a segurança da produção.
As imagens podem ser exibidas na posição horizontal, vertical ou como “picture in pic-ture”, com tamanho de livre escolha.
Exibição “picture in picture”
Funções padrão
pré-visualização do formato
de impressão
Para a rápida pré-visualização e orientação, o formato de impressão é escaneado com a câmera, opcionalmente câmera 1 ou câme-ra 2, e exibido como formato de impressão completo no monitor de operação.
Através da exibição de todo o formato de impressão o operador pode acessar a qual-quer hora, de forma fácil e repetível, exata-mente a posição de câmera desejada.
Modo automático
No modo scan todo o formato de impres-são é monitorado com base em tamanhos de passo definidos automaticamente. Isto proporciona um abrangente controle de im-pressão com tempo mínimo de preparação.
Com escaneamento automático de quadros o tamanho de passo pode ser selecionado no sentido x e y de tal forma, que cada qua-dro seja monitorado sequencialmente.
Memória de posições
Com a memória de posições o operador pode observar áreas individuais da folha de impressão. As posições primeiramente são armazenadas e, em seguida, escaneadas durante a produção. O zoom, a íris e o flash podem ser ajustados para cada posição de acordo com a necessidade e podem ser ar-mazenados.
Para o monitoramento seguro da produção o modo scan e a memória de posições são combinados entre si, para monitorar toda a imagem de impressão como também as posi-ções individualmente armazenadas. O ope-rador pode gerar, de forma simples e rápida, um ciclo automático específico de pedido com tempos de permanência ajustáveis da câmera, e tem assim o controle constante do fluxo de produção.
Interface de operação com pré-visualização do formato de impressão
OpçõES
e_desk
posicionamento na parte efetiva do rolo:
O excepcional e_desk proporciona uma
rá-pida visão geral de todo o formato de im-pressão.
Com o touch_frame as posições individuais
da(s) câmera(s) são defi nidas de forma rápi-da e precisa em diferentes pedidos.
O operador seleciona a área a ser examina-da mais de perto simplesmente com o dedo sobre a folha original. A câmera se desloca para a posição selecionada e a imagem é exibida no monitor de observação no forma-to compleforma-to.
Joystick
O teclado de membrana com joystick pos-sibilita ao operador um controle rápido e intuitivo das câmeras.
O operador pode acessar as principais fun-ções como foco, luminosidade, zoom, sele-ção de fl ash e modo automático, diretamen-te através do diretamen-teclado de membrana.
Sensor adicional de trigger (ppS)
Com o sensor de trigger adicional você tem o controle fi rme das alterações de tensão da banda, que podem ter um efeito negativo sobre a estabilidade da imagem.
Onde outras imagens ainda passam, o
webvideo_star 2000 lhe ajuda já no ajuste.
Com isto a observação da banda já está à sua disposição na fase da prova.
A expansão e o acoplamento à inspeção a 100% da imagem de impressão twin_ check é possível a qualquer hora.
Assim o sistema pode ser adaptado a ne-cessidades individuais.
Joystick
e_desk
Opções
Opções
Iluminações
Requisitos especiais requerem soluções inovadoras!
A eltromat disponibiliza inúmeros disposi-tivos especiais de iluminação para os mais diversos requisitos. Os conhecimentos de usuários aprovados na prática e a experi-ência acumulada ao longo de décadas pela eltromat, estabelecem cada vez mais novos padrões no desenvolvimento de produtos.
Flashes especiais para
_Selados a frio _Vernizes
_Tintas fosforescentes _Hologramas
_Estampados
_ Comparação de registros frente e ver-so no procesver-so de luz de passagem (opcionalmente com motor)
_Iluminação sem sombras da
sem flash UV com flash UV
sem flash de verniz com flash de verniz
sem power flash com power flash
Câmeras
O certo para cada aplicação:
Câmeras adicionais para a observação da banda e inspeção.
Uma verificação ainda mais rápida da ban-da de impressão em anban-damento pode ser obtida através do uso de uma câmera adi-cional.
Além disso, esta opção possibilita a opera-ção paralela da inspeopera-ção visual e detecopera-ção automática de falhas ou colorimetria inline. As imagens das duas câmeras podem ser exibidas paralelamente em dois monitores.
Variantes de câmera
_câmera digital de 1 chip _câmera digital de 3 chips
com
_diferentes capacidades de zoom óptico _diferentes dispositivos de iluminação _travessas acionadas por motor elétrico _pré-ajuste de zoom
_pré-ajuste de íris
Monitores TFT adicionais para outra exibição da imagem ao vivo
_19" _23" _30"
