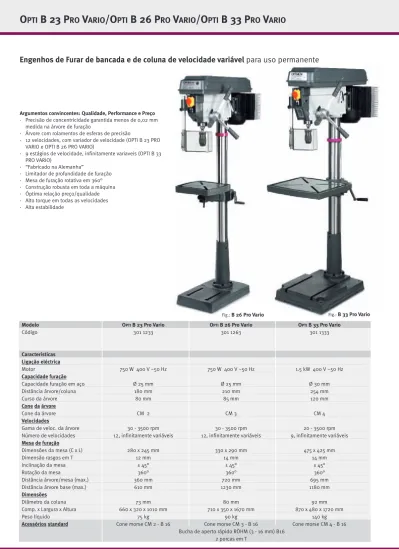

O
PTI
B 23 P
RO
V
ARIO
/O
PTI
B 26 P
RO
V
ARIO
/O
PTI
B 33 P
RO
V
ARIO
Argumentos convincentes: Qualidade, Performance e Preço
· Precisão de concentricidade garantida menos de 0,02 mm medida na árvore de furação
· Árvore com rolamentos de esferas de precisão
· 12 velocidades, com variador de velocidade (OPTI B 23 PRO VARIO e OPTI B 26 PRO VARIO)
· 9 estágios de velocidade, infinitamente variaveis (OPTI B 33 PRO VARIO)
· “Fabricado na Alemanha”
· Limitador de profundidade de furação · Mesa de furação rotativa em 360° · Construção robusta em toda a máquina · Óptima relação preço/qualidade · Alto torque em todas as velocidades · Alta estabilidade
Engenhos de Furar de bancada e de coluna de velocidade variável para uso permanente
Fig.:B 33 Pro Vario
Fig.:B 26 Pro Vario
Modelo OPTIB 23 Pro Vario OPTIB 26 Pro Vario OPTIB 33 Pro Vario
Código 301 1233 301 1263 301 1333
Características Ligação eléctrica
Motor 750 W 400 V ~50 Hz 750 W 400 V ~50 Hz 1.5 kW 400 V ~50 Hz
Capacidade furação
Capacidade furação em aço Ø 25 mm Ø 25 mm Ø 30 mm Distância árvore/coluna 180 mm 210 mm 254 mm
Curso da árvore 80 mm 85 mm 120 mm
Cone da árvore
Cone da árvore CM 2 CM 3 CM 4
Velocidades
Gama de veloc. da árvore 30 - 3500 rpm 30 - 3500 rpm 20 - 3500 rpm Número de velocidades 12, infinitamente variáveis 12, infinitamente variáveis 9, infinitamente variáveis
Mesa de furação
Dimensões da mesa (C x L) 280 x 245 mm 330 x 290 mm 475 x 425 mm
Dimensão rasgos em T 12 mm 14 mm 14 mm
Inclinação da mesa ± 45° ± 45° ± 45°
Rotação da mesa 360° 360° 360°
Distância árvore/mesa (max.) 360 mm 720 mm 695 mm Distância árvore base (max.) 610 mm 1230 mm 1180 mm
Dimensões
Diâmetro da coluna 73 mm 80 mm 92 mm
Comp. x Largura x Altura 660 x 320 x 1010 mm 710 x 350 x 1670 mm 870 x 480 x 1720 mm
Peso líquido 75 kg 90 kg 140 kg
Acessórios standard Cone morse CM 2 - B 16 Cone morse CM 3 - B 16 Cone morse CM 4 - B 16 Bucha de aperto rápido RÖHM (3 - 16 mm) B16
13
Mais acessórios a partir da página 25
Fur
ação
Protecção da bucha
· A melhor protecção possível para o operador
· Altura ajustável · Micro-interruptor
Série Pro Vario
Máquinas conforme normas CE
Suporte da mesa de furação
· De grande solidez e espessura
Mesa de furação · Mecanização de precisão · Rasgos transversais em T · Inclinável a ± 45° · Rotativa em 360° Velocidades da árvore
· Grande gama de velocida-des 30 - 3500 rpm
nas OPTIB 23 Pro Vario/ OPTIB 26 Pro Vario e · 20 - 3500 rpm
na OPTIB 33 Pro Vario
Cobertura da correia
· Com interruptor de segu-rança
Fig.:B 23 Pro Vario Precisão de concentricidade
· Menos de 0,02 mm medidos na árvore de furação
Árvore de furação
· Precisão por rolamentos de esfera
· Bucha de brocas de grande qualidade RÖHM de aperto rápido
Correia de transmissão em V
· Dentada
· Um considerável maior poder de transmissão
Roração suave e sem vibrações
· Polias de alumínio em V · Polimento para correias dentadas
Ajuste da altura da mesa
· Efectuada por cremalheira
Interruptor de segurança
· Classe de protecção IP 54 · Interruptor de sobtensão · Botão paragem de emergência · Rotação direita/esquerda · DE fácil operação
Motor industrial com variador de frequência
· Suavidade na rotação · Longa vida
· De grande potência · Ampla e constante
progres-são de torque
Limitador de profundidade de furação
Tripla alavanca em alumínio fundido
· Longas e ergonómicas · Fundição em uma só peça
· Punhos macios anti-derrapantes para um trabalho em segurança
Coluna em aço
· Grande espessura · Alto poder de transmissão
e estabilidade · 5 parafusos de fixação
Base
· Sólida
· De grandes doimensões · Porcas para ragos em T
(para rasgos T da B 33 Pro Vario ) · Fortemente nervura na parte
traseira
Controlo velocidades
O
PTI
B 24 H / O
PTI
B 28 H / O
PTI
B 34 H
Argumentos convincentes: qualidade, eficiência e preço
· Uma precisão de concentricidade garantida de 0,015 mm medida na árvore de furação
· Protecção de grande dimensão ajustável em altura e com interruptor de segurança para a melhor protecção do utilizador · Alavanca ergonómica tripla de grandes dimensões feita numa só peça de alumio fundido, com punhos anti derrapantes
(OPTIB 24 H / B 28 H)
· Alavanca tripla feita em aço (OPTIB 34 H)
· Base sólida e amplamente dimensionada, reforçada na parte traseira e com rasgos em T
· Botão de paragem de emergência separado · Interruptor manual para rotação direita/esquerda · Árvore com rolamentos de esferas de precisão · Limitador de profundidade de furação
· Cobertura da correia em V com interruptor de segurança · Indicador digital de profundidade (OPTIB 34 H) · Indicador digital da velociade da árvore (OPTIB 34 H) · Candeeiro para iluminação da zona de trabalho · Mesa de furação rotativa em 360°
· Motores eléctricos de grande potência e suavidade de movimento · Óptima relação preço/qualidade
· Alta estabilidade
Engenhos de furar de bancada e de coluna com correias de transmissão
em V para oficinas profissionais e de formação
Modelo OPTIB 24 H OPTIB 28 H OPTIB 34 H
Código (230 V ) 302 0241 - -Código (400 V ) 302 0243 302 0283 302 0333 Características Ligação eléctrica Motor 850 W ~50 Hz 850 W 400 V ~50 Hz 1.5 kW 400 V ~50 Hz Capacidade furação
Capacidade furação em aço Ø 24 mm Ø 28 mm Ø 34 mm Distância árvore/coluna 165 mm 200 mm 285 mm Curso da árvore 85 mm 105 mm 160 mm Cone da árvore Cone da árvore CM 2 CM 3 CM 4 Velocidades Velocidades da árvore 350 - 4000 rpm 120 - 4000 rpm 145 - 4800 rpm Número de velocidades 7 velocidades 16 velocidades 2 x 9 velocidades
Mesa de furação
Dimensões da mesa (C x L) 280 x 300 mm 340 x 360 mm 420 x 400 mm
Dim. rasgos em T 14 mm 14 mm 14 mm
Distância árvore/mesa (max.) 515 mm 860 mm 790 mm Superfície trabalho da base (C x L) 280 x 260 mm 320 x 320 mm 390 x 370 mm Distância árvore/base (max.) 681 mm 1275 mm 1025 mm
Dimensões Diâmetro da coluna 80 mm 92 mm 115 mm Comprimento 665 mm 698 mm 918 mm Largura 434 mm 449 mm 585 mm Altura 998 mm 1721 mm 1895 mm Peso líquido 130 kg 140 kg 274 kg
Acessórios standard Cone morse CM 2 - B 16 Cone morse CM 3 - B 16 Cone morse CM 4- B 16 BUCHA (0 - 16 mm) B16 BUCHA (0 - 16 mm) B16 BUCHA (0 - 16 mm) B16
Ranhuras T Ranhuras T Ranhuras T
Fig.:B 24 H Fig.:B 28 H
15
Mais acessórios a partir da página 25
Novo na gam
a
de produt
os
B 34 H
Mecanismo de expulsão
· Mudança simples de ferramenta
Correia de transmissão industrial em V 7 M
· Garante uma vida operativa de mais de 10.000 horas, (em 4 horas de operação diárias e 200 dias por ano, corresponde a um tempo de vida em serviço de 12 anos)
Limitador de profundidade de furação
· Com escala
Indicador digital profundidade
· Precisão de 0.01 mm · Permutável mm/inch
Fur
ação
Funcionamento silencioso
· Polias em alumínio para correias em V
· Polimento apropriado para correias dentadas
Fig.:B 34 H
Máquinas conforme normas CE
B 24 H
B 28 H
B 34 H
Iluminação
· Integrado na cabeça de furação · Lâmpada halogénio 20 watts
Mesa de furação
· Grande domensão · Sólida
· Altura ajustável por cremalheira · Maquinação de precisão · Ranhuras em T transversais
Coluna em ferrro fundido
· Grande espessura · Aparafusada para um
alto poder de admissão e estabilidade
Base
· Pode ser usada como superfície de tra-balho em peças de grande dimensão devido à rotação da mesa de trabalho · Sólida
· Grande dimensão
· Maquinação de precisão da superfície · Ranhuras em T paralelas
Cobertura da correia em V
· Com interruptor de segurança
Visor digital de velocidades
· 4- dígitos · Fácil leitura
Alavanca de aperto rápido
· Fácil tensionamento da correia
Interruptor de selecção sentido de rotação · Direita/esquerda Precisão de rotação · Menos de 0,015 mm medidos na árvore de furação Árvore de furação
· Precisão por rolamentos de esfera
Protecção da bucha
· A melhor protecção possível para o operador
· Altura ajustável · Micro-interruptor
Novo
B 16 H Vario
Argumentos convincentes: qualidade, eficiência e preço
· Uma precisão de concentricidade garantida ‹ 0,015 mm medida na árvore de furação
· Protecção de grande dimensão ajustável em altura e com interruptor de segurança para a melhor pro-tecção do utilizador
· Alavanca estrela ergonómica de grandes dimensões feita em uma só peça de alumio fundido, com punhos
anti-deslizantes (até OPTIB 28 H Vario)
· Alavanca estrela feita em aço (OPTIB 34 H Vario) · Interruptor manual para rotação direita/esquerda
(a partir de OPTIB 24 H Vario)
· Árvore com rolamentos de esferas de precisão · Limitador de profundidade de furação · Curso da árvore da B 34 H Vario 160 mm
· Fácil mudança de ferramenta por mecanismo de expulsão (a partir de B 28 H Vario)
· Cobertura da correia em V com interruptor de segurança · Indicador digital de profundidade (OPTIB 34 H Vario)
· Candeeiro para zona de trabalho (a partir de OPTIB 24 H Vario) · Mesa de furação rotativa em 360°
· Equipamento de refrigeração (OPTIB 28 H Vario/ B 34 H Vario) · B 34 H Vario com modo operativo de auto/roscagem · Motores eléctricos suaves e potentes
· Óptima relação preço/qualidade · Alta estabilidade
Engenhos de furar de bancada e de coluna tipo Vario com controlo de velocidade infinitamente
variável, para oficinas profissionais e de formação
O
PTI
B 16 H V
ARIO
/O
PTI
B 24 H V
ARIO
/ O
PTI
B 28 H V
ARIO
/ O
PTI
B 34 H V
ARIO
Fig.:B 16 H Vario Fig.:B 24 H Vario
Modelo OPTIB 16 H VARIO OPTIB 24 H VARIO OPTIB 28 H VARIO OPTIB 34 H VARIO
Código (230 V ) 302 0218 302 0245 302 0285 302 0335
Características Ligação eléctrica
Motor 1.5 kW 230 V ~50 Hz 1.5 kW 230 V ~50 Hz 1.5 kW 230 V ~50 Hz 2.2 kW 230 V ~50 Hz
Capacidade furação
Capacidade furação em aço Ø 13 mm Ø 24 mm Ø 28 mm Ø 34 mm Distância árvore/coluna 120 mm 165 mm 200 mm 285 mm Curso da árvore 65 mm 85 mm 105 mm 160 mm Cone da árvore Cone da árvore B16 CM 2 CM 3 CM 4 Speeds Velocidades da árvore 100 - 7500 rpm 100 - 6100 rpm 35 - 5600 rpm 40 - 6650 rpm Numero de velocidades 5 veloc., continuam. variável 4 veloc., continuam. variável 12 veloc., continuam. variável 9 veloc., continuam. variável
Mesa de furação
Dimensão Comp. x Largura 230 x 245 mm 280 x 300 mm 340 x 360 mm 420 x 400 mm Dimensão rasgos em T 12 mm 14 mm 14 mm 14 mm Distância árvore/mesa (max.) 310 mm 515 mm 860 mm 790 mm Dimensões da base (C x L) 260 x 362 mm 280 x 260 mm 320 x 320 mm 390 x 390 mm Distância árvore/base (max.) 425 mm 681 mm 1275 mm 1025
Dimensões Diâmetro da coluna 60 mm 80 mm 92 mm 115 mm Comprimento 530 mm 665 mm 701 mm 918 mm Largura 310 mm 434 mm 474 mm 595 mm Altura 860 mm 998 mm 1755 mm 1930 mm Peso líquido 65 kg 131 kg 141 kg 290 kg
Acessórios standard BUCHA (0 - 16 mm) B16 BUCHA (0 - 16 mm) B16 BUCHA (0 - 16 mm) B16 BUCHA (0 - 16 mm) B16 Ranhuras T MCone morse CM 2 - B 16 Cone morse CM 3 - B 16 Cone morse CM 4 - B 16
Ranhuras T Ranhuras T Ranhuras T Bomba refrigeração Bomba refrigeração
Máquinas conforme normas CE
17
Mais acessórios a partir da página 25
Fur
ação
Fig.:B 28 H Vario Cobertura da correia · Com interruptor de segurançaVisor digital de velocidades
· 4- dígitos · Fácil leitura
Alavanca de aperto rápido
· Fácil tensionamento da correia
Garante uma vida operativa da correia de mais de 10.000 horas,
(em 4 horas de operação diárias e 200 dias por ano, corresponde a um tempo de vida em serviço de 12 anos)
Iluminação
· Integrado na cabeça de furação · Lâmpada halogénio
(a partit B 24 H Vario)
Mesa de furação
· Aluste da altura por cremalheira (a partir de 24 H Vario) · Mecanização de precisão · Ranhuras em T transversais
Rotação de alta si«uavidade
· Polias em alumínio
· Polimento adequado a correias dentadas
Correia em V industrial 7M
· Dentada
· Considerável melhor poder de transmissão · Considerável menor perda de potência do
que as normais correias em V
Modo operativo(B34 H Vario) · “Roscar”
· “Auto”
Coluna de fundição
· Grande espessura · Aparafusada para um
alto poder de admissão e estabilidade
Base
· Pode ser usada para trabalhar peças de grandes dimensões com a mesa de furação toda rodada para um dos lados
· Sólida
· De grande dimensão
· Superfície com mecanização de precisão
· Ranhuras em T paralelas Fig.:B 34 H Vario
Equipamento de refrigeração
· Incotporado
(em B 28 H Vario/B 34 H Vario) · Capacidade do tanque 3,5 l
B 16 HV / B 24 HV
B 28 HV / B 34 HV
Novo
O
PTI
B 30 BS V
ARIO
Mais acessórios a partir da página 25 Argumentos convincentes
Argumentos convincentes: qualidade, eficiência e preço
· Motor eléctrico suave de alta performance com excelentes comandos · Árvore com rolamentos de esferas de precisão
· Curso longo da árvore, 125 mm
· Funcionamento silencioso graças a polias em alumínio polido e correias dentadas · Velocidades variáveis (ajuste de velocidades infinito)
· Interruptor manual para rotação direita/esquerda
· Poder de transmissão considerável e sem deslizamento devido à qualidadea das correias tipo 7M
· Ajuste da altura da mesa por cremalheira · Limite ajustável de profundidade de furação · Alavanca tripla em aço para movimentação da árvore
· Modo de operar fácil por comandos de baixa tensão de acordo com norma IP 54 e botão de emergência separado
· Escala digital de profundidade, com visor de precisão de 0.01 mm, reversível mm/poleg. · Mudança simples da ferramenta através de um mecanismo de expulsão da broca/cone · Protecção ajustável em altura com interruptor de segurança para a melhor protecção do
uti-lizador
· Sistema de refrigeração com reservatório · Visor digital de velocidades
· Modo roscar · Modo automático
· Óptima relação preço/qualidade · Alta estabilidade
Mudança simples da ferramenta por mecanismo de expulsão:
· Empurrar o mecanismo de expulsão e movimentar a alavanca estrela para cima.
O mandril cónico será pressionado para fora da árvore de furação.
Enfenho de furar de coluna para centros de formação e hobby
Modo de operação “Roscar“
· Neste modo a máquina arranca automaticamente ao baixar a alavanca e inverte a rotação quando atinge a profundidade pretendida.
Modo de operação “auto“
· Neste modo a máquina arranca auto-maticamente ao baixar a alavanca e pára quando esta retorna à posição inicial.
Deste modo, não é necessário premir o botão de arranque e de paragem em trabalhos de furos repetidos.
Modelo OPTIB 30 BS Vario
Código 302 1303
Características Ligação eléctrica
Motor 2.2 kW 230 V ~50 Hz Motor da bomba de refrigeração 40 W
Capacidade furação
Capacidade furação em aço Ø 30 mm
Roscar em aço M16 Distância árvore/coluna 285 mm Curso da árvore 125 mm Cone da árvore Cone da árvore CM 3 Velocidades Velociaddes da árvore 30 - 3900 rpm Número de velocidades 4 velocidades, continuam. variável
Mesa de furação
Dimensão da mesa Comp. x Largura 400 x 500 mm Dimensões rasgos em T 14 mm Rotação da mesa 3600
Distância ávore/mesa (max.) 780 mm Dimensões da base Comp. x Largura 270 x 390 mm Distância árvore/base (max.) 1230 mm
Dimensões Diâmetro da coluna 115 mm Comprimento 643 mm Largura 534 mm Altura 1850 mm Peso líquido 280 kg
Acessórios standard Bucha de aperto rápido (0 - 16 mm) B16 Cone morse CM 3 - B 16 Protecção da bucha Bomba de refrigeração Mecanismo expulsão Porcas de entalhe em T
auto
Máquinas conforme normas CE
19
Fur
ação
B 30 BS Vario
Iluminação da máquina · Integrado na cabeça de furação · Lâmpada de halogénio Mangueira do refrigerante · Válvula doseadora · Válvula de paragem Coluna de fundição · Grande espessura· Alto poder de admissão e esbili-dade
Mesa de furação
· Grande dimensão · Sólida
· Maquinada com precisão · Ranhuras transversais em T · Reforço nervurado traseiro · Fixação dupla
Base
· Pode ser usada para trabalhar peças de grande dimensão rodando a mesa de tra-balho para um dos lados
· Sólida · Rasgos em T
· Superfície maquina com precisão
Painel de controlo
· Visor digital de velocidades
· Botão paragem emergência por pressão · Interruptor selecção modo de operação /
direcção de rotação · Potenciómetro
· Interruptor de refrigeração · Interruptor de iluminação · Indicador digital de profundidade
Visor com precisão de 0.01 mm
Protecção da bucha
· A melhor ptotecção possível do utilizador · Altura ajustável
· Micro-interruptor
Equipamento refrigeração
· Fornecido em dotação · Tanque de liquido refrigerante
na base
· Capacidade do tanque 4,5 litros
Altura da mesa ajustável
· Por cremalheira
· Para se poder optimizar a capaciade de furação, estão disponíveis níveis de velocidade adicionais
· Alto poder de transmissão sem deslizamento por correia de transmissão de superior qualida-de 7M
· Alta suavidade de movimento devido a polias de alumínio em V polidas especificamente para
correias dentadas 1 30 - 300 rpm 100 Nm 2 120 - 1200 rpm 25 Nm 3 240 - 2400 rpm 13 Nm 4 390 - 3900 rpm 6 Nm Nível Velocidade Torque
Mais acessórios na página 25
Fig.:B 140 T Vario
quantum B 140 T Vario/quantum B 160T Vario
Argumentos convincentes: qualidade, eficiência e preço
· Uma precisão de concentricidade garantida, menos de 0,03 mm medidos na manga da árvore · Árvore com rolamentos de esferas de precisão
· Volante do avanço com desenho ergonómico · Motor potente de funcionamento suave
· Funcionamento muito suave graças a polias em alumínio · Bucha de aperto rápido de alta qualidade
· Alta transmissão de potência graças a uma correia dentada de grande qualidade · Batente de controlo da profundidade
Engenhos de furar de bancada com ajuste contínuo da velocidade
Acessórios Jogo de grampos SPW 12 · 58 pçs. · Rosca métrica Código 335 2017 Jogo de brocas em HSS CM 2
· Com cone morse · Corte direito · 9 pçs.
Código 305 1002
Jogo de brocas revestidas a titânio
· 25 pçs.; 1 - 13 mm Código 305 1010
Prensa BSI 100
· Qualidade industrial
· Mordentes prismáticos substituíveis · Guias longas dos mordentes móveis,
que evitam inclinação Código 300 0210
Model quantum B 140 T Vario quantum B 160 T Vario
Código 301 1714 301 1716
Características técnicas Ligação eléctrica
Motor 450 W 230 V ~50 Hz 600 W 230 V ~50 Hz
Capacidade furação
Capacidade de furação em aço Ø 14 mm Ø 16 mm Distância árvore/coluna 102 mm 126 mm Curso da manga 45 mm 60 mm
Velocidades
Velocidades da árvore 180 - 3000 rpm 180 - 3000 rpm Numero de velocidades Infinitamente variável Infinitamente variável
Cobne de árvore
Cone de árvore B 16 CM 2
Mesa de furação
Dimens. mesa (C x L) extensível 195 x 170 ( 270 ) mm 240 x 200 ( 340 ) mm Dim. rasgos em T da mesa 14 mm 14 mm Inclinação da mesa 45° 45° Rotação da mesa 360° 360° Distância árvore mesa (max.) 350 mm 400 mm Dimensões da base C x L - 165 x 165 mm Dim. rasgos em T da base - 16 mm Distância árvore base (max.) - 530 mm
Dimensões Diâmetro da coluna 50 mm 60 mm Comprimento 410 mm 510 mm Largura 270 mm 380 mm Altura 730 mm 890 mm Peso líquido 26 kg 40 kg
Acessórios standard Bucha de aperto rápido Bucha de aperto rápido 0 - 13 mm 0 - 16 mm Gaveta para brocas Cone morse CM 2 - B 16
2 porcas em T Gaveta para brocas
155
Fu
ra
ç
ã
o
Máquinas conforme normas CE
Cobertura das correias
· Com interruptor de segurança Controlo velocidade · Infinitamente variável de 180 a 3000 rpm por potenciómetro
B 140 T Vario
B 160 T Vario
Interruptor de segurança · Classe de protecção IP 54 · Disparo automático porsobretensão
· Botão paragem emergência · Fácil operação
Correias em V de qualidade
· Dentadas
· Melhor poder de transmissão
Polias em aluminio
· Funcionamento muito suave
Fig.:B 160 T Vario
Volante de avanço
· Desenho ergonómico
Coluna em aço
· Grande espessura · Assegura um alto poder de
absorção e grande estabilidade
Mesa de furação
· Maquinada com precisão · Extensível · Inclinável em 450 · Rotativa em 3600 Motor eléctrico · Funcionamento suave · Potente Batente produndidade · Com escala Árvore de furação · Precisão de concentricidade garantida, menos de 0.03 mm medidos na manga da árvore · Rolamentos de esfera de
precisão
· Bucha de aperto rápido de alta qualidade integrada
Gaveta para brocas
· Integrada · Nanejável
Protecção da bucha
· A melhor protecção possível do utilizador
· Altura ajustável · Micro-interruptor
Ajuste da altura da mesa furação
· Por cremalheira (B 160 T Vario)
Iluminação
· Integrada
Base
· Maquinada
· Rasgos em T para fixar prensa (B 160 T Vario)
Mais acessórios na página 25
quantum B 20 V
ARIO
/quantum B 32 V
ARIO
Fig.:B 32 Vario
Engenhos de furar de bancada e de coluna com sistema VARICON de controlo contínuo de velocidade
Argumentos convincentes: qualidade, eficiência e preço
· 12 velocidades, infinitamente variáveis no quantum B 20 VARIO
· 9 velocidades, infinitamente variáveis no quantum B 32 VARIO
· Árvore com rolamentos de esfera de precisão
· Funcionamento muito suave graças a polias em alumínio moldadas · Volante grande e ergonómico, com punhos antiderrapantes · Batente de profundidade de furação
· Mesa de trabalho de precisão, com rasgos em T transversais, inclinável em ± 45° e rotativa em 360°
· Base sólida, amplamente dimensionada, com rasgos em T e reforçada na parte de trás
· Duas porcas em T para fixação de prensa
Modelo quantum B 20 Vario quantum B 32 Vario
Código 301 1420 301 1432
Características técnicas Ligação eléctrica
Motor 0.55 kW 230 V ~50 Hz 1.1 kW 230 V ~50 Hz
Capacidade de furação
Capacid. furação em aço Ø 20 mm Ø 32 mm Distância árvore/coluna 170 mm 225 mm Curso da manga 80 mm 125 mm
Velocidades
Velocidades da árvore 15 - 3500 rpm 10 - 3500 rpm Número velocidades 12 infinitamente variável 9 infinitamente variável
Cone da árvore
Cone da árvore MT 2 MT 4
Mesa de furação
Dimensões Comp. x Largura 275 x 275 mm 360 x 360 mm Dimensões rasgos em T 14 mm 14 mm Inclinação da mesa ± 45° ± 45° Rotação da mesa 360° 360° Distância árvore - mesa (max.) 450 mm 600 mm Distância árvore - base (max.) 635 mm 1170 mm
Dimensions
Diâmetro da coluna 70 mm 92 mm Comp. x Largura x Altura 700 x 300 x 990 mm 790 x 400 x 1730 mm Peso líquido 56 kg 138 kg
Acessórios standard Bucha apt. ráp. (0 - 16 mm) Bucha apt. ráp. (0- 16 mm)
2 porcas em T 2 porcas em T Cone morse CM 2/B16 Cone morse CM4/B16
Control
o infini
to velo
cidade
variáve
l !
capacid
ade fur
ação 32
mm
Máquinas conforme normas CE
159
Fu
ra
ç
ã
o
B 20 Vario
B 32 Vario
Fig.:B 20 Vario Árvore de furação· Uma precisão de concentricidade garantida, menos de 0,03 mm medidos na manga da árvore · Rolamentos de esfera de precisão · Fornecida com bucha de aperto
rápido de alta qualidade · Protecção da bucha bem
dimen-sionada, altura ajustável e com interruptor de segurança
Correia em V de qualidade
· Dentada
· Anti-derrapante e um muito alto poder de transmissão
Funcionamento muito suave
· Devido a polias em aluminio moldado Gama de velocidades · Larga gama de 15 - 3500 rpm para quantum B 20 VARIO · 10 - 3500 rpm para quantum B 32 VARIO
Mesa ajustável em altura
· Por cremalheira
Coluna em aço
· Grande espessura
· Fixação à base por 5 parafusos que permite um funcionamento suave e estável
Mesa trabalho
· Maquinada com precisão · Rasgos em T transversais · Inclinável em ± 45° · Rotativa em 360°
Interruptor cim segurança
· Fácil de operar
· Classe de protecção IP 54 · Disparo automático por
sobretensão · Botão de emergência · Comando para rotação
direita/esquerda
Batente limite profundidade de furação
Alavanca estrela
· Longa
· Desenho ergonómico
· Punhos anti-serrapantes para um trabalho em segurança
Suporte da mesa de furação
· Sólido
· De grande espessura
Base
· Sólida e de grande dimensão
· Porcas para rasgos em T · Reforçada na parte de trás
Características do sistema de motorização VARICON
· O sistema VARICON está ajustado para ser aplicado em "Furação de ligas metálicas duras"
· Devido ao facto de este sistema estar preparado para ser aplicado em velocidades baixas, um grande poder de torque é activado. O motor trabalha sem dificuldade e não pára
· Devido ao sistema de ventilação externo integrado, pode trabalhar continuamente a baixas velocidades e torque elevado
· O sistema de ventilação impede perdas de poder ao não permitir que haja acumulação de calor evitando ao mesmo tempo danos no motor
· Sistema de protecção de acordo com as normas EMV
· O nível de frequência acústica gerado por este equipamento não é elevado
· O sistema de transmissão integrado permite uma rápida e dinâmica regulação da velo-cidade.
