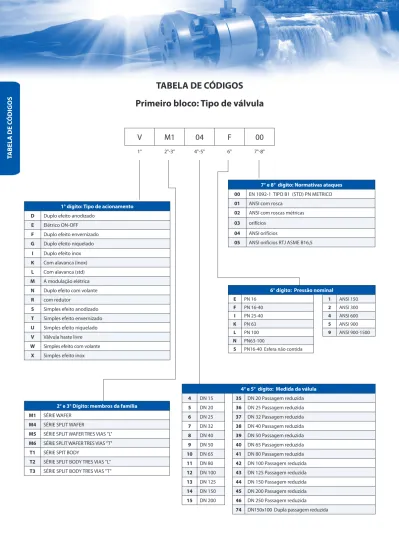

1° 2°-3° 4°-5° 6° 7°-8°
V
M1
04
F
00
1° dígito: Tipo de acionamento
D Duplo efeito anodizado
E Elétrico ON-OFF
F Duplo efeito envernizado
G Duplo efeito niquelado
I Duplo efeito inox
K Com alavanca (inox)
L Com alavanca (std)
M A modulação elétrica
N Duplo efeito com volante
R com redutor
S Simples efeito anodizado
T Simples efeito envernizado
U Simples efeito niquelado
V Válvula haste livre
W Simples efeito com volante
X Simples efeito inox
2° e 3° Dígito: membros da família
M1 SÉRIE WAFER
M4 SÉRIE SPLIT WAFER
M5 SÉRIE SPLIT WAFER TRES VIAS "L"
M6 SÉRIE SPLIT WAFER TRES VIAS "T"
T1 SÉRIE SPIT BODY
T2 SÉRIE SPLIT BODY TRES VIAS "L"
T3 SÉRIE SPLIT BODY TRES VIAS "T"
6° dígito: Pressão nominal
E PN 16 1 ANSI 150 F PN 16-40 2 ANSI 300 I PN 25-40 4 ANSI 600 K PN 63 5 ANSI 900 L PN 100 9 ANSI 900-1500 N PN63-100
S PN16-40 Esfera não contida
7° e 8° dígito: Normativas ataques
00 EN 1092-1 TIPO B1 (STD) PN METRICO
01 ANSI com rosca
02 ANSI com roscas métricas
03 orifícios
04 ANSI orifícios
05 ANSI orifícios RTJ ASME B16,5
4° e 5° dígito: Medida da válula
4 DN 15 35 DN 20 Passagem reduzida 5 DN 20 36 DN 25 Passagem reduzida 6 DN 25 37 DN 32 Passagem reduzida 7 DN 32 38 DN 40 Passagem reduzida 8 DN 40 39 DN 50 Passagem reduzida 9 DN 50 40 DN 65 Passagem reduzida 10 DN 65 41 DN 80 Passagem reduzida 11 DN 80 42 DN 100 Passagem reduzida 12 DN 100 43 DN 125 Passagem reduzida 13 DN 125 44 DN 150 Passagem reduzida 14 DN 150 45 DN 200 Passagem reduzida 15 DN 200 46 DN 250 Passagem reduzida
74 DN150x100 Dupla passagem reduzida
Primeiro bloco: Tipo de válvula
TABEL
A DE C
9°-10° 11° 12° 13° 14°
CA
B
0
B
0
9° - 10° dígito: Material do corpo das válvulas
AA A182 F304 / A479 Tp.304 AB A182 F316 / A479 Tp.316 AC A182 F304L / A479 Tp.304L AD A182 F316L / A479 Tp.316L AE A351 CF8M AF A351 CF8 AG A351 CF3M AI DUPLEX CA A105 CB A350 LF2 CC A216 WCB
11° dígito: Material da esfera
A A351 CF8M
B A351 CF8
C A182 F316L / A479 Tp.316L
D DUPLEX
E A182 F316 / A479 Tp.316
H A105 13° dígito: Material da haste
A 17-4PH
B F6A / 410
C DUPLEX
D 17-4PH NACE
F 17-4PH com porca + arruela inox 14° dígito: Material do parafuso
0 Nenhum parafuso (WAFER)
A A2-70 (SPLIT WAFER)
B 8.8 galvanizado (SPLIT WAFER)
D A193-B8 parafuso (SPLIT BODY)
E A193-B8 / A194-GR.8 puxador+porca (SPLIT BODY)
F A193-B7 parafuso (SPLIT BODY)
G A193-B7 / A194-2H puxador + porca (SPLIT BODY)
H A320-L7 parafusos (SPLIT BODY)
I A320-L7 / A194-GR4 puxador+porca (SPLIT BODY)
L A320-B8MA / A194-GR8M (SPLIT BODY)
M A193-B7M / A194-2HM (SPLIT BODY)
N A320-B8MA / (SPLIT BODY)
P A193-B7M (SPLIT BODY)
12° dígito: Tratamentos da esfera
0 Nenhum tratamento
Segundo bloco: materiais ferrosos
TABEL
A DE C
15° 16° 17°
N
N
V
15° dígito: Material da vedação principal
K PTFE +25% C(ESFERA)+GRAFITE (CORPO) M DEVLON(ESFERA)+GRAFITE (CORPO) DEVLON N TFM1600
Q TFM1600(ESFERA)+GRAFITE(CORPO) TFM1600 X TFM1600 PARA XILENE (ESFERA) + GRAFITE (CORPO) J PTFE + 15% Verre
18° dígito: tratamento principal
0 Sem verniz
C Steel jacket Steel 304
D Steel jacket Steel 316
E Steel jacket Carbon A105
E Degrased valve
19°-20° dígito: tipo do tratamento
0 Aucune peinture
0B Bruni
0Z Zingué
17° dígito: Material de vedação do corpo
K KAFLON
V FKM ( VITON )
16° dígito: Material da vedação haste
N TFM1600
R TFM (pacote a V)+DEVLON (anel)
18° 19°-20°
0
0B
Terceiro bloco: Materais das vedações
Quarto bloco: Tratamentos
TABEL
A DE C
21° 22° 23° 24° 25°
A
A
B
A
0
21° dígito: Kit de conexões com o acionamento
A Aço envernizado sdt B Aço envernizado ht C inox sdt
D Inox HT
G extensão inox vedação dupla L Válvula com alavanca bloqueável N Válvula com alavanca "dead man" P Extensão - Inox 304
Q Steel extension with sniffer
22° PARTIE : Famille d'actionnement
1 Extensão L=100mm
2 Extensão L=200mm
A DIN ISO 5211 (versão padrão)
B DIN ISO 5211 com redutor
H Inox microfundido
I Inox microfundido com redutor
K CF8M Inox microfundido com pistão invertido
R DIN ISO 5211 pistão invertido
S DIN ISO 5211 pistão invertido + redutor
Y Execução especial
23° dígito: Tamanho da unidade
A DA 8 J DN 80 - DA240-SR120 B DN 32 - DA15 K DN 90 - DA360-SR180 C DN 40 - DA30-SR15 L DN 100 - DA480-SR240 D DN 45 - DA45 M DN 115 - DA720-SR360 E DN 50 - DA60-SR30 N DN 125 - DA960-SR480 F DN 57 - DA90-SR45 Q DN 145 - DA1440-SR720 G DN 60 - DA106 R DN 160 - DA1920-SR960 H DN 63 - DA120-SR60 S DN 240 - DA2880-SR1440 I DN 72 - DA180-SR90 V DN 208 - DA3840-SR1920
24° dígito: Execuções especiais para acionamento
A Execução de série
H Alta temperatura
L Baixa tempertura
M Molas 2,8 BAR (40 PSI)
N Molas 3,5 BAR (50 PSI)
P Molas 4,2 BAR (60 PSI)
R Molas 2,8 BAR (40 PSI) Alta temp.
S Molas 3,5 BAR (50 PSI) Alta temp.
T Molas 4,2 BAR (60 PSI) Alta temp.
V Molas 2,8 BAR (40 PSI) Baixa temp
W Molas 3,5 BAR (50 PSI) Baixa temp
X Molas 4,2 BAR (60 PSI) Baixa temp
25° dígito: outras execuções a pedido para acionamento
0 Nenhuma opção 1 Extensão L=100mm 2 Extensão L=200mm A Regulação 10° B Regulação 30° C Regulação 60° D Regulação 90° M STD armazém J Dosador
Quinto bloco: versão acionamento atuadores
TABEL
A DE C
21° 22° 23° 24° 25°
A
M
E
G
0
22° dígito: Tensão de alimentação
1 Extensão L=100mm 2 Extensão L=200mm A 12 V continua B 24 V continua C 48 V continua D 115 V continua E 230 V continua F 400 V continua G 500 V continua I 12 V monofásica J 24 V monofásica K 48 V monofásica L 115 V monofásica M 230 V monofásica N 400 V monofásica P 500 V monofásica R 12 V trifásico S 24 V trifásico T 48 V trifásico U 115 V trifásico V 230 V trifásico W 400 V trifásico X 500 V trifásico Y Execução especial 23° dígito: Torque em Nm B 10 Nm C 20 Nm D 40 Nm E 35 Nm F 50 Nm G 70 Nm H 100 Nm I 130 Nm K 240 Nm L 200 Nm N 400 Nm P 500 Nm R 600 Nm T 1000 Nm V 1500 Nm X 2000 Nm
24° dígito: execuções particulares do acionamento
A STD linha AE
B STD linha AE com redutor
C STD linha AE+Kit alta temp.
G STD linha EA
H STD linha EA + redutor
I STD linha EA+Kit alta temp.
K STD linha EA IP67
L STD linha EA+redutor IP67
M STD linha EA + Kit alta temp.
25° dígito: Outras execuções especiais do acionamento
0 Nenhuma opção
1 Extensão L=100mm
2 Extensão L=200mm
Quinto bloco: versão acionamento atuadores elétricos
21° dígito: Kit de conexão com acionamento
A Aço envernizado std B Aço envernizado HT C Inox std
D Inox HT
G Extensão inox vedação dupla L Válvula com alavanca bloqueável N Válvula com alavanca "dead man" P Extensão inox. 304
Q Extensão inox. with sniffer
