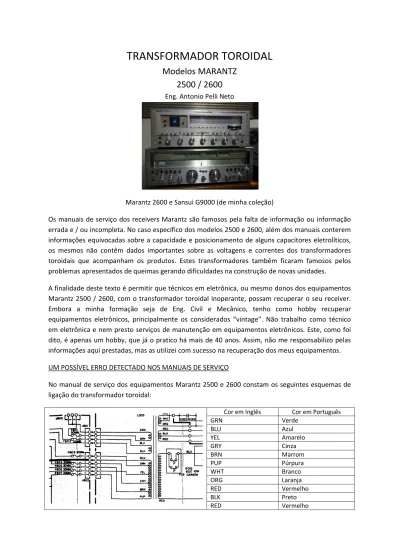

TRANSFORMADOR TOROIDAL
Modelos MARANTZ
2500 / 2600
Eng. Antonio Pelli Neto Marantz 2600 e Sansui G9000 (de minha coleção) Os manuais de serviço dos receivers Marantz são famosos pela falta de informação ou informação errada e / ou incompleta. No caso específico dos modelos 2500 e 2600, além dos manuais conterem informações equivocadas sobre a capacidade e posicionamento de alguns capacitores eletrolíticos, os mesmos não contêm dados importantes sobre as voltagens e correntes dos transformadores toroidais que acompanham os produtos. Estes transformadores também ficaram famosos pelos problemas apresentados de queimas gerando dificuldades na construção de novas unidades.A finalidade deste texto é permitir que técnicos em eletrônica, ou mesmo donos dos equipamentos Marantz 2500 / 2600, com o transformador toroidal inoperante, possam recuperar o seu receiver. Embora a minha formação seja de Eng. Civil e Mecânico, tenho como hobby recuperar equipamentos eletrônicos, principalmente os considerados “vintage”. Não trabalho como técnico em eletrônica e nem presto serviços de manutenção em equipamentos eletrônicos. Este, como foi dito, é apenas um hobby, que já o pratico há mais de 40 anos. Assim, não me responsabilizo pelas informações aqui prestadas, mas as utilizei com sucesso na recuperação dos meus equipamentos. UM POSSÍVEL ERRO DETECTADO NOS MANUAIS DE SERVIÇO No manual de serviço dos equipamentos Marantz 2500 e 2600 constam os seguintes esquemas de ligação do transformador toroidal: Cor em Inglês Cor em Português GRN Verde BLU Azul YEL Amarelo GRY Cinza BRN Marrom PUP Púrpura WHT Branco ORG Laranja RED Vermelho BLK Preto RED Vermelho
Pelo esquema acima, o transformador toroidal possui dois secundários para alimentar o módulo de potência (um para cada canal) e mais três secundários para os demais componentes, estes conectados a uma placa PCI denominada P800. Abaixo, uma foto desta placa:
Notem que esta placa está sem alguns capacitores que estavam sendo trocados no momento da foto. Pelo circuito contido no manual de serviço, a conexão do transformador com a placa seria da seguinte forma: Se o esquema estivesse correto, então as conexões teriam a seqüência de cores indicada abaixo: Verde Verde Azul Azul Azul Verde Amarelo Cinza Marrom Púrpura Cores na seqüência
Entretanto, possuo dois equipamentos: um 2600 e outro 2500. Ambos vieram com a seguinte seqüência de cores instalada: Azul Uma rápida pesquisa na internet irá indicar as cores na seqüência acima. Azul Verde Verde Púrpura Amarelo Marrom Azul Cinza Verde Pelas cores nos conectores e considerando o circuito de alimentação da P800, é fácil perceber que o fio de cor Amarelo está conectado ao “Ground” (terra) e, portanto, será agora considerado o C.T (Center Tape) deste secundário: A P800 fornece D.C. (corrente contínua) e A.C (corrente alternada) para todos os componentes do receiver, exceto para o amplificador de saída, que possui secundários próprios para cada canal (L e R). Os circuitos estão indicados abaixo: Amarelo (C.T) Lâmpadas do painel Osciloscópio Sintonizador, pré e pré do phono
Neste circuito (P800), não existe a indicação completa das voltagens. O conector J804 fornece correntes contínua e alternada para o osciloscópio, conforme indicado abaixo: Do esquema acima, a conclusão é que para o conector J801 devem fornecidos 7v em A.C. para os filamentos (na cor verde) e 8v (cor azul), em A.C., para as lâmpadas do painel. No conector J802 devem ser fornecidos, em A.C, voltagem para ser retificada e gerar os 576 em D.C., além dos valores em 180v e 41,4v. Portanto, o esquema é o seguinte (todas as voltagens em A.C): Azul 8v Azul Verde 6,3v Verde Púrpura 430 v Amarelo C.T. Marrom 160 v Azul 160 v Cinza 30 v Verde 30 v O circuito de 180v é utilizado para ajustar o focus do osciloscópio, podendo variar de 50v a 250v. Este circuito é derivado do Marantz 4400. A corrente de cada circuito está indicada na própria placa. Desta forma, está concluída a análise deste secundário do transformador toroidal. Para o amplificador, a corrente e a voltagem estão indicadas logo a seguir: 6,3v A. C. para o filamento do C.R.T, mais os 576v D.C. indicados no esquema.
Especificação Toroidal – Marantz 2600
8v Azul Azul 6,3v Verde Verde 430 v Púrpura C.T. Amarelo 160 v Marrom 160 v Azul 30 v Cinza 30 v VerdeCor AC DC A
Azul Lâmpadas 8 ‐ 2.0 Verde Filamento 6,3 ‐ 0.5 Roxo Osciloscópio 430 ‐576 0.5 Amarelo CT Marrom Osciloscópio 160 180 0.5 Azul Osciloscópio 160 180 0.5 Cinza Receiver 30 +/‐40 1.5 Verde Receiver 30 +/‐40 1.5
Cor AC DC A
Amplificador Laranja 70 94,2 10 Branco CT Laranja 70 94,2 Vermelho 70 94,2 10 Preto CT Vermelho 70 94,2 Azul (8v) Verde (6,3v) Marrom (160v) Amarelo (CT) Roxo (430v) Azul (160v) Cinza (30v) Verde (30v) Laranja (70 v) Laranja (70 v) Branco (CT) Vermelho (70v) Preto (CT) Vermelho (70v) Azul Primário 120 VAC Vermelho
Com a especificação do toroidal pronta, temos duas opções: mandar enrolar novamente o mesmo transformador ou mandar produzir uma unidade nova. As duas opções tem as suas vantagens e desvantagens. Mandar enrolar o trafo antigo necessita de um bom técnico que conheça de transformador toroidal, seja meticuloso e tenha paciência para retirar a resina existente e reaproveitar o mesmo núcleo e carcaça. A vantagem é manter o aspecto original. A segunda opção é mais simples, pois as técnicas atuais para a construção de trafo são mais conhecidas e vai depender apenas de encontrar a empresa para a fabricação. A desvantagem é não ter o aspecto do aparelho original. A segunda opção foi a que escolhi. Abaixo, a foto do novo transformador já montado: Seguem novas fotos com a indicação das voltagens: Novo trafo 8 v – Lâmpadas do painel 6,3 v – Filamento do C.R.T 430 v – Cor Púrpura substituída pela cor laranja C.T ‐ Amarelo 160 v – Azul e Marrom 30 v – Cinza e Verde (cor cinza substituída por outra de cor verde)
Agora começa a parte final do processo. A montagem do equipamento e medições das voltagens e correntes, tanto em A.C quanto em D.C. Abaixo, as medidas realizadas: A montagem prossegue com a base do transformador e do módulo de potência: A.C – 6,3v entre os fios de cor laranja e marrom. D. C – (+‐)576v entre os fios de cor laranja e preto e marrom e preto. 8 v (A.C) entre os fios de cor verde e preta
Vista do novo trafo, já com os capacitores eletrolíticos do módulo de potência, e conectados à P800: Base do transformador afixada no receiver, utilizando os mesmo parafusos e conexões, acrescida da base em alumínio para o novo trafo: Finalizando as conexões (soft start e termostatos): Base em alumínio para receber o novo transformador.
Última checagem antes de apertar a tecla “Power”: (agora bate aquele “medão”: se ligar vai dar cheiro de queimado? Vai “torrar”algum componente?) Agora vem o momento crucial: “Seja o que o destino quiser! É fechar o olho e ligar ...” Como diriam os franceses: “Voilà”. Funcionou ... Vamos checar os demais circuitos.
Sintonizando Rádio FM:
Ligando o osciloscópio e fazendo últimos ajustes. Tudo em ordem.
Para o Marantz 2500, muda apenas a voltagem do amplificador de saída. Segue o esquema do trafo:
Especificação Toroidal – Marantz 2500
Cor AC DC A
Amplificador Laranja 65 87,6 10 Branco CT Laranja 65 87,6 Vermelho 65 87,6 10 Preto CT Vermelho 65 87,6
Cor AC DC A
Azul Lâmpadas 8 ‐ 2.0 Verde Filamento 6,3 ‐ 0.5 Roxo Osciloscópio 430 ‐576 0.5 Amarelo CT Marrom Osciloscópio 160 180 0.5 Azul Osciloscópio 160 180 0.5 Cinza Receiver 30 +/‐40 1.5 Verde Receiver 30 +/‐40 1.5 Azul (8v) Verde (7v) Marrom (160v) Amarelo (CT) Roxo (430v) Azul (160v) Cinza (30v) Verde (30v) Laranja (65 v) Laranja (65 v) Branco (CT) Vermelho (65v) Preto (CT) Vermelho (65v) Azul Primário 120 VAC Vermelho
E fotos da recuperação do meu Marantz 2500:
