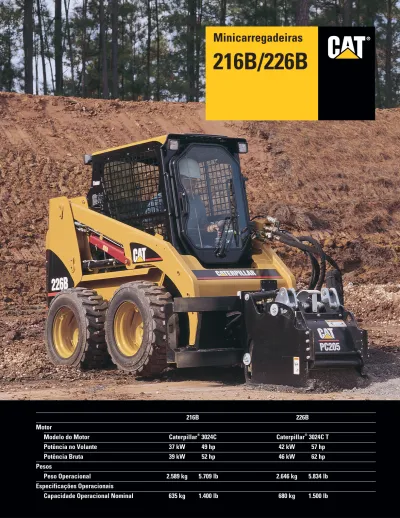

216B 226B
Motor
Modelo do Motor Caterpillar®
3024C Caterpillar®
3024C T
Potência no Volante 37 kW 49 hp 42 kW 57 hp
Minicarregadeiras
Minicarregadeiras 216B/226B
Esta máquina compacta de alto desempenho oferece versatilidade, flutuação e tração
excepcionais em uma ampla variedade de terrenos.
A Minicarregadeira Caterpillar, com suas
muitas opções de ferramentas de trabalho
é uma máquina altamente versátil de
construção compacta. É projetada para
proporcionar confiabilidade e produtividade
de tradição da Caterpillar nas condições
de trabalho mais difíceis.
Sistema Hidráulico Avançado
O sistema hidráulico da Minicarregadeira Caterpillar é projetado para a máxima potência e confiabilidade. Mais potência hidráulica significa melhor desempenho global. Menos componentes significam menos conexões hidráulicas e risco reduzido de vazamentos. pág. 7
Trem de Força de Alto Desempenho
Os motores 3024C e 3024C T
Caterpillar proporcionam alta potência no motor e torque, permitindo a operação parcial do acelerador para níveis sonoros mais baixos e baixo consumo de combustível. O recurso antiestolagem maximiza a potência para o trem de acionamento e as ferramentas de trabalho sem estolar o motor. pág. 6
Posto do Operador
O conforto ao operador e a facilidade da operação são projetados no posto do operador a partir de todos os aspectos, incluindo recursos ergonômicos como alavancas de controle de baixo esforço e um assento com contorno ajustável.
Suporte ao cliente
Os revendedores da Caterpillar oferecem um suporte ao cliente incomparável, com excelentes programas de garantia e rápida disponibilidade de peças, o que resulta em um tempo máximo de atividade e custos mínimos de reparo. Os serviços de manutenção de equipamentos ajudam a otimizar o desempenho e a confiabilidade da máquina. pág. 10
Facilidade de Manutenção
A Minicarregadeira Caterpillar
proporciona uma rápida e fácil rotina de manutenção e serviço. A porta traseira se abre a 90 graus e o conjunto de arrefecimento inclina-se para cima e para fora, permitindo um acesso incomparável ao compartimento do motor. A cabine também inclina-se para cima para facilitar o acesso. pág. 9
Acoplador Rápido e Ferramentas de Trabalho Caterpillar
Uma interface universal da ferramenta de trabalho e o acoplador rápido ajudam a fazer da Minicarregadeira Caterpillar a máquina mais versátil do local de trabalho. Adicione a ampla gama de ferramentas de trabalho Caterpillar do mesmo desempenho para a máxima utilidade e produção. pág. 8
Controles de Baixo Esforço da Máquina.
Os controles hidráulicos pilotos ergonômicos oferecem ao operador o controle preciso da Minicarregadeira Caterpillar com o mínimo esforço. A alavanca de controle direito controla o movimento para cima e para baixo da carregadeira e o controle de inclinação da carregadeira e a alavanca de controle esquerda controla a velocidade de percurso avante e marcha à ré além do sentido. As duas alavancas de controle usam um padrão de controle “S” intuitivo. As alavancas de controle Luxo opcionais oferecem agora mais controles auxiliares do que antes,
usando botões de ação positiva para oferecer controle por contato preciso de muitas funções da máquina, inclusive: • Sistema hidráulico proporcional
da ferramenta de trabalho • Sistema elétrico da ferramenta
de trabalho
As funções da alavanca de controle Básica e Luxo incluem:
• Fluxo hidráulico auxiliar contínuo de um toque
• Fluxo hidráulico auxiliar instantâneo
Conveniências da Cabine. Longas horas
na Minicarregadeira Caterpillar são facilitadas por muitas conveniências padrão, inclusive uma tomada de força de 12 volts CC. Vidros laterais deslizantes oferecem proteção contra os elementos climáticos e permitem a ventilação de ar fresco. Os vidros laterais com novo projeto são removíveis para a fácil limpeza. As cabines com a opção de porta instalada apresentam um novo interruptor de trava automática que impede danos acidentais ao desativar as funções da carregadeira quando a porta estiver aberta.
Controles Climáticos de Alta Eficiência.
A operação em temperaturas extremas pode ser mais confortável com o condicionador de ar e o aquecedor opcionais da cabine instalados. O fluxo de ar é aumentado em até 83 por cento e é agora dirigido por meio de seis respiros ajustáveis. O dobro desse número de respiros encontra-se à disposição, o que facilita o descongelamento da porta dianteira e dos vidros laterais opcionais. O aquecedor e o condicionador de ar podem ser pedidos juntos ou em separado.
Instrumentação. Os painéis de
instrumentos e os medidores da Minicarregadeira Caterpillar são simples, fáceis de usar e confiáveis. Luzes indicadoras brilhantes e alarmes sonoros avisam sobre a existência de qualquer situação crítica em um sistema. Interruptores de sinal positivo, com luzes indicadoras de status, controlam a maior parte das funções ligar/desligar. Há agora um indicador de restrição do purificador de ar do motor para facilitar a monitoração.
O posto do operador de categoria mundial oferece um excepcional conforto no trabalho
com visibilidade excelente, controle por contato aprimorado e ótima instrumentação.
Posto do Operador
Visibilidade. A facilidade de operação
e a produtividade são aprimoradas com a excelente visibilidade da Minicarregadeira Caterpillar. A ampla abertura da cabine oferece uma visão excepcional da ferramenta de trabalho. O ângulo em declive do compartimento do motor permite uma excelente visibilidade da traseira da máquina. Um novo espelho retrovisor convexo padrão oferece ao operador uma vista panorâmica da traseira e laterais da máquina. Para a melhor visibilidade em condições de pouca luz, as luzes dianteiras padrão são agora ajustáveis em 10 graus em qualquer direção.
Acesso/Saída. A cabine da
Minicarregadeira Caterpillar é projetada para tornar a operação da máquina simples, produtiva e confortável. O acesso e a saída da cabine é fácil pela ampla abertura com corrimãos de três pontos e degraus antideslizantes. Os cilindros de inclinação são muito bem localizados sob os braços de levantamento de modo a não interferir com o acesso e a saída do operador. Um bom espaço de piso livre facilita ainda mais a entrada na cabine.
Pacotes de Cabines. Encontram-se
disponíveis vários pacotes e opções de cabines. A cabine padrão oferece recursos como um assento com contorno ajustável, descanso de braço almofadado, controles duplos do acelerador, alavancas de controle operadas por piloto, tomada de força de 12 volts CC e um porta-copos opcional.
Força Diesel Caterpillar. O coração
do trem de força da Minicarregadeira Caterpillar é o motor diesel 3024C Caterpillar na 216B e o motor diesel Turbo 3024C na 226B. Este resistente e confiável motor de quatro cilindros oferece desempenho agressivo e uma curva rápida de torque para uma resposta rápida. Ele é também um motor de baixa emissão, totalmente compatível com a norma U.S. EPA Camada 2.
Controles Duplos do Acelerador do Motor. Os aceleradores manual e de
pedal permitem que o operador combine a rotação do motor com o trabalho sendo realizado. O acelerador manual é ideal para tarefas que exigem rotação do motor consistente — tais como fresagem, abertura de valas ou remoção de neve. O acelerador de pedal permite que o operador varie a rotação do motor e minimize o consumo de combustível para outras tarefas como carga e transporte, carregamento de caçamba, trabalhos de nivelamento e de lâmina.
Recurso Antiestolagem. O sistema
antiestolagem da Minicarregadeira Caterpillar permite a máxima potência para as rodas minimizando, ao mesmo tempo, a estolagem do motor. Este sistema ajuda a maximizar a produtividade dos operadores experientes e ajuda os operadores novatos a tornarem-se produtivos.
Bombas do Pistão de Deslocamento Variável. As bombas duplas do pistão
axial de deslocamento variável são acionadas diretamente pelo motor e fornecem fluxo hidráulico para os motores de comando por meio de um sistema fechado. Os motores de comando transferem força mecânica para as rodas por meio de duas correntes pré-tensionadas de alta resistência por cada lado da máquina. As correntes operam em um banho de óleo para lubrificação constante e vida útil prolongada. As correntes são ajustadas por meio de ranhuras nos alojamentos dos eixos.
Eixos do Comando. Os eixos do comando
são forjados e endurecidos por indução para a máxima vida útil. Eles têm uma aba única e um retentor externo que ajudam a evitar que detritos, tais como arames e barbantes enrolem em volta do eixo e destruam o retentor. Não é necessária a manutenção diária dos eixos pois um retentor interno é usado para a lubrificação permanente dos mancais dos eixos.
Trem de Força de Alto Desempenho
O trem de força hidrostático Caterpillar proporciona um desempenho agressivo
e fácil operação.
Potência e Confiabilidade. A potência e
a confiabilidade máximas encontram-se incorporadas ao sistema hidráulico da Minicarregadeira Caterpillar. Além de suprir a potência para o acionamento das rodas, este sistema também supre as funções de levantamento e inclinação da carregadeira, aciona o circuito auxiliar para o acionamento das ferramentas de trabalho e aciona o ventilador de arrefecimento do motor.
Bombas Hidráulicas. As bombas
hidráulicas são acionadas diretamente pelo motor para o máximo desempenho hidráulico e confiabilidade — não são usadas correias. As bombas tem cilindrada fixa e fornecem fluxo para a carregadeira e os circuitos auxiliares a 60 L/min (15,6 gal/min) em marcha acelerada em vazio. A pressão máxima do sistema para a carregadeira e o circuito auxiliar da 216B é 21.400 kPa e 3.100 lb/pol2. A pressão máxima do
sistema para a carregadeira e o circuito auxiliar da 226B é 23.000 kPa e 3.335 lb/pol2. Duas bombas da
transmissão de cilindrada fixa fornecem fluxo e pressão para a carregadeira de fluxo alto e o circuito auxiliar da 226B a 100 L/min (26,4 gal/min) em marcha acelerada em vazio. A pressão máxima do sistema para a carregadeira e circuito auxiliar é 23.000 kPa e 3.335 lb/pol2. Sistema Hidráulico Auxiliar. O sistema
hidráulico auxiliar de acionamento das ferramentas de trabalho está disponível por meio de acoplamentos hidráulicos de conexão rápida que são firmemente montados no braço da carregadeira. A linha de mangueiras de alta pressão XT™ ES e os retentores da Caterpillar ajudam a garantir um sistema sem vazamentos.
Confiabilidade e Limpeza.
A confiabilidade e a limpeza do sistema hidráulico são aprimorados com o uso de componentes únicos ao invés de componentes múltiplos, tais como a válvula hidráulica monobloco e as bombas monobloco. Menos pontos de vazamento aumentam a confiabilidade e resultam em uma máquina mais limpa. Além disso, o óleo hidráulico flui por um filtro rosqueado de 5 micra. Um indicador de restrição do filtro fica localizado no posto do operador. Uma tela de 74 micra no tanque hidráulico impede que resíduos maiores entrem no sistema e danifiquem os componentes hidráulicos.
Arrefecedor do Óleo Hidráulico.
Um arrefecedor do óleo hidráulico de alta eficiência permite que a Minicarregadeira Caterpillar trabalhe por mais tempo e mais firmemente em condições de altas temperaturas, mesmo com a utilização de ferramentas de trabalho de alto fluxo contínuo. O reservatório de alta capacidade do óleo hidráulico também ajuda a manter as temperaturas de operação mais baixas.
O sistema hidráulico com confiabilidade inerente proporciona uma extraordinária potência
auxiliar, de levantamento e de desagregação às ferramentas de trabalho.
Sistema Hidráulico Avançado
Acoplador Rápido Hidráulico Opcional Acoplador Rápido. As ferramentas de
trabalho da Minicarregadeira Caterpillar podem ser trocadas de forma rápida e fácil com o sistema de acoplador rápido. A interface do acoplador universal tem como características:
• Placa lateral de baixo perfil projetada para a combinação ideal com as ferramentas de trabalho e o acúmulo mínimo de materiais • Cunhas enfrentadas asseguram
um encaixe justo da ferramenta, mesmo após anos de uso • Projeto robusto com uma grande
área de contato absorve as cargas e minimiza as tensões
• Pinos verticais são revestidos com cromo e lubrificados para impedir a ferrugem e a corrosão para um engate suave
• O acoplador permite uma excelente visibilidade das ferramentas de trabalho e uma entrada e saída da cabine desobstruídas
O acoplador rápido padrão oferece o engate e desengate manual das ferramentas de trabalho usando duas alças de alta ação de alavancagem. Encontra-se também disponível um acoplador rápido hidráulico opcional que permite o engate e o desengate das ferramentas de trabalho sem que o operador precise sair da máquina. O controle do acoplador com um interruptor de balancim dentro da cabine facilita e agiliza as trocas de ferramentas de trabalho.
Triturador de Tocos SG16B Caterpillar Ferramentas de Trabalho Caterpillar.
As Ferramentas de Trabalho Caterpillar aumentam a versatilidade da
Minicarregadeira Caterpillar. Projetadas e fabricadas para ter desempenho e durabilidade, essas ferramentas fornecem alta produtividade, vida útil longa de serviço e excelente valor:
• Lâminas Anguláveis • Brocas • Retroescavadeiras • Vassouras • Caçambas - para Terra - de Aplicação Geral - com Garras
- para Materiais Leves - de Múltiplas Aplicações - para Serviços Públicos • Fresadoras
• Compactador, vibratório • Martelos
• Ancinhos de Paisagismo • Revolvedores de Paisagismo • Braço de Manipulação de Materiais • Garfos para Paletes
• Removedor de Neve • Triturador de Tocos • Valetadeiras • Serra Circular
Acoplador Rápido e Ferramentas de Trabalho Caterpillar
Selecione entre uma ampla variedade de ferramentas que têm o desempenho equiparado
à Minicarregadeira Caterpillar.
Acesso para Manutenção. A porta
traseira abre a 90 graus para fácil acesso aos dois lados do motor montado em linha (ao comprido).
Filtros. Todos os filtros podem ser
facilmente alcançados, o que torna a rotina de manutenção mais rápida e praticamente livre de derramamentos.
Sistema de Arrefecimento. O radiador,
o arrefecedor de óleo hidráulico e a grade se movimentam para cima para melhorar o acesso ao sistema de arrefecimento durante a manutenção e possibilita a limpeza mais fácil de resíduos entre a grade e o conjunto de arrefecimento. O ventilador de arrefecimento tem acionamento hidráulico, o que possibilita a operação mais silenciosa e a eliminação de manutenção e serviço típicos com ventiladores acionados por correias.
Fácil Inclinação da Cabine. A cabine da
máquina agora pode ser inclinada para trás por um operador usando uma única ferramenta. A cabine é mantida na posição por um mecanismo autotravante. Quando a cabine é inclinada para trás, o acesso a todas as bombas hidráulicas, motores, válvulas, tubulações e ao tanque de combustível fica mais fácil e rápido para a manutenção.
Protetor do Motor Removível.
Um protetor do motor removível no piso da armação inferior da máquina proporciona um acesso excelente para a limpeza periódica.
Tubulações Elétricas e Hidráulicas.
Roteamento mais simples das tubulações elétricas e hidráulicas em comparação com os modelos anteriores aumenta a confiabilidade e simplifica a manutenção.
Pontos de Manutenção. Os pontos de
manutenção estão agrupados em locais facilmente acessíveis.
Análise Periódica de Óleo Caterpillar (S•O•SSM
). As válvulas da análise
periódica de óleo são padronizadas de modo a permitir a monitoração regular do motor e a qualidade do óleo hidráulico.
Outras Características da Manutenção Padrão. As seguintes características
ajudam a facilitar e agilizar a manutenção: • Fácil acesso à bateria, filtro de
ar e à correia única do motor • Visores de nível de vidro no
tanque hidráulico e no radiador possibilitam inspeções de nível mais fáceis e rápidas
• Um indicador de restrição do filtro de ar agora fica localizado dentro do posto do operador
• Drenos ecológicos simplificam a troca do óleo do motor e hidráulico • Graxeiras são escareadas para
evitar danos
• Líquido arrefecedor de vida prolongada e intervalos de troca de óleo de 250 horas
O acesso rápido e o projeto superior da Minicarregadeira Caterpillar proporcionam
uma fácil rotina de manutenção e serviço.
Facilidade de Manutenção
Seleção de Máquina. Com 10
Mini-carregadeiras Caterpillar diferentes, a seleção da máquina correta é ainda mais fácil durante a consulta ao seu revendedor Caterpillar. Seu revendedor o ajudará a fazer comparações detalhadas das máquinas antes de sua compra.
Você pode também construir a máquina adequada às suas necessidades.
Entre on-line a qualquer momento para analisar a totalidade de recursos e opções disponíveis usando a aplicação Build and Quote (Construção e Cotação) no web site de seu revendedor Caterpillar ou no site www.cat.com.
Opções de Compra. As opções de compra
permitem que você analise além do preço inicial da máquina. Com seu revendedor Caterpillar, você pode rever todas as opções de financiamento
máquina para possibilitar custos mais baixos de aquisição e operação ao longo da vida útil da máquina.
Contratos de Suporte ao Cliente.
Os Contratos de Suporte ao Cliente oferecem uma variedade de opções de manutenção e serviços que podem ser modificados de modo a melhor atender suas necessidades específicas. Essas opções podem cobrir a máquina inteira, inclusive ferramentas de trabalho, para ajudar a proteger o investimento do cliente.
Suporte da Máquina. O suporte da
máquina é uma das metas principais de seu revendedor Caterpillar. Você encontrará virtualmente todas as peças em seu revendedor Caterpillar. Em caso negativo, o revendedor pode utilizar a rede mundial de computadores
ao sugerir peças remanufaturadas Caterpillar que têm a mesma garantia que as peças novas, mas com a economia de 40% a 70%.
Planos de Manutenção. Os Planos
de Manutenção e Serviços ajudam o gerenciamento da manutenção da máquina. Escolha entre uma vasta variedade de planos de manutenção e serviços no momento da aquisição da máquina. Planos de opção de reparos garantem o custo dos reparos antecipadamente. Programas diagnósticos como a Análise Periódica de Óleo, Amostragem do Líquido Arrefecedor e a Análise Técnica ajudam a evitar tempo de máquina parada e de reparos não programados.
Treinamento. O treinamento de
operadores oferecido pelos revendedores Caterpillar pode aprimorar as técnicas de seus operadores e ajuda a aumentar seus lucros. Seu revendedor Caterpillar também tem vídeos e literatura para treinamentos e cursos de treinamento em aplicações e equipamentos e outras idéias para ajudá-lo a maximizar o investimento em sua máquina.
Sistemas de Segurança. Os sistemas de
segurança da máquina Caterpillar ajudam a administração de sua Minicarregadeira Caterpillar. Esta opção instalada pelo revendedor proporciona o controle do acesso à máquina por operadores inexperientes ou pessoal não autorizado. Use até 50 identificações exclusivas para configurar o acesso à máquina de modo a atender suas necessidades. É possível programar este sistema para permitir o acesso somente durante determinadas horas ou dias.
Reparar, Reformar ou Substituir.
As opções de reparo, reforma ou substituição tornam-se ainda mais claras em sua consulta com o revendedor Caterpillar. O seu revendedor Caterpillar
Os serviços do revendedor Caterpillar o ajudam a operar mais tempo com custos menores.
Suporte ao cliente
Pesos
Peso Operacional - 216B 2.589 kg 5.709 lb - 226B 2.646 kg 5.834 lb Peso Operacional (HF) - 226B 2.677 kg 5.903 lbEspecificações Operacionais
Capacidade Nominal de Operação- 216B 635 kg 1.400 lb
- 226B 680 kg 1.500 lb
Capacidade Nominal de Operação com Contrapeso Opcional
- 216B 680 kg 1.500 lb
- 226B 726 kg 1.600 lb
Carga de Tombamento
- 216B 1.270 kg 2.800 lb
- 226B 1.360 kg 3.000 lb
Força de Desagregação, Cilindro de Inclinação
- 216B 1.717 kg 3.787 lb
- 226B 1.852 kg 4.084 lb
Força de Desagregação, Cilindro de Levantamento
- 216B 1.386 kg 3.057 lb
- 226B 1.515 kg 3.341 lb
Força de Desagregação, Cilindro de Levantamento (HF)
- 226B 1.499 kg 3.306 lb
As dimensões fornecidas se baseiam na máquina padrão
equipada com pneus 10 16.5 PR opcionais e Caçamba
para Terra de 1.524 mm (60 pol). As especificações para a Minicarregadeira 216B/226B Caterpillar são estáticas e estão em conformidade com SAE J732 JUN 92, SAE J818 MAIO87 e ISO 5998:1986.
Motor
Modelo do Motor
- 216B Caterpillar 3024C
- 226B Caterpillar 3024C T
Potência Bruta SAE J1995
- 216B 39 kW 52 hp
- 226B 46 kW 62 hp
Potência do Motor ISO 14396
- 216B 38 kW 51 hp
- 226B 46 kW 61 hp
Potência Líquida 80/1269/EEC
- 216B 37 kW 50 hp
- 226B 43 kW 57 hp
Potência Líquida ISO 9249
- 216B 37 kW 50 hp
- 226B 43 kW 57 hp
Potência Líquida ISO 1349
- 216B 37 kW 49 hp - 226B 42 kW 57 hp Deslocamento - 216B/226B 2,2 L 134 pol3 Curso - 216B/226B 100 mm 3,9 pol Diâmetro Interno - 216B/226B 84 mm 3,3 pol
Trem de Força
Velocidade de Percurso- 216B/226B 12,7 kph 7,9 mph
Velocidade de Percurso em Marcha à Ré
- 216B/226B 12,7 kph 7,9 mph
Capacidades de Reabastecimento de Serviço
Caixa de correntes, cada lado- 216B/226B 6 L 1,6 gal Sistema de Arrefecimento - 216B/226B 10 L 2,6 gal Cárter do Motor - 216B/226B 8 L 2,1 gal Tanque de Combustível - 216B/226B 65 L 17 gal Sistema Hidráulico - 216B/226B 55 L 14,5 gal Tanque Hidráulico - 216B/226B 35 L 9,2 gal
Sistema Hidráulico
Fluxo Hidráulico - 216B Padrão - 226B Fluxo Padrão Fluxo Hidráulico - 226B Fluxo AltoPressão Hidráulica da Carregadeira
- 216B 21.400 kPa 3.100 lb/pol2
- 226B 23.000 kPa 3.335 lb/pol2
Fluxo Hidráulico da Carregadeira
- 216B/226B 60 L/min 15,6 gal/min
Fluxo Hidráulico da Carregadeira (HF)
- 226B 100 L/min 26 gal/min Potência Hidráulica - 216B 21,4 kW 28,2 hp - 226B 23,0 kW 30,4 hp Potência Hidráulica (HF) - 226B 37,7 kW 50,6 hp
Cabine
Estrutura Protetora Contra Capotagem (ROPS)
- 216B/226B SAE J1040 MAY94 e ISO 3471:1994 FOPS - 216B/226B SAEJ/ISO 3449 APR98 Nível I, ISO 3449:1992 Nível I FOPS, Nível II - 216B/226B SAEJ/ISO 3449 APR 98
Nível II, ISO 3449:1992 Nível II (opcional)
Dimensões
Todas as dimensões são aproximadas.
1 Distância entre eixos 986 mm 39”
2 Comprimento com a 3.233 mm 127”
caçamba no solo
3 Comprimento sem a caçamba 2.519 mm 99”
4 Altura até o topo da cabine 1.950 mm 77”
5 Altura total máxima: 3.709 mm 146”
6 Altura do pino de articulação 2.854 mm 112”
no levantamento máximo
7 Altura do pino de articulação 239 mm 9,3“
na posição de transporte 8 Alcance no levantamento 505 mm 20” máximo e despejo 9 Folga no levantamento 2.169 mm 85" máximo e despejo 10 Altura Livre 195 mm 8” 11 Ângulo de partida 26° 12 Projeção do pára-choque 967 mm 38“ atrás do eixo traseiro
13 Ângulo de descarga máximo 40°
14 Largura do veículo 1.525 mm 60” sobre pneus 15 Raio de Curva do 1.485 mm 58,5“ centro — esquerda 16 Raio de Curva do 1.199 mm 47,2“ centro — direita 17 Raio de Curva do 1.940 mm 76,4“ centro — total
18 Alcance Máximo com 1.280 mm 50,4" Braços Paralelos ao Solo
19 Ângulo de Retranca na altura máxima 96,7° 1 12 3 2 10 11 4 8 13 9 6 5 15 16 17 14 7 18 19
Equipamento-Padrão
Os equipamentos-padrão podem variar. Consulte o seu revendedor Caterpillar para
obter detalhes.
TREM DE FORÇA
Motor Diesel 3024C Caterpillar (somente 216B) Motor Diesel 3024C T Caterpillar (somente 226B)
Dreno, Óleo Ecológico do Motor Bomba de escorva de combustível
Auxiliar de Partida das Velas de Aquecimento Líquido Arrefecido, Injeção Direta
Purificador de ar, elemento duplo, vedador radial Válvulas de Amostragem — S•O•SSM, Óleo do Motor
e Óleo Hidrostático Filtro, Hidráulico, Rosqueado
Filtros, Baioneta, Separador de Combustível e Água Radiador de Inclinação para Cima/Arrefecedor de
Óleo Hidráulico Silenciador, Padrão
Freios de Estacionamento, Múltiplos Discos, Arrefecidos a Óleo, Desengate Hidráulico, Engate por Mola Transmissão Hidrostática
Comando das Correntes das Quatro Rodas OUTROS EQUIPAMENTOS-PADRÃO
Cobertura do Motor — Travável
Anticongelante de Vida Prolongada –36° C (–33° F) Pontos de Amarração da Máquina (4)
Acoplador, mecânico
Suporte, Braço de levantamento Visor de Nível do Óleo Hidráulico
Visor de Nível do Líquido Arrefecedor do Radiador Garrafa de Expansão do Radiador
Mangueira XT™
226B de Fluxo Alto, Fluxo Contínuo, Sistema Hidráulico, Sistema Auxiliar
Desconexão Rápida de Face Chata, Aplicações Pesadas Anel-D Segmentado para guiar mangueiras de Ferramentas
de Trabalho ao longo do braço de levantamento esquerdo Tomada Elétrica, Pisca-alerta
Limpeza do Protetor do Motor CONTROLES
Controle do Implemento Operado por Piloto, direito Controle da Transmissão Hidrostática Operado por
Piloto, esquerdo
Acelerador Manual e de Pedal ELÉTRICA
Sistema elétrico de 12 Volts
Alternador de 65 ampères (somente 216B) Alternador de 85 ampères (somente 226B) Chave Interruptora de Partida
Luzes:
Luz de Fundo de Indicadores Dois Faróis Traseiros
Duas Lâmpadas de Halogênio Dianteiras Luz do Teto
AMBIENTE DO OPERADOR Indicadores:
Nível do Combustível
Marcador de Horas de Serviço Indicadores do Sistema de Alarme:
Restrição do Filtro de Ar Rendimento do Alternador
Descansos de Braço Levantados/Operador Fora do Assento Temperatura do Líquido Arrefecedor do Motor
Pressão do Óleo do Motor Ativação da Vela de Aquecimento Restrição do Filtro Hidráulico Temperatura do Óleo Hidráulico Freio de Estacionamento Engatado Assento de Vinil Ajustável
Descanso de Braço com Contorno Ergonômico de Empuxo Sistema de Travamento de Controle, quando o operador
sai do assento ou o descanso do braço é levantado: Sistema Hidráulico Desativa
Transmissão Hidrostática Desativa Freio de Estacionamento Engata
ROPS da Cabine, Abrir, Inclinar para Cima FOPS, Nível I
Vidros Superior e Traseiro Espelho Retrovisor Interno Tomada de Força de 12 Volts
Equipamentos opcionais
Os equipamentos opcionais podem variar. Consulte o seu revendedor Caterpillar para
obter detalhes.
Sistema hidráulico, autonivelamento Acoplador Rápido Hidráulico Olhal de Levantamento, Ponto Único Olhais de Levantamento, Quatro Pontos Luzes, Pisca-alerta (com interruptor) Faróis, Traseiro para operação Óleo, Sistema hidráulico, Clima frio Assento, Suspensão
Vidro, Lateral, Deslizante Pneus: Largura de 1.372 mm (54") (somente 216B) 7.00 15 6 PR Caterpillar (somente 216B) Largura de 1.524 mm (60") 10 16.5 8 PR Caterpillar 265-521, 8 PR Caterpillar, LSW 10 16.5 6 PR GY SGL 10 16.5 8 PR GY IT323 10 16.5 8 PR Galaxy 10 16.5 10 PR Michelin Largura de 1.676 mm (66") 265-521, 8 PR Caterpillar, LSW 10 16.5 6 PR GY SGL 10 16.5 8 PR GY IT323 10 16.5 8 PR Galaxy 31-15.5 16.5 8 PR Caterpillar 10 16.5 10 PR Michelin Alarme, Reserva
Bateria, Aplicações Pesadas, 880 CCA
Cinto, Assento, 75 mm (3"), para Assento Estático Cinto, Assento, 75 mm (3"), para Assento com suspensão Grupos de Controle
Buzina
Sistema Elétrico da Ferramenta de Trabalho (interruptor C1/C2)
Proporcional
Contrapeso, aumenta a capacidade nominal de operação para 45 kg (100 lb)
Barreira contra detritos
Porta, Dianteira, Vidro de segurança com limpador e lavador do pára-brisa
Porta dianteira, Policarbonato com Pára-brisa-Lavador (para uso em demolição)
Tapete, Luxo
FOPS, Nível II (Encaixa-se à estrutura FOPS existente) Revestimento do teto
Aquecedor e desembaçador
Condicionador de Ar, Aquecedor, Desembaçador (somente 226B)
Motor, Líquido arrefecedor do aquecedor
Sistema Hidráulico de Fluxo Alto (somente 226B) Sistema hidráulico, Auxiliar, Dianteiro, Proporcional
Para informações mais completas sobre os produtos Caterpillar, serviços do revendedor, e soluções da indústria, visite-nos na web no site www.CAT.com © 2004 Caterpillar Impresso nos EUA Os materiais e especificações estão sujeitos a mudança sem aviso prévio. As máquinas apresentadas nas fotos podem incluir equipamentos adicionais. Consulte o seu revendedor da Caterpillar para conhecer as opções disponíveis.
APHQ5564 (12-03)
Substitui 216 APHQ5351-04, 226 APHQ5352-02 (Tradução: 2-04)
