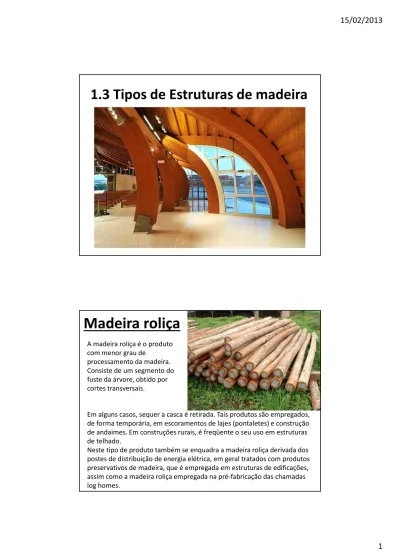

1.3 Tipos de Estruturas de madeira

1.3 Tipos de Estruturas de madeira

Madeira roliça

Em alguns casos, sequer a casca é retirada. Tais produtos são empregados, de forma temporária, em escoramentos de lajes (pontaletes) e construção de andaimes. Em construções rurais, é freqüente o seu uso em estruturas de telhado.

Neste tipo de produto também se enquadra a madeira roliça derivada dos postes de distribuição de energia elétrica, em geral tratados com produtos preservativos de madeira, que é empregada em estruturas de edificações, A madeira roliça é o produto

com menor grau de

processamento da madeira. Consiste de um segmento do fuste da árvore, obtido por cortes transversais.

2

Log home em Pedra Azul

Torre de madeira para observação

Local : Igaratá – SP

Arquitetura : Alfredo Kobbaz Projeto Estrutural: Alan Dias

A estrutura constitui-se de uma torre em forma de treliça com os pilares inclinados, todos contraventados com vigas em forma de “X”. No eixo central foi feita uma escada em espiral, travando todos os 4 pilares centrais. Foi realizado um estudo da ação do vento na estrutura e, como a base da torre não é contraventada, neste trecho foram projetados pilares compostos que poderiam absorver os possíveis momentos fletores ou flambagem dos pilares.

Madeira lavrada

Madeira esculpida artesanalmente sem o auxílio de máquinas (geralmente cortadas a machado)

4

Casas de montanha

Dormentes de trilhos de trem

Madeira Serrada

Os troncos são cortados em serras especiais, de fita contínua, que os divide em lâminas ou pranchas paralelas, na espessura desejada.

O comprimento das peças é limitado por problemas de transporte, manejo, ficando geralmente entre 4m a 6m.

Corte e desdobramento:

As árvores devem ser abatidas de preferência ao atingir a maturidade (o cerne ocupa a maior porcentagem do tronco, resultando em madeira de melhor qualidade).

A melhor época para o abate é a estação seca, quando o tronco tem pouca umidade.

O desdobramento do tronco em peças deve ser feito o mais cedo possível após o corte da árvore, a fim de evitar defeitos decorrentes da secagem da madeira.

Se a árvore for cortada na estação chuvosa: deixar secar as toras para reduzir o excesso de umidade.

•

Desdobramento em pranchas paralelas:

•

Desdobramento radial:

Os troncos foram cortados em serras de fita contínua que os divide em lâminas ou pranchas paralelas.

O tronco é dividido inicialmente em quatro partes, e o desdobramento se faz na direção radial.

Produz material mais homogêneo, porém é mais oneroso.

6

•

Antes de ser utilizada nas

construções a madeira

serrada deve passar por um

período de secagem para

reduzir deformações

transversais diferenciais nas

peças serradas, dependendo

da posição original da peça

no tronco.

Secagem da madeira serrada:

Grau de umidade da madeira em

equilíbrio com a umidade relativa do ar

Grelha de madeira com vidro

Arquiteto : Peter Hulbert Arquitectos Engenheiro Estrutural : Happold Büro

Estrutura de Madeiras e Concepção : Carpenter

Oak & Woodland

Grelha com uma cobertura de vidro. A estrutura possui 12,0m x 5,0m e foi construída com a madeira carvalho . As peças de madeira possuem 3,0cm x 4,5cm e são compostas por 4 membros sobrepostos, unidos pela ferragem.

8

Residência em Itatiaia

Edificações em Madeira Serrada

Elementos compostos

Igreja da Floresta Céu do Mapiá

(Sul do Amazonas cidade de Pauinim, Acre)

Projeto: CALLIA ESTRUTURAS DE MADEIRA.

Devido à dificuldade de chegada de materiais construtivos na comunidade Céu de Mapiá, sul do Amazonas, escolheu-se a madeira como único material possível de se executar a cobertura da nova sede da Igreja da Floresta. Uma concepção estrutural e arquitetônica em forma de estrela e com vãos livres de 42m, trouxe o desafio de desenvolver estruturas em madeira funcionais, e que pudessem ser executadas pelas próprias pessoas da comunidade, sem mão de obra especializada em carpintaria e marcenaria de alto padrão de acabamentos.

Devido à altíssima dificuldade de acesso ao local, optou-se por fazer a estrutura da igreja com madeiras nativas e escolha de espécies condizentes com as solicitações estruturais. O local conta com madeiras nativas de boa

10

Detalhes do projeto

Madeira Laminada Colada

Formada por associação de lâminas de madeira selecionada, coladas com adesivos e sob pressão. As fibras das lâminas têm direções paralelas. A espessura das lâminas variam de 1,5 cm a 3,0 cm. As emendas podem ser emendadas com cola nas extremidades, formando peças de grande comprimento.

Etapas de fabricação de peças de madeira laminada e

colada:

Secagem das lâminas:

Processo de secagem em estufa, que demora de um a vários dias, conforme o grau de umidade inicial. Sai da estufa com umidade máxima de 15%. A variação do grau de umidade entre as lâminas não pode ultrapassar a 5% na ocasião da colagem a fim de controlar tensões internas devidas à retração diferencial.

Preparo das lâminas:

Consiste em aplainá-las e serrá-las nas dimensões necessárias.

Detalhes de emendas de lâminas; (a) distribuição das emendas na direção longitudinal

Execução de juntas e emendas

As emendas são distribuídas ao longo da peça de forma desordenada.

A eficiência da junta em chanfro depende da inclinação do corte: Quanto mais inclinada, mais resistente.

(b) junta por corte em chanfro; (c) emenda denteada vertical; (d) emenda denteada horizontal.

12

Prensagem de lâminas de madeira com interposição de cola, para duas vigas retangulares

Colagem sob pressão:

Os tipos de cola e a técnica de colagem são essenciais a durabilidade do produto

Para utilização em seco, pode ser empregada cola de caseína, que é um produto obtido do leite. Para vigas sujeitas à variação de umidade ou expostas ao tempo, utilizam-se colas sintéticas, de fenol-formaldeído (baquelita) ou

resorcinol-formaldeído. Os produtos estruturais

industrializados são produzidos com colas sintéticas (sob pressão de 0,7 a 1,5 MPa). Pressões mais baixas para madeiras macias e mais altas para madeiras duras.

Acabamento e tratamento preservativo:

O tratamento preservativo pode ser superficial ou por pressão.

Os produtos estruturais industrializados de

madeira laminada e colada são fabricados sob

rígidos padrões de controle de qualidade.

Resulta em material mais HOMOGÊNEO que a

madeira serrada, pois os nós da madeira são

partidos e distribuídos mais aleatoriamente ao

longo da peça fabricada.

Vantagens da madeira laminada e colada em relação à madeira maciça:

Permite a confecção de peças de grandes dimensões (as dimensões comerciais da madeira serrada são limitadas);

Permite melhor controle de umidade das lâminas, reduzindo defeitos provenientes de secagem irregular;

Permite a seleção da qualidade das lâminas situadas nas posições de maiores tensões;

Permite a construção de peças de eixo curvo.

Centro Comercial

Fase de construção:

16

Igreja

The Globe of Science and Innovation

Foi construído exclusivamente através de Madeira proveniente de construções pré existentes que por variados motivos foram desmanteladas, sendo por isso uma construção de madeira reutilizada.

A estrutura é formada por 18 arcos feitos de madeira laminada-colada, pretendendo representar o globo terrestre. É um espaço aberto ao público. Local de exposições, conferências, debates, exibições de filmes, e outros eventos.

Local: Cern – Suíça

Projeto: Thomas Büchi e Hervé Dessimoz

Altura: 28 m
