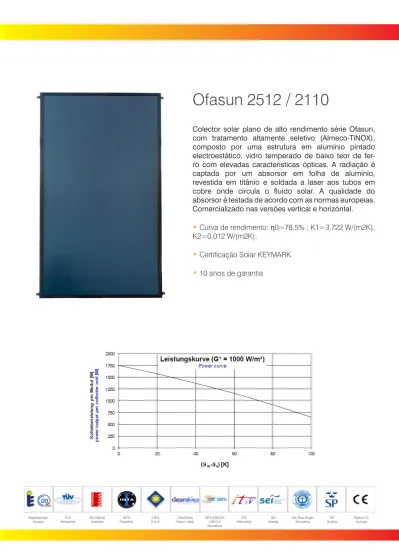

Ofasun 2512 / 2110
Colector solar plano de alto rendimento série Ofasun,
com tratamento altamente seletivo (Almeco-TiNOX),
composto por uma estrutura em alumínio pintado
electroestático, vidro temperado de baixo teor de
fer-ro com elevadas características ópticas. A radiação é
captada por um absorsor em folha de alumínio,
revestida em titânio e soldada a laser aos tubos em
cobre onde circula o fluido solar. A qualidade do
absorsor é testada de acordo com as normas europeias.
Comercializado nas versões vertical e horizontal.
•
Curva de rendimento: η0=78,5% ; K1=3,722 W/(m2K);
K2=0,012 W/(m2K);
•
Certificação Solar KEYMARK
OFA CLIMATIZAÇÃO Rua Heliodoro Salgado, 370 Apartado 75 4786-909 Trofa
Tel (+351) 252 409 900 Fax (+351) 252 416 553 [email protected] www.ofaclimatizacao.com
Dimensões Estrutura Peso Material de isolamento Área total Área de ligação Área de absorção Material de absorção Espessura do absorvedor Absorção Emissão
Vol. Portador de calor Soldadura
Diâmetro do tubo absorvedor Espessura do tubo absorvedor Diâmetro tubo de ligação Espessura tubo de ligação Número de tubos Tubo de fixação Composição do vidro Transmissão do vidro Espessura do vidro Material de isolamento Condutividade térmica Capacidade de aquecimento da lã Densidade da lã Espessura da lã Temperatura de estagnação Pressão máxima em trabalho Pressão teste
Taxa de fluxo nominal Revestimento base Modo de montagem Rendimento óptico Coeficiente de perdas a1 Coeficiente de perdas a2 1988x1218x90 mm
Alumínio pintado electrostático 44Kg
EPDM / Silicone / Est. Alumínio 2.42 m2
2.24 m2 2.23 m2
Almeco-Tinox alumínio altamente selectivo 0.3 mm 95% 4% 1.27 Litros Soldadura laser 8.0mm / 10mm 0.45 mm 18 mm / 22 mm 0.70 mm 12 110 mm Vidro temperado 91% 4 mm Lã de rocha 0.037 W/mK 0.84 kJ/kgK 50 Kg/m3 52 mm 232 ºC 10 bar 25 bar 120 Litros/h Acabamento em alumínio Telhado Inclinado / Plano 78.5%
3.722 W/(m2K) 0.012 W/(m2K2)
1988x1041x90 mm
Alumínio pintado electrostático 37.2 Kg
EPDM / Silicone / Est. Alumínio 2.07 m2
1.92 m2 1.89 m2
Almeco-Tinox alumínio altamente selectivo 0.3 mm 95% 4% 1.07 Litros Soldadura laser 8.0mm / 10mm 0.45 mm 18 mm / 22 mm 0.70 mm 9 110 mm Vidro temperado 91% 4 mm Lã de rocha 0.037 W/mK 0.84 kJ/kgK) 52 kg/m3 50 mm 232 ºC 10 bar 25 bar 105 Litros/h Acabamento em alumínio Telhado Inclinado / Plano 78.5%
3.722 W/(m2K) 0.012 W/(m2K2)
Colectores
Termoacumulador Compacto
A principal vantagem em relação ao sistema forçado
convencional é a facilidade de montagem do sistema,
tendo em consideração a pré-montagem dos
equipamentos no termoacumulador.
•
Tratamento interno vitrificado anticorrosivo aplicado a
860º C segundo a norma DIN 4753.3;
•
Isolamento térmico em Poliuretano injectado;
•
Ânodo de magnésio com teste;
•
Montagem rápida e simples;
•
Elevado rendimento e fiabilidade;
•
Elevada qualidade dos equipamentos;
OFA CLIMATIZAÇÃO Rua Heliodoro Salgado, 370 Apartado 75 4786-909 Trofa
Tel (+351) 252 409 900 Fax (+351) 252 416 553 [email protected] www.ofaclimatizacao.com
Volume real (l)
Espessura isolamento (mm) Diâmetro s/ isolamento d (mm) - d Diâmetro c/ isolamento leve D (mm) - D Altura (mm) - HT
Diâmetro falange (mm) - FL
Tamanho máximo grupo circulação - B Tamanho máximo vaso expansão - C Área permuta serpentina inferior (m2) - SS1 Capacidade serpentina inferior
Área permuta serpentina superior(m2) - SS2 Capacidade serpentina superior
Peso vazio (kg) Entrada água fria - E Saída água quente - U Ligação ânodo magnésio - A Ligação sonda - So
Ligação sonda - So2
Termómetro / Ligação termóstato - T Entrada serpentina inferior - S1/S2 Entrada serpentina superior- S3/S3 Pressão máxima trabalho (bar) Pressão teste (bar)
Temperatura máxima trabalho (ºC) Pressão máxima trabalho serpentina(bar) Pressão teste serpentina (bar)
195 50 450 550 1400 120 x 180 770 880 1,25 5,88 0,50 2,35 70 ¾” ¾” 1½” ½” ½” ½” ¾” 1” 10 15 100 12 16
200
280 50 500 600 1625 120 x 180 820 930 1,50 7,05 0,75 3,53 85 ¾” ¾” 1½” ½” ½” ½” ¾” 1” 10 15 100 12 16300
375 50 550 650 1795 120 x 180 870 980 1,75 8,23 1,00 4,70 100 ¾” ¾” 1½” ½” ½” ½” ¾” 1” 10 15 100 12 16400
520 50 600 700 1975 120 x 180 920 1030 2,20 10,34 1,25 5,88 145 ¾” ¾” 1½” ½” ½” ½” ¾” 1” 10 15 100 12 16600
Alimentação
Consumos energéticos Tipo de sensor
Limite funcionamento sensor Campo leitura temperatura Precisão
Resolução Ajuste
Password de instalação Sinal acústico
Tempo de luz no display Avaliação de contactos Grau de protecção
Temperatura funcionamento
Helios Midi
Este controlador é indicado para instalações
solares até duas aplicações. O controlador compara
a temperatura entre o fluído solar que circula entre
o colector solar e o retorno da instalação. Quando
a diferença é superior ao Delta T (∆T) previamente
ajustado, actua uma saída e a bomba circuladora
entra em funcionamento.
•
Três entradas para sensores NTC e duas saídas relé
on/off SPST;
•
Termóstatos adicionais para controlar fontes de
calor auxiliares;
•
Todas as temperaturas são exibidas no display;
•
Sete sistemas diferentes de configuração;
•
Parâmetros contextuais e parâmetro de correcção
automática da temperatura medida;
•
Autodiagnóstico com alarmes visuais e auditivos;
230V~±10% 50Hz <2VA 3 x NTC 4K7 Ohm @25°C -20°C .. 130°C -10°C .. 145°C ±1°C
0,1°C fino a/up to/bis 99,9°C 1°C fino a/up to/bis 150°C on / auf S1, S2, S3: ±5°C 0000 .. 9999 (pré-definido 0000) On / Off (pré-definido On)
20 segundos após última operação 2x2(1)A max @250V~ (SPST) (ligado) IP 40
0°C .. 40°C
Helios Midi
Nota: Deve alimentar fase (L) e neutro (N) da rede entre 1 e 2 e de-pois seguir o esquema para ligar a bomba do grupo circulação solar
Ofa SRD-M
O grupo de circulação solar SRD-M da OFA é indicado
para sistemas de energia solar térmica. Foi
especialmente concebido para facilitar a instalação,
disponibilizando a solução mais adequada às
especificidades de cada instalação.
•
Redução de custos de manutenção e instalação
Agrupa todos os materiais necessários ao bom funcionamento do
circuito primário do sistema solar térmico: bomba circuladora, válvulas de corte, termómetros, válvula anti-retorno, caudalímetro, separador de micro-bolhas, válvula de segurança e ligação de saída para o vaso de expansão;
•
Resistência e segurança
Todos estes materiais encontram-se numa estrutura de espuma de poliuretano injectado, de forma protegê-los no seu interior. Ao mesmo tempo, permite a fácil leitura dos termómetros de ida e retorno;
•
Facilidade de instalação e montagem
O instalador apenas terá de instalar tubagem de ida e retorno entre o colector e o permutador, e uma saída para o vaso de expansão;
Estrutura & Componentes
Anilhas & Orings de Aperto Caixa de Isolamento
Isolamento Térmico (λ 10 °C) Fluído
Pressão máxima em funcionamento Temp Max caudalímetro
Temp Max válvula de corte e de retenção Temp Max separador de microbolhas Temp Max válvula de segurança Calibração da válvula de segurança Conexões (G)
Conexão ao vaso de expansão Conexão para Carga & Descarga Bomba Circuladora Grunfos Material de fabrico Alimentação Pressão máxima Temperatura máxima UNI EN 12165 CW617N Brass Viton / Klinger EPP 0,038 W/mK
Água e Glicol (50% max) 10 bar
140 ºC 140 ºC 140 ºC 160 ºC
6 bar (3 bar se solicitado) 3/4” F • 3/4” M • mm18 • mm22 3/4”M
3/4”M & Mangueira de conexão Tipo Solar 15-65 130 Ferro Fundido 230V - 50 Hz 10 bar 110 °C
SRD-M 8
UNI EN 12165 CW617N Brass Viton / Klinger EPP 0,038 W/mKÁgua e Glicol (50% max) 10 bar
140 ºC 140 ºC 140 ºC 160 ºC
6 bar (3 bar se solicitado) 3/4” F • 3/4” M • mm18 • mm22 3/4”M
3/4”M & Mangueira de conexão Tipo Solar 15-70130 Ferro Fundido 230V - 50 Hz 10 bar 110 °C
