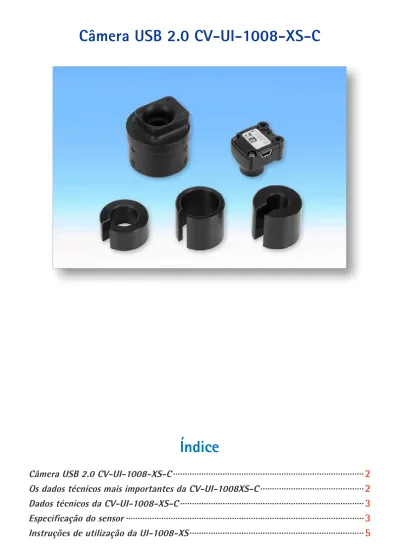

Câmera USB 2.0 CV-UI-1008-XS-C
Índice
Câmera USB 2.0 CV-UI-1008-XS-C ���������������������������������������������������������������������������������
2
Os dados técnicos mais importantes da CV-UI-1008XS-C ��������������������������������������������
2
Dados técnicos da CV-UI-1008-XS-C ������������������������������������������������������������������������������
3
Especificação do sensor �����������������������������������������������������������������������������������������������������
3
Câmera USB 2.0 CV-UI-1008-XS-C
Modelo extremamente pequeno com imagens perfeitas
A câmera USB 2.0 CV-1008-XS mede menos de 1 polegada cúbica mas está repleta de características in-teligentes. Na caixa ultrapequena cabem um moderno sensor CMOS com óptica de focagem automática integrada e também um DSP. Este oferece uma larga gama de funções que, em parte, também são conhe-cidas da área do consumidor. Com a USB CV-1008-XS, muitas destas características de desempenho estão agora disponíveis também em uma câmera USB profissional e podem ser integradas em aplicações próprias através do SDK (kit de desenvolvimento de software) correspondente.
Os dados técnicos mais importantes da CV-UI-1008XS-C
USB 2.0
Sensor CMOS de 8 megapixel 3280 x 2464 em Modo Snapshot 1280 x 720 com 15 imagens seg.
Óptica integrada com focagem automática Estabilização de imagem eletrônica
Regulação de imagem automática
Conformidade EMC: CE Classe B, FCC Classe B
O campo de aplicação desta – extremamen-te pequena, mas muito boa – câmera USB na tecnologia de medição e testes reside na com-binação com lupas de medição, microscópios e microscópios em forma de caneta. Nos ca-sos em que, até agora, eram usadas câmeras fotográficas digitais em microscópios móveis, por exemplo, da Série PEAK, o uso, transporte e memorização das imagens é consideravelmente facilitado. A represen-tação das escalas nos oculares é igualmente tão clara e nítida como a própria imagem.
Quando usada em microscópios estereoscópicos, é possível prescindir de um adaptador de oculares devido ao sistema óptico integrado na câme-ra USB. Assim evita-se, por um lado, uma perda de tempo causada pela retirada do ocular e, por outro, o perigo de contaminações do tubo e das ópticas.
O escopo de fornecimento da câmera USB inclui o software do controlador original (em inglês). Em alter-nativa, com esta câmara pode ser usado o software Metric BE. O emprego do Metric BE é mais confortável
para uma utilização rápida.
Para as várias combinações, está à disposição uma abrangente oferta de adap-tadores. Em parte, os diferentes diâmetros dos microscópios ou lupas são com-binados com adaptadores intermédios.
O pequeno modelo da câmera e os anéis de ilumi-nação LED instalados no adaptador permitem, além disso, utilizar o sistema como substituição do endoscópio, por exemplo, na área da construção de re-cipientes. Podemos oferecer adaptadores especiais em qualquer altura, após indicação das dimensões.
Dados técnicos da CV-UI-1008-XS-C:
Especificação do sensor
Tipo de sensor CMOS
Método do obturador Rolling Shutter eletrônico Curva característica Linear
Método de leitura Varredura progressiva Classe de resolução HD ready
Resolução Modo live: 1280 x 720 pixel (0,92 megapixel)
Gatilho de software: 3264 x 2448 pixel (8 megapixel) Proporção de tela 4 : 3
Profundidade de bit 8 Bit
Classe de sensor óptico 1/3 polegadas Superfície sensível exata 4.59 mm x 3.45 mm
Diagonal de sensor óptico exata 5.74 mm (1/2.79 polegadas) Tamanho de pixels 1.4 µm, quadriforme Designação do sensor monocromático
-Designação do sensor a cores Sony MCB1172
Particularidades Objetiva de focagem automática integrada Estabilização de imagem eletrônica Reconhecimento de rosto
Cálculo de cor de hardware (formato YCbC) Regulação interna da exposição por sensor (AES), Balanço de branco (AWB) e amplificação (AGC)
Óptica
Distância focal (equivalente a 35 mm) 4,56 mm (35 mm) Ângulo de imagem orizzontale / verticale aprox. 53° / 41° Abertura do diafragma (f) 1 : 2.8
Focagem Motor linear: Software de focagem automática / manual Área de focagem 100 mm ~ infinito
Amplificação
Modelo a cores 2 x / -Amplificação analógica extra
-Timing da câmera
Pixel clock MHz 16 / 32 *1)
Taxa de imagem (modo Freerun) 1/s 1…30 Largura de passo da taxa de imagem
(modo Freerun)
1/s 0.5
Referência Descrição Preço sem IPI
CV-UI-1008-XS-C Câmera USB 2.0 com software de controlador 650,00 J
ADP-XS-C Adaptador para câmera 2.0 USB 100,00 J
Metric BE Software para representar e salvar 250,00 J
Fornecimento: Incl. embalagem, custos de envio, veja www.m-service.de
AOI/Binning/Subsampling *2)
Tamanhos de imagem (modo Freerun) 1280 x 720 (HD 720p) 960 x 480 800 x 480 (WVGA) 640 x 480 (VGA) 640 x 360 400 x 240 352 x 288 (CIF) 288 x 352 320 x 240 240 x 320 Tamanhos de imagem (modo Softwaretrigger) 3264 x 2448 (8 MP) 3264 x 2176 (7 MP 3 : 2) 3264 x 1836 (6 MP 16 : 9) 2592 x 1944 (5 MP) 2048 x 1536 (3 MP) 1920 x 1080 (HD 1080p) 1632 x 1224 1600 x 1200 (2 MP) 1280 x 960 (1.2 MP) 1280 x 720 (HD 720p) 960 x 480 800 x 480 (WVGA) 640 x 480 (VGA) 640 x 360 400 x 240 352 x 288 (CIF) 288 x 352 320 x 420 240 x 320 Taxa de imagem HD 720p (1280 x 720 Pixels) 1/s 15 Taxa de imagem WVAG (960 x 480 Pixels) 1/s 30 Taxa de imagem WVGA (800 x 480 Pixels) 1/s 30 Taxa de imagem VGA (640 x 480 Pixels) 1/s 30 Taxa de imagem CIF (352 x 288 Pixels) 1/s 30
Hardwaretrigger
Modo
-Consumo de potência
W aprox. 1 W *3)
*1) O pixel clock é selecionado automaticamente conforme a resolução e não pode ser modificado.
Devido à transferência em formato YCbCr, por pixel clock são transferidos dois Byte de dados.
*2) A USB uEye XS não suporta a seleção livre da seção da imagem. A câmera define o formato de imagem selecionado por
meio das funções internas AOI, Binning/Subsampling ou escalador, de modo a alcançar a melhor qualidade de imagem possível.
Instruções de utilização da UI-1008-XS
Montagem e operação
• Recomendamos que a câmera seja colocada em modo Standby durante interrupções de operação prolongadas.
• O intervalo de temperaturas permitido no ambiente de trabalho da USB uEye XS é mais reduzido que n os outros modelos uEye devido ao desenvolvimento de calor inerente.
• Recomendamos que a carcaça da câmara seja montada numa fixação termocondutora.
• O consumo de potência depende do modo de operação e da posição de focagem. O consumo de corrente mais baixo da câmera se dá na posição de focagem “infinito”.
• A óptica integrada é muito sensível a trepidações na direção do eixo óptico quando a focagem não se encontra em “mínimo” ou “infinito”.
Parâmetros da câmera
• A resolução do sensor completa só está disponível em modo de imagem única com gatilho de software. • O pixel clock é selecionado automaticamente e não pode ser modificado. O pixel clock é de 32 MHz na resolução total (1280 x 720 pixel) e de 16 MHz com resoluções mais baixas. Devido à transferência em formato YCbCr, por pixel clock são transferidos dois Byte de dados. Quando não há suficiente largura de banda disponível para a câmera no barramento USB, podem ocorrer erros de transferência frequentes (Transfer failed). Neste caso, é necessário reduzir a resolução da câmera ou selecionar uma conexão USB mais potente.
• A câmera transfere dados exclusivamente em formato YCbCr. Por isso, o formato de dados em bruto Bayer não é suportado.
• A sobrecarga da CPU na representação de imagens em modo Direct3D é menor que no modo Bitmap(DIB). • O tempo de exposição só pode ser modificado em modo de regime livre (Freerun). Modo Software- trigger: O modo de gatilho contínuo não é suportado. A função não pode ser chamada com o parâme tro IS_DONT_WAIT. Por favor, use IS_WAIT como parâmetro.
• A câmera não está preparada para operar com flash. Se a câmera operar com iluminação de flash externa, é necessário ter em conta que a regulação de luminosidade automática faz um reajuste quando a iluminação é ativada. É recomendável aguardar alguns instantes até que a regulação esteja concluída para fazer a aquisição de imagens.
Outras indicações sobre as características da câmera
• Devido às microlentes, o sensor apresenta manchas coloridas na imagem. Estas são avermelhadas no centro da imagem, passando a esverdeadas na margem.
• Os dados de imagem são sempre redefinidos internamente pela câmera, pelo que, no processamento de imagem baseado nas bordas (p. ex., reconhecimento óptico de caracteres, OCR), podem ocorrer impre- cisões.
• Os dados de imagem são sempre processados internamente pela câmera com um filtro de ruído, pelo que é possível a perda de detalhes mínimos.
• Dependendo da resolução e do modo de operação, através do pré-processamento de imagem interno da câmera, forma-se uma latência de, aproximadamente, 2 imagens entre a fotografia e a transferência para o PC.
• Usando a estabilização de imagem interna, uma parte do campo de imagem é utilizada como reserva para a compensação de movimento. Deste modo, o campo de imagem visível diminui em cerca de 10%.
