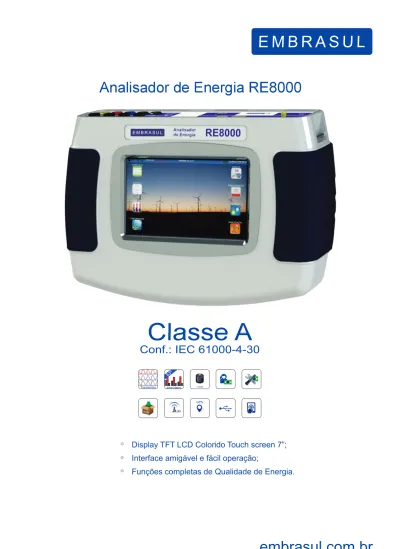

Analisador de Energia RE8000. Classe A. Conf.: IEC >10H. Inter Harm. GPS

Analisador de Energia RE8000

embrasul.com.br

E M B R A S U L

Classe A

Conf.: IEC 61000-4-30

Display TFT LCD Colorido Touch screen 7”; Interface amigável e fácil operação;

Funções completas de Qualidade de Energia.

E M B R A S U L

Transientes Inter Harm.

3G

GPS

>10H

16GB

1. Funcionalidades

O que é conformidade Classe A?

A norma IEC 61000-4-30 Classe A, elimina a possibilidade de que um mesmo fenômeno, quando medido por dois equipamentos diferentes possa ter valores distintos. A norma IEC 61000-4-30 Edição 2 define os métodos de medição referentes

a cada parâmetro de modo a produzir resultados confiáveis, comparáveis e reproduzíveis.

A conformidade com o padrão inclui incerteza de medição, métodos de medição e sincronização de tempo com um sinal de referência.

O Analisador de energia RE8000 foi projetado para adquirir simultaneamente quatro canais de tensão e quatro canais de corrente. A partir de um sistema de aquisição de 16 bits são feitas 1024 amostras por ciclo de nos oito canais em medição de grandezas RMS. E com a frequência de 200kHz no sistema de aquisição é possível a medição de transitórios a partir de 5us. Todo este sistema de amostras é executado de forma

contínua para todas as grandezas e eventos.

O RE8000 realiza a medição de grandezas primárias e o cálculo de grandezas secundárias, em conformidade com Normas Internacionais e Brasileiras. O protocolo padrão de medição e agregação é o descrito na norma IEC 61000-4-30, o que caracteriza este equipamento como Classe A.

*Imagem da tela em tamanho real.

2. Funções Exclusivas do RE8000

Gráfico de tendências em tempo real

Magnitude e Duração de Eventos

Monitoramento Lista de Eventos

E M B R A S U L

E x i b e u m a l i s t a d e e v e n t o s e m conformidade com IEC e PRODIST e ocorrências de transitórios, fator de interferência telefônica, listando o tipo de evento (classificação), mín. máx. e médios, duração em segundos e amplitude (%) dos eventos, harmônicos (desbalanço desvio RMS máx. e componentes sequenciais (pos., neg. e zero).

Esse gráfico mostra as tendências das grandezas a cada um segundo de mais de 400 variáveis, pré selecionando a visualização em janela de diferentes tamanhos, como um m i n u t o , d e z m i n u t o s o u p o r t e m p o indeterminado. Com trigger’s cruzados entre tensão e corrente, e relacionados a QEE.

A curva ITIC projeta o percentual de evento de tensão versus tempo de duração da ocorrência. Se estiver dentro da curva, a energia fornecida respeita os limites estabelecidos.

A A N E E L u t i l i z a e s s a c u r v a p a r a representação das variações de tensão de curta duração (VTCD), no módulo 8 do Prodist.

Tabelas de visualização das grandezas para m o n i t o r a m e n t o , e x i s t e m t a b e l a s p r é configuradas e permite que o usuário crie sua própria tabela selecionando as grandezas que preferir como consumo, demanda e etc.

3. Especificações Gerais

Sincronização de tempo por GPS Calculadora de Perdas

Funções Exclusivas do RE8000

Tela Multigráficos

x

E M B R A S U L E M B R A S U L

E M B R A S U L

Tela Multigráficos – Visualização de forma de onda, fasores, gráfico de barras e curva ITIC em uma mesma tela, facilitando a análise dos principais distúrbios.

A calculadora de perdas de energia foi c o n c e b i d a p a r a fa c i l i ta r a a n á l i s e , apresenta as perdas em R$/Hora e R$/Ano, considerando o desequilíbrio, harmônicos, material, diâmetro e comprimento do condutor.

Através do GPS é possível a sincronização de tempo com incerteza <100ns. Quando a sincronização não está disponível, a tolerância de tempo é < 1s por clock do sistema de tempo controlado por cristal. Em caso de utilização do analisador em

locais com sinal fraco de GPS, é possível o uso de uma antena adicional com 10 metros de cabo, conseguindo assim um melhor posicionamento para rastreamento e sincronização do relógio interno.

4. Características

Possibilidade de Inserção de senha para habilitar o acesso a interface;

Personalização de cores de fundo, escalas, papel de parede e tempo de desligamento da tela sem uso;

Diagrama de ligação elétrica na tela para facilitar a instalação;

Botão Câmera Fotográfica – fotografia de tela a qualquer momento, para posterior uso em um computador para análises e relatórios;

Inserção de informações do ponto de medição, com comentários, dados do cliente e geoposicionamento pelo GPS integrado ao equipamento;

Parametrização para que todas as grandezas integrem para registrar em conformidade com Classe A (61000-4-30); Agendamento de inicio e fim de registro, com possibilidade de programar múltiplas medições;

Várias configurações, cor de fundo, fuso horário, GPS e etc.

Amplo teclado que facilita as configurações Diagrama de ligação elétrica na tela

Conectividade

E M B R A S U L

E M B R A S U L

E M B R A S U L

A linha RE8000 possui diversos opcionais d e c o m u n i c a ç ã o , e n t r e e l a s , a conectividade remota do módulo 3G, onde é possível conectar-se ao equipamento de qualquer computador com acesso a internet e visualizar as grandezas em tempo real, além de parametrizar e descarregar as medições.

Também com comunicação WiFi como opcional.

Parametrização do intervalo de integração diferente para cada grandeza, memorize personalizações de parâmetros (para uso futuro);

Configurações de gestão de energia, para economia de bateria;

Tela para iniciar registro

Zoom horizontal de 12X para melhor visualização das formas de onda;

5. Software de Análise ANL8000

O Software de Análise ANL8000, permite a análise e tratamento de dados registrados pelo RE8000, assim como também a sua configuração. É uma poderosa ferramenta que permite gerar gráficos, tabelas, relatórios, registro contínuo de dados com máximos, mínimos e médios, imagens, etc., nas mais diversas formas, além de simulações e outras opções de análise. Compatível com o software DranView 6 ou superior.

E M B R A S U L E M B R A S U L

E M B R A S U L

Múltiplas Telas

O Software de Análise ANL8000, utiliza um sistema de abas com a possibilidade de separar cada uma delas em janelas independentes e essas janelas podem ser

visualizadas em vários monitores, apenas arrastando-as, permitindo assim uma análise mais detalhada.

Software de Análise ANL8000

O Software de Análise ANL8000, permite a exportação de dados para diversas plataformas com apenas um clique, entre os possíveis formatos: XML, PDF, JPEG, CSV e HTML

E M B R A S U L

Facilidade de Exportação

Múltiplos Intervalos de Integração

Possibilita que uma mesma medição seja vista em diferentes intervalos de integração conforme a norma IEC 61000-4-30, como o 10/12 ciclos, 150/180 ciclos e 10 minutos de integração de dados registrados em memória de massa.

Eventos VTCD

Os eventos de variação de tensão de curta duração (Dip, Swell e Outtage) são visualizados em quatro telas simultâneas, fase-fase, fase-neutro e fase-terra em valores RMS (passos de meio ciclo) e forma de onda, duas delas com o ínicio do evento e duas com o final do evento, com possibilidade de zoom.

Comparação de Medições

O Software possui o botão com a função cadeado, onde é possível manter a tela atual e adicionar outras grandezas, inclusive com adição das escalas e possibilidade de abrir outras medições sobrepostas para efetuar comparações de antes e depois.

Na janela principal os eventos transitórios são representados por pontos, ciclo a ciclo, clicando neles, é possível a visualização detalhada dos transientes de baixa e média periodicidade na tensão e corrente RMS, onde são mostradas as formas de ondas para tensão e corrente, com opção de zoom. Detecção de 30 ciclos antes da falta e 100 ciclos após a falta.

E M B R A S U L

Transientes

Reintegralização

Após a descarga de uma medição é possível reintegralizar o mesmo para outro período, facilitando assim a visualização dos dados levando em consideração os objetivos de cada análise.

Relatório Personalizado

O Software de Análise ANL8000, permite u m a c o m p l e t a p e r s o n a l i z a ç ã o d o s relatórios a serem gerados, escolhendo g r a n d e z a s e o u t r a s o p ç õ e s d e customização.

Configuração de Posto Horário

Parametrização dos Postos Horários, Ponta, Fora Ponta e Reservado e ainda um quarto horário para classificação personalizada e diferenciação das informações. Visualização da parametrização em gráfico de pizza.

8. Acessório de Medição de Corrente (incluso)

Sensor de Corrente Flexível TI SLIM 240 mm Ø Vista Posterior

6. Dimensões

7. Acessórios (Acompanham o Analisador)

Cabos de Tensão Cabo de Comunicação

Manuais Analisador RE8000 Software ANL8000 Adaptador AC/DC 60mm Maletas Analisador e Acessórios Cabo USB E M B R A S U L E M B R A S U L E M B R A S U L 200mm 300mm

E M B R A S U L

Faixa de medição: 0,1 a 6000A; Precisão: 0,1% da leitura*; Diâmetro: 240mm;

Diâmetro da bobina: 7mm; Proteção: IP65;

Defasagem angular: < 1grau; Sobrecarga: 1,5 x In;

Faixa de frequência: 0 até 3kHz; Comprimento do cabo: 2m; Peso: 220g;

Temperatura: 0°C a 60°C;

9. Especificações Técnicas

E M B R A S U L

Bateria: Recarregável - Ion Lítio

Autonomia da bateria: >10 horas

Tempo de carregamento: 2 horas tipicamente

Fonte de alimentação externa: Adaptador 110/240Vac 90W (50/60Hz)

Número de entradas: 5 diferenciais (VA,VB,VC,VN e Terra)

Faixa de Medição: 1 a 1000Vac

Resolução: 0,01V

Precisão: 0,1% da leitura incluindo sensores

Sobrecarga de tensão: +10% valor máximo durante 1 segundo.

Impedância de entrada: 2MW fase-neutro, fase-fase, 1MW fase-terra

Tensão de pico: 10kV

Amplitude de banda: 1500Hz

Número de entradas: 4 (IA,IB,IC,IN)

Tipo: Sensor flexível

Faixa de medição: Com sensor flexível: 0,1A a 6000A

Resolução: 0,01A

Precisão: 0,1% + precisão do sensor de corrente

Corrente de pico: 8.4kA

Amplitude de banda: 4000Hz Frequência: 15 a 75Hz Resolução: 0,001Hz Precisão: ±0,01Hz Monofásicas: 2F Bifásicas: 2F, 3F Trifásicas: 3F, 4F e 5F

Tensões: Por fase e diretamente o Neutro

Correntes: Por fase e diretamente o Neutro

Potências: Ativas, reativas e aparentes por fase e totais

Precisão: ±0,2% + precisão do sensor de corrente

Energia: kWh, kVAh, kvarh e geração de energia

Precisão: ±1%

Fator de potência (TPF): Indutivo e capacitivo

CARACTERÍSTICAS ELÉTRICAS

Entradas de tensão AC/DC

Frequência nominal Alimentação

Tipo de ligação

Entradas de corrente AC/DC

Especificações Técnicas

E M B R A S U L

Faixa: 0,001 até 1 indutivo e 0,001 até 1 capacitivo

Resolução: 0,001

Precisão: ±0,1%

Fator de deslocamento (DPF): Indutivo e capacitivo

Faixa: 0,001 até 1 indutivo e 0,001 até 1 capacitivo

Resolução: 0,001 Precisão: ±0,1% DHT (V, I): 0,0 a 100% Resolução: 0,001 Precisão: ±5% Fator K: 1,0 a 50,0 Resolução: 0,1% Precisão: ±10% Fator de Crista: 1,0 a > 10 Precisão: ±5%

Corrente de Inrush: Conforme IEC 61000-4-30

Faixa: 0 a 20kA

Relação de Transformação: Configurável pelo usuário

Ordens medidas: 1° (fund) até 63° Conforme IEC 61000-4-7

Ângulo de fase: 0° a -360°

ANL8000: Formas de onda

Histogramas (Espectro harmônico V, A, W): Percentuais e valores absolutos

Faixa: 0 a 20,0%

Resolução: 0,001

Precisão: 0,1%

Distúrbios de tensão: Até 6kV

Duração mínima detectada: 5μs

Flicker: Plt, Pst (1 min) Pinst

Faixa: 0 a 20,00

Resolução: 0,01

Precisão: 0,001

Data, hora, magnitude, duração, classificação do evento (Afundamentos "SAG", Elevações "SWELL" e Interrupções) [Momentâneos ou temporários]

Conforme módulo 8 do PRODIST da ANEEL Harmônicas e Inter-harmônicas (Tensão e Corrente)

VTCD (Variações de tensão de curta duração):

Conformidades Captura de Transientes

Especificações Técnicas

E M B R A S U L

No intuito do constante aperfeiçoamento de nossos produtos, reservamo-nos o direito de alterar suas características técnicas sem aviso prévio. Imagens meramente ilustrativas.

Métodos de medição utilizados: IEC 61000-4-30 (classe A)

Flicker: IEC 61000-4-15

Transientes: IEEE 1159

Monitoramento: EN50160

Harmônicos: IEC 61000-4-7

Resolução: 1024 amostras/ciclo - Conversor de 16 bit

Velocidade de amostragem: 2MHz e 250kHz por canal

Intervalo de integração: De 200ms a 2h (configurável)

Capacidade da memória interna: 16GB expansível para 32GB (Opcional)

Tempo de Registro: 1 hora a 3 anos

GPS: Incerteza <100ns

Tipo: TFT LCD colorido (touchscreen)

Tamanho: 7"

Resolução: 800 x 480 pixels

Ethernet: Porta Ethernet RJ45 a 100Mbps (TCP/IP)

USB: Host 2.0

Compatibilidade com sistema operacional: Windows 7 e superiores

Idiomas: Português, Espanhol e Inglês

Idiomas opcionais: Italiano, Francês e Alemão

Dimensões: 200 x 300 x 60mm

Grau de proteção: IP 52

Grau de Poluição: II (grau 2)

Categoria: 1000V CAT III / 600V CAT IV

Proteção: Capa protetora

Peso: 1,9 kg

Temperatura de operação: -10°C a 60°C

Temperatura de armazenamento: -20 °C a 70 °C

Umidade: 10 % a 90 %, sem condensação
