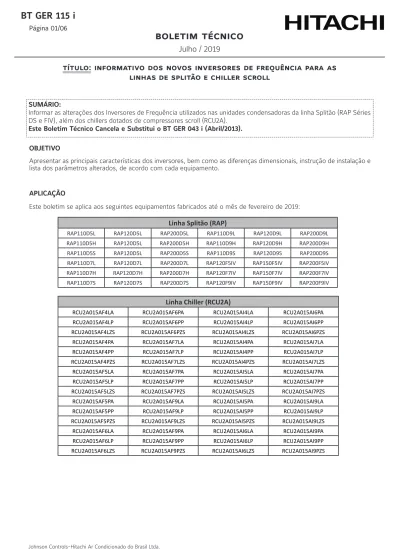

título: informativo dos novos inversores de frequência para as
linhas de splitão e chiller scroll
SUMÁRIO:
Informar as alterações dos Inversores de Frequência utilizados nas unidades condensadoras da linha Splitão (RAP Séries DS e FIV), além dos chillers dotados de compressores scroll (RCU2A).
Este Boletim Técnico Cancela e Substitui o BT GER 043 i (Abril/2013). OBJETIVO
Apresentar as principais características dos inversores, bem como as diferenças dimensionais, instrução de instalação e lista dos parâmetros alterados, de acordo com cada equipamento.
APLICAÇÃO
Este boletim se aplica aos seguintes equipamentos fabricados até o mês de fevereiro de 2019: Linha Splitão (RAP)
RAP110D5L RAP120D5L RAP200D5L RAP110D9L RAP120D9L RAP200D9L RAP110D5H RAP120D5L RAP200D5H RAP110D9H RAP120D9H RAP200D9H RAP110D5S RAP120D5L RAP200D5S RAP110D9S RAP120D9S RAP200D9S RAP110D7L RAP120D7L RAP200D7L RAP120F5IV RAP150F5IV RAP200F5IV RAP110D7H RAP120D7H RAP200D7H RAP120F7IV RAP150F7IV RAP200F7IV RAP110D7S RAP120D7S RAP200D7S RAP120F9IV RAP150F9IV RAP200F9IV
Linha Chiller (RCU2A)
RCU2A015AF4LA RCU2A015AF6PA RCU2A015AI4LA RCU2A015AI6PA RCU2A015AF4LP RCU2A015AF6PP RCU2A015AI4LP RCU2A015AI6PP RCU2A015AF4LZS RCU2A015AF6PZS RCU2A015AI4LZS RCU2A015AI6PZS
RCU2A015AF4PA RCU2A015AF7LA RCU2A015AI4PA RCU2A015AI7LA RCU2A015AF4PP RCU2A015AF7LP RCU2A015AI4PP RCU2A015AI7LP RCU2A015AF4PZS RCU2A015AF7LZS RCU2A015AI4PZS RCU2A015AI7LZS
RCU2A015AF5LA RCU2A015AF7PA RCU2A015AI5LA RCU2A015AI7PA RCU2A015AF5LP RCU2A015AF7PP RCU2A015AI5LP RCU2A015AI7PP RCU2A015AF5LZS RCU2A015AF7PZS RCU2A015AI5LZS RCU2A015AI7PZS
DESCRIÇÃO
A Johnson Controls – Hitachi Ar Condicionado do Brasil Ltda, visando a melhoria e a padronização de seus componentes, está substituindo o inversor de frequência modelo VACON 10 de 1,5 CV pelo inversor de frequência Danfoss Micro VLT de 2,0 CV que, submetido a exaustivos testes realizados em laboratório, apresentou bons resultados e alta robustez, atendendo tranquilamente à aplicação em controle de rotação para ventiladores do condensador. Este novo inversor possui o display removível e capacidade para armazenamento de parâmetros. Com isso, é possível que o programa seja copiado de um inversor para outro, reduzindo o tempo de parametrização.
Devido à substituição do inversor, fez-se necessário realizar alterações nos esquemas elétricos dos equipamentos cita-dos no item 3. Para substituição em equipamentos já instalacita-dos, utiliza-se o part number conforme tabela abaixo:
Part Number Atual Novo Part Number HLD40106A
ou
HLD40386A
Para RAP_EIV/FIV, substituir pelo item D49406C Para RAP_DIV/DS, substituir pelo item D49406A Para RCU_IAS, substituir pelo item D49406E
HLD40106B
ou
HLD40386B
Para RAP_EIV/FIV, substituir pelo item D49406D Para RAP_DIV/DS, substituir pelo item D49406B Para RCU_IAS, substituir pelo item D49406F
Os novos part numbers são compostos por um kit com o inversor, o disjuntor para proteção do inversor, as guias para o filtro do inversor, além das instruções de montagem e esquemas elétricos para cada equipamento.
As dimensões de fixação dos inversores são diferentes. Para casos de substituição em campo de um modelo pelo outro, será necessário adaptar a furação para sua fixação.
IMPORTANTE:
Antes de instalar o inversor, para garantir que o equipamento seja instalado corretamente, leia as instruções S3299A (INST. MTG INV QUADRO ELÉT) e S3301A (INST. CONF. INV. VENT).
PROGRAMAÇÃO DO INVERSOR DO VENTILADOR
Para realizar a parametrização e/ou verificação dos parâmetros do inversor, é necessário utilizar o Display Danfoss LCP11 (Referência Hitachi: HLD31552A).
O Display LCP11 está dividido em quatro grupos funcionais: 1. Display numérico.
2.Tecla Menu.
3.Teclas de Navegação.
1. Menus do inversor
Use a tecla [MENU] para selecionar um dos seguintes menus: Status Menu:
O menu “Status” está em modo leitura, ou seja, exibe algumas informações importantes sobre o funcionamento do inversor de frequência.
Quick Menu (Menu Rápido):
Exibe os parâmetros do “Quick Menu” (Menu Rápido) e suas programações. Parâmetros no “Quick Menu” podem ser seleciona-dos e editaseleciona-dos a partir daqui. A maioria das aplicações podem ser executadas programando-se os parâmetros seleciona-dos “Quick Menus”. Main Menu (Menu Principal):
Exibe os parâmetros do “Main Menu” (Menu Principal) e suas programações. Todos os parâmetros podem ser acessados e edi-tados aqui.
2. Teclas de Navegação
[Back] (Voltar): Para retornar à etapa ou camada anterior, na estrutura de navegação.
Setas [▲] [▼]: São utilizadas para navegar entre os grupos de parâmetros, nos parâmetros e dentro dos parâmetros. [OK]:Para selecionar um parâmetro e para confirmar as modificações nas programações de parâmetros.
Teclas de Operacionais e Leds: Uma luz amarela acima das teclas de operação indica a tecla ativa.
[Hand On] (Manual Ligado): Dá partida no motor e permite controlar o conversor de frequência por intermédio do LCP. [Off/Reset] (Desligar/Reset): O motor para, exceto se estiver em modo alarme. Nesse caso o motor será reinicializado (reset).
[Auto on] (Automático Ligado): O conversor de frequência será controlado por meio dos terminais de controle ou pela comunicação serial.
IMPORTANTE:
Em condições normais, esta operação deve estar selecionada para o correto funcionamento do sistema. 3. Menu de Status
Após a energização o Menu de Status fica ativo.
Use a tecla [MENU] para alternar entre os menus de “Status”, “Quick Menu” e “Main Menu”. As setas [▲] e [▼] alternam entre as escolhas de cada menu. O display indica o modo de status com uma pequena seta sobre “Status”.
O equipamento padrão fabricado na Hitachi apresenta os seguintes valores no Menu Status: • Freqüência: 10 a 35 Hz
4. Quick Menu [Menu Rápido]
O “Quick Menu”, ou “Menu rápido” permite o acesso fácil aos parâmetros utilizados com mais frequência. Para entrar no “Quick Menu”, pressionar:
I) A tecla [MENU] até a seta indicadora do display se posicionar sobre o “Quick Menu” e, em seguida, pressione [OK]. II) Utilizar [▲] e [▼] para navegar pelos parâmetros do “Quick Menu”.
III) Pressionar [OK] para selecionar o parâmetro desejado. IV) Utilizar [▲] e [▼] para modificar o valor do parâmetro. V) Pressionar [OK] para confirmar a modificação.
VI) Pressionar [Back] duas vezes para retornar ao “Status” ou pressionar [Menu] uma vez para acessar o “Main Menu”.
5. Main Menu [Menu Principal]
O “Main Menu” (Menu Principal) permite acesso a todos os parâmetros. Para acessar o “Main Menu”: I) Pressionar a tecla [MENU] até a seta indicadora do display se posicionar sobre o “Main Menu”. II) Utilizar [▲] e [▼] para navegar pelos grupos de parâmetros.
III) Pressionar [OK] para selecionar o grupo de parâmetros desejado. IV) Utilizar [▲] e [▼] para navegar pelos parâmetros no grupo específico. V) Pressionar [OK] para selecionar o parâmetro.
VI) Utilizar [▲] e [▼] para modificar o valor do parâmetro. VII) Pressionar [OK] para confirmar a modificação.
6. Tabela de Parâmetros do inversor
Para o correto funcionamento do ventilador do condensador, é importante que os parâmetros do inversor de frequência estejam de acordo com os parâmetros abaixo:
220 V 220 V
ou ou
380 V 380 V
1-01 [0] [0] [0] [0] PRINCÍPIO DE CONTROLE DO MOTOR
1-20 1,1 1,1 1,1 1,1 POTÊNCIA DO MOTOR (kW)
1-22 220 440 220 440 TENSÃO NOMINAL DO MOTOR (V)
1-23 60 60 60 60 FREQUÊNCIA NOMINAL DO MOTOR (Hz)
1-24 4,6 2,1 4,6 2,1 CORRENTE NOMINAL DO MOTOR (A) 1-25 1105 1105 1105 1105 VELOCIDADE NOM. DO MOTOR (RPM)
3-02 10 10 10 10 % MÍNIMA DO SINAL DE REFERÊNCIA
3-03 60 60 60 60 % MÁXIMA DO SINAL DE REFERÊNCIA
4-12 10 10 10 10 FREQUÊNCIA MÍNIMA DO MOTOR (Hz)
4-14 60 60 60 60 FREQUÊNCIA MÁXIMA DO MOTOR (Hz)
4-51 4,6 4,6 4,6 4,6 ADVERTÊNCIA MÁXIMA CORRENTE (A)
6-10 0,5 0,5 0 0 LIMITE INFERIOR SINAL (V)
6-11 3 3 10 10 LIMITE SUPERIOR SINAL (V)
6-14 0 0 0 0 FREQ. MÍNIMA SINAL DE REFERÊNCIA
6-15 60 60 60 60 FREQ. MÁXIMA SINAL DE REFERÊNCIA
14-20 5 5 5 5 TENTATIVAS DE RESET AUTOMÁTICO
14-21 300 300 300 300 TEMPO PARA NOVA PARTIDA (s) DESCRIÇÃO RAP FIXA RAP INVERTER / RCU2A
PAR
ÂM 440 V 440 V
NOTAS:
1) A tabela acima refere-se à utilização do inversor Micro VLT em conjunto com o motor WEG. Para utilização do motor Voges, alterar o parâmetro “1-25” (Velocidade nominal do motor) para “1020”.
2) A tensão de alimentação do inversor do condensador é sempre 220 V – 2Ø, independente da tensão do equipamento ser 220 V ou 380 V.
7. Lista de funções dos terminais
O inversor de frequência Micro VLT FC051 possui uma régua com os conectores de potência e uma régua com os co-nectores de comando, que são acessados ao abrir a tampa frontal.
di-A potência é composta pelo conector de alimentação do inversor (220 V, monofásica ou bifásica) e a régua de alimen-tação do motor (220 V, trifásica), conforme ilustra a figura abaixo:
Para consultas sobre a interligação elétrica das unidades condensadoras, utilizar o esquema elétrico que acompanha o kit.
