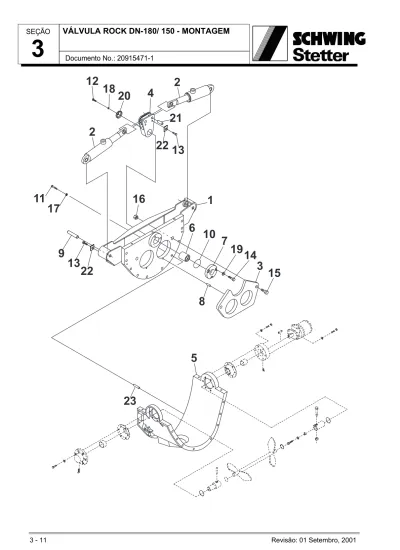

3 - 11 Revisão: 01 Setembro, 2001
Documento No.: 20915471-1
SEÇÃO
5
23
15
3
14
19
7
10
6
8
1
16
9
13
22
21
22 13
2
4
12
18 20
2
17
11
Revisão: 01 Setembro, 2001 3 - 12 Documento No.: 20915471-1
SEÇÃO
Pos Qt. Descrição Art. No.
1 1 TAMPA COMPLETA PARA VÁLVULA ROCK ... 30390240
2 2 CILINDRO HIDRÁULICO D-76,3]2/ 63,5 X 150 ... 30390238
3 1 PLACA DE REVESTIMENTO DN-180 - LADO ENTRADA... 10129807
4 1 ALAVANCA DE ACIONAMENTO ... 30327966
5 1 CARACAÇA “L” DN-180/ 165/ 135 E 150/ 165/ 135 ... 10033969
6 1 BUCHA ... 20913240
7 1 ANÉL DE APERTO ... 10066146
8 2 PINO ELÁSTICO 12 X 30 DIN-1481 ... 10002404
9 2 PINO... 30390253 10 1 Ó RING 70,00 X 8,00 ... 10017436 11 4 PARAFUSO M-20 X 90 DIN-912 - 12.9 ... 10009868 12 1 PARAFUSO M-12 X 30 DIN-933 - 8.8 ... 10001517 13 2 PARAFUSO M-12 X 20 DIN-933 - 8.8 ... 10001508 14 4 PARAFUSO M-10 X 30 DIN-933 - 8.8 ... 10001861
15 2 PARAFUSO ESPECIAL M-30 X 70 - 5.6 DIN-609 ... 10032103
16 2 PORCA SEXTAVADA M-30 DIN-934-8 ... 20980898
17 16 ARRUELA DE PRESSÃO B-20 DIN-127 ... 20981235
18 13 ARRUELA DE PRESSÃO B-12 DIN-127 ... 10011164
19 2 ARRUELA LISA A-10,00 DIN-125... 10001893
20 1 DISCO E 18 X 77/ 90 - 13 ... 10066066
21 2 PINO... 10032193
22 4 TRAVA DO PINO DA VÁLVULA ... 20914739
VÁLVULA ROCK DN-180/ 150 - MONTAGEM
3 - 13 Revisão: 01 Setembro, 2001
Documento No.: 20915471-2
SEÇÃO
22
12
23
23
23
23
23
23
23
22
2
20
4
24
21
9
7
8
1719
16
6
10
1
18 13
19 14
5
11
3
19
15
22
3
VÁLVULA ROCK DN-180/ 150 - MONTAGEM
Revisão: 01 Setembro, 2001 3 - 14 Documento No.: 20915471-2
SEÇÃO
Pos Qt. Descrição Art. No.
1 1 PLACA DE FECHAMENTO ... 30329750
2 1 ANÉL CORTANTE DN-165... 10063938
3 1 TUBO DE SAÍDA - CONSTRUÇÃO ... 20918211
4 1 ROCK COMPLETO DN- 165/ 135 “L” ... 10069490 5 1 TUBO DE DESGASTE... 10030909 6 1 PLACA DE DESGASTE ... 10025851 7 1 BUCHA EXPANSIVA ... 10025626 8 1 DISCO DE APERTO ... 10017396 9 1 Ó RING 65,00 X 8,00 ... 10004677 10 1 Ó RING 148,00 X 5,00 ... 10000455 11 1 Ó RING 150,00 X 3,00 ... 10032815 12 2 PARAFUSO M-20 X 55 DIN-912 - 12.9 ... 20982269 13 8 PARAFUSO M-20 X 65 DIN-933 - 8.8 ... 10001420 14 4 PARAFUSO M-16 X 50 DIN-931 - 8.8 ... 20980822 15 4 PARAFUSO M-20 X 70 DIN-933 - 8.8 ... 10001830 16 1 PARAFUSO M-16 X 30 DIN-933 - 8.8 ... 10001596 17 1 PORCA TENSIONADORA ... 10043980
18 16 ARRUELA DE PRESSÃO B-10 DIN-127 ... 10011165
19 12 ARRULEA DE PRESSÃO D-16 DIN-7980... 10001331
20 1 ANÉL DE PRESSÃO DN-165 ... 10064473
21 1 GUARNIÇÃO DN-135 ... 10032182
22 22 ARRUELA DE PRESSÃO B-20 DIN-127 ... 20981235
23 4 PARAFUSO M-20 X 70 DIN-933 - 8.8 ... 10001424
VÁLVULA ROCK DN-180/ 150 - MONTAGEM
3 - 15 Revisão: 01 Setembro, 2001
Documento No.: 20915471-3
SEÇÃO
6
8
3
9
10
5
10
7
4
8
6
1
2
Revisão: 01 Setembro, 2001 3 - 16 Documento No.: 20915471-3
SEÇÃO
Pos Qt. Descrição Art. No.
1 1 TAMPA DE ESCOAMENTO DA ROCK ... 10080782
2 1 FLANGE DE VEDAÇÃO ... 10035783
3 1 GRAMPO DE FIXAÇÃO - DIREITO ... 10032788
4 1 GRAMPO DE FIXAÇÃO - ESQUERDO ... 10032789
5 1 BUCHA ESPAÇAMENTO ... 30390588
6 4 PARAFUSO M-16 X 70 DIN-912 - 12.9 ... 10013723
7 1 PORCA PARLOCK M-10 DIN-985-8... 10001283
8 12 ARRUELA DE PRESSÃO D-16 DIN-7980 ... 10001331
9 1 PARAFUSO M-10 X 35 DIN-912 - 12.9 ... 20980721
10 2 ARRUELA LISA A-10,50 DIN-125... 10001893
VÁLVULA ROCK DN-180/ 150 - MONTAGEM
Artigo n.º:
20915501
PEÇAS DE REPOSIÇÃO
Ersatzteiliste
Spare Parts List
Lista de Recambios
03
A
A
T
ORQUE DE
APER
T
O
MA=29,5 kgf/m
18,19,20
20,21
T
ORQUE DE
APER
T
O
MA=29,5 kgf/m
6
15,16
12,13,14
24,25
COR
TE AA
91
1
1
3
5
23
7
10
8
17
2
LISTA DE REPOSIÇÃO DE PEÇAS
SCHWING Stetter
06/11/03
BATERIA DE BOMBEIO 1018 - 90/50 HDR Artigo nº: 20915501 Pagina nº: 2/2 Seção: 03
POS QUANT. ARTIGO DESCRIÇÃO
1 2,00 30392769 CILINDRO DIFERENCIAL HIDR. D 90/ 50 X 1000
2 1,00 30390384 CAIXA D'AGUA
3 2,00 20915844 TUBO DE TRANSPORTE DN 180 X 1120
4 - -
-5 2,00 20915510 ANEL BI-PARTIDO DN 180
6 1,00 20915514 FLANGE DN 180
7 1,00 20913048 TAMPA COM ALÇA
8 1,00 20913146 GRADE
9 2,00 20915504 PROLONGADOR
10 2,00 30329765 PLACA ADAPTADORA
11 2,00 10161781 MANCHETA DN 180 C/FLANGE 12 4,00 20981235 ARRUELA DE PRESSÃO B 20 DIN 127 13 4,00 10002036 ARRUELA LISA D 20 DIN 126
14 4,00 20001835 PARAF. M 20 X 80 - DIN 931- 8.8 15 6,00 10011164 ARRUELA DE PRESSÃO B 12 - DIN 127 16 6,00 20001546 PARAF. M 12 X 70 - DIN 933- 8.8
17 4,00 20981896 PARAF. M 6 X 20 - DIN 63- 5.8 FORMA A 18 8,00 20001181 PARAF. M 16 X 75 - DIN 931- 8.8
19 8,00 10001331 ARRUELA DE PRESSÃO D 16 - DIN 7980 20 8,00 20980892 PORCA SEXTAVADA M 16 - DIN 934-8 21 6,00 20001884 PARAF. M 24 X 90 - DIN 931-8.8 22 6,00 20002040 ARRUELA LISA D 24 - DIN 126 23 2,00 20980659 O'RING 186,00 X 3,50
24 4,00 20980822 PARAF. M 16 X 50 - DIN 931-8.8 25 4,00 10010207 ARRUELA DE PRESSÃO B 16 DIN 127
LISTA DE REPOSIÇÃO DE PEÇAS
SCHWING Stetter
06/11/03
Pagina nº: 2/2 Seção: 03
POS QUANT. ARTIGO DESCRIÇÃO
26 1,00 20919056 SIST. HIDR. DO CIL. DIFERENCIAL
Artigo n.º:
30392769
PEÇAS DE REPOSIÇÃO
Ersatzteiliste
Spare Parts List
Lista de Recambios
X
Z
VIST
A POR "X"
VIST
A POR "X"
6
71
3
3
1
4
10
12
11
8
5
2
9
03LISTA DE REPOSIÇÃO DE PEÇAS
SCHWING Stetter
06/11/03
CILINDRO DIFERENCIAL HIDR. D 9O/ 50 X 1000 Artigo nº: 30392769 Pagina nº: 2/2 Seção: 03
POS QUANT. ARTIGO DESCRIÇÃO
1 1,00 20915530 CAMISA D 90 X 1218 2 1,00 20915531 HASTE DN 50 X 1165 3 1,00 20915532 EMBOLO DN 90 4 1,00 20915534 BUCHA DE GUIA DN 90 5 1,00 20915533 FLANGE DE FIXAÇÃO 6 1,00 20915535 ARRUELA DE APERTO 7 4,00 10007991 ANEL DE SEGMENTO SG 90,0/82,2 X 3,0 8 10,00 20001528 PARAF. M 12 X 45 - DIN 933- 8.8 9 3,00 20011970 PARAF. M 12 X 80 - DIN 912-12.9 10 1,00 10001008 O'RING 82,00 X 4,00 11 1,00 20980065 ANEL RASPADOR 50/ 60 X 5/7 12 1,00 20980341 JG. DE GAXETA 65/ 50 X 22,50 13 1,00 10000703 O'RING 48,00 X 4,00 14 1,00 20917916 ARRUELA DE APERTO
1
2
3
Artigo n.º:
20918925
PEÇAS DE REPOSIÇÃO
Ersatzteiliste
Spare Parts List
Lista de Recambios
LISTA DE REPOSIÇÃO DE PEÇAS
SCHWING Stetter
06/11/03
FIXAÇÃO DA BATERIA DE BOMBEIO Artigo nº: 20918925 Pagina nº: 2/2 Seção: 03
POS QUANT. ARTIGO DESCRIÇÃO
1 2,00 20918341 GRAMPO DE FIXAÇÃO 2 2,00 20918344 BRAÇADEIRA DE MADEIRA
