Com entrada para sondas de nível. 3 programas de espera de água

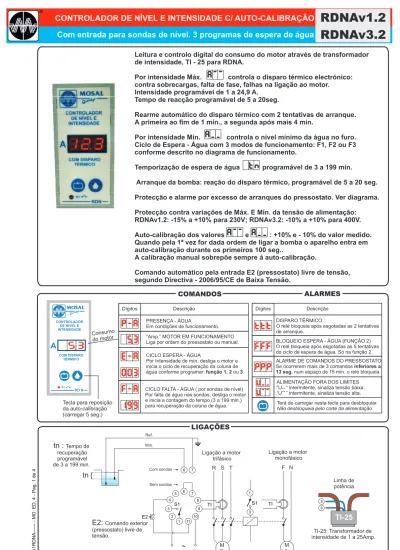

CONTROLADOR DE NÍVEL E INTENSIDADE C/ AUTO-CALIBRAÇÃO
RDNAv1.2
RDNAv3.2
Leitura e controlo digital do consumo do motor através de transformador
de intensidade, TI - 25 para RDNA.
Por intensidade Máx. controla o disparo térmico electrónico:
contra sobrecargas,
ntensidade programável de 1 a 24,9 A.
Tempo de reacção programável de 5 a 20seg.
Rearme automático do disparo térmico com 2 tentativas de arranque.
A primeira ao fim de 1 min., a segunda após mais 4 min.
Por intensidade Mín. controla o nível mínimo da água no furo.
Ciclo de Espera - Água com 3 modos de funcionamento: F1, F2 ou F3
conforme descrito no diagrama de funcionamento.
Temporização de espera de água programável de 3 a 199 min.
Arranque da bomba: r
, programável de 5 a 20 seg.
Protecção e alarme por excesso de arranques do pressostato. Ver diagrama.
Comando automático pela entrada E2 (pressostato) livre de tensão,
segundo Directiva - 2006/95/CE de Baixa Tensão.
falta de fase, falhas na ligação ao motor.
I
eação do disparo térmico
Protecção contra variações de Máx. E Mín. da tensão de alimentação:
RDNAv1.2: -15% a +10% para 230V; RDNAv3.2: -10% a +10% para 400V.
Auto-calibração dos valores e : +10% e - 10% do valor medido.
Quando pela 1ª vez for dada ordem de ligar a bomba o aparelho entra em
auto-calibração durante os primeiros 100 seg..
A calibração manual sobrepõe sempre á auto-calibração.
A1RDNA--- - MO ED. 4 - Pag. 1 de 4
COMANDOS
CONTROLADOR DE NÍVEL E INTENSIDADE S1 RD NA
MOSAL QuartzoALARMES
“Amp.” MOTOR EM FUNCIONAMENTO Liga por ordem do pressostato ou manual. PRESENÇA - ÁGUA
Em condições de funcionamento. Dígitos Descrição
DISPARO TÉRMICO
O relé bloqueia após esgotadas as 2 tentativas de arranque.
CICLO FALTA - ÁGUA ( por sondas de nível) Por falta de água nas sondas, o motor e inicia a contagem do tempo (3 a 199 min.) para recuperação da coluna de água.
desliga
Dígitos Descrição
BLOQUEIO ESPERA - ÁGUA (FUNÇÃO 2) O relé bloqueia após esgotadas as 5 tentativas do ciclo de espera de água. Só na função 2. ALARME DE COMANDOS DO PRESSOSTATO Se ocorrerem mais de 3 comandos
num espaço de 15 min. o relé bloqueia.inferiores a
13 seg.
Terá de carregar nesta tecla para desbloquiar.
Não desbloqueia pelo corte da alimentação.
CICLO ESPERA - ÁGUA
Por Intensidade de mín. o motor e inicia o ciclo derecuperação da coluna dedesliga água conforme programar:função 1, 2ou .3
ALIMENTAÇÃO FORA DOS LIMITES “U “ intermitente, sinaliza tensão baixa. “U ” intermitente, sinaliza tensão alta.--
--LIGAÇÕES
3 4 5 6 7 8 9 10 11 1 2 S1 F N M 1~ TI E2E2:
Comando exterior (pressostato) livre de tensão.~
ALIMENTAÇÃO TI S T M 3~ R 3 1 S1 TI-25: Transformador de intensidade de 1 a 25Amp. Linha de potênciaTI-25
8 9 Ref. Mín.}
tn :
Tempo de recuperação programável de 3 a 199 min.tn
Com sondas 6 7 Sem sondas Ligação a motor monofásico Ligação a motor trifásico Consumo do motor ® COM DISPARO TÉRMICOTecla para reposição da auto-calibração (carregar 5 seg.)
CARACTERÍSTICAS TÉCNICAS
Relé de saída: Poder de corte Tensão de corte Vida mecânica Rigidez dieléctrica Alimentação: AC Dimensões da caixa: 1 Inversor: AC = 10A - 250 V / 50 Hz - 2500 VA AC = 400 V máx. > 20 x 10 manobras Bobine - Contactos = 4000 V AC
24 V; 230 V; 400 V / 50 Hz (+10 - 15%) com separação galvânica de 2 KV entre a alimentação e o circuito electrónico. Consumo - 3 VA (aproximadamente)
Altura: 80mm Largura: 38mm Profundidade: 77mm. Em ABS autoextinguivel 94 V-O cinzento.
6
A1RDNA--- - MO ED. 4 - Pag. 2 de 4
DIAGRAMA DE FUNCIONAMENTO
1 min. 5 s. 4 min. 5 s.
Ciclo de disparo térmico
30 min.
Esgotadas as 2 tentativas de arranque num intervalo de 30 min., o relé bloqueia.
<13 s. Alarme de comandos
do pressostato
<13 s. <13 s. <13 s.
1 2 3
Se forem detectados mais de 3 arranque da bomba inferiores a 13 seg., num intervalo de 10 min., o relé bloqueia.
10 min.
5 min. 5 min. 30 min. 30 min. …
30s. Tentativas de arranque
por variação da
tensão da rede 30s. 30s. 30s.
-15 +10% (230V)
-10 +10% (400V) Por variação da tensão da rede
para além dos limites, a bomba desliga. Dando início ao ciclo de arranques até se normalizar o valor da tensão.
1º 2º 3º sussecivamente
5 s. Ciclo programável
de espera de água 5 s. 5 s. 5 s.
Por Intensidade mínima ou falta de água na sonda, desliga a bomba e ao fim do tempo “tn”volta a ligar 5s. Repetindo-se até haver água. Falta de água
tn
tn
tn
tn
Água 15 min. 10 min. 20 min. 15 min. 30 min. 20 min. 60 min. 30 min. 100 min. 60 min. 5 s. 5 s. 5 s. 5 s. Ciclo automático de espera de água Ciclo automático de espera de água 5 s. 5 s. 5 s. 5 s. 5 s. 5 s. 240 min. 150 min. Esgotadas as 5 tentativas de arranque num intervalo de 240 min.,relé bloqueia.Esgotadas as 5 tentativas de arranque num intervalo de 150 min.,relé volta ao início do ciclo.
CÓDIGO DE ENCOMENDA
R
N
X X A 1
24 V 230V 400V 4 0 1 1 Contacto Inversor AD
A
2 3 1 a 24.9 A (+ TI-25) A 2 4 Alimentação AlternadaPROGRAMAÇÕES
Tempo de atraso no disparo de intensidade máxima (disparo térmico), pode ser retardado de 5 a 20 seg.
Disparo térmico: programável de 1 a 24.9 A. Dispara por sobre intensidade, falta de fase ou quebra de linha ao motor. earma com 2 tentativas automáticas de arranque, após as quais o relé bloqueia. Desbloquear com tecla R
Intensidade de Mínima: programável de 1 a 24.9 A para detecção do nível mínimo da água. Dá início ao ciclo Espera - Água
Tempo de recuperação da coluna de águal por sondas de nível: programável de 3 a 199 min.
Função 1 - Ciclo programável de espera de água. O tempo de recuperação da coluna de água ( ) é programável de 3 a 199 min. e é comum à falta de água, detectado quer pelas sondas, quer pela intensidade de mínima.tn
Função 2 - Ciclo automático de 5 tentativas de espera de água. Por alarme de intensidade mínima, inicia-se o ciclo de recuperação da coluna de água. Esgotadas as 5 tentativas num periodo de 240 min., o relé bloqueia. Desbloquear com tecla
(*) (*)
(*) (*)
(*)Nota: As Funções 1, 2 e 3, e t, d, são de acesso reservado a pessoal qualificado
Ref. Mín.
}
tn
Função 3 - Ciclo repetitivo de espera de água. O ciclo de recuperação da coluna de água é de 5 tentativas. Esgotadas as 5 tentativas num periodo de 150 min., Repete-se o ciclo permanentemente.
(*)
Tensão baixa
Tensão alta Tempo de atraso no disparo de intensidade mínima (falta de água), pode ser retardado de 5 a 20 seg.
A1RDNA--- - MO ED. 4 - Pag. 3 de 4
PROGRAMAÇÃO DE SENSIBILIDADE DO NÍVEL E DO DISPARO TÉRMICO
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado. 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso
1 Impulso para validar e sair da programação
0
a
2
0
a
2
Aparece o 1º dígito a piscar (dezena de Ampere)
Aparece o 1º dígito a piscar (dezena de Ampere) Antes de programar o valor do disparo térmico, terá de conhecer o valor do consumo do motor.
Ligar o motor e ler no mostrador o valor do consumo em Amp. . Escrever o valor no fim desta folha onde diz “consumo do motor”.
Uma vez sabendo o valor do consumo do motor está apto a programar o disparo térmico (+/- 10%) e o valor de mínima (+/- 10%), conforme explica o quadro abaixo.
Mínima de Intensidade
Programação do valor de disparo por Falta de Água. (+/- 10% abaixo do consumo do motor)
Aparece o 2º dígito a piscar (unidades de Ampere)
Aparece o 2º dígito a piscar (unidades de Ampere)
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
0
a
9
0
a
9
0
a
9
0
a
1
Aparece o 3º dígito a piscar (décimas de Ampere)
Aparece o 3º dígito a piscar (décimas de Ampere)
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao
nº desejado, nunca inferior a 003.
0
a
9
0
a
9
0
a
9
usar tecla para programação dos valores designados nesta coluna
TECLA ACCIONAMENTO MOSTRADOR DESCRIÇÃO
ç
ç
ç
ç
ç
ç
ç
ç
ç
ç
Máxima de IntensidadeProgramação do valor de disparo térmico.(+/- 10% acima do consumo do motor)
Escreve a versão do programa e entra automaticamente no modo de leitura.
Se no final fizer uma pausa superior a 1 min., valida a e salta automaticamente para o modo de leitura.
programação
Nota:
sempre que a meio da programação fizer uma pausa superior a 1min., valida a programação e salta para o modo de leitura.
Para reprogramar, voltar ao princípio carregando na tecla durante 5 seg.
Carregar nesta tecla durante 5 Seg.
Programação do tempo da recuperação da coluna de água de 003 a 199 min.
ç
1 Impulso
Aparece o 2º dígito a piscar. Temporização programável de 0 a 9, correspondendo às dezenas de minutos. Aparece o 1º dígito a piscar.
Temporização programável de 0 a 1, correspondendo às centenas de minutos.
Aparece o 3º dígito a piscar. Temporização programável de 0 a 9, correspondendo às unidades de minutos.
ç
Erro - Se no final da programação
escrever -Err- , significa que o valor da intensidade de mínima foi programado mais alto que o de máxima. Reprogramar.
ç
CONSUMO DO MOTOR:
A
DISPARO TÉRMICO:
(por intensidade máx.)
TEMPO DE RECUPERAÇÃO
DA COLUNA DE ÁGUA :
min.
NÍVEL MÍNIMO:
(por intensidade mín.)
Utilizar a tecla , por impulsos, para programar função 1, 2 ou função 3.
Utilizar a tecla , por impulsos, para programar função 1, 2 ou função 3.
Utilizar a tecla , por impulsos, para programar função 1, 2 ou função 3.
1
a
3
1
a
3
1
a
3
usar tecla para programação dos valores designados nesta coluna
TECLA ACCIONAMENTO MOSTRADOR DESCRIÇÃO
Carregar na 1ª tecla e logo de seguida na 2ª tecla e manter percionadas durante 10 Seg.
Carregar na 1ª tecla e logo de seguida na 2ª tecla e manter percionadas durante 10 Seg.
ç
ç
ç
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
05
a
20
05
a
20
05
a
20
Tempo de atraso no disparo de intensi-dade mínima (falta de água), pode ser retardado de 5 a 20 seg.
(programação de fábrica = 5 seg.) Tempo de atraso no disparo de intensi-dade máxima (disparo térmico), pode ser retardado de 05 a 20 seg.
(programação de fábrica = 5 seg.)
Tempo de atraso no disparo de intensi-dade máxima (disparo térmico) durante o arranque da bomba: 05 a 20 seg. (programação de fábrica = 5 seg.)
ç
ç
ç
1 Impulso 1 Impulso 1 ImpulsoA1RDNA--- - MO ED. 1 - Pag. 4 de 4
1ª 1ª 2ª 2ª + +
Função programada de fábrica. Para escolher outro número de função carregar na tecla.
Função programada de fábrica. Para escolher outro número de função carregar na tecla.
Função programada de fábrica. Para escolher outro número de função carregar na tecla.
1 Impulso para validar e sair da programação
Escreve a versão do programa e entra automaticamente no modo de leitura.
ESTE MODO DE PROGRAMAÇÃO É RESERVADO A PESSOAL QUALIFICADO,
PODENDO PÔR EM CAUSA A FUNCIONALIDADE DO SISTEMA.
PROGRAMAÇÃO PARA RDNAv1.2 E v3.2
usar tecla para programação dos valores designados nesta coluna
TECLA ACCIONAMENTO MOSTRADOR DESCRIÇÃO
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, para activar ou desactivar o parâmetro. Utilizar a tecla , por impulsos, para activar ou desactivar o parâmetro. Utilizar a tecla , por impulsos, para selecçionar o parâmetro.
Utilizar a tecla , por impulsos, para selecçionar o parâmetro.
05
a
20
U00
a
U01
r00
a
r01
F00
a
F01
P00
a
P01
Tempo de atraso do disparo térmico no arranque da bomba: 05 a 20 seg. (programação de fábrica = 5 seg.) P00-Protecção do pressostato desactivada (programação de fábrica = P00)
P01 - Protecção do pressostato activada
U00 - Protecção da tensão desactivada U
(programação de fábrica = U00)01 - Protecção da tensão activada r00 - Rearme do térmico manual r
(programação de fábrica = r00) 01 - Rearme do térmico pela rêde
F00 - Sem interruptor de boia F
(programação de fábrica = F00) 01 - Comando por interruptor de boia
ç
ç
ç
ç
ç
ç
1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso Carregar e manter percionada durante 10 Segundos.1 Impulso para validar e sair da programação
Escreve a versão do programa e entra automaticamente no modo de leitura.
ESTE MODO DE PROGRAMAÇÃO É RESERVADO A PESSOAL QUALIFICADO,
PODENDO PÔR EM CAUSA A FUNCIONALIDADE DO SISTEMA.
Parâmetro só para bombas monofásicas
REGISTO DOS PARÂMETROS
ç
Com entrada para sondas de nível. 3 programas de espera de água
CONTROLADOR DE NÍVEL E INTENSIDADE C/ DISPARO TÉRMICO
RDN7 V7
Leitura e controlo digital do consumo do motor através de transformador
de intensidade, TI - 100 para RDN7.
Por intensidade Máx. controla o disparo térmico electrónico:
contra sobrecargas,
ntensidade programável de 5 a 99,9 A. Tempo de reacção 5 seg.
Rearme automático do disparo térmico com 2 tentativas de arranque.
A primeira ao fim de 1 min., a segunda após mais 4 min.
Por intensidade Mín. controla o nível mínimo da água no furo.
Ciclo de Espera - Água com 3 modos de funcionamento: F1, F2 ou F3
conforme descrito no diagrama de funcionamento.
Temporização de espera de água programável de 3 a 199 min.
Arranque da bomba: r
, programável de 5 a 20 seg.
Protecção e alarme por excesso de arranques do pressostato. Ver diagrama.
Comando automático pela entrada E2 (pressostato) livre de tensão,
segundo Directiva - 2006/95/CE de Baixa Tensão.
falta de fase, falhas na ligação ao motor.
I
eacção do disparo térmico
Protecção contra variações de Máx. E Mín. da tensão de alimentação:
-20% a +10% para 230V; e -10% a +10% para 400V.
A1RDN7--- - MO ED. 5 - Pag. 1 de 4
COMANDOS
CONTROLADOR DE NÍVEL E INTENSIDADE S1 RD NA
MOSAL Quartzo Teclas para programação Led - aceso, indica contactor armadoALARMES
“Amp.” MOTOR EM FUNCIONAMENTO Liga por ordem do pressostato ou manual. PRESENÇA - ÁGUA
Em condições de funcionamento. Dígitos Descrição
DISPARO TÉRMICO
O relé bloqueia após esgotadas as 2 tentativas de arranque.
CICLO FALTA - ÁGUA ( por sondas de nível) Por falta de água nas sondas, o motor e inicia a contagem do tempo (3 a 199 min.) para recuperação da coluna de água.
desliga
Dígitos Descrição
BLOQUEIO ESPERA - ÁGUA (FUNÇÃO 2) O relé bloqueia após esgotadas as 5 tentativas do ciclo de espera de água. Só na função 2. ALARME DE COMANDOS DO PRESSOSTATO Se ocorrerem mais de 3 comandos
num espaço de 15 min. o relé bloqueia.inferiores a
13 seg.
Terá de carregar nesta tecla para desbloquear. CICLO ESPERA - ÁGUA
Por Intensidade de mín. o motor e inicia o ciclo de
desliga recuperação da coluna de água conforme programar:função 1, 2ou .3
ALIMENTAÇÃO FORA DOS LIMITES “U “ intermitente, sinaliza tensão baixa. “U ” intermitente, sinaliza tensão alta.--
--LIGAÇÕES
3 4 5 6 7 8 9 10 11 1 2 S1 F N M 1~ TI E2E2:
Comando exterior (pressostato) livre de tensão.~
ALIMENTAÇÃO TI S T M 3~ R 3 1 S1 Ref. Mín.}
tn :
Tempo de recuperação programável de 3 a 199 min.tn
Com sondas 6 7 Sem sondas Ligação a motor monofásico Ligação a motor trifásico Consumo do motor ® COM DISPARO TÉRMICO TI-100: Transformador de intensidade de 5 a 100Amp. Linha de potência 8 9TI-100
CARACTERÍSTICAS TÉCNICAS
Relé de saída: Poder de corte Tensão de corte Vida mecânica Rigidez dieléctrica Alimentação: AC Dimensões da caixa: 1 Inversor: AC = 10A - 250 V / 50 Hz - 2500 VA AC = 400 V máx. > 20 x 10 manobras Bobine - Contactos = 4000 V AC
24 V; 230 V; 400 V / 50 Hz (+10 - 15%) com separação galvânica de 2 KV entre a alimentação e o circuito electrónico. Consumo - 3 VA (aproximadamente)
Altura: 80mm Largura: 38mm Profundidade: 77mm. Em ABS autoextinguivel 94 V-O cinzento.
6
A1RDN7--- - MO ED. 5 - Pag. 2 de 4
DIAGRAMA DE FUNCIONAMENTO
1 min. 5 s. 4 min. 5 s.
Ciclo de disparo térmico
30 min.
Esgotadas as 2 tentativas de arranque num intervalo de 30 min., o relé bloqueia.
<13 s. Alarme de comandos
do pressostato
<13 s. <13 s. <13 s.
1 2 3
Se forem detectados mais de 3 arranque da bomba inferiores a 13 seg., num intervalo de 10 min., o relé bloqueia.
10 min.
5 min. 5 min. 30 min. 30 min. …
5 s. Tentativas de arranque
por variação da
tensão da rede 5 s. 5 s. 5 s.
-20 +10% (230V)
-10 +10% (400V) Por variação da tensão da rede
para além dos limites, a bomba desliga. Dando início ao ciclo de arranques até se normalizar o valor da tensão.
1 2 3 sussecivamente
5 s. Ciclo programável
de espera de água 5 s. 5 s. 5 s.
Por Intensidade mínima ou falta de água na sonda, desliga a bomba e ao fim do tempo “tn”volta a ligar 5s. Repetindo-se até haver água. Falta de água
tn
tn
tn
tn
Água 15 min. 3 min. 15 min. 6 min. 30 min. 15 min. 60 min. 60 min. 100 min. 120 min. 5 s. 5 s. 5 s. 5 s. Ciclo automático de espera de água Ciclo automático de espera de água 5 s. 5 s. 5 s. 5 s. 5 s. 5 s. 240 min. 150 min. Esgotadas as 5 tentativas de arranque num intervalo de 240 min.,relé bloqueia.Esgotadas as 5 tentativas de arranque num intervalo de 150 min.,relé volta ao início do ciclo.
CÓDIGO DE ENCOMENDA
R
N
X X A 1
24 V 230V 400V 4 0 1 1 Contacto Inversor AD
7
2 3 5 a 99.9 A (+ TI-100) 7 2 4 Alimentação AlternadaPROGRAMAÇÕES
Arranque das bombas: O tempo de reação do térmico somente no arranque, pode ser retardado de 5 a 20 seg. Disparo térmico: programável de 5 a 99.9 A. Dispara por sobre intensidade, falta de fase ou quebra de linha ao motor.
earma com 2 tentativas automáticas de arranque, após as quais o relé bloqueia. Desbloquear com tecla R
Intensidade de Mínima: programável de 5 a 99.9 A para detecção do nível mínimo da água. Dá início ao ciclo Espera - Água
Tempo de recuperação da coluna de águal por sondas de nível: programável de 3 a 199 min.
Função 1 - Ciclo programável de espera de água. O tempo de recuperação da coluna de água ( ) é programável de 3 a 199 min. e é comum à falta de água, detectado quer pelas sondas, quer pela intensidade de mínima.tn
Função 2 - Ciclo automático de 5 tentativas de espera de água. Por alarme de intensidade mínima, inicia-se o ciclo de recuperação da coluna de água. Esgotadas as 5 tentativas num periodo de 240 min., o relé bloqueia. Desbloquear com tecla
(*) (*)
(*)
(*)Nota: As Funções 1, 2 e 3, e td, são de acesso reservado a pessoal qualificado
Ref. Mín.
}
tn
Função 3 - Ciclo repetitivo de espera de água. O ciclo de recuperação da coluna de água é de 5 tentativas. Esgotadas as 5 tentativas num periodo de 150 min., Repete-se o ciclo permanentemente.
(*)
Tensão baixa
Tensão alta
A1RDN7--- - MO ED. 5 - Pag. 3 de 4
PROGRAMAÇÃO DE SENSIBILIDADE DO NÍVEL E DO DISPARO TÉRMICO
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado. 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso
1 Impulso para validar e sair da programação
0
a
9
0
a
9
Aparece o 1º dígito a piscar (dezena de Ampere)
Aparece o 1º dígito a piscar (dezena de Ampere) Antes de programar o valor do disparo térmico, terá de conhecer o valor do consumo do motor.
Ligar o motor e ler no mostrador o valor do consumo em Amp. . Escrever o valor no fim desta folha onde diz “consumo do motor”.
Uma vez sabendo o valor do consumo do motor está apto a programar o disparo térmico (+/- 10%) e o valor de mínima (+/- 10%), conforme explica o quadro abaixo.
Mínima de Intensidade
Programação do valor de disparo por Falta de Água. (+/- 10% abaixo do consumo do motor)
Aparece o 2º dígito a piscar (unidades de Ampere)
Aparece o 2º dígito a piscar (unidades de Ampere)
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
0
a
9
0
a
9
0
a
9
0
a
1
Aparece o 3º dígito a piscar (décimas de Ampere)
Aparece o 3º dígito a piscar (décimas de Ampere)
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, até chegar ao
nº desejado, nunca inferior a 003.
0
a
9
0
a
9
0
a
9
usar tecla para programação dos valores designados nesta coluna
TECLA ACCIONAMENTO MOSTRADOR DESCRIÇÃO
ç
ç
ç
ç
ç
ç
ç
ç
ç
ç
Máxima de IntensidadeProgramação do valor de disparo térmico.(+/- 10% acima do consumo do motor)
Escreve a versão do programa e entra automaticamente no modo de leitura.
Se no final fizer uma pausa superior a 1 min., valida a e salta automaticamente para o modo de leitura.
programação
Nota:
sempre que a meio da programação fizer uma pausa superior a 1min., valida a programação e salta para o modo de leitura.
Para reprogramar, voltar ao princípio carregando na tecla durante 5 seg.
Carregar nesta tecla durante 5 Seg.
Programação do tempo da recuperação da coluna de água de 003 a 199 min.
ç
1 Impulso
Aparece o 2º dígito a piscar. Temporização programável de 0 a 9, correspondendo às dezenas de minutos. Aparece o 1º dígito a piscar.
Temporização programável de 0 a 1, correspondendo às centenas de minutos.
Aparece o 3º dígito a piscar. Temporização programável de 0 a 9, correspondendo às unidades de minutos.
ç
Erro - Se no final da programação
escrever -Err- , significa que o valor da intensidade de mínima foi programado mais alto que o de máxima. Reprogramar.
ç
CONSUMO DO MOTOR:
A
DISPARO TÉRMICO:
(por intensidade máx.)
TEMPO DE RECUPERAÇÃO
DA COLUNA DE ÁGUA :
min.
NÍVEL MÍNIMO:
(por intensidade mín.)
ESCOLHA DE FUNÇÃO E PROGRAMAÇÃO DO “td”
Utilizar a tecla , por impulsos, para programar função 1, 2 ou função 3.
1
a
3
usar tecla para programação dos valores designados nesta coluna
TECLA ACCIONAMENTO MOSTRADOR DESCRIÇÃO
Carregar na 1ª tecla e logo de seguida na 2ª tecla e manter pressionadas durante 10 Seg.
ç
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
05
a
20
Tempo de atraso do disparo térmico no arranque da bomba: 05 a 20 seg. (programação de fábrica = 5 seg.)
ç
ç
1 Impulso
A1RDN7--- - MO ED. 5 - Pag. 4 de 4
1ª
2ª
+ Função programada de fábrica.Para escolher outro número de função carregar na tecla.
1 Impulso para validar e sair da programação
Escreve a versão do programa e entra automaticamente no modo de leitura.
ESTE MODO DE PROGRAMAÇÃO É RESERVADO A PESSOAL QUALIFICADO,
PODENDO PÔR EM CAUSA A FUNCIONALIDADE DO SISTEMA.
ACTIVAR OU DESACTIVAR PROTECÇÕES
Utilizar a tecla , por impulsos, para programar função 1, 2 ou função 3.
Utilizar a tecla , por impulsos, para programar função 1, 2 ou função 3.
1
a
3
1
a
3
usar tecla para programação dos valores designados nesta coluna
TECLA ACCIONAMENTO MOSTRADOR DESCRIÇÃO
Carregar na 1ª tecla e logo de seguida na 2ª tecla e manter pressionadas durante 10 Seg.
ç
Utilizar a tecla , por impulsos, até chegar ao nº desejado.
Utilizar a tecla , por impulsos, para activar ou desactivar o parâmetro. Utilizar a tecla , por impulsos, para activar ou desactivar o parâmetro. Utilizar a tecla , por impulsos, para selecçionar o parâmetro.
Utilizar a tecla , por impulsos, para selecçionar o parâmetro.
05
a
20
U00
a
U01
r00
a
r01
F00
a
F01
P00
a
P01
Tempo de atraso do disparo térmico no arranque da bomba: 05 a 20 seg. (programação de fábrica = 5 seg.) P00 Protecção do pressostato desactivada (programação de fábrica = P00)
P01 Protecção do pressostato activada
U00 Protecção da tensão desactivada U
(programação de fábrica = U00) 01 Protecção da tensão activada
r00 Rearme do térmico manual r
(programação de fábrica = r00) 01 Rearme do térmico pela rêde
F00 Sem interruptor de boia F
(programação de fábrica = F00) 01 Comando por interruptor de boia
ç
ç
ç
ç
ç
ç
ç
1 Impulso 1 Impulso 1 Impulso 1 Impulso 1 Impulso Carregar e manter pressionada durante 10 Segundos. 1ª 2ª+ Função programada de fábrica.
Para escolher outro número de função carregar na tecla.
Função programada de fábrica. Para escolher outro número de função carregar na tecla.
1 Impulso para validar e sair da programação
Escreve a versão do programa e entra automaticamente no modo de leitura.
ESTE MODO DE PROGRAMAÇÃO É RESERVADO A PESSOAL QUALIFICADO,
PODENDO PÔR EM CAUSA A FUNCIONALIDADE DO SISTEMA.
Parâmetro só para bombas monofásicas
