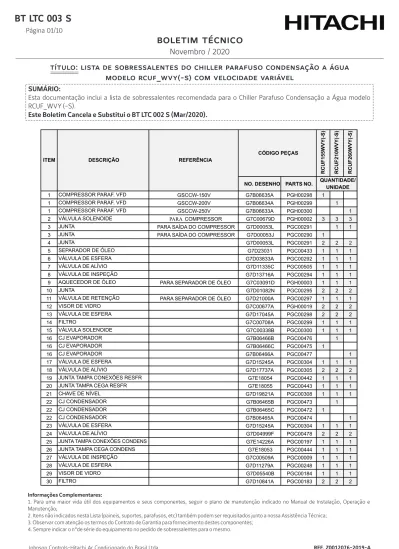

RCUF155WVY(-S) RCUF210WVY(-S) RCUF260WVY(-S)
NO. DESENHO PARTS NO.
1 COMPRESSOR PARAF. VFD GSCCW-150V G7B06635A PGH00298 1 1 COMPRESSOR PARAF. VFD GSCCW-200V G7B06634A PGH00299 1 1 COMPRESSOR PARAF. VFD GSCCW-250V G7B06633A PGH00300 1 2 VÁLVULA SOLENOIDE PARA COMPRESSOR G7C00679D PGH00002 3 3 3 3 JUNTA PARA SAÍDA DO COMPRESSOR G7D00053L PGC00291 1 1 3 JUNTA PARA SAÍDA DO COMPRESSOR G7D00053J PGC00290 1
4 JUNTA G7D00053L PGC00291 2 2 2
5 SEPARADOR DE ÓLEO G7D23031 PGC00433 1 1 1 6 VÁLVULA DE ESFERA G7D03833A PGC00292 1 1 1 7 VÁLVULA DE ALÍVIO G7D11335C PGC00505 1 1 1 8 VÁLVULA DE INSPEÇÃO G7D13716A PGC00294 1 1 1 9 AQUECEDOR DE ÓLEO PARA SEPARADOR DE ÓLEO G7C03091D PGH00003 1 1 1
10 JUNTA G7D01082N PGC00295 2 2 2
11 VÁLVULA DE RETENÇÃO PARA SEPARADOR DE ÓLEO G7D21000A PGC00297 1 1 1 12 VISOR DE VIDRO G7C00677A PGH00019 2 2 2 13 VÁLVULA DE ESFERA G7D17045A PGC00298 2 2 2
14 FILTRO G7C00708A PGC00299 1 1 1
15 VÁLVULA SOLENOIDE G7C00338B PGC00300 1 1 1 16 CJ EVAPORADOR G7B06466B PGC00476 1 16 CJ EVAPORADOR G7B06466C PGC00475 1
16 CJ EVAPORADOR G7B06466A PGC00477 1 17 VÁLVULA DE ESFERA G7D15245A PGC00304 1 1 1 18 VÁLVULA DE ALÍVIO G7D17737A PGC00305 2 2 2 19 JUNTA TAMPA CONEXÕES RESFR G7E18054 PGC00442 1 1 1 20 JUNTA TAMPA CEGA RESFR G7E18055 PGC00443 1 1 1 21 CHAVE DE NÍVEL G7D19821A PGC00308 1 1 1 22 CJ CONDENSADOR G7B06465B PGC00473 1 22 CJ CONDENSADOR G7B06465C PGC00472 1
22 CJ CONDENSADOR G7B06465A PGC00474 1 23 VÁLVULA DE ESFERA G7D15245A PGC00304 1 1 1 24 VÁLVULA DE ALÍVIO G7D04999F PGC00478 2 2 2 25 JUNTA TAMPA CONEXÕES CONDENS G7E14226A PGC00197 1 1 1 26 JUNTA TAMPA CEGA CONDENS G7E18053 PGC00444 1 1 1 27 VÁLVULA DE INSPEÇÃO G7C00509A PGC00009 1 1 1 28 VÁLVULA DE ESFERA G7D11279A PGC00248 1 1 1 29 VISOR DE VIDRO G7D05540B PGC00184 1 1 1
30 FILTRO G7D10841A PGC00183 2 2 2
ITEM DESCRIÇÃO REFERÊNCIA
CÓDIGO PEÇAS
QUANTIDADE/ UNIDADE
Johnson Controls-Hitachi Ar Condicionado do Brasil Ltda.
Informações Complementares:
1. Para uma maior vida útil dos equipamentos e seus componentes, seguir o plano de manutenção indicado no Manual de Instalação, Operação e Manutenção;
2. Itens não indicados nesta Lista (paineis, suportes, parafusos, etc) também podem ser requisitados junto a nossa Assistência Técnica; 3. Observar com atenção os termos do Contrato de Garantia para fornecimento destes componentes;
4. Sempre indicar o n°de série do equipamento no pedido de sobressalentes para o mesmo.
RCUF155WVY(-S) RCUF210WVY(-S) RCUF260WVY(-S)
NO. DESENHO PARTS NO.
31 VÁLVULA DE ESFERA G7D10632A PGC00182 1 1 1 32 VÁLVULA DIRECIONAL G7D10631A PGC00185 1 1 1 33 JUNTA PARA ENTRADA DO CONDENSADOR G7D00053M PGC00288 1 1 1 34 JUNTA PARA ENTRADA DO COMPRESSOR G7D00053M PGC00288 1
34 JUNTA PARA ENTRADA DO COMPRESSOR G7D00053N PGC00289 1 1
35 JUNTA G7D05561N PGC00480 1 1
35 JUNTA G7D05561M PGC00479 1
36 VÁLVULA SOLENOIDE G7D14302A PGC00372 1 1 1
37 JUNTA G7D05561F PGC00502 4 4 4
38 JUNTA G7D00053F PGC00190 2 2 2
39 FILTRO G7C06522A PGC00259 1 1 1
40 CHAVE DE NÍVEL DE ÓLEO G7D21217B PGC00424 1 1 1 41 GABINETE VFD G7B06574B PGE00160 1 41 QUADRO ELÉTRICO VFD G7B06574A PGE00159 1
41 GABINETE VFD G7B06574C PGE00161 1
ITEM DESCRIÇÃO REFERÊNCIA
CÓDIGO PEÇAS
QUANTIDADE/ UNIDADE
Johnson Controls-Hitachi Ar Condicionado do Brasil Ltda.
RCUF155WVY(-S) RCUF210WVY(-S) RCUF260WVY(-S)
NO. DESENHO PARTS NO.
1 DISPLAY TOUCH LCD MT4433H G7C06465C PGE00111 1 1 1 2 BOTÃO DE EMERGÊNCIA G7E00085A PGE00020 1 1 1 3 ADAPTADOR K7SEM G7D02889B PGE00147 1 1 1 4 PLACA DE CONTROL VÁLV EXP G7B01037E PGE00067 1 1 1 5 PLACA CIRCUITO IMPRESSO PLACA CIRCUITO IMPRESSO I/O G7B00100A PGE00036 1 1 1 6 PLACA DE CONTROLE - CPU PLACA CIRCUITO IMPRESSO CPU G7B06608A PGE00163 1 1 1 7 TRANSFORMADOR G7B01038A PGE00064 1 1 1 8 TRANSFORMADOR G7B01039B PGE00065 1 1 1 9 TRANSFORMADOR G7B00203A PGE00039 1 1 1 10 TRANSFORMADOR G7B00204A PGE00038 1 1 1 11 RELÉ TEMPORIZADOR G7D14065A PGE00148 1 1 1 12 FONTE DE ALIMENTAÇÃO 24V G7D03703B PGE00044 1 1 1 13 FONTE DE ALIMENTAÇÃO 12V G7D03703A PGE00021 1 1 1 14 FILTRO DE RUÍDO G7D16331A PGE00083 1 1 1 15 FUSÍVEL 6A G7D00823B PGE00006 1 1 1 16 FUSÍVEL 1A G7D00823E PGE00005 1 1 1 17 RELÉ AUXILIAR G7B00002C PGE00014 8 8 8 18 RÉGUA DE BORNES COMANDO G7D00271D PGE00086 1 1 1 19 RÉGUA DE BORNES POTÊNCIA G7D11539A PGE00133 1 1 1 20 SENSOR DE BAIXA PRESSÃO G7A00032A PGE00069 1 1 1 21 SENSOR DE ALTA PRESSÃO G7A00075A PGE00068 1 1 1 22 PRESSOSTATO DE ALTA ALTA PRESSÃO G7C06955T PGE00162 1 1 1 23 CHICOTE THM ENTR AG GELADA E SUC ENTRADA ÁGUA GELADA G7D15645A PGE00007 1 1 1
24 CHICOTE THM SAÍDA AG COND SAÍDA ÁGUA GELADA G7D15645B PGE00008 1 1 1
25 CHICOTE THM ENTR AG COND ENTRADA ÁGUA CONDENSAÇÃO G7D15619A PGE00098 1 1 1 26 CHICOTE THM SAIDA AG COND SAÍDA ÁGUA CONDENSAÇÃO G7D15619B PGE00099 1 1 1 27 CHICOTE THM PROT ANTICONGEL TERMISTOR ANTIGONGELAMENTO G7D15645D PGE00009 1 1 1 28 CHICOTE THM ENTR AG GELADA E SUC TERMISTOR PARA SUCÇÃO G7D15645A PGE00007 1 1 1 29 CHICOTE THM DESCARGA TERMISTOR PARA DESCARGA G7D16108A PGE00002 1 1 1 30 CHICOTE THM ENTR FL REF EVAP TERMISTOR ENTRADA
EVAPORADORA G7D15645G PGE00010 1 1 1
ITEM DESCRIÇÃO REFERÊNCIA
CÓDIGO PEÇAS
QUANTIDADE/ UNIDADE
Informações Complementares:
1. Para uma maior vida útil dos equipamentos e seus componentes, seguir o plano de manutenção indicado no Manual de Instalação, Operação e Manutenção;
2. Itens não indicados nesta Lista (paineis, suportes, parafusos, etc) também podem ser requisitados junto a nossa Assistência Técnica; 3. Observar com atenção os termos do Contrato de Garantia para fornecimento destes componentes;
Johnson Controls-Hitachi Ar Condicionado do Brasil Ltda.
RCUF310WVY(-S) RCUF365WVY(-S) RCUF420WVY(-S) RCUF470WVY(-S) RCUF520WVY(-S)
NO. DESENHO PARTS NO.
1A COMPRESSOR PARAF. VFD GSCCW-150V G7B06635A PGH00298 1 1B COMPRESSOR PARAF. VFD GSCCW-150V G7B06635A PGH00298 1 1 1A COMPRESSOR PARAF. VFD GSCCW-200V G7B06634A PGH00299 1 1 1B COMPRESSOR PARAF. VFD GSCCW-200V G7B06634A PGH00299 1 1 1A COMPRESSOR PARAF. VFD GSCCW-250V G7B06633A PGH00300 1 1 1B COMPRESSOR PARAF. VFD GSCCW-250V G7B06633A PGH00300 1 2 VÁLVULA SOLENOIDE PARA COMPRESSOR G7C00679D PGH00002 6 6 6 6 6 3A JUNTA PARA SAÍDA DO COMPRESSOR G7D00053J PGC00290 1
3B JUNTA PARA SAÍDA DO COMPRESSOR G7D00053J PGC00290 1 1
3A JUNTA PARA SAÍDA DO COMPRESSOR G7D00053L PGC00291 1 1 1 1 3B JUNTA PARA SAÍDA DO COMPRESSOR G7D00053L PGC00291 1 1 1
4 JUNTA G7D00053L PGC00291 2 2 4 2 2
5 SEPARADOR DE ÓLEO G7D23031 PGC00433 2 2 2 2 2 6 VÁLVULA DE ESFERA G7D03833A PGC00292 2 2 2 2 2 7 VÁLVULA DE ALÍVIO G7D11335C PGC00505 2 2 2 2 2 8 VÁLVULA DE INSPEÇÃO G7D13716A PGC00294 2 2 4 2 2 9 AQUECEDOR DE ÓLEO PARA SEPARADOR DE ÓLEO G7C03091D PGH00003 2 2 2 2 2
10 JUNTA G7D01082N PGC00295 4 4 4 4 4
11 VÁLVULA DE RETENÇÃO PARA SEPARADOR DE ÓLEO G7D21000A PGC00297 2 2 2 2 2 12 VISOR DE VIDRO G7C00677A PGH00019 4 4 4 4 4 13 VÁLVULA DE ESFERA G7D17045A PGC00298 4 4 4 4 4 14 FILTRO G7C00708A PGC00299 2 2 2 2 2 15A VÁLVULA SOLENOIDE G7C00338B PGC00300 2 2 2 2 2 15B VÁLVULA SOLENOIDE G7C00533B PGC00049 2 2 2 2 2 16 CJ EVAPORADOR G7B06694E PGC00491 1 16 CJ EVAPORADOR G7B06694D PGC00492 1 16 CJ EVAPORADOR G7B06694C PGC00493 1 16 CJ EVAPORADOR G7B06694B PGC00494 1 16 CJ EVAPORADOR G7B06694A PGC00495 1
17 VÁLVULA DE ESFERA G7D16711A PGC00437 1 1 1 1 1 18 VÁLVULA DE ALÍVIO G7D16723H PGC00438 2 2 2 2 2 19 JUNTA TAMPA CONEXÕES RESFR G7E16877A PGC00435 1 1 1 1 1 20 JUNTA TAMPA CEGA RESFR/CONDENS G7C07028A PGC00307 1 1 1 1 1 21 CHAVE DE NÍVEL G7D19821A PGC00308 1 1 1 1 1 22 CJ CONDENSADOR G7B06696E PGC00496 1
22 CJ CONDENSADOR G7B06696D PGC00497 1 22 CJ CONDENSADOR G7B06696C PGC00498 1 22 CJ CONDENSADOR G7B06696B PGC00499 1 22 CJ CONDENSADOR G7B06696A PGC00500 1 23 VÁLVULA DE ESFERA G7D16711A PGC00437 1 1 1 1 1 24 VÁLVULA DE ALÍVIO G7D16723K PGC00503 2 2 2 2 2 25 JUNTA TAMPA CONEXÕES CONDENS G7E16878A PGC00436 1 1 1 1 1 26 JUNTA TAMPA CEGA RESFR/CONDENS G7C07028A PGC00307 1 1 1 1 1 27 VÁLVULA DE INSPEÇÃO G7C00509A PGC00009 2 2 2 2 2 28 VÁLVULA DE ESFERA G7D11279A PGC00248 2 2 2 2 2 29 VISOR DE VIDRO G7D05540B PGC00184 2 2 2 2 2
ITEM DESCRIÇÃO REFERÊNCIA CÓDIGO PEÇAS
QUANTIDADE/ UNIDADE
Informações Complementares:
1. Para uma maior vida útil dos equipamentos e seus componentes, seguir o plano de manutenção indicado no Manual de Instalação, Operação e Manutenção;
2. Itens não indicados nesta Lista (paineis, suportes, parafusos, etc) também podem ser requisitados junto a nossa Assistência Técnica; 3. Observar com atenção os termos do Contrato de Garantia para fornecimento destes componentes;
31 VÁLVULA DE ESFERA G7D10632A PGC00182 4 4 4 4 4 32 VÁLVULA DIRECIONAL G7D10631A PGC00185 2 2 2 2 2 33 JUNTA PARA ENTRADA DO CONDENSADOR G7D00053M PGC00288 2 2 2 2 2 34A JUNTA PARA ENTRADA DO COMPRESSOR G7D00053M PGC00288 1
34B JUNTA PARA ENTRADA DO COMPRESSOR G7D00053M PGC00288 1 1
34A JUNTA PARA ENTRADA DO COMPRESSOR G7D00053N PGC00289 1 1 1 1 34B JUNTA PARA ENTRADA DO COMPRESSOR G7D00053N PGC00289 1 1 1
35A JUNTA G7D05561M PGC00479 1
35B JUNTA G7D05561M PGC00479 1 1
35A JUNTA G7D05561N PGC00480 1 1 1 1
35B JUNTA G7D05561N PGC00480 1 1 1
36 CHAVE DE NÍVEL DE ÓLEO G7D21217B PGC00424 2 2 2 2 2
37 JUNTA G7D00053B PGC00501 2 2 2 2 2
38 VÁLVULA DE INSPEÇÃO G7D06033A PGC00177 2 2 2 2 2 39 TANQUE DE ÓLEO G7C08261 PGC00482 1 1
39 TANQUE DE ÓLEO G7C08247 PGC00434 1 1 1
40 JUNTA G7D05561F PGC00502 6 6 6 6 6
41 JUNTA G7D00053F PGC00190 3 3 3 3 3
42 VÁLVULA SOLENOIDE G7D14302A PGC00372 1 1 1 1 1 43 FILTRO G7C06522A PGC00259 1 1 1 1 1 44A QUADRO ELÉTRICO VFD G7B06574A PGE00159 1
44B QUADRO ELÉTRICO VFD G7B06574A PGE00159 1 1 44A GABINETE VFD G7B06574B PGE00160 1 1 44B GABINETE VFD G7B06574B PGE00160 1 1 44A GABINETE VFD G7B06574C PGE00161 1 1 44B GABINETE VFD G7B06574C PGE00161 1
Informações Complementares:
1. Para uma maior vida útil dos equipamentos e seus componentes, seguir o plano de manutenção indicado no Manual de Instalação, Operação e Manutenção;
2. Itens não indicados nesta Lista (paineis, suportes, parafusos, etc) também podem ser requisitados junto a nossa Assistência Técnica; 3. Observar com atenção os termos do Contrato de Garantia para fornecimento destes componentes;
Johnson Controls-Hitachi Ar Condicionado do Brasil Ltda.
Localização das Peças Estruturais da Unidade
Modelo: RCUF310WVY(-S)
RCUF365WVY(-S)
RCUF420WVY(-S)
RCUF470WVY(-S)
RCUF520WVY(-S)
1 DISPLAY TOUCH LCD MT4433H G7C06465C PGE00111 1 1 1 1 1 2 BOTÃO DE EMERGÊNCIA G7E00085A PGE00020 1 1 1 1 1 3 ADAPTADOR K7SEM G7D02889B PGE00147 1 1 1 1 1 4 PLACA DE CONTR VÁLV EXP G7B01037E PGE00067 2 2 2 2 2 5 PLACA CIRCUITO IMPRESSO PLACA CIRCUITO IMPRESSO I/O G7B00100A PGE00036 2 2 2 2 2 6 PLACA DE CONTROLE - CPU PLACA CIRCUITO IMPRESSO CPU G7B06608A PGE00163 1 1 1 1 1 7 TRANSFORMADOR G7B01038A PGE00064 2 2 2 2 2 8 TRANSFORMADOR G7B01039B PGE00065 2 2 2 2 2 9 TRANSFORMADOR G7B00203A PGE00039 1 1 1 1 1 10 TRANSFORMADOR G7B00204A PGE00038 1 1 1 1 1 11 RELÉ TEMPORIZADOR G7D14065A PGE00148 2 2 2 2 2 12 FONTE DE ALIMENTAÇÃO 24V G7D03703B PGE00044 1 1 1 1 1 13 FONTE DE ALIMENTAÇÃO 12V G7D03703A PGE00021 1 1 1 1 1 14 FILTRO DE RUÍDO G7D16331A PGE00083 1 1 1 1 1 15 FUSÍVEL 6A G7D00823B PGE00006 1 1 1 1 1 16 FUSÍVEL 1A G7D00823E PGE00005 1 1 1 1 1 17 RELÉ AUXILIAR G7B00002C PGE00014 14 14 14 14 14 18 RÉGUA DE BORNES COMANDO G7D00271D PGE00086 1 1 1 1 1 19 RÉGUA DE BORNES POTÊNCIA G7D11539A PGE00133 1 1 1 1 1 20 SENSOR DE BAIXA PRESSÃO G7A00032A PGE00069 2 2 2 2 2 21 SENSOR DE ALTA PRESSÃO G7A00075A PGE00068 2 2 2 2 2 22 PRESSOSTATO DE ALTA ALTA PRESSÃO G7C06955T PGE00162 2 2 2 2 2 23 CHICOTE THM ENTR AG GELADA E SUC ENTRADA ÁGUA GELADA G7D15645A PGE00007 1 1 1 1 1 24 CHICOTE THM SAIDA AG GELADA SAÍDA ÁGUA GELADA G7D15645B PGE00008 1 1 1 1 1 25 CHICOTE THM ENTR AG COND ENTRADA ÁGUA CONDENSAÇÃO G7D15619A PGE00098 1 1 1 1 1 26 CHICOTE THM SAIDA AG COND SAÍDA ÁGUA CONDENSAÇÃO G7D15619B PGE00099 1 1 1 1 1 27 CHICOTE THM PROT ANTICONGEL TERMISTOR ANTIGONGELAMENTO G7D15645D PGE00009 1 1 1 1 1 28 CHICOTE THM ENTR AG GELADA E SUC TERMISTOR PARA SUCÇÃO G7D15645A PGE00007 1 1 1 1 1 29 CHICOTE THM DESCARGA TERMISTOR PARA DESCARGA G7D16108A PGE00002 1 1 1 1 1 30 CHICOTE THM ENTR FL REF EVAP TERMISTOR ENTRADA
EVAPORADORA G7D15645G PGE00010 1 1 1 1 1
Informações Complementares:
1. Para uma maior vida útil dos equipamentos e seus componentes, seguir o plano de manutenção indicado no Manual de Instalação, Operação e Manutenção;
2. Itens não indicados nesta Lista (paineis, suportes, parafusos, etc) também podem ser requisitados junto a nossa Assistência Técnica; 3. Observar com atenção os termos do Contrato de Garantia para fornecimento destes componentes;
