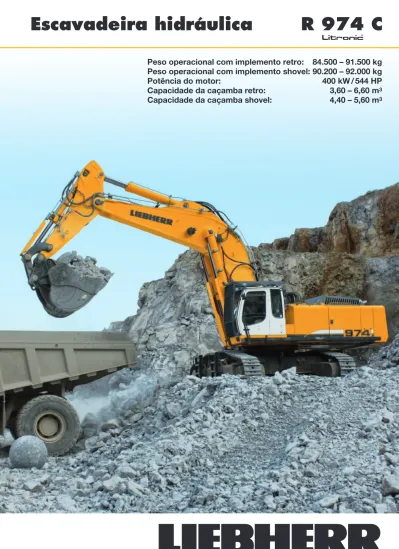

Escavadeira hidráulica

(1)

Escavadeira hidráulica R 974 C

litronic

^`

Peso operacional com implemento retro: 84.500 – 91.500 kg Peso operacional com implemento shovel: 90.200 – 92.000 kg

Potência do motor: 400 kW / 544 HP

Capacidade da caçamba retro: 3,60 – 6,60 m

³

Capacidade da caçamba shovel: 4,40 – 5,60 m

³

(2)

Dados técnicos

Motor

Potência conforme ISO 9249 �� 400 kW (544 HP) à 1.800 RPM Modelo �� Liebherr D 9508

Tipo �� 8 cilindros em V Diâmetro/Curso �� 128/157 mm Deslocamento �� 16,16 l Motor �� Diesel 4 tempos

Injeção common rail Turbo-alimentado Com intercooler Emissões reduzidas Arrefecimento �� Resfriado a água

Filtro de ar �� Tipo seco com pré-filtro, elementos primários e de segurança, descarga automática de poeira Tanque de combustível �� 1.460 l

Sistema elétrico

Tensão �� 24 V

Baterias �� 2 x 170 Ah/12 V Motor de arranque ^{��} 24 V/7,8 kW Alternador �� Trifásico 28 V/80 A

Sistema hidráulico

Bombas hidráulicas para o implemento

e translação �� Duas bombas Liebherr de vazão variável, e pistões axiais

Vazão máxima �� 2 x 496 l/min.

Pressão máxima �� 320 bar

Regulagem da bomba �� Eletro-hidráulica com regulagem eletrônica do RPM do motor Diesel, compensação de pressão, compensação de vazão, otimizador automático da vazão de óleo e somatório de fluxo Bomba hidráulica

para o giro �� Reversível, fluxo variável, de pistões axiais, circuito fechado

Vazão máxima �� 315 l/min.

Pressão máxima �� 350 bar Tanque hidráulico �� 745 l Sistema hidráulico �� 1.350 l

Filtro de óleo hidráulico^{��} 2 filtros de fluxo total na linha de retorno com filtro integrado de 5 μm, 1 filtro de alta pressão para cada bomba principal

Radiador �� Unidade de resfriamento composta por radiador para o líquido de arrefecimento do motor, para o ar (aftercooler), assim como um segundo radiador para o óleo hidráulico com ventilador controlado hidrostaticamente

Modo de trabalho �� Ajuste da performance da máquina e da hidráu- lica através do seletor no Display em função da aplicação

LIFT �� Para levantamento de carga

FINE �� Para trabalhos de alta precisão e levantamento através de movimentos precisos

ECO �� Para aplicação econômica e baixa emissão de gases e de ruídos

POWER �� Para força máxima de escavação e serviços severos

Ajuste da RPM �� Ajuste contínuo da potência do motor via rpm para cada modo selecionado

Menu para funções auxiliares^�� 4 parâmetros ajustáveis de vazão de óleo para ferramentas adicionais de trabalho

Comandos hidráulicos

Distribuição de potência^{��} Através da válvula de controle em bloco simples com válvulas de segurança integradas

Somatótio de fluxo^{��} Para os cilindros da lança, do braço e da caçamba Circuito fechado �� Para o giro do carro superior

Acionamento �� Comando eletro-hidráulico Implemento e giro �� Proporcional através do joystick

Translação �� Proporcional através de pedais ou de alavancas (removíveis)

Funcões adicionais �� Através de pedais ou de botões na manete

Giro

Acionamento �� Motor hidráulico Liebherr

Redutor �� Redutor planetário compacto Liebherr Coroa giratória �� Liebherr, anel selado com rolamento de esferas

e dentes internos Velocidade de giro �� 0 – 5,9 RPM contínuo Torque de giro �� 295 kNm

Freio de estacionamento ^{��} Discos múltiplos banhados a óleo (acionado por molas e liberados hidraulicamente)

Opção �� Freio controlado por pedal

Carro superior

Projeto �� Resistente a torção, de concepção modular Montagem dos implementos^�� Duas longarinas paralelas

Passadiços �� Em ambos os lados

Cabine do operador

Cabine �� Com tecnologia de estampagem profunda, sobre coxins elásticos, isolamento acústico, vidros verdes. Vidro dianteiro blindado, porta com janela deslizante

Assento do operador �� Suspensão com absorção de impactos, ajustável ao peso do operador, 6 posições de ajuste do assento Liebherr

Joysticks �� Integradas aos consoles do assento

Monitoramento �� Condições operacionais visualizadas no monitor de cristal líquido (LCD). Monitoramento auto- mático, display, alarme sonoro e visual no LCD, armazenamento de falhas de funcionamento como por exemplo, superaquecimento do motor ou nível baixo do óleo hidráulico

Sistema de climatização^{��} Ar condicionado de série, aquecedor/resfriador combinados, com filtro adicional de poeira na Nível de ruído opção ar fresco/recirculado

ISO 6396 �� L_pA (dentro da cabine) = 72 dB(A) 2000/14/EC �� LWA (ao redor da máquina) = 109 dB(A)

Carro inferior

Versões

HD �� Heavy duty

LC-V�� Heavy duty, largura variável S-HD �� Heavy duty para operações severas Acionamento �� Motores hidráulicos Liebherr Redutor �� Redutor planetário Liebherr Velocidade de translação^{��} HD/LC-V: baixa – 2,7 km/h alta – 4,3 km/h S-HD: baixa – 2,1 km/h alta – 3,6 km/h Tração máx. �� HD/LC-V: 568 kN

S-HD: 730 kN Material rodante �� D 9 G, livre de manutenção Roletes inferiores/superiores^�� HD: 8/2

LC-V: 9/3 S-HD: 9/2

Correntes �� Vedadas e lubrificadas a graxa Sapatas �� Garra dupla cônica

Freio de estacionamento ^{��} Discos múltiplos banhados a óleo (acionado por molas e liberados hidraulicamente)

Válvulas de frenagem �� Integradas no motor de translação

Implementos

Tipo �� Combinação de placas de aço de alta resistência e componentes de aço fundido

Cilindros hidráulicos �� Cilindros Liebherr com sistema especial de vedação e absorção de impacto

(3)

Dimensões

L U

Z V

E

X

D

W

K H

N

S B Q

A

C

G A1

P A2

HD mm LC-V mm

A 3.605 3.605

A1 4.365 4.365

A2 5.000 5.000

C 3.825 3.965

D 4.400 4.400

E 4.440 4.440

H 3.665 3.805

K 1.625 1.765

L 4.770 5.160

P 1.460 1.493

Q 682 955

S 3.600 2.750*/3.590

U 5.953 6.334

N 500 600 750 500 600 750 B 4.290 4.290 4.350 3.490 3.490 3.500 G 4.540 4.540 4.540 3.866 3.866 3.866

Z 7.377 7.567

* para transporte

Braço Carro inferior HD Carro inferior LC-V

compr. Lança Lança

monobloco monobloco

7,20 m 7,20 m

m mm mm

V 2,90 8.450 8.600

3,80 8.050 8.200

4,70 7.950 8.050

W 2,90 5.000 5.050

3,80 5.450 5.500

4,70 6.000 6.050

X 2,90 13.650 13.650

3,80 13.250 13.300

4,70 13.000 13.100

L U

Z V1

E F

X1

D

W

K H

N

S B Q

A

C C1

G A1

P A2

HD mm

A 3.605

A1 4.365

A2 5.000

C 4.625

C1 4.670

D 4.400

E 4.440

F 1.800

H 3.665

K 1.625

L 4.770

HD mm

P 1.460

Q 682

S 3.600

U 5.953

N 500 600 750

B 4.290 4.290 4.350

G 4.540 4.540 4.540

Z 7.377

V1 11.100

W1 4.500

X1 13.750

(4)

X X Y X X Y

Y Y V X X V

Y Y y Y Y V

V V y Y V y

y y v V V v

X X Y X X Y

X X V X X Y

Y Y y X Y V

Y V y Y Y y

V V v Y V y

X Y V X X V

Y Y – ^Y ^Y –

V V – Y V –

Implemento retro

com lança monobloco de 7,20 m

45

50 40 35 30 25 20 15 10 5 0

14

15 13 12 11 10 9 8 7 6 5 4 3 2 1 1

2 3

0 0

-1 -2 -3 -4 -5 -6 -7 -8 -9 -10 11 10 9 14 13 12

8 7 6 5 4 3 2 1 0 5 10 15 20 25 30 35 40 45

m ft

-30 -25 -20 -15 -10 -5

ft m

Curva de escavação

¹ ² ³

Comprimento do braço m 2,90 3,80 4,70

Profundidade máx. de escavação m 7,60 8,50 9,40 Alcance máx. ao nível do solo m 12,35 13,20 14,10 Altura máx. de descarga m 8,10 8,60 9,05 Altura máx. dos dentes m 12,45 12,95 13,40 Força de escavação ISO kN 357,3 301,2 260,2 t 36,4 30,7 26,5 Força de arrancamento ISO kN 444,8 444,8 444,8 t 45,4 45,4 45,4

Peso operacional e pressão sobre o solo

O peso operacional inclui a máquina básica com lança monobloco de 7,20 m, braço de 2,90 m e caçamba de 5,20 m³ (4.600 kg).

Carro inferior HD LC-V

Largura das sapatas mm 500 600 750 500 600 750 Peso kg 84.500 85.200 86.300 89.600 90.400 91.500 Pressão sobre o solo kg/cm² 1,63 1,37 1,11 1,61 1,35 1,09 Opcional: contrapeso heavy duty

(o contrapeso heavy duty adiciona 1.900 kg ao peso operacional e 0,04 kg/cm² à pressão sobre o solo)

Caçambas

Estabilidade da máquina conforme ISO 10567* (75 % e carga de tombamento)

Carro inferior HD Carro inferior LC-V

Comprimento do braço (m) Comprimento do braço (m)

2,90 3,80 4,70 2,90 3,80 4,70

mm m³ kg

1.800 3,80 4.000 1.950 4,30 4.200 2.150 4,80 4.450 2.300 5,20 4.600 2.300 5,80 4.800 2.600 6,60 5.100 1.800 3,60 4.400 1.950 4,10 4.750 2.150 4,60 5.050 2.300 5,20 5.400 2.300 5,60 5.550 1.950 4,20 5.250 2.150 4,70 5.550 2.300 5,20 5.850

* Cargas indicadas conforme norma ISO 10567 para máx. comprimento de braço a 360°

1) Caçamba retro padrão com dentes Liebherr Z 90

2) Caçamba retro HD com dentes Liebherr Z 90

3) Caçamba retro HDV com dentes Liebherr Z 90 Demais caçambas sob consulta

Máx. peso específico do material ^X = ≤ 2,2 t/m³, ^Y = ≤ 1,8 t/m³, ^V = ≤ 1,5 t/m³, ^y = ≤ 1,2 t/m³, ^v = não autorizado

Largura de corte Capacidade ISO 7451 Peso

STD1)HD2)HDV3)

(5)

Capacidades de içamento

com lança monobloco de 7,20 m

Os valores de carga são na ponta do braço (sem caçamba) em toneladas (t) para içamento a 360° com a máquina em terreno firme e nivelado.

As cargas entre parênteses ( . . . ) são válidas para o sentido longitudinal das esteiras. As capacidades são válidas para sapatas de 600 mm com garras duplas. As cargas indicadas estão em conformidade com a norma ISO 10567 e não excedem 75 % da carga de tombamento ou 87 % da capacidade hidráulica (indicado por #). Sem o cilindro da caçamba e o balancim há um incremento de mais 1.250 kg. A capacidade de içamento da escavadeira é limitada pela estabilidade da máquina e pela capacidade hidráulica.

De acordo com a Norma Européia, EN 474-5: Escavadeiras na UE devem ser equipadas com sistema de aviso de sobrecarga, diagrama de carga e válvulas de retenção nos cilindros de elevação e do braço, quando utilizadas para operações de içamento que exigem o uso de acessórios de elevação.

Braço 2,90 m

Altura Carro Raio de carga do centro de giro da máquina (m) (m) inferior 3,0 4,5 6,0 7,5 9,0 10,5 12,0

10,5_LC-VHD 9,0_LC-VHD 7,5_LC-VHD 6,0_LC-VHD 4,5_LC-VHD 3,0_LC-VHD 1,5_LC-VHD 0 HD _LC-V – 1,5_LC-VHD – 3,0_LC-VHD – 4,5_LC-VHD – 6,0_LC-VHD – 7,5_LC-VHD

Braço 4,70 m

Braço 3,80 m

10,5_LC-VHD 9,0_LC-VHD 7,5_LC-VHD 6,0_LC-VHD 4,5_LC-VHD 3,0_LC-VHD 1,5_LC-VHD 0 HD _LC-V – 1,5_LC-VHD – 3,0_LC-VHD – 4,5_LC-VHD – 6,0_LC-VHD – 7,5_LC-VHD 19,1# (19,1#)

19,1# (19,1#) 19,3# (19,3#) 18,1# (18,1#) 19,4# (19,4#) 18,4# (18,4#) 24,2# (24,2#) 20,5# (20,5#) 18,1 (18,6#) 24,5# (24,5#) 20,7# (20,7#) 18,6# (18,6#) 27,8# (27,8#) 22,3# (22,3#) 17,5 (19,3#) 28,1# (28,1#) 22,5# (22,5#) 18,4 (19,4#) 30,3 (30,9#) 22,0 (24,0#) 16,9 (20,2#) 31,2# (31,2#) 23,1 (24,2#) 17,8 (20,3#) 29,0 (32,5#) 21,1 (25,2#) 16,3 (20,8#) 30,6 (32,6#) 22,3 (25,2#) 17,3 (20,8#) 28,4 (32,3#) 20,6 (25,4#) 16,0 (20,7#) 30,0 (32,2#) 21,8 (25,4#) 17,0 (20,7#) 34,4# (34,4#) 28,3 (30,7#) 20,4 (24,4#) 15,9 (19,5#) 36,1# (36,1#) 30,0 (30,5#) 21,6 (24,3#) 16,9 (19,3#) 36,2# (36,2#) 34,1# (34,1#) 27,5# (27,5#) 20,6 (21,8#) 38,0# (38,0#) 33,5# (33,5#) 27,0# (27,0#) 21,4# (21,4#)

26,6# (26,6#) 21,5# (21,5#) 25,7# (25,7#) 20,7# (20,7#)

16,3# (16,3#) 16,9# (16,9#)

14,0# (14,0#) 14,8# (14,8#) 17,1# (17,1#) 16,3# (16,3#) 17,2# (17,2#) 16,3# (16,3#) 18,6# (18,6#) 16,9# (16,9#) 13,9# (13,9#) 18,8# (18,8#) 17,0# (17,0#) 14,4# (14,4#) 25,2# (25,2#) 20,6# (20,6#) 17,8 (18,0#) 13,8 (16,4#) 25,5# (25,5#) 20,8# (20,8#) 18,1# (18,1#) 14,6 (16,4#) 28,9# (28,9#) 22,4 (22,7#) 17,0 (19,1#) 13,4 (16,9#) 29,2# (29,2#) 22,8# (22,8#) 18,0 (19,2#) 14,2 (16,9#) 29,5 (31,4#) 21,3 (24,3#) 16,4 (20,1#) 13,0 (17,0 ) 31,1 (31,6#) 22,5 (24,4#) 17,3 (20,1#) 13,8 (17,3#) 28,5 (32,4#) 20,6 (25,1#) 15,9 (20,5#) 12,8 (16,7 ) 30,1 (32,4#) 21,8 (25,1#) 16,9 (20,5#) 13,6 (17,1#) 31,2# (31,2#) 28,1 (31,7#) 20,2 (24,9#) 15,6 (20,2#) 32,3# (32,3#) 29,8 (31,6#) 21,4 (24,8#) 16,6 (20,1#) 29,2# (29,2#) 38,3# (38,3#) 28,1 (29,5#) 20,2 (23,3#) 15,7 (18,4#) 30,3# (30,3#) 37,9# (37,9#) 29,2# (29,2#) 21,4 (23,1#) 16,7 (18,2#) 42,1# (42,1#) 32,3# (32,3#) 25,3# (25,3#) 19,7# (19,7#) 41,0# (41,0#) 31,6# (31,6#) 24,8# (24,8#) 19,1# (19,1#)

17,2# (17,2#)

14,0# (14,0#) 11,1# (11,1#) 14,4# (14,4#) 12,3# (12,3#) 14,1# (14,1#) 15,2# (15,2#) 14,3 (14,4#) 14,4# (14,4#) 12,6# (12,6#) 22,1# (22,1#) 18,6# (18,6#) 16,4# (16,4#) 13,9 (15,0#) 16,6# (16,6#) 15,3# (15,3#) 14,5# (14,5#) 26,3# (26,3#) 20,9# (20,9#) 17,2 (17,8#) 13,5 (15,8#) 22,5# (22,5#) 18,8# (18,8#) 16,6# (16,6#) 14,7 (15,1#) 29,6# (29,6#) 21,6 (22,9#) 16,5 (19,0#) 13,0 (16,5#) 26,6# (26,6#) 21,1# (21,1#) 17,9# (17,9#) 14,2 (15,9#) 28,7 (31,5#) 20,6 (24,3#) 15,8 (19,9#) 12,6 (16,6 ) 29,9# (29,9#) 22,7 (23,1#) 17,4 (19,1#) 13,8 (16,5#) 16,1# (16,1#) 28,9# (28,9#) 27,9 (31,8#) 20,0 (24,7#) 15,4 (20,1#) 12,4 (16,3 ) 23,2# (23,2#) 30,3 (31,6#) 21,8 (24,4#) 16,8 (19,9#) 13,4 (16,8#) 24,4# (24,4#) 38,8# (38,8#) 27,6 (30,7#) 19,8 (24,0#) 15,3 (19,3#) 16,8# (16,8#) 29,7# (29,7#) 29,5 (31,8#) 21,2 (24,7#) 16,4 (20,0#) 13,2 (16,6#) 35,1# (35,1#) 36,4# (36,4#) 27,8# (27,8#) 19,9 (21,8#) 15,4 (16,9#) 25,2# (25,2#) 40,0# (40,0#) 29,3 (30,5#) 21,0 (23,9#) 16,2 (19,2#) 39,0# (39,0#) 29,0# (29,0#) 22,4# (22,4#) 16,7# (16,7#) 36,2# (36,2#) 35,9# (35,9#) 27,4# (27,4#) 21,2 (21,5#) 16,5 (16,5#) 37,6# (37,6#) 28,1# (28,1#) 21,7# (21,7#) 16,0# (16,0#)

(6)

Capacidades de içamento

com lança monobloco de 7,20 m e contrapeso heavy duty

Os valores de carga são na ponta do braço (sem caçamba) em toneladas (t) para içamento a 360° com a máquina em terreno firme e nivelado.

As cargas entre parênteses ( . . . ) são válidas para o sentido longitudinal das esteiras. As capacidades são válidas para sapatas de 600 mm com garras duplas. As cargas indicadas estão em conformidade com a norma ISO 10567 e não excedem 75 % da carga de tombamento ou 87 % da capacidade hidráulica (indicado por #). Sem o cilindro da caçamba e o balancim há um incremento de mais 1.250 kg. A capacidade de içamento da escavadeira é limitada pela estabilidade da máquina e pela capacidade hidráulica.

De acordo com a Norma Européia, EN 474-5: Escavadeiras na UE devem ser equipadas com sistema de aviso de sobrecarga, diagrama de carga e válvulas de retenção nos cilindros de elevação e do braço, quando utilizadas para operações de içamento que exigem o uso de acessórios de elevação.

Braço 2,90 m

Braço 4,70 m

Braço 3,80 m

10,5_LC-VHD 9,0_LC-VHD 7,5_LC-VHD 6,0_LC-VHD 4,5_LC-VHD 3,0_LC-VHD 1,5_LC-VHD 0 HD _LC-V – 1,5_LC-VHD – 3,0_LC-VHD – 4,5_LC-VHD – 6,0_LC-VHD – 7,5_LC-VHD 19,1# (19,1#)

19,1# (19,1#) 19,3# (19,3#) 18,1# (18,1#) 19,4# (19,4#) 18,4# (18,4#) 24,2# (24,2#) 20,5# (20,5#) 18,6# (18,6#) 24,5# (24,5#) 20,7# (20,7#) 18,6# (18,6#) 27,8# (27,8#) 22,3# (22,3#) 18,7 (19,3#) 28,1# (28,1#) 22,5# (22,5#) 19,4# (19,4#) 30,9# (30,9#) 23,5 (24,0#) 18,0 (20,2#) 31,2# (31,2#) 24,2# (24,2#) 19,0 (20,3#) 31,0 (32,5#) 22,6 (25,2#) 17,5 (20,8#) 32,6# (32,6#) 23,8 (25,2#) 18,5 (20,8#) 30,4 (32,3#) 22,1 (25,4#) 17,2 (20,7#) 32,1 (32,2#) 23,3 (25,4#) 18,1 (20,7#) 34,4# (34,4#) 30,3 (30,7#) 21,9 (24,4#) 17,1 (19,5#) 36,1# (36,1#) 30,5# (30,5#) 23,1 (24,3#) 18,1 (19,3#) 36,2# (36,2#) 34,1# (34,1#) 27,5# (27,5#) 21,8# (21,8#) 38,0# (38,0#) 33,5# (33,5#) 27,0# (27,0#) 21,4# (21,4#)

26,6# (26,6#) 21,5# (21,5#) 25,7# (25,7#) 20,7# (20,7#)

14,0# (14,0#) 11,1# (11,1#) 14,4# (14,4#) 12,3# (12,3#) 14,1# (14,1#) 15,2# (15,2#) 14,4# (14,4#) 14,4# (14,4#) 12,6# (12,6#) 22,1# (22,1#) 18,6# (18,6#) 16,4# (16,4#) 14,9 (15,0#) 16,6# (16,6#) 15,3# (15,3#) 14,5# (14,5#) 26,3# (26,3#) 20,9# (20,9#) 17,8# (17,8#) 14,4 (15,8#) 22,5# (22,5#) 18,8# (18,8#) 16,6# (16,6#) 15,1# (15,1#) 29,6# (29,6#) 22,9# (22,9#) 17,6 (19,0#) 14,0 (16,5#) 26,6# (26,6#) 21,1# (21,1#) 17,9# (17,9#) 15,2 (15,9#) 30,7 (31,5#) 22,1 (24,3#) 17,0 (19,9#) 13,6 (16,8#) 29,9# (29,9#) 23,1# (23,1#) 18,5 (19,1#) 14,7 (16,5#) 16,1# (16,1#) 28,9# (28,9#) 29,9 (31,8#) 21,5 (24,7#) 16,6 (20,1#) 13,3 (16,6#) 23,2# (23,2#) 31,6# (31,6#) 23,3 (24,4#) 17,9 (19,9#) 14,4 (16,8#) 24,4# (24,4#) 38,8# (38,8#) 29,7 (30,7#) 21,3 (24,0#) 16,4 (19,3#) 16,8# (16,8#) 29,7# (29,7#) 31,6 (31,8#) 22,7 (24,7#) 17,5 (20,0#) 14,2 (16,6#) 35,1# (35,1#) 36,4# (36,4#) 27,8# (27,8#) 21,4 (21,8#) 16,6 (16,9#) 25,2# (25,2#) 40,0# (40,0#) 30,5# (30,5#) 22,5 (23,9#) 17,4 (19,2#) 39,0# (39,0#) 29,0# (29,0#) 22,4# (22,4#) 16,7# (16,7#) 36,2# (36,2#) 35,9# (35,9#) 27,4# (27,4#) 21,5# (21,5#) 16,5# (16,5#) 37,6# (37,6#) 28,1# (28,1#) 21,7# (21,7#) 16,0# (16,0#)

16,3# (16,3#) 16,9# (16,9#)

14,0# (14,0#) 14,8# (14,8#) 17,1# (17,1#) 16,3# (16,3#) 17,2# (17,2#) 16,3# (16,3#) 18,6# (18,6#) 16,9# (16,9#) 13,9# (13,9#) 18,8# (18,8#) 17,0# (17,0#) 14,4# (14,4#) 25,2# (25,2#) 20,6# (20,6#) 18,0# (18,0#) 14,8 (16,4#) 25,5# (25,5#) 20,8# (20,8#) 18,1# (18,1#) 15,5 (16,4#) 28,9# (28,9#) 22,7# (22,7#) 18,2 (19,1#) 14,4 (16,9#) 29,2# (29,2#) 22,8# (22,8#) 19,1 (19,2#) 15,2 (16,9#) 31,4# (31,4#) 22,8 (24,3#) 17,6 (20,1#) 14,0 (17,2#) 31,6# (31,6#) 24,0 (24,4#) 18,5 (20,1#) 14,8 (17,3#) 30,5 (32,4#) 22,1 (25,1#) 17,1 (20,5#) 13,8 (17,2#) 32,2 (32,4#) 23,3 (25,1#) 18,0 (20,5#) 14,6 (17,1#) 31,2# (31,2#) 30,1 (31,7#) 21,7 (24,9#) 16,8 (20,2#) 32,3# (32,3#) 31,6# (31,6#) 22,9 (24,8#) 17,8 (20,1#) 29,2# (29,2#) 38,3# (38,3#) 29,5# (29,5#) 21,7 (23,3#) 16,9 (18,4#) 30,3# (30,3#) 37,9# (37,9#) 29,2# (29,2#) 22,9 (23,1#) 17,9 (18,2#) 42,1# (42,1#) 32,3# (32,3#) 25,3# (25,3#) 19,7# (19,7#) 41,0# (41,0#) 31,6# (31,6#) 24,8# (24,8#) 19,1# (19,1#)

17,2# (17,2#)

(7)

X X Y Y Y V V V

Implemento shovel

25 30

35 20 15 10 5 0

7 8 9 10

11 6 5 4 3 2 1

T

0 0

-1 -2 -3 -4 11 10 9 12

8 7 6 5 4 3 2 1 0 5 10 15 20 25 30 35

m ft

-10 -5

ft m

Curva de escavação

Alcance máximo ao nível do solo 9,40 m

Altura máxima de descarga 7,80 m

Avanço máximo de escavação 3,90 m

Abertura T da mandíbula da caçamba 1.825 mm

Força máxima de avanço 630 kN/64,2 t

Força máxima de avanço ao nível do solo 450 kN/45,9 t Força máxima de arrancamento 460 kN/46,9 t

Peso operacional e pressão sobre o solo

O peso operacional inclui a máquina básica com elevação de cabine de 0,8 m, proteção para rocha, implemento shovel e caçamba com descarga pelo fundo de 5,10 m³ (9.090 kg), nível II.

Carro inferior HD

Largura das sapatas mm 500 600 750

Peso kg 90.200 90.900 92.000

Pressão sobre o solo kg/cm² 1,74 1,46 1,18

Caçamba com descarga pelo fundo

Carro inferior HD

Implemento shovel

mm m³ kg

2.300 4,40 8.310 II 2.300 4,40 9.160 III 2.700 5,10 8.430 I 2.700 5,10 9.090 II 2.700 5,10 10.030 III 2.700 5,40 9.920 III 2.700 5,60 8.750 I 2.700 5,60 9.190 II

Nível I: Para materiais não abrasivos, tais como calcário com baixo teor de sílica, material fissurado ou de fácil desagregação, como por exemplo: rocha detonada, calcário macio, piçarra, etc.

Nível II: Para rochas detonadas ou deterioradas, material quebrado (classificação 3 a 4, de acordo com DIN 18300) Nível III: Para materiais altamente abrasivos tais como rocha com alto teor de sílica, arenito, etc.

Máx. peso específico do material ^X = ≤ 2,2 t/m³, ^Y = ≤ 1,8 t/m³, ^V = ≤ 1,65 t/m³

Largura de corte Capacidade ISO 7451 Peso Nível do kit de desgaste

(8)

Dimensões e pesos dos componentes

Elevação da cabine

800 mm 1.200 mm

L Comprimento mm 1.820 2.300

H Altura mm 930 1.350

Largura mm 1.370 1.800

Peso kg 600 850

Contrapeso

L Comprimento mm 865 865

H Altura mm 1.445 1.445

Largura mm 3.360 3.360

Peso kg 14.100 16.000

Proteção superior

L Comprimento mm 1.960

H Altura mm 185

Largura mm 1.110

Peso kg 75

V3 X3 W3

L

H

Máquina básica

Largura das sapatas mm 500 600 750

Peso com carro inferior HD

e contrapeso padrão kg 64.100 64.850 65.950 Peso com carro inferior HD

e contrapeso heavy duty kg 66.000 66.750 67.850 Peso com carro inferior LC-V

e contrapeso kg 69.200 70.000 71.150

Peso com carro inferior LC-V

e contrapeso heavy duty kg 71.100 71.900 73.050

Carro inferior

^HD ^LC-V

V3 Lança monobloco 7,20 m mm 10.350 10.500 W3 Lança monobloco 7,20 m mm 4.000 4.050 X3 Lança monobloco 7,20 m mm 11.800 11.750

L

H

L H

Cilindros de elevação (dois)

H Altura mm 550

Ø Diâmetro mm 400

Peso kg 2 x 1.050

L

H

(9)

Dimensões e pesos dos componentes

L

H

L

H

L

H

Caçambas retro

^Std

Largura de corte mm 1.800 1.950 2.150 2.300 2.300 2.600 Capacidade m³ 3,80 4,30 4,80 5,20 5,80 6,60 L Comprimento mm 2.500 2.500 2.500 2.500 2.600 2.600 H Altura mm 1.900 1.900 1.900 1.950 1.950 1.950 Largura mm 1.850 2.000 2.200 2.350 2.350 2.650 Peso kg 4.000 4.200 4.450 4.600 4.800 5.100

Caçambas retro

^HD

Largura de corte mm 1.800 1.950 2.150 2.300 2.300 Capacidade m³ 3,60 4,10 4,60 5,20 5,60 L Comprimento mm 2.450 2.450 2.450 2.450 2.550 H Altura mm 1.950 1.950 1.950 1.950 1.950 Largura mm 1.850 2.000 2.200 2.350 2.350 Peso kg 4.400 4.750 5.050 5.350 5.550

Caçambas retro

^HDV

Largura de corte mm 1.950 2.150 2.300

Capacidade m³ 4,20 4,70 5,20

L Comprimento mm 2.450 2.450 2.450

H Altura mm 1.950 1.950 1.950

Largura mm 2.000 2.200 2.350

Peso kg 5.250 5.550 5.850

L

H

Lança monobloco com cilindro do braço

Comprimento m 7,20

do braço

H Altura mm 2.600

Largura mm 1.460

Peso kg 9.200

Braço com cilindro da caçamba

Comprimento m 2,90 3,80 4,70

do braço

H Altura mm 1.700 1.500 1.450

Largura mm 900 900 900

Peso kg 4.450 4.750 5.150

L

H

(10)

Dimensões e pesos dos componentes

Cilindros da caçamba shovel (dois)

Ø Diâmetro mm 300

Peso kg 2 x 625

Cilindros de elevação shovel (dois)

H Altura mm 550

Ø Diâmetro mm 450

Peso kg 2 x 1.100

L

H

Lança shovel

H Altura mm 2.050

Largura mm 1.650

Peso sem

cilindro de avanço kg 7.300

Peso do

cilindro de avanço kg 2 x 450

Braço shovel

H Altura mm 1.300

Largura mm 1.800

Peso kg 4.650

L

H

3050

Ø H L

L

H

Caçamba shovel

Largura de corte mm 2.300 2.700 2.700

Capacidade m³ 4,40 5,10 5,60

H Altura mm 2.600 2.600 2.600

Largura mm 2.350 2.600 2.600

Peso

Nível I kg – 8.450 8.750

Nível II kg 8.300 9.100 –

Nível III kg 9.150 10.150 –

(11)

Equipamento

Carro inferior

Esteiras vedadas e lubrificadas com graxa •

Freio de estacionamento •

Proteção da roda motriz •

Redutor de translação integrado •

Três guias de esteira por esteira •

Diferentes larguras de sapatas +

Diferentes versões de carro inferior +

Cabine do operador

Acendedor de cigarro e cinzeiro •

Alavanca removível nos pedais de translação •

Ar condicionado automático com degelo •

Assento ajustável em 6 posições •

Cabide •

Cabine com componentes de estamparia profunda •

Cinto de segurança •

Horímetro mecânico, com visibilidade externa da cabine •

Iluminação da cabine •

Janela direita em peça única – sem coluna central • Lavador e limpador para os vidros dianteiro e traseiro • Pára-brisa e vidro da janela superior blindados •

Persiana •

Porta com janela deslizante •

Porta documentos •

Porta objetos •

Preparação para instalação de rádio •

Retrovisor •

Saída de emergência pelo vidro traseiro •

Tapete removível •

Tela multifuncional •

Vidros verdes •

Aquecedor auxiliar com temporizador +

Assento com ajuste pneumático e aquecimento +

Caixa elétrica refrigerada +

Extintor +

Faróis adicionais (dianteiro) +

Faróis adicionais (traseiro) +

Giroflex +

Grade frontal articulável ou fixa +

Pára-brisa inferior com limpadores +

Proteção FOPS +

Quebra-sol +

Rádio stereo +

Trava eletrônica +

Implemento

Articulações vedadas/vedação por O-ring entre a caçamba

e o braço •

Cilindros com amortecimento •

Faróis de trabalho na lança •

Flanges SAE em todas as linhas de alta pressão • Lubrificação centralizada automática

(exceto link e articulação da caçamba) •

ReGeneration plus (sist. regenerativo) •

Alarme de sobrecarga +

Caçambas para aplicações especiais +

Dispositivo de troca rápida hidráulico +

Linha Liebherr de caçambas +

Linhas hidráulicas adicionais para os acessórios + Lubrificação centralizada da alavanca com tampa de proteção +

Pintura personalizada +

Proteção da haste do cilindro +

Carro superior

Baterias HD livre de manutenção •

Capô do motor com barra de segurança •

Compartimento de ferramentas com fechadura •

Corrimãos, pisos anti-derrapantes •

Freio do giro livre de manutenção •

Isolamento acústico •

Jogo de ferramentas •

Bomba elétrica para abastecimento +

Contrapeso heavy duty +

Pedal de freio para posicionamento de giro +

Pintura personalizada – máquina completa +

Proteção do farol de trabalho dianteiro +

Hidráulica

Acumulador de pressão para descida controlada do implemento

com motor desligado •

Compensação de fluxo •

Compensação de pressão •

Filtro com área fina integrada (5 μm) •

Pontos de tomada de pressão •

Regulagem eletrônica das bombas •

Seletor do modo de trabalho •

Válvula de fechamento do tanque hidráulico •

Circuitos hidráulicos adicionais +

Filtro para o circuito secundário +

Óleo hidráulico bio-degradável +

Motor

Chave geral para circuito elétrico •

Conformidade com a norma nível IIIA / Tier 3 •

Controle eletrônico de rotação do motor •

Dispositivo de partida a frio do motor •

Filtro de ar com eliminador automático de poeira • Filtro seco de ar c/pré-filtro, primário e de segurança •

Injeção common rail •

Turbo alimentado •

Pré-aquecedor de combustível +

• = Padrão, + = Opcional

Opcionais e/ou implementos especiais fornecidos por fabricantes de outras marcas só podem ser instalados com o conhecimento e aprovação da Liebherr para manutenção da garantia.

(12)

O Grupo Liebherr

Ampla linha de produtos

O Grupo Liebherr é um dos maiores fabricantes mundiais de equipamentos de construção. Os produtos e serviços Liebherr possuem também alta reputação em outras áreas de atuação. A ampla linha de produtos inclui desde equi

pamentos de utilidade doméstica e comercial, sistemas aeroespaciais e de transporte, máquinas operatrizes, guindastes marítimos até equipamentos de construção e mineração.

Excepcional benefício ao cliente

Cada linha de produto oferece uma completa variedade de modelos em diferentes versões. Com excelente técnica e qualidade reconhecidas, os produtos Liebherr oferecem um máximo benefício ao cliente nas aplicações práticas.

As mais atuais inovações tecnológicas

Para fornecer produtos consistentes e de alta qualidade, a Liebherr agrega a maior importância a cada área do produto, a seus componentes e tecnologias específicas.

Escavadeira hidráulica
