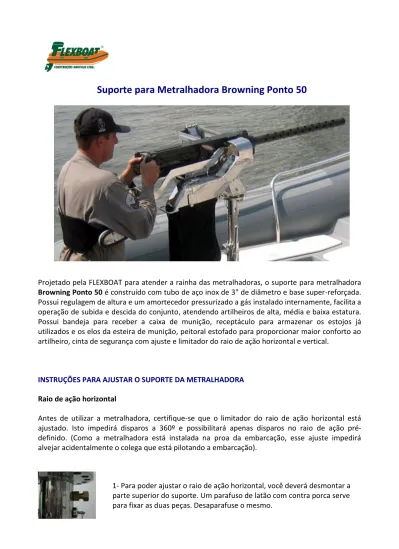

Suporte para Metralhadora Browning Ponto 50
Projetado pela FLEXBOAT para atender a rainha das metralhadoras, o suporte para metralhadora
Browning Ponto 50 é construído com tubo de aço inox de 3" de diâmetro e base super-reforçada.
Possui regulagem de altura e um amortecedor pressurizado a gás instalado internamente, facilita a operação de subida e descida do conjunto, atendendo artilheiros de alta, média e baixa estatura. Possui bandeja para receber a caixa de munição, receptáculo para armazenar os estojos já utilizados e os elos da esteira de munição, peitoral estofado para proporcionar maior conforto ao artilheiro, cinta de segurança com ajuste e limitador do raio de ação horizontal e vertical.
INSTRUÇÕES PARA AJUSTAR O SUPORTE DA METRALHADORA
Raio de ação horizontal
Antes de utilizar a metralhadora, certifique-se que o limitador do raio de ação horizontal está ajustado. Isto impedirá disparos a 360º e possibilitará apenas disparos no raio de ação pré-definido. (Como a metralhadora está instalada na proa da embarcação, esse ajuste impedirá alvejar acidentalmente o colega que está pilotando a embarcação).
1- Para poder ajustar o raio de ação horizontal, você deverá desmontar a parte superior do suporte. Um parafuso de latão com contra porca serve para fixar as duas peças. Desaparafuse o mesmo.
2- Uma vez solto, levante a parte superior até desconectar.
3- Entre as duas partes existe um espaçador em forma de arruela que deve ser retirado. Tanto o espaçador como a bucha interna do pedestal são fabricados em bronze com lubrificação permanente, ou seja, o material dispensa manutenção ao longo de sua vida útil.
4- O disco no topo do pedestal possui diversos furos e dois batentes com porca na parte inferior. Reposicione os mesmos de forma que o ponteiro existente no garfo principal forme o ângulo do raio de ação horizontal desejado.
5- Após definido o raio de ação horizontal, utilize a sequência inversa da
desmontagem para remontar.
Raio de ação vertical
A importância de se ajustar o raio de ação vertical, visa prevenir disparos acidentais na própria embarcação.
6- Um parafuso, com contra porca limitará a parte inferior do raio de ação vertical. Solte a contra porca e ajuste o parafuso até o tiro mais baixo não atingir a embarcação. Aponte a metralhadora para baixo, mire e
certifique-se que o raio de ação vertical está bem definido.
Não se esqueça de apertar a contra porca para travar o raio de ação vertical escolhido.
Instalando a metralhadora
No suporte para metralhadora Browning Ponto 50, existem dois pinos utilizados para fixar a mesma. A metralhadora possui três furos, permitindo a instalação em modelos diferentes de suporte.
7- Ao encaixar a metralhadora no suporte e instalar os pinos de fixação, certifique-se que a saída dos elos da esteira de munição está alinhada com o duto destinado à coleta dos mesmos.
8- Após encaixar os pinos de fixação, não esqueça de travar os
mesmos utilizando os grampos existentes na outra extremidade.
Municiando a metralhadora
Para municiar a metralhadora, você encontrará no suporte uma bandeja para alojar a caixa de munição. Esta caixa, construída em fibra de vidro, deverá ter sua tampa retirada antes de ser instalada no suporte. Algumas OMs já possuem caixas próprias para transportar e municiar suas metralhadoras. A caixa de fibra de vidro FLEXBOAT visa atender apenas as OMs desprovidas de tal caixa.
9- Solte os fechos existentes nas laterais da caixa para retirar a tampa.
10- Levante o tensionador da esteira de munição e posicione a caixa na
bandeja.
11- Uma vez posicionada a caixa, solte lentamente o tensionador sobre a esteira de munição, tal instrumento permite liberar a munição gradativamente (impedindo assim que a munição enrosque na admissão da metralhadora).
12- Fixe a caixa na bandeja utilizando os fechos existentes nas laterais
da bandeja.
Instalando o coletor de estojos
À medida que os disparos são efetuados, uma bolsa de lona preta (receptáculo) permite coletar por baixo do suporte os estojos utilizados e através do duto lateral, coletar também os elos que formam a esteira de munição.
13- Encaixe a parte frontal do aro da bolsa nas travas existentes no suporte e levante a bolsa até a posição de encaixe.
14- Trave o coletor de estojos utilizando o fecho destinado a esse fim
existente no suporte da metralhadora.
Ajuste de altura do pedestal
O ajuste de altura do pedestal proporciona conforto ao artilheiro independente da altura do mesmo. Um amortecedor pressurizado a gás, instalado dentro do pedestal do suporte da metralhadora, neutraliza o peso do conjunto, facilitando assim a operação de subida e descida do mesmo.
15- Utilizando a alavanca do pedestal, solte a trava e ajuste a altura
desejada para o conjunto.
Peitoral e cinta de segurança
Visando a segurança e o conforto do artilheiro, o suporte Flexboat para metralhadora Ponto 50, está equipado com uma cinta ajustável para prender o operador ao equipamento, bem como um peitoral estofado para maior conforto.
16- O peitoral fabricado com espuma injetada através do sistema
Hintershaum (sem costuras e à prova d’água), ajuda a absorver o
impacto gerado em cada disparo. As dimensões do peitoral permitem a utilização simultânea de colete salva-vidas pelo artilheiro.
17- Ajuste o comprimento da cinta de segurança de acordo com o
porte do artilheiro.
18- Conecte os mosquetões da cinta nas argolas existentes na parte
Imobilização do conjunto
Com a embarcação em movimento, a metralhadora instalada no suporte e o artilheiro ausente, é possível travar os movimentos horizontal e vertical para evitar deslocamentos indesejáveis.
19- Trave o movimento vertical utilizando o pino existente no garfo
principal e o grampo na outra extremidade.
20- Trave o movimento horizontal utilizando o pino e o grampo existentes
no pedestal.
O suporte para metralhadora Browning Ponto 50 deve ter sua instalação planejada antes da embarcação estar pronta, pois o convés da mesma receberá um suporte metálico que funcionará como a “raiz de uma árvore” absorvendo assim o impacto dos disparos e impedindo que o convés da embarcação trinque na
