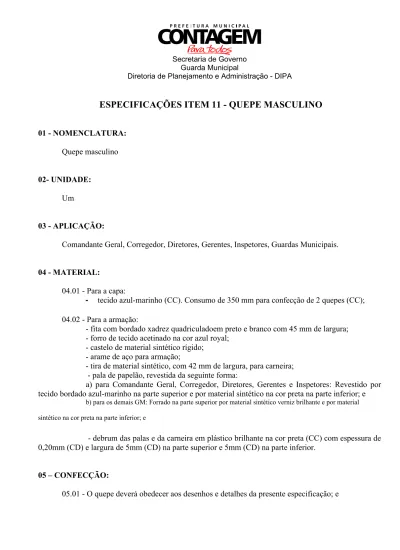

ESPECIFICAÇÕES ITEM 11 - QUEPE MASCULINO

(1)

ESPECIFICAÇÕES ITEM 11 - QUEPE MASCULINO

01 - NOMENCLATURA: Quepe masculino 02- UNIDADE: Um 03 - APLICAÇÃO:

Comandante Geral, Corregedor, Diretores, Gerentes, Inspetores, Guardas Municipais.

04 - MATERIAL:

04.01 - Para a capa:

- tecido azul-marinho (CC). Consumo de 350 mm para confecção de 2 quepes (CC); 04.02 - Para a armação:

- fita com bordado xadrez quadriculadoem preto e branco com 45 mm de largura; - forro de tecido acetinado na cor azul royal;

- castelo de material sintético rígido; - arame de aço para armação;

- tira de material sintético, com 42 mm de largura, para carneira; - pala de papelão, revestida da seguinte forma:

a) para Comandante Geral, Corregedor, Diretores, Gerentes e Inspetores: Revestido por tecido bordado azul-marinho na parte superior e por material sintético na cor preta na parte inferior; e

b) para os demais GM: Forrado na parte superior por material sintético verniz brilhante e por material sintético na cor preta na parte inferior; e

- debrum das palas e da carneira em plástico brilhante na cor preta (CC) com espessura de 0,20mm (CD) e largura de 5mm (CD) na parte superior e 5mm (CD) na parte inferior.

05 – CONFECÇÃO:

(2)

05.02 - O quepe deverá ser confeccionado pelo número que corresponda à circunferência da cabeça, medida pela circunferência interna do boné, variando do número 51 (correspondente a 510 mm) ao 62 (correspondente a 620 mm) (CC).

06 - DETALHES: 06.01 – Capa:

De formato ovalado, medindo 280mm (CD) no comprimento por 250mm (CD) na largura, confeccionada em tecido azul-marinho(CC), costurado com linha na cor azul (CC). A capa será armada por intermédio de um arco de arame de aço (CC), formato roliço, firmemente embutido e costurado entre a parte lateral e a tampa do quepe. A parte lateral será entretelada em toda a sua volta (CC). Na parte inferior da capa existirá, cobrindo toda a sua porção cilíndrica, uma fita com bordado quadriculadoem preto e branco (CC), com 45mm de largura (CD);

06.02 – Pala:

Será confeccionada em papelão, revestida com tecido azul-marinho ou com material sintético verniz brilhante na cor preta, conforme item 04.02 (CC), tendo a inclinação de 111° (CD) e costurada à armação propriamente dita. Partindo do zero nas laterais e alcançando no centro frontal a largura máxima de 65mm (CD);

Obs.:As palas revestidas com tecido azul-marinho possuirão os seguintes bordados:

a) dois ramos duplos de carvalho que se entrelaçam cobrindo toda a área, na cor prata, Comandante Geral, Corregedor (CC); e

Obs: As palas dos demais quepes revestidas de tecido azul marinho e as revestidas com material sintético serão sem bordado e destinadas aos demais guardas municipais (CC);

06.03 – Armação:

Confeccionado em material sintético flexível (CC), na cor preta (CC), com 65mm (CD) de largura, sendo que na parte inferior é revestida em toda a sua volta por um viés de feltro de 10mm (CD) de largura na parte externa e 30mm (CD) de largura na parte interna e na parte superior possui em toda a sua volta um viés de material sintético de 5mm (CD) de largura de cada lado(CC);

06.04 – Carneira:

Internamente a armação será protegida em toda a circunferência, por uma carneira confeccionada em material sintético (CC), na cor preta (CC), com 42mm de largura (CD). A parte inferior da carneira terá um debrum em plástico preto (CC);

(3)

Externamente, existirá uma fita com bordado xadrez quadriculado em preto e branco com 35 mm de largura circundando toda a jugular, conforme modelo RUG.

06.06 –Castelo:

O castelo terá 60mm de altura (CC), sendo medido a partir do lado superior da fita quadriculada; 06.07 – Forro:

A parte interna da capa será forrada por tecido acetinado na cor azul royal. O seu ajuste ao boné será feito por meio de uma entretela não tecida, fixa ao forro na sua face de contato com o boné. No centro do forro haverá, costurado a este, um plástico cristal em formato trapezoidal, que tomará a porção central do forro, equidistante das bordas. Neste plástico haverá o logotipo do Comando da GMC(gládio alado) e da empresa;

06.08 – Distintivo para quepe e bone

O distintivo para quepe e boné previsto no RUG, com as seguintes dimensões: com 55 mm de altura e 40 mm de largura, observando as demais proporções em relação ao modelo original; sendo fixado na parte frontal do quepe, de modo que sua borda inferior fique faceando com da parte superior da fita quadriculada, sendo que, para o Comandante Geral, Corregedor, deverá ser acrescido de um ramo duplo estrelaçado de carvalho de cada lado do distintivo para quepe e boné, partindo da base para o topo do distintivo e para Diretores, Gerentes e Inspetores um ramo simples de carvalho, com as mesmas caracteristicas acima

06.09 – Todas as medidas deverão observar a tabela de tolerância abaixo: Dimensões (mm) Tolerância Inclusive Exclusive 0 20 + 2 mm 20 50 + 3 mm 50 100 + 5 mm 100 500 + 10 mm Acima de 500 + 15 mm

(4)

07 – AMOSTRAGEM:

Deverão ser elaboradas peças piloto para aprovação e posteriormente serão realizados exames por amostragem.

08 - INSPEÇÃO E EXAME:

08.01 - O material poderá ser inspecionado durante a confecção a critério da DIPA da GMC;

08.02 - - As amostras retiradas na forma do item 07 serão examinadas, e

08.03 – Serão considerados dois critérios para a definição do parecer sobre o material examinado: a) Critério crítico (CC)- aquele(s) julgado(s) imprescindível(eis) para o bom desempenho do

item, cujo cumprimento deverá ser integral; e

b) Critério desejável (CD) – aquele(s) julgado(s) de menor gravidade que o anterior, porém necessário à composição do item e cujo cumprimento deverá ser igual ou superior ao nível de qualidade estabelecido.

09 - RECEBIMENTO E RECUSA:

09.01 – Será considerado aprovado o material que atender plenamente às características classificadas como critério crítico (CC) e, no mínimo, 82% das classificadas como critério desejável (CD); e

09.02 - Será recusado o lote do material entregue cujas características das amostras submetidas a exame não satisfaçam os índices e/ou as exigências da presente especificação.

10 – MARCAÇÃO:

O material deverá possuir, no plástico cristal, existente na parte interna do boné, o logotipo do Comando da GMC (gládio alado) e da empresa, com o CNPJ, nome da empresa e com a numeração do quepe (não se aceita qualquer tipo de etiqueta adesiva ou carimbo).

11 - ACONDICIONAMENTO;

As peças deverão ser embaladas individualmente de acordo com as normas técnicas da Associação Brasileira de Normas Técnicas – ABNT aplicáveis a este procedimento, com a numeração de tamanho à vista.

(5)

(6)

ESPECIFICAÇÕES ITEM 12 - QUEPE FEMININO 01- NOMENCLATURA:

Quepe feminino azul-marinho. 02- APLICAÇÃO:

Comandante Geral, Corregedor, Diretores, Gerentes, Inspetores, Guardas Municipais. 03– ESPECIFICAÇÕES:

a) Confeccionado em feltro de lã azul marinho, formato oval, compõe-se de duas partes: aba e copa;

b) a copa tem aproximadamente 120 mm de altura, de acordo com o numero do chapéu, sendo que da base ao topo ela e levemente afunilado, com a parte superior achatada;

c) a aba, ligada a copa no seu limite inferior por um anel de diâmetro variável, conforme a numeração, tem 45mm de largura , com uma dobra para cima de 7mm , na borda, feita por costura simples;

d) na parte dianteira a aba e levemente caída, enquanto que na parte traseira e bem levantada, dando o formato final do chapéu; e) o chapéu e forrado em tecido azul marinho de poliéster/algodão que cobre toda a superfície interna, arrematado na base por uma carneira preta de couro com 35 mm de largura, em toda sua extensão;

f) na parte externa, na base da copa, uma fita quadriculada em preto e branco bordado,com 30 mm de largura em toda sua extensão,constitui a cinta;

g) o emblema do chapéu é o distintivo para quepe e boné da Guarda Municipal de Contagem (GMC) previsto no RUG, com as seguintes dimensões: com 60 mm de altura e 45 mm de largura, observando as demais proporções em relação ao modelo original; sendo fixado na parte frontal do chapéu, de modo que sua borda inferior fique faceando com da parte superior da fita quadriculada, sendo que, para o Comandante Geral, Corregedor, Diretores, Gerentes e Inspetores deverá ser acrescido de um ramo de carvalho de cada lado do distintivo para quepe e boné, partindo da base para o topo do distintivo;

h)- O chapeu deverá ser confeccionado pelo número que corresponda à circunferência da cabeça, medida pela circunferência interna do chapeu , variando do número 51 (correspondente a 510 mm) ao 62 (correspondente a 620 mm).

04- AMOSTRAGEM:

Deverão ser elaboradas peças piloto para aprovação e posteriormente serão realizados exames por amostragem. 05- INSPEÇÃO E EXAME:

- O material poderá ser inspecionado durante a confecção a critério da DIPA da GMC; - As amostras retiradas na forma do item 09 serão examinadas, e

– Serão considerados dois critérios para a definição do parecer sobre o material examinado:

b) Critério crítico (CC)- aquele(s) julgado(s) imprescindível(eis) para o bom desempenho do item, cujo cumprimento deverá ser integral; e

c) Critério desejável (CD) – aquele(s) julgado(s) de menor gravidade que o anterior, porém necessário à composição do item e cujo cumprimento deverá ser igual ou superior ao nível de qualidade estabelecido.

(7)

– Será considerado aprovado o material que atender plenamente às características classificadas como critério crítico (CC) e, no mínimo, 85% das classificadas como critério desejável (CD); e

- Será recusado o lote do material entregue cujas características das amostras submetidas a exame não satisfaçam os índices e/ou as exigências da presente especificação.

07– MARCAÇÃO:

Os valores dos parâmetros contidos na etiqueta de conservação serão de responsabilidade do fornecedor, sendo que os valores abaixo servem apenas como exemplo.

A etiqueta de identificação e conservação da peça deverá ser inserida em uma das extremidades, no lado do avesso do cobertor, conforme figura abaixo:

Vista da frente Vista do verso

08– ACONDICIONAMENTO:

(8)

ESPECIFICAÇÕES DO ITEM 13 - SAIA CURTA AZUL MARINHO

01- NOMENCLATURA: Saia curta azul-marinho.

02- UNIDADE: Um

03- APLICAÇÃO:

Feminino: Comandante Geral, Corregedor, Diretores, Gerentes, Inspetores, Guardas Municipais.

04- MATERIAL EMPREGADO:

04.01 – Tecido: (Consumo médio estimado)

Tecido pincipal Forro Entretela

Tecido azul-marinho (CC) Largura 1.500mm Acetato 100% (CC) Nome comercial Entretela colante (CC) Largura 900mm Composição 55% Poliéster 45% Lã (CC) Consumo 700mm Composição 100% poliéster (CC) Consumo 100mm 04.02 – Linhas: Pesponto externo Pesponto interno Ponto fixo

Overloque Botoneira Caseadeira Travete

Título 120 120 120 120 120 120 120

Cor (CC) Azul Azul Azul Azul Azul Azul Azul

Composição pol./alg. pol./alg. Pol./alg. pol./alg. pol./alg. pol./alg. pol./alg.

Pontos p/ cm 4 5 4 4

Nº da agulha 75 75 75 80 80 80 80

(9)

Produto Consumo Tamanho Cor Aplicação

Botão (CC) 1 14mm Azul Fechar cós da cintura

Entretela colante (CC) 100mm 800mm Branca Entretelar cós da cintura

Zíper de nylon (CC) 1 200mm Azul Traseiro da saia

05- REQUISITOS GERAIS:

05.01 – A confecção obedecerá ao modelo do desenho anexo, apresentando perfeito acabamento nos mínimos detalhes, não sendo permitido: costuras enrugadas ou malfeitas, caseado frouxo ou malfeito, entretela mal aplicada, zíper mal aplicado, nuanças sensíveis na mesma peça e linhas soltas não retiradas por ocasião do acabamento da peça; e

05.02 – No exame das amostras serão utilizados dois critérios: Critério Crítico (CC) e Critério Desejável (CD), conforme item “INSPEÇÃO E EXAME” da presente especificação.

06 - DETALHES:

Deverá satisfazer as seguintes características:

06.01 – Possuirá cós anatômico, inteiriço com 40mm (quarenta milímetros) (CD) de altura, entretelado (CC) e fechado no trespasse com caseado de olho (CC) com botão (CC) de 14mm (quatorze milímetros) (CD) e um zíper (CC) com 200mm (duzentos milímetros) (CC) de comprimento na cor azul-escuro (CC);

06.02 – Aplicado sobre o cós existirão seis passadores (CC) de 10mm (dez milímetros) (CD) de largura, sendo dois aplicados na parte da frente (CC), dois na parte de trás (CC) e dois nas laterais (CC). As extremidades dos passadores deverão estar embutidas sob o cós (CD);

06.03 – A saia possuirá quatro pences (CC): duas na frente (CC) e duas atrás (CC), com 80mm (oitenta milímetros) (CD) de comprimento, distribuídas proporcionalmente;

06.04 – O acabamento interno será todo overlocado (CC) e a barra chuleada (CD); 06.05 – Deverá possuir forro em acetato 100% (CC); e

06.06 – Possuirá abertura transpassada (CC), de 200mm (duzentos e milímetros) a 250mm (duzentos e cinquenta milímetros) (CD) conforme o tamanho da peça.

07 – MEDIDAS:

Medidas em milímetros

(10)

Tamanhos 36 38 40 42 44 46 48 50 52 54

Cintura (CC) 300 320 340 360 380 400 420 440 460 480

Quadril (CC) 440 460 480 500 520 540 560 580 600 620

Comprimento total sem cós e sem barra (CC) 500 610 630 650 670 670 670 670 670 670 Largura do cós (CD) 40 40 40 40 40 40 40 40 40 40 Comprimento de abertura traseira (CD) 200 210 220 230 240 250 250 250 250 250 Largura do passante (CD) 10 10 10 10 10 10 10 10 10 10

Observação: O comprimento do cós à barra é medido da base do cós à barra. 07.01 – Tabela de tolerância: Dimensões (mm) Tolerância Inclusive Exclusive 0 20 + 2 mm 20 50 + 3 mm 50 100 + 5 mm 100 500 + 10 mm Acima de 500 + 15 mm

OBS.: Não haverá tolerância para quantidade de botões, ilhoses, caseados, orifícios, rebites, zíperes, passadeiras, fivelas, fechos rápidos, pinos de fixação, fechos de pressão, velcros, costuras, tipo de entretela.

08 – SEQUÊNCIA OPERACIONAL:

FASE Nº OPERAÇÕES MAQ. ACESSÓRIOS

Preparação

01 Colar entretela no cós Manual Ferro

02 Passar cós dobrando 9mm na borda entretelada e 10mm na

outra (inferior) Manual Ferro

03 Preparar passantes Galoneira Dobrador

04 Chulear laterais do dianteiro Overloque

05 Chulear meio traseiro e laterais Overloque

Montagem

06 Fazer pences do dianteiro Ponto fixo

07 Fazer pences do traseiro Ponto fixo

08 Fechar o traseiro até a altura do zíper Ponto fixo

09 Fixar zíper do lado esquerdo Ponto fixo

(11)

Montagem

11 Elaborar transpasse e rebater do lado direito Ponto fixo 12 Fixar passantes no dianteiro e traseiro Ponto fixo 13 Costurar borda não entretelada do cós no avesso da cintura Ponto fixo Acabamento

14 Chulear a barra Overloque

15 Casear Caseadeira

16 Pregar botão Botoneira

17 Limpar Manual

18 Revisar Manual

19 Passar Manual Ferro

20 Embalar Manual Seladora

10.01 - O material poderá ser inspecionado durante a confecção a critério da DIPA da GMC; 10.02 - As amostras retiradas na forma do item 09 serão examinadas, e

10.03 – Serão considerados dois critérios para a definição do parecer sobre o material examinado: d) Critério crítico (CC)- aquele(s) julgado(s) imprescindível(eis) para o bom desempenho do

e) Critério desejável (CD) – aquele(s) julgado(s) de menor gravidade que o anterior, porém necessário à composição do item e cujo cumprimento deverá ser igual ou superior ao nível de qualidade estabelecido.

(12)

11.02 – Será recusado o lote do material entregue cujas características das amostras submetidas a exame não satisfaçam os índices e/ou as exigências da presente especificação.

A etiqueta de identificação e conservação deverá ser inserida em uma das extremidades, no lado do avesso da peça, conforme figura abaixo:

OBS: Não se aceita qualquer tipo de etiqueta adesiva ou carimbo).

13 – ACONDICIONAMENTO:

(13)

(14)

ESPECIFICAÇÕES ITEM 14 - CALÇA AZUL MARINHO COM FAIXA

REFLETIVA

01- NOMENCLATURA:

Calça AZUL MARINHO COM FAIXA REFLETIVA

02- UNIDADE: Um

Guardas Municipais

TECIDO PRINCIPAL ENTRETELA

Nome Comercial: TERBRIM Largura: 1500mm Nome Comercial: ENTRETELA COLANTE 77g/m² Largura: 900mm Composição: 67% Poliéster 33% Algodão Consumo: 1400mm Composição: 100% pes Consumo: 200mm 04.02 – Linhas: Pesponto Externo Pesponto Interno Ponto fixo

Overloque Interloque Travete

Título 80 120 80 120 120 80 Cor Azul-escura (CC) Azul-escura (CC) Azul-escura (CC) Azul-escura (CC) Azul-escura (CC) Azul-escura (CC) Composição Pol./Alg. Pol./Alg. Pol./Alg. Pol./Alg. Pol./Alg. Pol./Alg.

Pontos/ cm 4 5 5 4 4

(15)

04.03 – Aviamentos:

Produto Consumo Tamanho Cor Aplicação

Botão de massa 4 furos (CC)

13 15mm (CD) Preto (CC) Bolso e vista

dianteira Entretela colante

sanforizada (CC) (fusionada ou não)

200mm ---- Branca Lapelas de bolso e

cós da calça Cadarço 1080mm 10mm de largura

(CD)

Branco (CC) Barra da boca da calça

05.01 – A confecção obedecerá ao modelo do desenho anexo, apresentando perfeito acabamento, nos mínimos detalhes, não sendo permitido: costuras enrugadas ou malfeitas, caseados frouxos ou malfeitos, entretela mal aplicada, desalinhamento entre os botões e as casas da braguilha, botões mal pregados ou frouxos, nuanças sensíveis na mesma peça e linhas soltas não retiradas por ocasião do acabamento da peça; e

06 - DETALHES:

06.01 - O cós deverá ser entretelado (CC), o seu fechamento será feito por 1 (um) botão (CC). Deverá ter 7 passadeiras (CC) do mesmo tecido da calça, com 10mm (dez milímetros) (CD) de largura e 40mm (quarenta milímetros) de abertura (CD); as extremidades das passadeiras deverão estar sobrepostas ao cós (CD);

06.02 - Possuirá 4 (quatro) bolsos (CC), sendo: 2 (dois) traseiros (CC), e 02 (dois) nas laterais externas das pernas (CC);

06.03 - Os bolsos traseiros serão chapados externamente (CC), fixados com costuras duplas (CC) e possuirão portinholas retangulares (CC) de 60mm (sessenta milímitros) (CD) de altura, com ângulos inferiores com chanfros de 20mm (vinte milímetros) (CD). Os bolsos serão fechados por velcro (CC) que serão escamoteados por uma carcela (CC) do mesmo tecido. Os bolsos terão 135mm (cento e trinta e cinco milímetros) (CD) de largura e 165mm (cento e sessenta e cinco milímetros) (CD) de altura para as calças números 01, 02 e 03 e 145mm (cento e quarenta e cinco milímetros) (CD) por 170mm (cento e setenta milímetros) (CD), respectivamente, para as calças números 04 e 05. A parte superior da portinhola deverá distar 70mm (setenta milímetros) (CD) da base do cós;

(16)

06.04 - Os bolsos laterais externos das pernas serão fixados na altura acima do joelho com costuras duplas (CC), possuem fole (CC) e são fechados por portinholas retangulares (CC) de 55mm (cinquenta e cinco milímetros) (CD) de altura. Serão fechados por velcro (CC) que serão escamoteados por uma carcela (CC) do mesmo tecido. Os bolsos terão 180mm (cento e oitenta milímetros) de largura (CD) e 210mm (duzentos e dez milímetros) de altura (CD) da base dos bolsos chapados tipo faca; faixas refletivas com 25mm nas laterais sobre as costuras passando sobre o bolso.

06.05 - A braguilha deverá ser fechada por 04 (quatro) botões (CC);

06.06 - As calças terão um passador (CC) de 15mm (quinze milímetros) (CD) de largura na boca da perna (CC), permitindo a passagem de um cadarço ajustável de 10mm (dez milímetros) (CD) de largura;

06.07 - As costuras laterais (ilharga), dos bolsos (traseiros e dianteiros) e das entrepernas terão de ser DUPLAS (CC), distando 5mm (cinco milímetros) (CD) entre si, sendo a externa executada a 2mm (dois milímetros) (CD) das bordas; As costuras do fundilho e do gancho serão TRIPLAS (CC) e as demais simples (CC);

06.08 - Serão mosqueados os seguintes pontos: as laterais superiores de todos os bolsos, as laterais da portinholas e passadeiras em ambas as extremidades (CC);

06.09- As calças deverão estar bem passadas, apresentando um bom aspecto. 07 – MEDIDAS: Medidas em milímetros

CARACTERÍSTICAS DIMENSÕES Tamanhos 01 02 03 04 05 Cintura (CC) 390 420 450 490 530 Quadril (CC) 470 510 550 570 600 Ilharga (CC) 980 1020 1060 1100 1140 Entrepernas (CD) 770 790 820 850 880 Comprimento do gancho (CC) 220 230 240 250 260 Largura da boca (CD) 230 240 250 260 260 Largura do cós (CD) 40 40 40 40 40

Largura das passadeiras (CD) 10 10 10 10 10

Quantidade de passadeiras (CC) 07 07 07 07 07 Bolsos traseiros: Altura (CD) 165 165 165 170 170 Largura (CD) 135 135 135 145 145 Altura da portinhola (CD) 60 60 60 60 60 Bolsos dianteiros: Abertura (CD) 180 180 180 180 180 Altura (CD) 170 170 170 170 170 Bolsos laterais:

(17)

Largura (CD) 150 150 150 160 160

Altura (CD) 180 180 180 195 195

Altura da portinhola (CD) 55 55 55 65 65

07.01 - Observações:

- O comprimento da ilharga é medida da base do cós até a bainha, tomado na lateral externa da perna;

- O comprimento da entrepernas é medido entre a primeira costura do fundo da calça até a bainha, tomado na lateral interna da perna; e

- O comprimento do gancho é medido na base do cós até a costura da entrepernas. 07.02 – Tabela de tolerâncias: Dimensões (mm) Tolerância Inclusive Exclusive 0 20 + 2 mm 20 50 + 3 mm 50 100 + 5 mm 100 500 + 10 mm Acima de 500 + 15 mm

09.01 O material poderá ser inspecionado durante a confecção a critério da DIPA da GMC; 09.02 - As amostras retiradas na forma do item 08 serão examinadas,

(18)

f) Critério crítico (CC)- aquele(s) julgado(s) imprescindível(eis) para o bom desempenho do item, cujo cumprimento deverá ser integral; e

g) Critério desejável (CD) – aquele(s) julgado(s) de menor gravidade que o anterior, porém necessário à composição do item e cujo cumprimento deverá ser igual ou superior ao nível de qualidade estabelecido.

Não se aceita qualquer tipo de etiqueta adesiva ou carimbo.

(19)

ESPECIFICAÇÕES ITEM 15 - ABRIGO N

º 4

01 - NOMENCLATURA:

ABRIGO Nº 4

02 - UNIDADE: Um

03 - APLICAÇÃO:

Masculino e feminino: Comandante Geral, Corregedor, Diretores, Gerentes, Inspetores, Guardas Municipais.

04 - MATERIAL EMPREGADO:

Tecido principal Entretela

01 - Tecido de nylon azul marinho, impermeável (CC) 02 – Acanelado Largura 1.400mm 600mm Nome Comercial Manta acrílica Largura 1.400mm Composição 01 - 100% Nylon (CC) 02 – 100%0 Poliéster (CC) Consumo 1.600mm 400mm Composição 100% Acrílico Consumo 250 mm 04.02 – Linhas: Pesponto

externo Pesponto interno Ponto fixo Overloque Interloque Botoneira

Caseadeira

Título 80 80 80 120 120 80 80

Cor Azul Azul Azul Azul Azul Azul Azul

Composição 100%pes 100%pes 100%pes 100%pes 100%pes 100%pes 100%pes

Pontos p/ cm 5 5 5 4 4

Nº da agulha 90 90 90 80 80 90 90

(20)

Produto Consumo Tamanho Cor Aplicação

Velcro (CC) 600mm 20mm larg. Preta Contorno interno da jaqueta e platinas

Botão massa (CC) 2 14mm Preta (CD) Gola da jaqueta

Zíper de nylon (CC) 1 550mm Azul Vista dianteira

OBSERVAÇÕES:

01 – Fechar forro interno (ombros, cavas e laterais) com máquina interloque bitola de um centímetro de largura (CD); e

02 – Fazer o matelassê com calçador para matelassê, regulado para cinqüenta milímetros de distância (CD).

05.01 – A confecção obedecerá ao modelo do desenho anexo, apresentando perfeito acabamento, nos mínimos detalhes,

não

sendo permitido: costuras enrugadas ou malfeitas, caseados frouxos ou malfeitos, desalinhamento entre os bolsos, nuanças sensíveis na mesma peça e linhas soltas não retiradas por ocasião do acabamento da peça.

06 - DETALHES:

06.01 – Gola tipo esporte com pontas com 90mm (noventa milímetros) (CD) de comprimento, arredondadas para o modelo feminino (CC); as costas serão lisas (CC); deverá possuir, na base da gola, uma aleta de 25mm (vinte e cinco milímetros) de largura (CD) por 40 mm (quarenta milímetros) de comprimento (CD), constituindo-se de um prolongamento do colarinho (CC), sem emendas, no lado esquerdo da gola; a aleta deverá ser presa a um botão de 14mm de diâmetro (quatorze milímetros) (CC) localizado por baixo da extremidade esquerda (CC), quando aberto e, a um botão (CC) localizado por baixo da estremidade direita (CC), quando fechado.

06.02 – As platinas serão do mesmo tecido, costuradas e embutidas na junção da manga com o corpo da jaqueta numa extremidade (CC), e presas por um velcro (CC) tipo toque macio de 20mm (vinte milímetros) (CD) de largura por 10mm (dez milímetros) (CD) de altura fixado ao ombro na outra extremidade (CC); terão comprimentos diferentes (conforme medidas

(21)

constantes do desenho em anexo); não serão aceitas platinas cujas estremidades mais estreitas sejam costuradas ao ombro (CC).

06.03 - Será fechado por um zíper (CC) em toda a extensão frontal, da gola até a barra, coberto por uma vista de 10mm (dez milímetros) (CD) de largura, de cada lado (CC);

06.04 - Possuirá externamente 02 (dois) bolsos (CC) embutidos em diagonal (CC) com 160mm (cento e sessenta milímetros) (CD) de abertura formando um ângulo de 60º (sessenta graus) (CD) com a linha que se prolonga pela parte inferior das aberturas destes bolsos; a extremidade superior do bolso até o zíper deverá distar 160mm (cento e sessenta milímetros) (CD), a extremidade inferior do bolso até o cós deverá distar 90mm (noventa milímetros) (CD); a profundidade dos bolsos será de 150mm (cento e cinquenta milímetros) (CC) medida na parte mediana de sua abertura, o formato do bolso deverá seguir o desenho anexo (CD);

06.05 - Possuirá sanfonas de 70mm (setenta milímetros) (CD) de largura nos punhos e na cintura; esta última terminará a 50mm (cinquenta milímetros) (CD) da abertura da jaqueta;

06.06 - Possuirá um forro matelassê, removível, na cor azul-marinho, que forrará toda a superfície interna do casaco, fixado através de velcros tipo toque macio (CC); estes velcros serão aplicados da seguinte forma: um central (CC), sobre o eixo vertical das costas a 15mm da barra, dois (CC), 15mm abaixo da gola, equidistantes 90mm do eixo vertical das costas. Haverá, ainda, duas fileiras de três velcros eqüidistantes entre si, 120mm, cada qual acompanhando as aberturas frontais, a 85mm das extremidades a partir de 55 mm da barra (CC) e dois em cada manga, na altura dos punhos, conforme desenho anexo; e

06.07 - As costuras serão todas simples (CC).

06.08 – Na manga direita deverá ser afixada por velcro a Bandeira do Município de Contagem, emplastificada, devidamente nivelada, com as dimensões 50 mm de altura por 70 mm de largura, a parte superior da Bandeira deverá ficar 35 mm abaixo da junção da manga com o corpo da jaqueta (CC);

06.09 - Na manga esquerda deverá ser afixado a marca GUARDA MUNICIPAL em arco conforme definido no RUG, bordado em linha branca, com fundo azul marinho, emplastificado, com acabamentos laterais em linha azul marinho, devidamente nivelado e o vértice superior do arco deverá fircar a 35 mm da junção da manga com o corpo da jaqueta (CC)

06.10 – Na parte frontal superior esquerda da jaqueta deverá ser bordado direto na peça o distintivo da GMC especificado no RUG, com 70 mm de altura por 55 mm de largura, onde o vertice da base do distintivo deverá estar posicionado na intercessão em 90º da linha imaginária que parte da junção inferior da manga esqueda com o corpo da jaqueta no sentido da junção inferior da manga direita com o

(22)

corpo da jaqueta, com a linha imaginária que parte do vertice da gola do lado esquerdo no ponto do prolongamento da custura do fechamento superior esquedo da parte frontal com a parte anterior da jaqueta. (CC)

06.11 - Na parte frontal superior direita da jaqueta deverá afixado por velcro targeta retangular em tecido azul marinho, emplastificada, com acabamento lateral em linha azul marinho, com nome e posto de graduação em linha branca, devendo a base da targeta de forma centralizada estar posicionada na intercessão em 90º da linha imaginária que parte da junção inferior da manga direita com o corpo da jaqueta no sentido da junção inferior da manga esquerda com o corpo da jaqueta, com a linha imaginária que parte do vertice da gola do lado direito no ponto do prolongamento da custura do fechamento superior direita da parte frontal com a parte anterior da jaqueta. (CC)

07 – MEDIDAS:

07.01 – Tabela de medidas masculina (Medidas em milímetros):

CARACTERÍSTICAS DIMENSÕES Tamanhos: 01 02 03 04 05 06 Circunferência da gola (CC) 390 405 420 435 450 465 Ponta da gola (CD) 90 90 90 90 90 90 Tórax (CC) 610 630 650 675 700 725 Cintura (CD) 575 595 615 640 665 690 Comprimento total (CC) 680 685 690 695 700 705 Contorno do braço (CD) 215 220 225 230 235 240 Comprimento da manga (CC) 680 685 690 695 700 705

Largura da sanfona: Cintura (CD) 70 70 70 70 70 70

Largura da sanfona: Punhos (CD) 70 70 70 70 70 70

Vistas do zíper frontal (CD) 10 10 10 10 10 10

Ombreiras: Comprimento (CC) 135 140 140 145 145 150 Largura da base (CC) 55 55 55 55 55 55 Largura no chanfro (CC) 50 50 50 50 50 50 CARACTERÍSTICAS DIMENSÕES Largura do velcro (CD) 20 20 20 20 20 20 Altura do velcro (CD) 16 16 16 16 16 16 Bolsos:

Abertura dos bolsos em diagonal (CD)

160 160 160 160 160 160

Distância da extremidade superior

do bolso até o zíper (CD) 150 155 160 165 170 175

Distância da extremidade inferior

do bolso até o cós (CD) 95 95 95 95 95 95

Profundidade dos bolsos (CC) 150 150 150 150 150 150

(23)

abertura da jaqueta (CD) Aleta:

Comprimento (CD) 50 50 50 50 50 50

Largura (CD) 25 25 25 25 25 25

Diâmetro do botão (CC) 14 14 14 14 14 14

07.01.02 – Tabela de medidas feminina (Medidas em milímetros):

CARACTERÍSTICAS DIMENSÕES Tamanhos: 38 40 42 44 46 48 50 Circunferência da gola (CC) 345 360 375 390 405 420 435 Ponta da gola (CD) 90 90 90 90 90 90 90 Tórax (CC) 530 550 570 590 620 650 680 Cintura (CD) 490 510 530 550 580 610 640 Comprimento total (CC) 650 655 660 665 670 675 680 Contorno do braço (CD) 200 205 210 215 220 225 230 Comprimento da manga (CC) 640 645 650 655 660 665 670 Largura da sanfona: Cintura (CD) 70 70 70 70 70 70 70 Largura da sanfona: Punhos (CD) 70 70 70 70 70 70 70

Vistas do zíper frontal (CD) 10 10 10 10 10 10 10

Ombreiras: Comprimento (CC) 135 135 140 140 145 145 150 Largura da base (CC) 55 55 55 55 55 55 55 Largura no chanfro (CC) 50 50 50 50 50 50 50 Largura do velcro (CD) 20 20 20 20 20 20 20 Altura do velcro (CD) 16 16 16 16 16 16 16 Bolsos:

Abertura dos bolsos em diagonal (CD)

150 150 150 150 160 160 160

Distância da extremidade superior do bolso até o zíper (CD)

125 130 135 140 145 150 155

Distância da extremidade inferior do bolso até o cós (CD)

80 80 80 80 80 80 80

Profundidade dos bolsos (CC) 150 150 150 150 150 150 150 Disância da sanfona da cintura à

abertura da jaqueta (CD) 60 60 60 60 60 60 60 Aleta: Comprimento (CD) 50 50 50 50 50 50 50 Largura (CD) 25 25 25 25 25 25 25 Diâmetro do botão (CC) 14 14 14 14 14 14 14 Observações:

- O tórax é medido na altura das axilas;

- O comprimento da manga é medido considerando a sanfona;

(24)

sanfona; e

- O comprimento total é medido da gola à barra considerando a sanfona. 07.02 – Tabela de tolerância: Confecção Dimensões (mm) Tolerância Inclusive Exclusive 0 20 + 2 mm 20 50 + 3 mm 50 100 + 5 mm 100 500 + 10 mm Acima de 500 + 15 mm Tecidos Dimensões Tolerância Natureza da fibra + 3% Encolhimento à lavagem + 2%

Resistência à tração Limite inferior: - 5 % Limite superior: não há Alongamento à tração Limite inferior: - 5 %

Limite superior: não há

Espessura + 0,05 mm

Largura Limite inferior: - 0,4 % Limite superior: não há Gramatura (peso/m²) Limite inferior: - 0,5 % Limite superior: + 10% Densidade (Nº fios p/ cm) Inclusive Exclusive 1 10 + 1 fio 10 20 + 2 fios 20 40 + 3 fios Acima de 40 + 4 fios

Cor Clara (branco, bege, azul-claro)

CMC Fatores 2:1:0,6

Cor Médio tom

(verde-musgo)

CMC Fatores 2:1:0,8 Cor Escura

(azul-aeronáutica, marrom, azul-baratéia, verde-escuro, azul-ferrete) CMC Fatores 2:1:1

Nos itens em que a especificação seja de uma única fibra não haverá tolerância para a composição da natureza das fibras.

(25)

08 – MOLDE PARA CORTE:

PARTES DO MOLDE CÓDIGO DAS

PARTES

VEZES A SER CORTADO Tecido:

Dianteiro 057/01 2

Taseiro 057/02 1

Revel da vista dianteira 057/03 2

Manga superior 057/04 2

Manga inferior 057/05 2

Gola superior 057/06 1

Gola inferior 057/07 1

Pé da gola 057/08 2

Revel do decote traseiro 057/09 1

Platina do ombro 057/10 4

Acabamento do zíper da barra 057/11 1

Vivo do bolso dianteiro 057/12 2

Espelho do bolso dianteiro 057/13 2

Acanelado: Manga 057/14 2 Barra 057/15 1 Forro: Dianteiro 057/16 2 Traseiro 057/17 1 Manga superior 057/18 2 Manga inferior 057/19 2

Bolso interno esquerdo 057/20 1

Bolso dianteiro 057/21 4

Matelassé:

Dianteiro 057/22 4

(26)

Preparação

01 Fusionar entretela na platina, gola, pé da gola, vivo

do bolso Manual Ferro

02 Costurar vivo do bolso Ponto fixo

03 Abrir bolso Manual Tesoura

04 Fixar espelho do bolso no forro Ponto fixo

05 Pespontar vivo do bolso Ponto fixo

06 Fechar bolso Ponto fixo

07 Costurar platina do ombro Ponto fixo

08 Virar platina Manual

09 Pespontar platina segurando o velcro do outro lado Ponto fixo

10 Costurar gola Ponto fixo

11 Virar gola Manual

12 Pespontar gola Ponto fixo

13 Unir gola e pé de gola Ponto fixo

Montagem

14 Unir ombros Interloque

15 Fixar platina Ponto fixo

16 Fixar mangas Interloque

17 Fechar laterais Interloque

Forro

18 Fixar bolso inferior esquerdo do forro Ponto fixo

20 Fixar mangas do forro Interloque

22 Fixar forro no revel dianteiro e decote traseiro Ponto fixo 23 Costurar acanelado da barra no forro Ponto fixo 24 Costurar acanelado na barra da jaqueta Ponto fixo 25 Unir acanelado da manga em conjunto com a peça e

o forro Ponto fixo

26 Virar jaqueta Manual

27 Fixar o velcro nas marcações do revel dianteiro e decote traseiro

Ponto fixo 28 Fixar zíper no dianteiro, juntamente com o revel Ponto fixo

29 Pespontar zíper Ponto fixo

30 Fixar gola Ponto fixo

31 Pespontar pé da gola Ponto fixo

32 Costurar velcro no ombro Ponto fixo

33 Marcar caseado no pé da gola Manual

34 Casear o pé da gola Caseadeira

(27)

36 Fixar botão Botoneira Colete interno

37 Fazer matelassé Ponto fixo

40 Fechar bordas do revel e da barra Ponto fixo 41 Fechar cavasw deixando uma abertura na parte

inferior para virar o colete

Ponto fixo 42 Pespontar toda a borda do colete Ponto fixo 43 Fixar velcro nas marcações Ponto fixo

44 Revisar Manual

45 Limpar Manual Tesoura

46 Passar Manual Ferro

47 Embalar Manual

11.03 – Serão considerados dois critérios para a definição do parecer sobre o material examinado: a) Critério crítico (CC)- aquele(s) julgado(s) imprescindível(eis) para o bom desempenho do item, cujo cumprimento deverá ser integral; e

b) Critério desejável (CD) – aquele(s) julgado(s) de menor gravidade que o anterior, porém necessário à composição do item e cujo cumprimento deverá ser igual ou superior ao nível de qualidade estabelecido

(28)

OBS: Não se aceita qualquer tipo de etiqueta adesiva ou carimbo).

(29)

JAQUETA AZUL MARINHO COM FORRO REMOVÍVEL (MASC/FEM)

MODELO FEMININO

G MC

(30)

(31)

(32)

50

55

M E D ID A 1 35 C O S T U R A 1 40 C O R T E 1 50 (T A M 1 , 2 E 3 ) (TAM 4 , 5 E 6 )

MEDIDAS EM MM

(33)

ITEM 16 - CAMISA AZUL-CLARO DE MANGAS CURTAS

Camisa azul-claro de mangas curtas.

02- UNIDADE: Um

TECIDO PRINCIPAL ENTRETELAS

Tecido azul-claro Largura

1.500mm Nome ComercialEntretela colante tecida Nome Comercial Entretela colante não tecida Largura 900mm Composição 73% Poliéster 27% Algodão Consumo

1.150mm Entretela de algudão colante tecida, sanforizada e fusionada(CC). Peso: Base – 86gr/m2 Adesivo (LMP) – 26 gr/m2 Total – 112gr/m2 Composição gramatura 60 ± 5 g/m2 Consumo 700mm 04.02 – Linhas: Pesponto externo Pesponto interno Ponto fixo Overloqu e

Interloque Botoneira Caseadeira Travete

Título 120 120 120 120 120 120 120 120

Cor Azul Azul Azul Azul Azul Preta Azul Azul

Composição pol/alg pol/alg pol/alg pol/alg pol/alg pol/alg pol/alg pol/alg

(34)

Nº da agulha 75 75 75 75 75 80 80 80 04.03 – Aviamentos:

Produto Consumo Tamanho Cor Aplicação

Botão (quatro furos) 7 14mm Preto Vista dianteira e portinholas dos bolsos

Entretela de algodão colante tecida, sanforizada e fusionada(CC). Peso: Base – 86gr/m2 Adesivo (LMP) – 26 gr/m2 Total – 112 gr/m2

700mm Branca Dupla nos seguintes locais: Gola, lapela até o primeiro botão e portinholas dos bolsos.

Entretela colante não tecida e fusionada 60 ± 5 g/m2_(CC).

Branca Vista dianteira. Obs:

• Linha na cor do tecido (nº 120 pes/co) para fechamento, caseamento e mosqueamento e linha preta (nº 120) para pregar botões (CC); e

• Botões de plástico preto com 14mm (quatorze milímetros) de diâmetro e quatro furos (CC).

05.01 – A confecção obedecerá ao modelo do desenho anexo, apresentando perfeito acabamento, nos mínimos detalhes, não sendo permitido: costuras enrugadas ou malfeitas, caseados frouxos ou malfeitos, desalinhamento entre os bolsos, nuanças sensíveis na mesma peça e linhas soltas não retiradas por ocasião do acabamento da peça; e

06 - DETALHES:

Deverão atender as seguintes características:

06.01 - Gola tipo esporte (CC), com pontas de 80mm (oitenta milímetros) (CD) e lapela de 40mm (quarenta milímetros) (CD), aberta até a altura do primeiro botão, pespontada com costura simples em toda a volta (CC); costas inteiras, com pala externa a altura das espáduas (CC). A base da pala distará 100 (cem) milímetros da base da gola (CD) e termina em ponta no centro (CC), formando um ângulo cujo vértice dista 120 (cento e vinte) milímetros da base da gola (CD), para os números 01, 02 e 03 e 140 (cento e quarenta) milímetros (CD) para os números 04, 05 e 06. A lapela da camisa (amostra) será presa com uma costura na altura do ombro (CC) para prender a entretela e a lapela, não podendo esta costura ficar aparecendo (CC);

(35)

06.02 - A junção da manga com o corpo da camisa deve ser feito com costuras rebatidas com 2 agulhas (CC);

06.03 - As ombreiras, tipo platina, serão do mesmo tecido, costuradas e embutidas na junção da manga com o corpo da camisa numa extremidade e presas por um botão (CC) de 14 (quatorze) milímetros de diâmetro (CD), fixado ao ombro, na outra extremidade; – Mangas Curta, a camisa devera ser acompanhada das patentes dos devidos Guardas municipais ,bem como a bandeira do municipio do lado direito da manga com as seguintes dimençoes 65mmx55mm bordado e emplastificado afixado por velcro ,distintivo da GMC com70mmx50mm de dimençoes em aço inox corroido , pintado,com o numero de matricula de cada GMC e resinado , plaqueta de acrilico azul marinho com as bordas douradas 75mmx17mm de dimençoes contendo em branco a graduaçao e o nome do integrante da gmc , breve bordados com a descriçao Guarda Municipal em branco com o fundo azul marinho emplastificado com as bordas bordado em azul marinho.

06.04 - A camisa é fechada na frente por cinco botões (CC) que abotoam sobre um macho de 35mm (trinta e cinco) milímetros de largura (CD), aplicado no lado esquerdo (CC), da gola à barra. O centro do primeiro botão estará 25mm (vinte e cinco) milímetros (CD) acima da linha formada pela parte superior das portinholas dos bolsos;

06.05 - Os caseados para fechar a camisa e as portinholas são feitas no sentido vertical e os das ombreiras no sentido horizontal (CC);

06.06 - Possui dois bolsos retangulares (CC) fixados com costuras duplas e com 125mm (cento e vinte e cinco milímetros) de largura (CD) por 135mm (cento e trinta e cinco milímetros) de altura (CD) para os números 01, 02 e 03 e 135mm (cento e trinta e cinco milímetros) (CD) por 145mm (cento e quarenta e cinco milímetros) (CD) para os números 04, 05 e 06. Os bolsos possuirão ângulos inferiores chanfrados com 20 mm (vinte milímetros) (CD) e machos centrais de 35mm (trinta e cinco milímetros) (CD) de largura, sendo fechados por portinholas pentagonais de 35mm (trinta e cinco milímetros) (CD) de lado menor para os números 01, 02 e 03 e de 45mm (quarenta e cinco milímetros) (CD) de lado menor para os números 04, 05 e 06. As portinholas terminarão em ponta, formando um ângulo com lados retos, cujo vértice distará da borda superior da portinhola 20mm (vinte milímetros) (CD) mais que a parte inferior dos lados menores. Na parte lateral direita do bolso esquerdo existirá uma divisão porta-lápis (CC) limitada por uma costura que ficará sob a prega macho do bolso e com abertura sobre a portinhola correspondente à largura do porta-lápis. Este porta-lápis ficará sob a prega do macho do bolso. Estes bolsos deverão distar também 30mm (trinta milímetros) do macho central (CD);

06.07 - Os pespontos da camisa terão que contar 5 (cinco) pontos por centímetro (CD) distando 6mm (seis milímetros) (CD) das bordas, onde não houver costura dupla;

06.08 - A camisa deverá ser entretelada nos seguintes pontos: gola, lapela até o primeiro botão, ombreiras, portinholas dos bolsos e macho central;

06.09 - Os bolsos, as portinholas, as ombreiras e a pala serão aplicados obedecendo o mesmo sentido da armadura do tecido, para não causar nuança;

(36)

06.10 - A costura de fechamento da manga deverá ser mosqueada na sua extremidade como medida de reforço (CC). Assim como travetes nos cantos superiores dos bolsos e das portinholas;

06.11 – As ombreiras terminarão em ponta, formando um ângulo com os lados, cujo vértice distará da união com a camisa 20mm (vinte milímetros) (CD) mais que as extremidades dos lados da ombreira.

06.12 – Na manga direita deverá ser afixada por velcro a Bandeira do Município de Contagem, emplastificada, devidamente nivelada, com as dimensões 50 mm de altura por 70 mm de largura, a parte superior da Bandeira deverá ficar 35 mm abaixo da junção da manga com o corpo da camisa (CC);

06.13 - Na manga esquerda deverá ser afixado a marca GUARDA MUNICIPAL em arco conforme definido no RUG, bordado em linha branca, com fundo azul marinho, emplastificado, com acabamentos laterais em linha azul marinho, devidamente nivelado e o vértice superior do arco deverá fircar a 35 mm da junção da manga com o corpo da camisa (CC)

06.14 – Na parte frontal superior esquerda da camisa deverá ser afixado por velcro distintivo da GMC em aço inox corroido, especificado no RUG, com 70 mm de altura por 50 mm de largura, onde o vertice da base do distintivo deverá estar posicionado de forma centralizada com o bolso frontal esquerdo da camisa a 25 mm da parte superior do referido bolso. (CC)

06.15 - Na parte frontal superior direita da camisa deverá afixado por velcro targeta retangular em tecido azul marinho, emplastificada, com acabamento lateral em linha azul marinho, com nome e posto de graduação em linha branca, devendo a targeta estar centralizado com o bolso frantal direito da camisa, faceando a parte superior do referido bolso.(CC)

07 – MEDIDAS: Medidas em milímetros CARACTERÍSTICAS DIMENSÕES Tamanhos 01 02 03 04 05 06 Tórax (CC) 520 540 570 600 630 660 Costas (CC) 430 450 470 490 510 530 Contorno da cava (CC) 250 260 270 280 290 300 Comprimento total (CC) 720 740 750 770 780 790

Comprimento da manga curta (CD) 225 235 245 255 255 255

Ombro (CD) 160 165 170 175 180 185

Platina do ombro: Largura da base (CD) Largura da extremidade (CD) Comprimento (CD) 55 50 135 55 50 135 55 50 135 55 50 140 55 50 140 55 50 140 Bolso: Largura (CD) X Comprimento (CD) 125 X 135 125 X 135 125 X 135 135 X 145 135 X 145 135 X 145 CARACTERÍSTICAS DIMENSÕES

Portinhola do bolso: Largura (CD) X Altura lateral (CD) 125 X 35 125 X 35 125 X 35 135 X 45 135 X 45 135 X 45

(37)

Altura central (CD) 55 55 55 65 65 65 Observações:

- O tórax é medido na altura das axilas; e

- O comprimento total é medido da base da gola à barra. 07.01 – Tabela de tolerância: Dimensões (mm) Tolerância Inclusive Exclusive 0 20 + 2 mm 20 50 + 3 mm 50 100 + 5 mm 100 500 + 10 mm Acima de 500 + 15 mm

Preparação

01 Fusionar entretela na gola, platina, portinhola, no revel do dianteiro da camisa e na lapela.

Manual Ferro

02 Costurar gola Ponto fixo

03 Refilar gola Manual Tesoura

04 Virar gola Manual

05 Passar gola manual Ferro

06 Pespontar gola, largura do pesponto 7mm Ponto fixo 07 Costurar barra do lado inferior da platina Ponto fixo

08 Costurar platina Ponto fixo

09 Refilar platina Manual Tesoura

10 Virar platina Manual

11 Passar platina Manual Ferro

12 Pespontar platina na largura de 7mm Ponto fixo Portinhola

13 Costurar portinhola para a abertura de caneta Ponto fixo

14 Refilar portinhola Manual Tesoura

15 Virar portinhola Manual

16 Passar portinhola manual Ferro

17 Pespontar portinhola na largura de 7mm Ponto fixo Bolso

(38)

19 Passar a prega do bolso Manual Ferro

20 Chulear a boca do bolso Overloque

21 Costurar a barra do bolso Ponto fixo

22 Vincar bolso utilizando gabarito Manual Ferro

23 Fixar bolso direito nas marcações Ponto fixo 24 Pespontar o bolso com costura dupla Ponto fixo 25 Fixar bolso esquerdo nas marcações Ponto fixo

Bolso

26 Pespontar o bolso com costura dupla Ponto fixo 27 Fazer uma costura no bolso porta caneta até a

distância da prega macho

Ponto fixo 28 Fixar portinhola direita com espaço de 10mm acima

do bolso

Ponto fixo 29 Dobrar e pespontar na largura de 7mm Ponto fixo 30 Fixar portinhola esquerda com espaço de 10mm

acima do bolso deixando uma abertura de 45mm para a caneta

Ponto fixo

31 Dobrar e pespontar na largura de 7mm Ponto fixo 32 Fazer a barra da manga na largura de 25mm (CD) Ponto fixo

Montagem

33 Unir ombros Interloque

34 Pespontar ombros Ponto fixo

35 Fixar a platina no ombro Ponto fixo

36 Fixar mangas Interloque

37 Pespontar mangas na largura de 7mm Ponto fixo

38 Fechar laterais Ponto fixo

39 Rebater gola colocando a etiqueta no meio da gola Ponto fixo 40 Fazer acabamento na barra da manga Ponto fixo

41 Chulear barras Overloque

42 Fazer barra da camisa na largura de 10mm (CD) Ponto fixo Acabamento

43 Pespontar a vista desde o ombro até a barra na largura de 7mm

Ponto fixo

44 Casear Caseadeira

45 Marcar botão Manual

46 Fixar botão Botoneira

47 Limpar Manual

48 Revisar Manual

49 Passar Manual Ferro

50 Embalar Seladora

(39)

Deverão ser elaboradas peças piloto para

aprovação e

posteriormente serão realizados exames por amostragem.

10- INSPEÇÃO E EXAME:

10.03 – Serão considerados dois critérios para a definição do parecer sobre o material examinado: h) Critério crítico (CC)- aquele(s) julgado(s) imprescindível(eis) para o bom desempenho do

i) Critério desejável (CD) – aquele(s) julgado(s) de menor gravidade que o anterior, porém necessário à composição do item e cujo cumprimento deverá ser igual ou superior ao nível de qualidade estabelecido.

11- RECEBIMENTO E RECUSA:

A etiqueta de identificação e conservação da peça deverá ser inserida em uma das extremidades, no lado do avesso do cobertor, conforme figura abaixo:

(40)

13– ACONDICIONAMENTO:

DETALHE DOS BOTÕ ES

80 40 20 14 5 35 30 45 135 20 20 25 25 10 35

(41)

DETALHE DOS BOTÕ ES 80 40 25 20 13 5 35 30 35 125 20 10 20 25 35 G MC

(42)

(43)

14 0 m m = T AM . 0 4, 0 5 E 06 12 0 m m = T AM . 0 1, 0 2 E 03

(44)

50

55

M E D ID A 1 35 C O ST U R A 1 40 C O R T E 1 50 (TA M 1 , 2 E 3 ) (TAM 4 , 5 E 6 ) M EDIDAS EM m m

(45)

ESPECIFICAÇÕES ITEM 17 - MEIA PRETA DE NYLON

01 - NOMENCLATURA: Meia preta 02 - UNIDADE: Par 03 - APLICAÇÃO:

Masculino e Feminino: Comandante Geral, Corregedor, Diretores, Gerentes, Inspetores, Guardas Municipais. 04 - MATERIAL:

Malha de nylon texturizado (CC);

Matéria-Prima: Poliamida 2x78/23 ou 24. (CC) 05 - REQUISITOS GERAIS:

05.01 – No exame das amostras serão utilizados dois critérios: Critério Crítico (CC) e Critério Desejável (CD), conforme item “INSPEÇÃO E EXAME” da presente especificação;

05.02 - Não deverá apresentar nodosidade, fios corridos, manchas, falhas ou outros defeitos que prejudiquem a sua qualidade e aspecto;

05.03 – Deverá constituir-se de um corpo único (CC), sem emendas entre o punho, a perna e o pé, sendo fechado no bico.

06- DETALHES:

06.01 – Deverá satisfazer as seguintes características:

Natureza do fio Nylon texturizado (CC) Resistência à tração

Do punho Mínimo de 60 kgf (CC)

Peso de um pé Mínimo de 9 g (CD)

Peso de um pé 10 ± 0,20 g (CD) Número de malhas no contorno da

perna (CD) De 175 a 220 agulhas

Cor Preta ou branca (CC)

06.02 – A meia deverá ser confeccionada com base na seguinte tabela de medidas:

PARTES PARTES COMPRIMENTO LARGURA

(46)

B Punho De 65 a 75 mm (CD) -C Perna - De 70 a 80 mm (CC) D Perna 165 a 180 mm (CD) -E Pé - De 70 a 80 mm (CC) F Pé De 230 a 250 mm (CC) - 06.03 – Tabela de tolerâncias: Dimensões (mm) Tolerância Inclusive Exclusive 0 20 + 2 mm 20 50 + 3 mm 50 100 + 5 mm 100 500 + 10 mm Acima de 500 + 15 mm

‘OBS.: Não haverá tolerância para quantidade de botões, ilhoses, caseados, orifícios, rebites, zíperes, passadeiras, fivelas, fechos rápidos, pinos de fixação, fechos de pressão, velcros, costuras, tipo de entretela.

Deverão ser elaboradas peças piloto para aprovação e posteriormente serão realizados exames por amostragem. 08 – INSPEÇÃO E EXAME:

08.01 O material poderá ser inspecionado durante a confecção a critério da DIPA da GMC; 08.02 - As amostras retiradas na forma do item 07 serão examinadas, e

08.03 – Serão considerados dois critérios para a definição do parecer sobre o material examinado:

a) Critério crítico (CC)- aquele(s) julgado(s) imprescindível(eis) para o bom desempenho do item, cujo cumprimento deverá ser integral; e

b) Critério desejável (CD) – aquele(s) julgado(s) de menor gravidade que o anterior, porém necessário à composição do item e cujo cumprimento deverá ser igual ou superior ao nível de qualidade estabelecido.

09 – RECEBIMENTO E RECUSA:

(47)

Deverá ser impresso no pé da meia, por processo de transferência de calor ou similar, o nome e a marca do fabricante e a composição do produto (não são aceitos quaisquer tipos de etiqueta adesiva ou carimbo)

(48)

P un ho ( B) C an o (D ) Pé (F) Largura do pé (E) Largura do cano (C) Largura do punho (A)

(49)

ESPECIFICAÇÕES ITEM 18 - CAMISETA BRANCA PARA

CONDICIONAMENTO FISICO

Camiseta branca para condicionamento físico

02- UNIDADE: Um

Tecido principal Acanelado

Nome Comercial Meia malha 30.1 Largura tubular 850mm Nome Comercial Acanelado Largura tubular 650mm Composição (CC) 100% Algodão (penteado) Consumo 750mm Composição (CC) 97,5% Algodão 2,5% elastano Consumo 100mm 04.02 – Linhas: Pesponto externo Pesponto interno Overloque Galoneira Título 120 120 120 120

Cor Branca Branca Branca Branca

Composição Poliéster Poliéster Poliéster Poliéster

Pontos p/ cm 5 5 4 5

Nº da agulha(bola) 12 12 12 12

04.03 – Aviamentos:

Produto Consumo Tamanho Cor Aplicação

Etiqueta de numeração 1 Padrão Decote traseiro

(50)

Etiqueta de composição 1 Padrão Sob a etiqueta do CGC

05.02 - A confecção obedecerá em tudo ao modelo dos desenhos anexos, apresentando perfeito acabamento nos seus mínimos detalhes;

05.03 - Não deverá apresentar manchas, falhas, empelotamentos, fios corridos, franzidos ou outros defeitos que prejudiquem a sua qualidade e aspecto;

05.04 - O fio empregado deverá ser bem preparado e torcido, apresentando diâmetro uniforme; 05.05 - As camisetas deverão ser confeccionadas com ribanas nas mangas e na gola (CC), medindo 25mm (vinte e cinco milímetros) de largura (CD);

05.06 - As costuras das ribanas das mangas, bem como a costura da gola devem ser do tipo galoneira (CC);

05.07 - A camiseta deve possuir uma bainha medindo 20mm (vinte milímetros) (CD) com a costura do tipo interloque;

05.08 – Fechamento na overloque, 5mm (cinco milímetros) de costura (CD); 05.09 – Fazer barra da camiseta na galoneira; e

05.10 – Rebater a gola na galoneira.

05.11- Na parte frontal superior esquerda da camisa deverá ser bordado direto na peça o distintivo da GMC especificado no RUG, com 70 mm de altura por 50 mm de largura, onde o vertice da base do distintivo deverá estar posicionado na intercessão em 90º da linha imaginária que parte da junção inferior da manga esqueda com o corpo da camisa no sentido da junção inferior da manga direita com o corpo da camisa, com a linha imaginária que parte do vertice da gola do lado esquerdo no ponto do prolongamento da custura do fechamento superior esquedo da parte frontal com a parte anterior da camisa. (CC)

05.12 - Na parte frontal superior direita da camisa deverá ser bordado direto na peça nome e posto de graduação em linha azul marinho, devendo a base das inscrições de forma centralizada estar posicionada na intercessão em 90º da linha imaginária que parte da junção inferior da manga direita com o corpo da camisa no sentido da junção inferior da manga esquerda com o corpo da camisa, com a linha imaginária que parte do vertice da gola do lado direito no ponto do prolongamento da custura do fechamento superior direita da parte frontal com a parte anterior da camisa. (CC)

(51)

06 - DETALHES:

06.01 - A malha deverá satisfazer as seguintes características:

Cor (CC) Branca

Espessura do tecido (CD) 0,40 mm

Número de laçadas por cm:

Horizontais (CD) 18

Verticais (CD) 14

Peso por metro de fio (CD) 0,020g

Natureza da fibra (CC) Algodão (penteado)

Gramatura (CC) 146g/m2 Pesponto por cm (CD) 5 06.02 – Tolerâncias: Dimensões Tolerância Natureza da fibra + 3% Encolhimento à lavagem + 2%

Resistência à tração Limite inferior: - 5 % Limite superior: não há Alongamento à tração Limite inferior: - 5 %

Limite superior: não há

Espessura + 0,05 mm

Largura Limite inferior: - 0,4 % Limite superior: não há Gramatura (peso/m²) Limite inferior: - 0,5 % Limite superior: + 10% Densidade (Nº fios p/ cm) Inclusive Exclusive 1 10 + 1 fio 10 20 + 2 fios 20 40 + 3 fios Acima de 40 + 4 fios Cor Clara (branco, bege, azul-claro) CMC Fatores 2:1:0,6

Nos itens em que a especificação seja de uma única fibra não haverá tolerância para a composição da natureza das fibras.

(52)

07 – MEDIDAS:

Medidas em milímetros

MEDIDAS BÁSICAS DIMENSÕES

Tamanhos PP P M G GG EG

A – Tórax (CC) 470 500 530 560 590 620

B – Comprimento total (CC) 680 700 720 740 760 780

C – Ombro (CD) 140 150 160 170 180 190

D – Comprimento de manga sem acanelado (CD)

160 170 180 190 200 210

E – Largura acanelado da manga

(CD) 25 25 25 25 25 25

F – Largura acanelada da gola

(CD) 25 25 25 25 25 25

Obs: O tórax é medido na altura das axilas e o comprimento total é medido da base da gola à barra, no centro das costas.

07.01 – Tabela de tolerância: Dimensões (mm) Tolerância Inclusive Exclusive 0 20 + 2 mm 20 50 + 3 mm 50 100 + 5 mm 100 500 + 10 mm Acima de 500 + 15 mm

08 – MOLDE PARA CORTE:

PARTES DO MOLDE CÓDIGO DAS PARTES VEZES A SER CORTADO Tecido: Dianteiro 035/01 1 Traseiro 035/02 1 Manga 035/03 2 Acanelado do decote 035/04 1 Acanelado da manga 035/05 2

(53)

Preparação

01 Unir acanelado do decote e barra da

manga Overloque

02 Unir ombros Overloque

03 Colocar acanelado no decote Overloque Montagem

04 Fixar mangas Overloque

05 Fechar mangas e laterais Overloque 06 Colocar acanelado na manga Overloque Acabamento

07 Fazer barra da camiseta Galoneira

08 Pespontar decote Galoneira

09 Revisar Manual

10 Limpar Manual Tesoura

11 Passar Manual Ferro

12 Embalar Manual

10- AMOSTRAGEM:

11.03 – Serão considerados dois critérios para a definição do parecer sobre o material examinado: c) Critério crítico (CC)- aquele(s) julgado(s) imprescindível(eis) para o bom desempenho do

d) Critério desejável (CD) – aquele(s) julgado(s) de menor gravidade que o anterior, porém necessário à composição do item e cujo cumprimento deverá ser igual ou superior ao nível de qualidade estabelecido.

(54)
